Армирование фундамента — расчет и монтаж под разнообразные виды.

После затвердевания, бетон, заливаемый в фундаменты зданий, приобретает прочность, сравнимую с камнем. Однако это не означает, что он способен выдержать любые виды нагрузок. Для обеспечения надежности конструкции важен точный расчет, который позволит противостоять весу сооружения. Кроме того, существуют и другие виды нагрузок, которые действуют на фундамент не сжимающим образом, а вызывают его растяжение или изгиб. При этом армирование фундамента играет значительную роль в обеспечении его прочности и устойчивости.

От них бетонная конструкция растрескивается. Чтобы этого не случилось, нужно проводить армирование фундаментов, для чего используется стальная арматура, которую собирают в сетки или решетки. Армирующий каркас собирается по определенной схеме с учетом диаметра арматуры. Поэтому перед тем как провести армировку фундамента, необходимо рассчитать конструкцию каркаса.

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

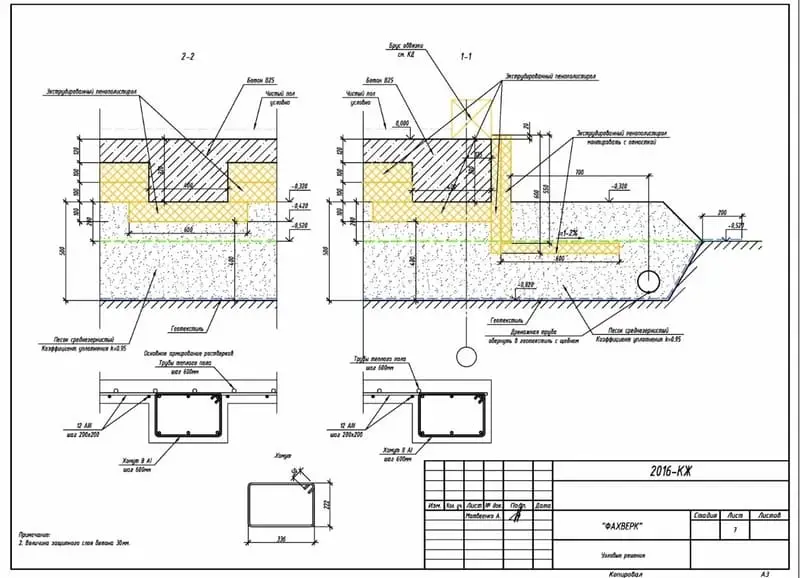

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или  поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Пример

Для примера, можно взять фундамент под гараж. Внутренние размеры помещения – 4 х 6 м, с учетом толщины стен – 4,5 х 6,5 м. Если заливается плитный фундамент, то края каркасной решетки не должны доходить до краев самого фундамента на 10 см. Получается, что размеры решетки – 4,3 х 6,3 м. Если толщина фундаментной плиты будет больше 20 см, то укладываются две сетки одна над другой. Гараж – сооружение небольшое, поэтому оптимальные размеры ячеек армирующей стеки – 20 х 20 см. Получается, что укладывать стержни надо буде через каждые 20 см.

Теперь можно подсчитать количество необходимых продольных и поперечных стержней. Для этого надо:

1. 630/20=31,5.
2. 430/20=21,5.

Полученные значения надо округлить и добавить по одному прутку, потому что данный расчет не учитывает крайний элемент сетки для фундамента. В конечном итоге получится, что вдоль надо уложить 23 стержня длиною по 6,3 м, поперек 33 длиною по 4,3 м. Такое же количество потребуется и на вторую решетку. Теперь нужно подсчитать количество арматуры, отрезки которой будут соединять между собой две сетки.

К примеру, если толщина бетонной стяжки равна 20 см, а сам армирующий пояс должен располагаться в теле бетона, то соответственно от нижней и верхней плоскости надо отступить по 3 — 4 см. Получается, что между сетками армирования плиты остается расстояние 12 — 13 см. Это и есть длина вертикальных отрезков арматуры. Что касается количества, то здесь надо учитывать шаг установки, который равен стороне ячейки сетки каркаса, то есть, 20 см.

Видео

Видео про опалубку и армирование ленточного мелкозаглубленного фундамента.

Расчет ленточного и столбчатого фундамента

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Армирование разных типов фундаментов

Плитный

Самая простая схема армирования у плитного фундамента. Как уже говорилось, это одна или две решетки, уложенные одна над другой. Саму решетку чаще всего собирают прямо по месту закладки фундамента. Арматурные стержни раскладывают в соответствии с размерами ячеек и обвязывают места пересечения вязальной проволокой. Схем обвязки достаточно много, если сборка конструкции проводится своими руками, то лучше выбрать самый простой вариант.

Армированный пояс в одну сетку – это раскладка арматуры по схеме, их обвязка и установка решетки на подпорки. Схема в две сетки – это точно такая же установка нижней сетки, а вот верхнюю придется укладывать на специальные хомуты из арматуры. Они имеют разный вид, один из них показан на фото ниже.

Ленточный

Армирование ленточного монолитного фундамента проводится, в принципе, по той же технологии. Только сам каркас собирается в стороне от траншей. Собираются две сетки, которые между собой соединяются отрезками арматуры. И уже готовую конструкцию опускают внутрь опалубки. Устройство армированного пояса с опалубкой – это практически готовая к заливке конструкция. Единственное, на что нужно обратить внимание, это поставить армированный пояс на подпорки. Для этого используют цельные кирпичи, камень или изготовленные подставки из металлических профилей.

В сооружении ленточной конструкции важным элементом является армирование углов фундамента. Именно здесь собираются все напряжения. Существует несколько технологических схем, как правильно армировать углы. Каждая схема имеет определенные тонкости сборки конструкции и соединения арматуры. Поэтому выбирают ту, которая подходит под условия возведения фундамента.

К примеру, одна из них, это армирование с помощью хомутов. Для фундамента в две сетки необходимо два П — образных хомута. Их устанавливают поверх уложенных в углу армокаркасов так, чтобы их концы смотрели по направлению двух стыкуемых траншей. При этом необходимо усилить соединение, поэтому между собой хомуты соединяются дополнительными поперечными арматурами. На фото ниже они показаны под номером 4.

Столбчатый

К армированию сваи надо подходить с позиции вертикальной установки армоконструкции. Перед тем как армировать столбчатый фундамент, необходимо понимать, что это вертикальная установка нескольких арматурных стержней, которые между собой соединены поперечинами из арматуры меньшего диаметра. Как показывает практика, чаще всего эту конструкцию собирают методом электросварки с последующей металлизацией стыков. Конструкции собираются отдельно от скважин и устанавливаются в них в виде готового изделия.

 Так как столбчатый фундамент, к примеру, под колонну собирается в виде самой колонны и бетонной подушки под нее, то, по сути, должно получиться армирование ступенчатого фундамента.

Для этого придется собрать отдельно армированный каркас для колонны и для подушки.

Так как размеры последней превосходят сечение первой, то под свайный фундамент этого типа выкапывается скважина сечением больше, чем размеры подушки.

1. После чего собирается опалубка для подушки.
2. Устанавливается армированный каркас.
3. Далее сверху устанавливается каркас колонны, который привязывается к армированию подушки.
4. И последний этап – установка опалубки колоны.

Ростверк

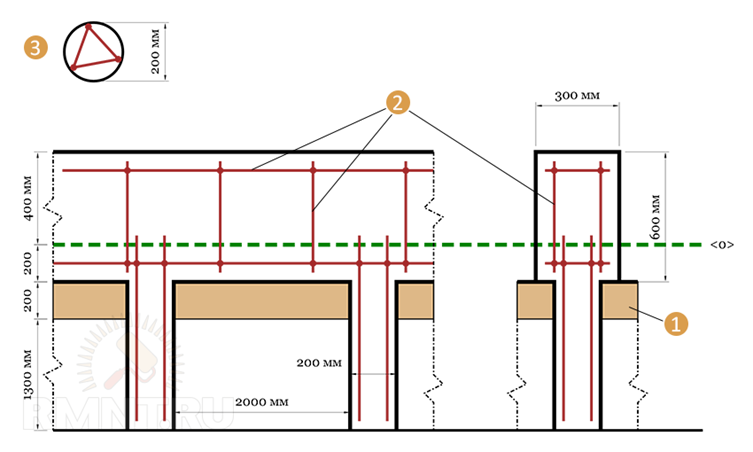

Если производится армирование простых свай для легких строений, заливаемых в скважины, то для их соединения между собой сооружается дополнительно ростверк. По сути, это ленточный фундамент, а значит, в него закладывается армированный пояс, как и в ленточную конструкцию.

Необходимо добавить, что для армирования монолитного столбчатого фундамента с ростверком требуется точный расчет нагрузок, действующих от строения и от ростверка. А значит, придется точно подсчитать количество арматурных стержней в конструкции и их диаметр.

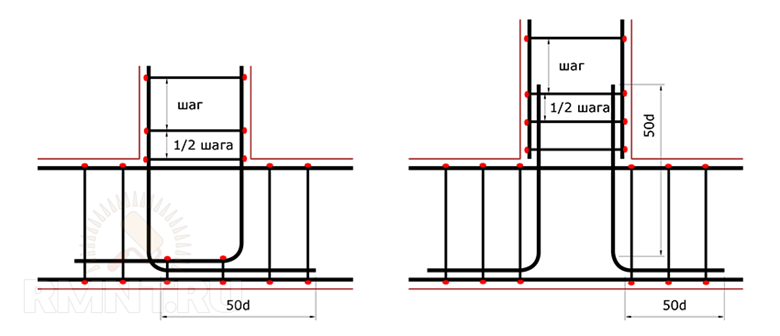

При этом особое внимание уделяется соединению стержней армокаркаса столбов с арматурой ростверка. Выступающие из столба концы арматуры сгибают под углом 90° так, чтобы:

1. Одна из них часть легла внахлест к стержням верхней решетки.
2.  Другая к пруткам нижней сетки.

И лучше, если сгибание будет проводиться в разных направлениях расположения ленты ростверка пополам от количества стержней, как показано на фото ниже.

Лента армирования свайно — ленточного фундамента – это единая конструкция, состоящая из двух разнонаправленных каркасов. Поэтому в местах соединения двух частей надо обязательно проводить мероприятия по усилению соединений. Так одно из правил гласит, что идеальный нахлест арматур двух соединяемых конструкций не должен быть меньше 60 см. А значит, выводить из столбов арматурные прутки нужно, как минимум, на 80 см. Это с учетом изгиба.

Нередко к армированию свай и ростверка подходят с позиции быстрого изготовления каркаса. Для чего используют электросварку. Именно в местах соединения двух конструкций этого делать не рекомендуется. Слишком большие здесь присутствуют нагрузки, особенно на изгиб. Поэтому совет – используйте технологию вязки с помощью вязальной проволоки. Тем более, этот процесс не требует больших затрат и умения.

Добавим, что подходить к сооружению фундамента и его армированию надо с позиции правильно подобранной конструкции. Если опорные столбы имеют небольшой диаметр, то подойдет конструкция из трех стержней с треугольным сечением. В остальных случаях используется квадратная или круглая конструкция. Первая из них проще в изготовлении.

Заключение по теме

Вопросов, касающихся армирования разных по конструкции фундаментов, много: почему и зачем армируют, какую для этого лучше использовать арматуру, как правильно сделать армирование, какая схема соединения лучше и так далее. Надо понимать, что все будет зависеть от нагрузок, которые действуют на фундаментную конструкцию. Поэтому, возвращаясь к началу статьи, надо точно провести расчеты, определяющие эти нагрузки. А уже на основе их выбирать и арматуру, и схему ее сборки.

Сегодня много вопросов задается относительно такого процесса, как армирование фундамента стеклопластиковой арматурой. Это неплохой материал, который не ржавеет. Но у него невысокая несущая способность, поэтому укладывать этот вид в фундаменты, подвергающиеся большим нагрузкам, не рекомендуется. Кстати, обвязка стеклопластиковой арматуры производится пластиковыми хомутами.

Можно ли применять композитную арматуру для фундамента?

Да, композитная арматура может использоваться для армирования фундаментов. Она имеет ряд преимуществ перед традиционной стальной арматурой, таких как невосприимчивость к коррозии и легкость в установке. Однако, перед использованием композитной арматуры, необходимо убедиться в соответствии ее характеристик и качеств с требованиями проекта и нормативными документами. Также, установка композитной арматуры требует специальных навыков и инструментов, поэтому лучше доверить эту работу профессиональным строителям.
