Изготовление котла на отработке своими руками с водяным контуром отопления — чертежи и инструкции

Котел для отопления, работающий на отработанном масле, представляет собой одну из наиболее эффективных и доступных конструкций. Если вас интересует возможность создания котла на отработанном масле своими руками, это вполне реализуемая идея.

Стоит отметить, что отработанное масло, которое используется в таком котле, обладает довольно высоким уровнем производительности, к тому же его стоимость невысока, поэтому такой котел будет вполне экономичным.

• Принцип работы котла ↓
• Делаем своими руками ↓
• Подробная инструкция по изготовлению ↓
• Обеспечение капельной подачи топлива ↓
• Особенности производства водяного котла на отработке ↓
• Правила эксплуатации ↓
• Недостатки котлов на отработке ↓
• Блиц-советы ↓

Котлы, работающие на отработанном масле, обладают большим количеством самых разных положительных характеристик:

1. Этот отопительный котел можно вполне собрать самостоятельно, без обращения к профессиональным разработчикам в этой области;
2. Его конструкция настолько проста, что не потребует серьезных финансовых вложений;
3. Отработанное масло представляет собой один из самых дешевых типов топлива, использующегося в котельных;
4. В стандартных котлах данного рода деталей не слишком много, за счет чего вероятность выхода их из строя довольно низкая.
5. Котел не занимает много места и является довольно компактной конструкцией;
6. Его можно устанавливать даже в помещении, не опасаясь попадания туда продуктов сгорания. Это связано с тем, что котел имеет закрытый кожух;
7. В качестве топлива разрешается использовать абсолютно любое отработанное машинное масло;
8. Он является вполне комфортным устройством, так как за счет его конструкции не образуются неприятные запахи.

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

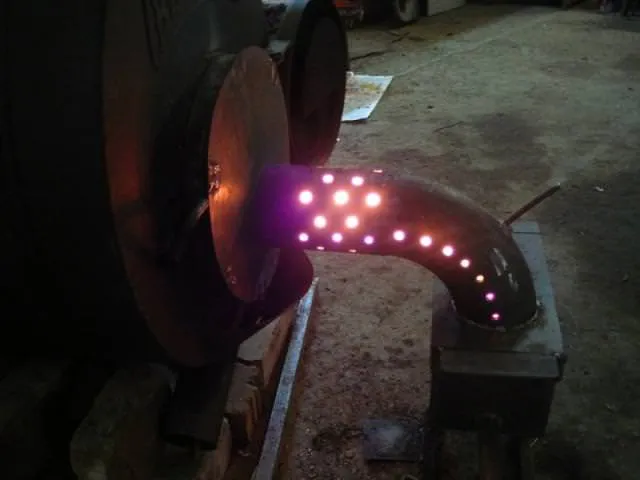

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

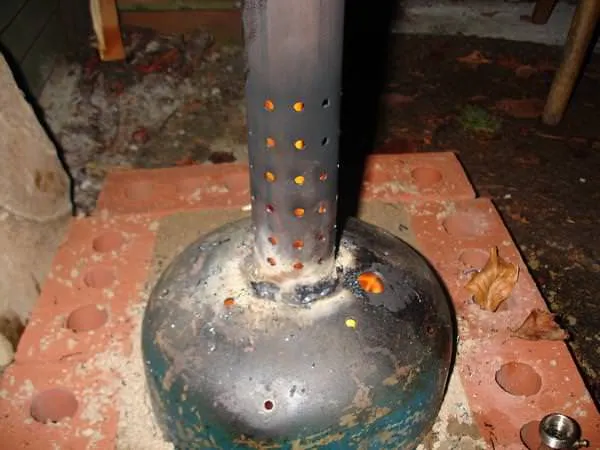

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

1. Котел;
2. Насос;
3. Расширительный бак;
4. Горелка;
5. Компрессор;
6. Специальный циркуляционный насос;
7. Магистраль для входа и выхода теплоносителя из котла;
8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент. Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

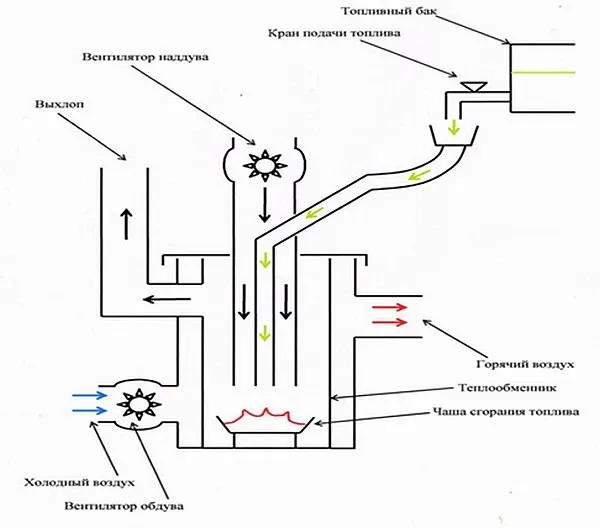

Схема котла на отработанном масле

Подробная инструкция по изготовлению

Работы по самостоятельному производству котла, работающего на отработанном масле, начинают с непосредственной подготовки строительных материалов:

• Сначала от трубы большего диаметра отрезают кусок высотой приблизительно с метр;
• От трубы небольшого диаметра отрезают около 20 см;
• Одну из стальных пластин оснащают отверстием, диаметр которого должен составлять 20 см, а в другой отверстие пропиливают в зависимости от того, какой диаметр у дымохода;
• С двух сторон цилиндр закрывают при помощи этих пластин и сварочных работ. Делают это так, чтобы внизу оказалась пластина с отверстием большего диаметра;
• Затем приваривают маленький цилиндр, дно которого тоже заваривают с помощью пластины;
• Закрепляют на корпусе ножки из арматуры и проделывают вентиляционные отверстия.

В результате получается конструкция цилиндрической формы, в нижней части которой имеется небольшой резервуар. Снизу прорезают дверку, а сверху соединяют систему с дымоходом. Чтобы котел включить, открывают дверку, в резервуар наливают отработанное масло и поджигают его. Это наиболее элементарная конструкция печи, тем более, что зачастую можно встретить изделия, которые устроены значительно сложнее.

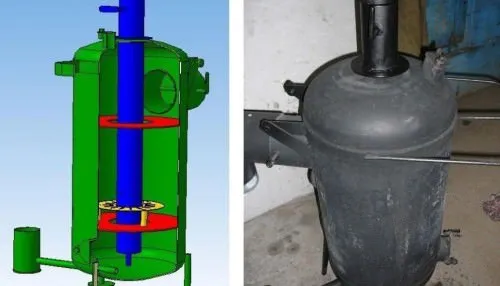

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали. Они находятся друг над другом и соединены с помощью перфорированной трубы. В нижнем корпусе прорезано отверстие для заливки масла, а второй металлический короб соединен с дымоходом.

Подобную конструкцию сделать более совершенной очень легко: подключают расходную емкость с отработанным маслом, насос для его подачи, водяной контур, компрессор и так далее.

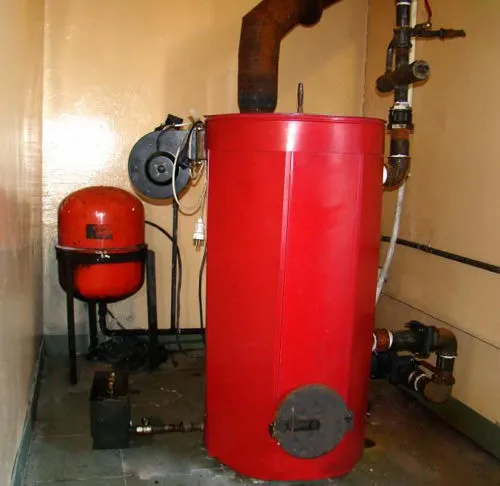

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали

Обеспечение капельной подачи топлива

Данный вопрос является одним из наиболее сложных при сборке отопительного котла, работающего на отработанном масле. Дело в том, что на работе горелки твердые примеси, содержащиеся в масле, никак не сказываются, однако капельный механизм из-за них может выйти из строя.

Для того, чтобы избавиться от подобной проблемы, можно на конец заборного шланга поставить масляный фильтр от старого автомобиля. С его помощью удается добиться полной фильтрации масла. Однако следует помнить, что при установке такой детали фильтрующий элемент придется менять в среднем один раз в месяц.

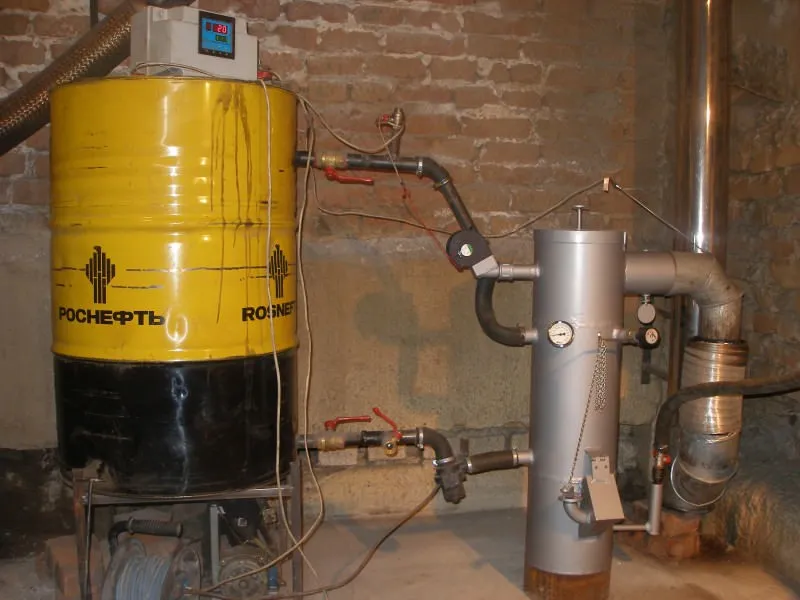

Особенности производства водяного котла на отработке

Водяной контур подразумевает установку трубопровода и радиаторов. Наиболее эффективной является установка стальной трубы, диаметр которой должен составлять 43 мм, через которую осуществляется подключение радиаторов отопления. Их пропускают либо под чистовым полом, либо вдоль стен.

Сборка водяного котла на отработанном масле подразумевает установку расширительного бачка. В его качестве подойдет небольшая емкость с довольно толстыми стенками. Ее крепят к верхней части котла и соединяют с ней при помощи сварки или болтовых соединений.

В верхней части вырезают небольшое отверстие, через которое горячая вода будет уходить в систему отопления. В нижней части тоже вваривают трубу, по которой остывшая вода будет возвращаться в котел для дальнейшего нагревания.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

• Работающий аппарат запрещается оставлять без присмотра;;
• Когда котел включен, в него нельзя добавлять горючее;
• В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
• Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
• У работающего котла отверстие горелки должно быть всегда открыто;
• Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
• При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

Блиц-советы

• Перед тем, как залить масло в конструкцию, желательно предварительно отстоять массу, чтобы в этом материале не осталось ни воды, ни каких-либо иных веществ. Если этого не сделать, то в процессе работы устройство может попросту погаснуть или же его работа станет нестабильной;
• При использовании подобной системы в помещении, где она установлена, должен в обязательном порядке находиться огнетушитель огнекислотного типа. Это связано с тем, что при попадании на поверхность конструкции воды или аналогичной жидкости, может произойти возгорание либо взрыв.
