Монтаж колпака на дымоход — разнообразие типов и самостоятельное изготовление по чертежу

Без доборных элементов кровли не обойтись при монтаже крыш с любым кровельным покрытием — из

профнастила,

металлочерепицы,

керамической черепицы,

шифера.

К ним относятся

коньки,

пристенные профили,

фронтоны,

карнизы,

ветровые планки, отливы,

водосточные желобы,

снегозадерживатели,

ендовы и колпаки.

Последние монтируются на дымоходах и, как и все остальные

доборные элементы, выполняют защитные и декоративные функции.

Содержание статьи

• Что такое колпак для дымохода
• Виды колпаков для дымохода
  • 2.1 Материалы изготовления
• Как выбрать колпак
• Как установить колпак
• Изготовление колпака для дымохода своими руками
• Полезное видео

Что такое колпак для дымохода

Колпак – это защитный элемент из металла, который размещается в верхней части дымохода. Такой же механизм защиты используется и для кирпичных столбов заборов. Максимальную эффективность в предотвращении попадания листвы и мусора в трубу обеспечивают колпаки с сеткой, также они надежно предотвращают проникновение птиц в трубу.

Он выполняет сразу несколько функций:

• защищает кирпичную трубу от разрушения осадками;
• предотвращает попадание осадков и мусора в трубу;
• защищает дымоход от птиц;
• увеличивает тягу;
• придает крыше более привлекательный вид.

Если на кирпичной трубе не будет колпака, то она начнет быстро разрушаться в верхней части под воздействием осадков. Таким же образом защищают и кирпичные столбы заборов. Максимальную защиту от попадания в трубу листьев и другого мусора дают колпаки с сеткой, также они надежно защищают трубу от птиц.

Закрепленный на трубе дымохода колпак изменяет движение потоков воздуха в ней, именно благодаря этому увеличивается тяга. В результате топливо в печи или камине горит лучше, и дом прогревается быстрее. Усиление тяги более заметно в случае, если канал трубы извилистый, а не прямой.

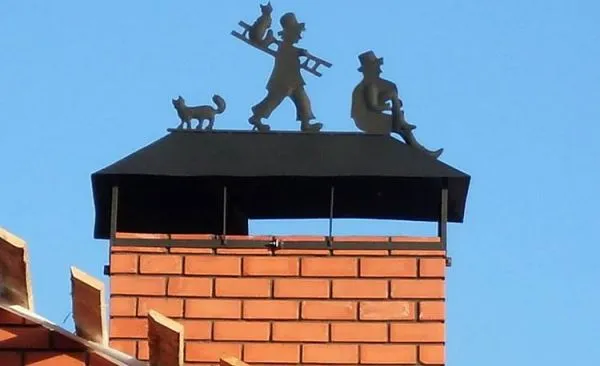

Колпак на дымоходе

Несмотря на то, что колпаки для дымоходов были созданы в сугубо практических целях, они выполняют и эстетическую функцию. Этот элемент экстерьера хорошо дополняет внешний вид крыши и дома вообще, придавая постройке целостный и завершенный вид.

Помимо стандартных типовых конструкций в продаже есть и множество оригинальных моделей колпаков, каждую из которых можно назвать произведением искусства — производители разрабатывают необычные привлекательные дизайны, украшают свою продукцию ажурной ковкой, дополняют флюгерами и так далее.

Другие названия колпака для дымохода —

оголовок,

дымник,

флюгарка,

зонт. Кроме того, зонтом называют верхнюю часть этого доборного элемента крыши, которая непосредственно служит для защиты трубы от осадков, его также называют крышкой. В нижней части расположен капельник, который служит для отвода воды, стекающей с трубы.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

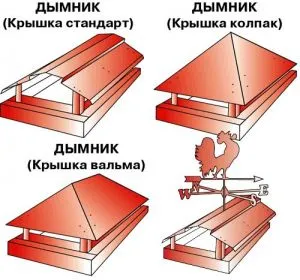

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Как выбрать колпак

Чаще всего для кирпичных труб используются оголовки с четырехскатной крышей, а для труб круглого сечения — дымники с конусообразными зонтами. Однако стоит обратить внимание и на другие варианты. К примеру, колпак с щипцовым навершием лучше защищает от снега.

ВАЖНО!

Форма колпака дымохода не так важна. Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы.

Если вы хотите гарантированно избежать попадания в трубу листьев и другого мусора, а также птиц, необходимо остановить свой выбор на колпаке с сеткой, расположенной под зонтом. Роль сетки может выполнять художественная ажурная ковка, такие оголовки не только справляются с возложенными на них задачами, но и отличаются прекрасным внешним видом.

• Для труб дровяных печей не подходят окрашенные дымники, так как краска с них быстро выгорает.

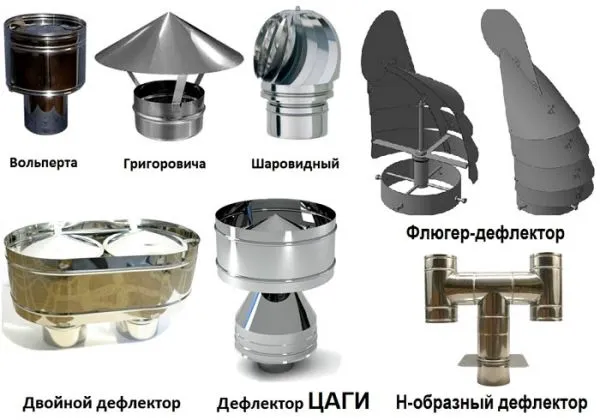

• Оголовки с уплотненной двойной крышкой лучше переносят воздействие горячего воздуха, а двухэтажные модели позволяют добиться лучшего продува.
• Колпак с дефлектором обеспечит максимально хорошую тягу и таким образом повысит эффективность отопления.
• Если установить на трубу оголовок с откидывающейся крышкой, ее будет легко чистить.

Выбирая колпак, необходимо найти такую модель, которая не только хорошо выглядит, но и гармонично сочетается с остальными элементами крыши и дома вообще и хорошо впишется в экстерьер постройки.

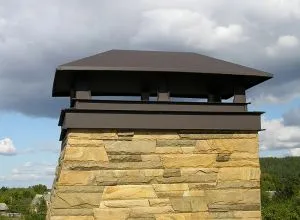

Виды различных колпаков

К постройкам, имеющим ярко выраженный современный вид, подходят оголовки с плоской крышей, а для большинства стандартных «классических» кирпичных домов лучшим выбором будет колпак с четырехскатным, щипцовым или полукруглым навершием.

Чтобы правильно выбрать размер зонта колпака для кирпичной трубы, надо замерить ее длину и ширину. Если в верхней части дымохода есть расширение, зонт должен закрывать и его, а значит, необходимо ориентироваться именно на размеры внешнего периметра такого расширения. Основание колпака должно надеваться на дымоход легко, но при этом сидеть оно должно плотно, чтобы найти необходимые размеры его длинной и короткой сторон, к длине и ширине трубы надо добавить 4-5 мм.

Как установить колпак

Чтобы установить колпак, необходимо:

• простукать кирпичную кладку в верхней части дымохода, чтобы проверить ее надежность, при необходимости заменить кирпичи, заполнить раствором пустые швы;
• одеть основание колпака на трубу;
• зафиксировать конструкцию на дымоходе с помощью дюбель-гвоздей или других креплений.

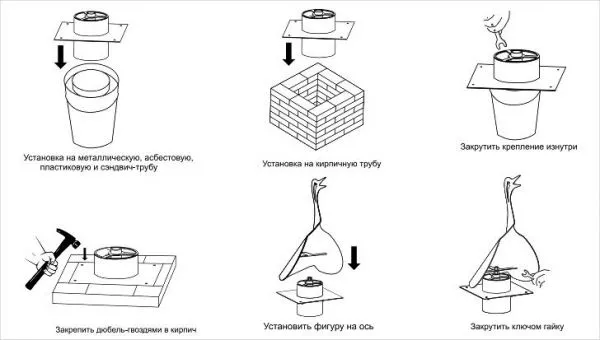

Установка колпака

На каждую из сторон трубы должно приходиться не меньше двух креплений. Оптимальный шаг для длинных сторон трубы — 25-30 см. Для монтажа медных оголовков лучше использовать крепеж из того же материала, для остальных колпаков подойдут крепежные элементы из нержавейки.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

• провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
• придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;

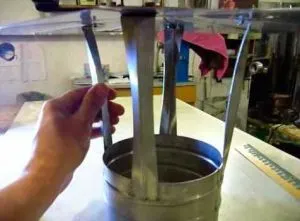

• изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
• соединить полукруглый зонт и стойки с помощью заклепок;
• таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

Четырехскатный колпак

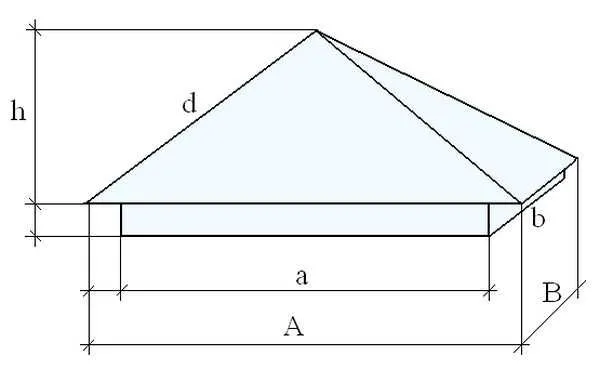

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами. При этом важно тщательно рассчитать все размеры.

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

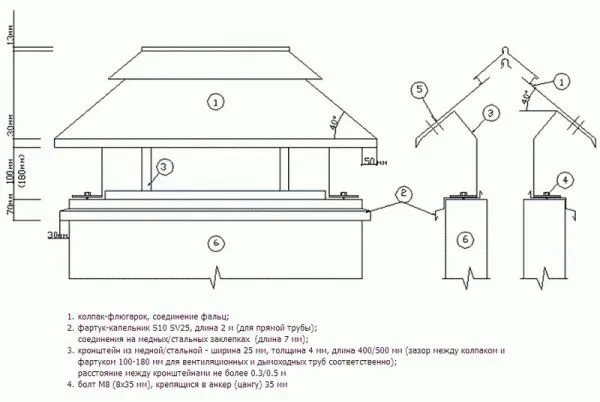

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Полезное видео

Мастер класс по изготовлению дымника своими руками:
