Размеры канализационных колец из бетона — разнообразие конструкций

• Статьи
• Канализирование

Проектирование и монтаж канализационной системы — одна из ключевых задач, которая включает в себя несколько этапов, требующих тщательной подготовки каждого шага. Важной частью данного процесса является выбор подходящих строительных материалов.

  Производители бетонных изделий изготавливают товары различных параметров, среди которых:

• бетонные кольца;
• бетонное дно;
• прямые изделия;
• бетонное изделие с замком;
• цельное изделие с дном;
• кольца фильтрации;
• люк.

  Каждое изделие имеет свой ГОСТ, для железобетонных изделий 8020-90, строго оговорено для каких нужд используются специальные составы растворов, определенный вид арматуры. Бетонные кольца делят на основные – стеновые, вторичные – доборные кольца. Основные служат для формирования шахты колодца или другого сооружения, вторичные формируют горловину конструкции, благодаря нестандартным размерам добирается высота и объем изготавливаемого резервуара.

Производство бетонных колец

  Эксплуатация строительных материалов требует определенных технических качеств – прочности, достигаются такие высокие показатели производителями в процессе изготовления преимущественно благодаря раствору особого состава мелкозернистой фракцией. Подобный раствор можно изготовить из марок бетона М500, М200.

  Создание делиться на 6 основных этапов:

• подготовительные работы – включают подготовку специальных форм и каркасов;
• укладка в формы арматурного каркаса;
• готовиться бетонная смесь;
• заливаются формы;
• используя вибрацию раствор усаживаю, избавляется от пустот в стенках изделия;
• сушка изделия в специально подготовленных климатических условиях.

  После прохождения всех этапов, изделие вынимают, после чего можно использовать по назначению.

  Применяя различные каркасы, формы, получают различные изделия по габаритам (высота кольца, толщина стенки, внутренний диаметр, вес изделия). Именно от таких технических характеристик зависит классификация, стоимость.

  Маркировка изделия содержит буквы и цифры. Буквы обозначают вид изделия, цифры (сразу идут после букв) – внутренний диаметр, вторая цифра – высота. Рассмотрим на примере КС-7-1 имеет внутренний диаметр 70 см, высота 10 см, модель КС-7-10 изготавливается с внутренним диаметром 70 см, высотой 100 см, изделие КС-20-9 соответствует габаритам: внутренний диаметр – 200 см, высота – 90 см. Производители имеют классификационные таблицы, ознакомиться можно изучив требования ГОСТа 8020-90. Буквенная маркировка означает следующее:

• КО – кольцо опорное;
• ПО – плита опорная;
• ПД – плита дорожная;
• ПН – плита дна;
• ПП – плита перекрытия.

  Водопроницаемость – главная характеристика, особенно для канализации, маркируется таким образом: О – особа малая, Н – нормальная, П – уменьшенная.

  Некоторые умельцы изготавливают бетонные кольца самостоятельно, где арматурную сетку заменяют мелким гравиев, но стоит напомнить, изготовленные бетонные изделия без соблюдения определенных технических требований, определенной техники не могут соответствовать заявленным характеристикам заводских моделей.

Преимущества ЖБИ колец

  Железобетонные кольца для строительства канализационных коммуникаций выбраны не зря, большое количество преимущественных сторон:

• арматура обеспечивает надежность конструкции на весь срок эксплуатации, который составляет 50 лет;
• бетонное изделие устойчиво к различным температурным нагрузкам, отсутствуют такие процессы как расширение и сжатие материала;
• монтаж проводиться рабочими различной квалификации;
• широкий ассортимент позволяет создать резервуар с максимальной точностью заданного объема;
• прочность;
• стоимость изделия относительно невысокая;
• поверхность изделия удобна для проведения различных работ по уходу;
• бетон не вступает в химические реакции с различными веществами;
• возможна установка в агрессивной среде, подвижном грунте;
• безвредны для окружающей среды;
• широкий спектр применения.

  Многие из качеств бетонного изделия увеличиваются за счет специальной обработки герметичными средствами. Обработка не только повышает водостойкость изделия, в целом увеличивает срок эксплуатации на десяток лет, несколько десятилетий.

  Среди положительных сторон, нашлось место отрицательным:

• хрупкость изделия требует бережного обращения, во время проведения монтажных работ, удар о твердый предмет может привести к сколу, трещине и другим нарушениям первоначальной конструкции, некоторые из которых абсолютно делают изделие непригодным к использованию;
• вес изделия велик, для транспортировки, работ погрузки, разгрузки нужна специальная техника, оборудованная подъемным механизмом;
• монтаж без спецтехники невозможен, дополнительная аренда увеличивает стоимость;
• использование в агрессивной среде требует специального покрытия, обычно изоляцию делают раствором битума.

  Сэкономить можно, нужно провести земельные работы до момента транспортировки, выгружая изделия сразу на место монтажа, можно избежать трат на повторный наем транспортного средства с краном.

Применение и расчет объема железобетонных колец

  Применяются изделия из бетона в различных областях, касающихся прокладки различных видов коммуникаций:

• колодцы различного назначения, питьевой источник, смотровой, ревизионный, поворотный и другие колодцы;
• ливневая канализация;
• шахты для прокладки кабеля;
• септики.

  Канализационная система, особенно автономная, часто использует бетонные кольца для создания очистных сооружений. Традиционно для канализации применяют кольца высотой 90 см, внутренний диаметр колец может существенно отличаться от 1 до 2 метров. Выбор кольца основан на объеме который нужно получить в качестве резервуара. Грамотно подобрать материала для монтажа, облегчить задачу монтажа, кольца с замками обеспечивают максимальную устойчивость конструкции, тщательное соединение разных элементов. Крепление важная часть, именно от нее зависит стойкость конструкции в целом.

  Торцевое крепление не всегда применяется с цементным раствором, зависит от случая, но без крепления, осуществить прочную сцепку нельзя.

  Подбирать нужно изделие с одинаковым креплением, что касается расчета объема, делается несложно. За основу расчета берется количество постояльцев, число жильцов умножаем на норму, установленную государством, 200 литров в сутки. Полученную цифру нужно умножить на количество дней прохождения очистки стоками, трое суток, средний показатель современных очистных сооружений.

  Проведем расчет, 3 жильца х 200 литров воды на каждого = 600 литров воды в сутки, 600 л х 3 суток очистки = 1800 литров, переводим в м³, получаем 1,8 метров кубических. Нужно обязательно сделать запас, гости, новое оборудование или члены семьи увеличат расход воды, соответственно понадобиться больший объем резервуара. Набрать нужный объем из колец несложно, нужно знать на сколько секций будет делиться основная конструкция, соответственно, разбить по строительным нормам, первая секция или приемник самая большая, две другие могут быть одинакового объема.

  Рассчитать объем одного кольца проводиться по известной всем формуле, упрощает задачу таблица с указанным объемом для конкретного бетонного изделия. Ознакомимся с некоторыми из них: КС-15-5 0,22 м³, КС-15-6 объем 0,265 м³, КС-15-9 0,4 куб. метра, КС-20-9 объемом 0,56 м³, КС-25-1 объем 0,97 куб. метров. Есть модели изделий, которые называются вторичными, вспомогательными или доборными, используются в качестве деталей, заменяющие основной элемент, при нехватке незначительного объема.

  Табличные данные помогут подобрать нужное изделие для каждой секции очистной конструкции.

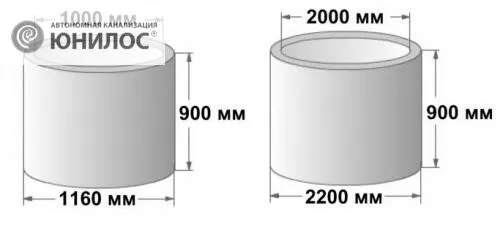

Виды и размеры бетонных колец

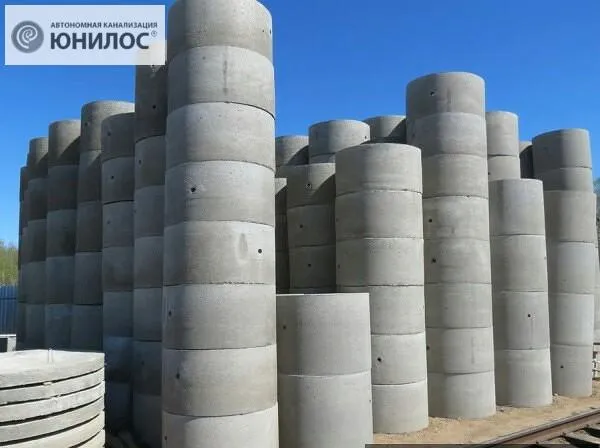

Стеновые канализационные кольца

«>

Стеновые канализационные кольца

Производство футерованных колец жб

Схема расположения дренажного колодца

Как правильно установить кольца для канализации?

Установка кольца для канализации может быть сложным процессом, но если вы следуете определенным шагам, то можете успешно выполнить эту задачу. Вот несколько шагов, которые помогут вам правильно установить кольца для канализации:

1. Подготовьте место для установки кольца. Перед установкой кольца необходимо убедиться, что место для его установки готово. Это означает, что необходимо очистить место от мусора и грязи, убедиться, что поверхность ровная и плоская, и что место установки кольца находится на необходимой глубине.

2. Проверьте подходящий размер. Перед установкой кольца необходимо убедиться, что он имеет подходящий размер и соответствует требованиям ваших труб канализации. Размер кольца должен быть таким, чтобы соответствовать диаметру трубы, и убедитесь, что кольцо изготовлено из материала, который подходит для вашего типа канализации.

3. Установите кольцо в соответствии с инструкциями производителя. Каждый производитель может иметь свои собственные инструкции для установки кольца, поэтому перед началом установки необходимо ознакомиться с инструкциями производителя и следовать им.

4. Установите кольцо правильно. Для правильной установки кольца необходимо вставить его в отверстие трубы и убедиться, что он находится на месте. Затем необходимо подключить другие элементы канализации, такие как стоковые трубы, используя соединительные элементы, которые обеспечат герметичность соединения.

5. Проверьте установку на герметичность. После установки кольца и соединительных элементов необходимо проверить установку на герметичность, чтобы убедиться, что нет утечек. Для этого можно использовать воду или другой жидкий материал для проверки трубопровода на утечки. Если обнаружатся утечки, необходимо немедленно исправить их, чтобы избежать проблем в будущем.

Установка кольца для канализации может быть сложным процессом, поэтому, если вы не уверены в своих способностях, лучше обратиться к профессиональным сантехникам, чтобы выполнить эту задачу за

6. Установите трубу и соедините ее с кольцом. Установите трубу в кольцо и зафиксируйте ее кольцевыми зажимами. Убедитесь, что соединение плотное и не протекает.

7. Проверьте установку кольца и трубы на наличие течей. Для этого можно наполнить систему водой и проверить на протечки. Если есть течь, нужно дополнительно закрепить соединение.

8. Повторите установку кольца и трубы для всех других точек на канализационной системе. Обычно для каждой точки водоотвода требуется установка отдельного кольца и трубы.

9. Закончив установку кольцевых колодцев, закройте крышки. Убедитесь, что крышки плотно закрыты, чтобы избежать попадания в канализационную систему мусора или грязи.

10. Проверьте работоспособность системы. Для этого можно открыть кран в душе или раковине и убедиться, что вода уходит в канализационную систему без проблем. Если возникают какие-то проблемы, нужно проверить установку кольцевых колодцев и труб на наличие ошибок или неплотного соединения.
