Сделайте ваши перегородки из газобетона прочными и надежными: узнайте все о методах и технологиях армирования. В статье ‘Армирование перегородок из газобетона: способы и технологии выполнения’ мы поделимся полезными советами и практическими рекомендациями, чтобы обеспечить долговечность ваших конструкций. Создайте крепкое основание для вашего дома с правильным армированием перегородок из газобетона.

Процесс армирования

Конструкционно-теплоизоляционные газобетонные блоки с  плотностью  Ø500 — Ø 900 и конструкционные — с плотностью Ø1000 – Ø 1200 не являются пластичным материалом, соответственно, стена из газоблока не работает на изгиб, и при незначительной ее деформации образуют трещины.

Мы рассмотрим общие вопросы армирования стен из газобетонных блоков, которые вызвали споры на отдельных сайтах у тех, кто строит дом своими руками. Инструкция для строителей – это не советы со стороны, а требования к монтажу, изложенные в строительных нормах и технологических решениях заводов-изготовителей блоков.  Фото и видео в этой статье наглядно представляет отдельные технологические процессы.

Содержание статьи

Армирование перегородок и стен

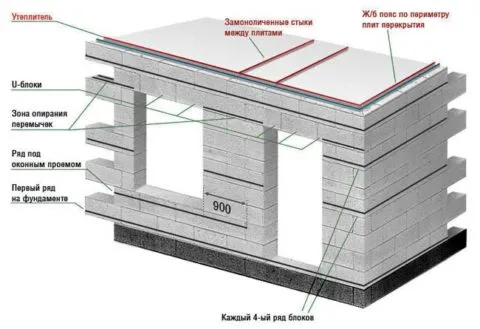

Для предотвращения образования трещин необходимо не отступать от рекомендуемой технологии монтажа стен, в том числе:

  • обязательно оборудовать армированный ленточный фундамент в соответствии со строительными нормами и глубиной заложения ниже уровня промерзания грунта;
  • строго выдержать горизонтальность рядов стен из блоков газобетонных,
  • армировать (усиливать) кладку каждые два-три ряда по высоте;
  • оборудовать монолитные железобетонные перемычки над проемами,
  • грамотно выполнить монолитный железобетонный пояс по всем несущим стенам под плитами перекрытия и покрытия.

Согласно технологической карте на строительство и армирование газоблочных стен из изделий марки Ø 500 — Ø 600, усиление рекомендуется выполнять через каждые три ряда по высоте (для блоков h 250).

Армирование стержнями

Технология армирования конструкций стен из газоблока отличается от изложенной в СНиП 3.03.01-87 и обусловлена тем, что толщина клеевого шва для газобетона должна составлять не более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва составляет не более 12 мм (при армировании кладки – не более 16).

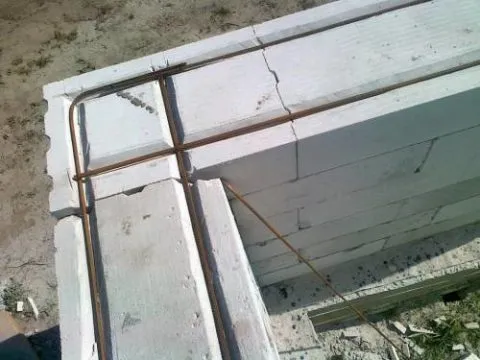

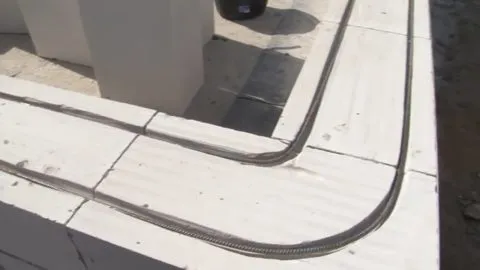

Закругление арматуры Ø 8  в углах

Для укладки стержней в стенах толщиной более 200 мм, отступив от краев блока — 60, с помощью штрабореза делают две штрабы 25х25. Отличие от армирования конструкций из других штучных материалов – допускается не использовать поперечные стержни: на углах штробы нарезают с закруглением,  арматура Ø8 в закруглениях гнется по месту.

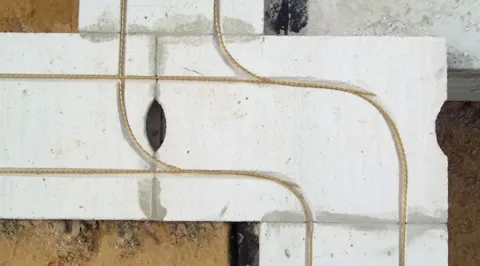

Нахлест арматуры в узлах сопряжения.

Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

Упрощенный вариант армирования узлов сопряжения

Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

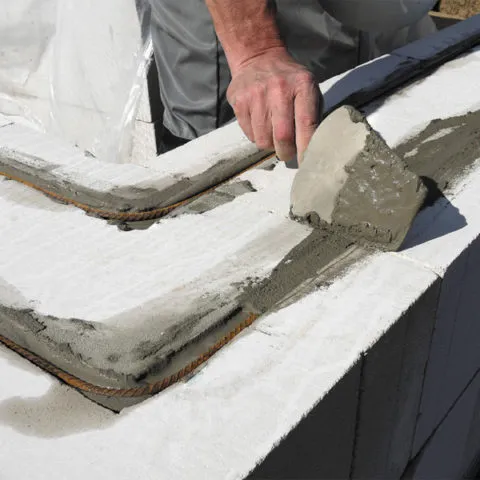

Заполнение борозд клеем

Заполнение борозд клеем

В технических решениях рекомендуют армировать кладку под оконными проемами арматурой класса АIII Ø 6-8 мм, заводя ее на 50 см за пределы оконного проема. Армирование производится вышеуказанным способом: стержни укладываются в штрабы, заполненные клеем.

Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87

Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87

Совет!  Выполняя армирование кладки, следует учитывать требования СНиП 3.03.01-87:

  • при продольном армировании стержни по длине между собой соединяются сваркой;
  • стыки гладкой арматуры устраивают без сварки, концы стержней перехлестывают на 20 диаметров, заканчивают крюками и связывают проволокой (для арматуры Ø 8  перехлест составит 160 мм).

Видео: Армирование стен из газобетона:

Армирование сеткой

Есть мнение, что усиление может выполняться армировочной сеткой. Обязательным условием для подбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции вдоль поперечной арматуры (отсутствие «мостиков холода»).

Предлагается применять сетку из арматурной проволоки с ячейками 5х5 см или стеклопластиковую армировочную сетку. Укладывать ее рекомендуют на расстоянии 5 см от внешней грани наружной стены.

Следует учесть, что диаметр стержней армировочной сетки 3 мм и выше повлечет увеличение толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем монтируются блоки.

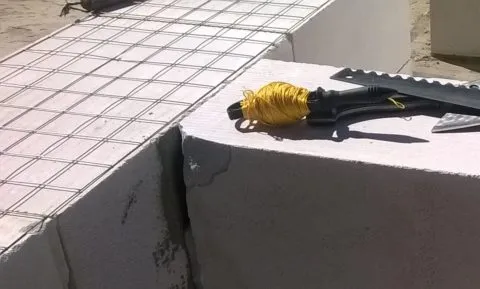

Усиление стен арматурной сеткой. Не предусмотрено в альбомах технических решений для армирования.

Обратите внимание! Согласно СНиП 3.03.01-87, для поперечного армирования из мелких блоков сетки укладывают так, чтобы  на внутреннюю поверхность простенка выступало на 2-3 мм два и более арматурных стержней.

Анкеровка в местах соединения стен, перегородок

При соединении продольных и поперечных газоблочных стен встык необходимо выполнять фиксацию кладки Т-образными, Г-образными анкерами, накладками из полосовой стали δ 3 мм или металлическими скобами Ø 4-6 мм. Связи закладываются в швы через каждые два-три ряда кладки, но не менее 2х элементов на этаж.

Для крепления перегородок и стен допускается применять Т-образные анкеры или металлические скобы, которые закладываются в горизонтальные швы.

Узлы стен:

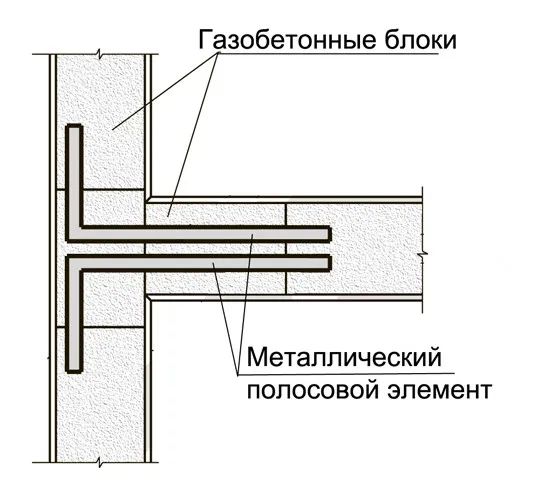

Узел 1. Крепление кладки металлическими полосовыми элементами

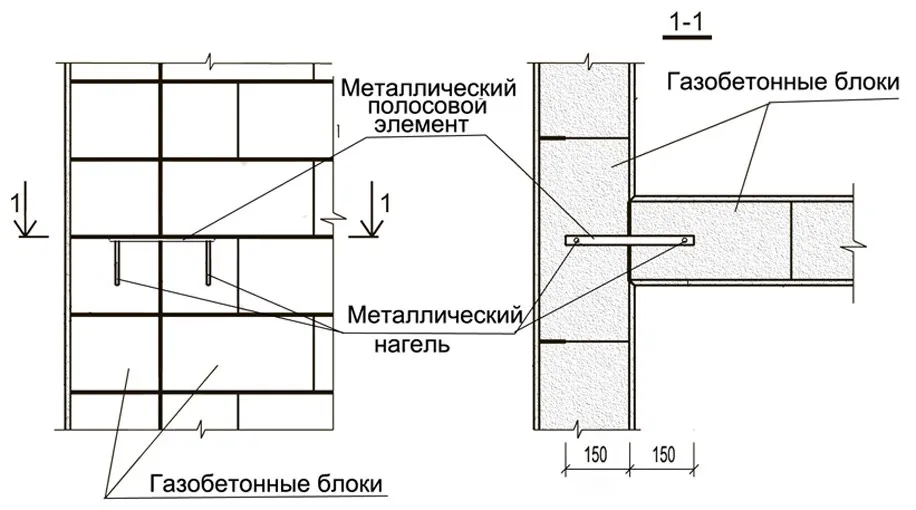

Узел 2. Крепление кладки стен с помощью нагелей

Узел 2. Крепление кладки стен с помощью нагелей

Требование для строительства стен из блоков! Закладные элементы изготавливаются из нержавеющей стали либо из обычной стали с антикоррозийным покрытием.

Устройство перемычек

Устройство перемычек в газобетонных строениях предполагает несколько вариантов исполнения, которые обусловлены расчетными нагрузками, применяемыми материалами и конструкциями.

  • Для устройства монолитных участков предусмотрены газобетонные блоки U-образной формы с пустотой внутри, которые выполняют функцию несъемной опалубки. Устанавливаются так, чтобы широкая полка располагалась с наружной стороны. Газобетонный блок для наружных стен шириной 30 см и более рассчитан на устройство несущей перемычки.

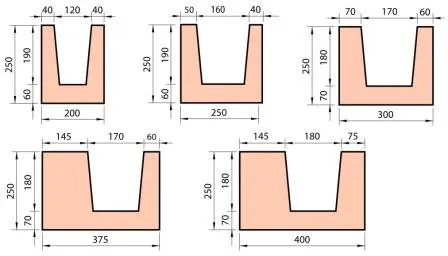

Типоразмеры U-образных блоков

Типоразмеры U-образных блоков

Длина U-образных блоков различной ширины составляют 60 см, поэтому для устройства перемычек над проемом устанавливают временную опалубку, поддерживающую блоки.

Общее требование строительных норм: опирание несущей перемычки на простенки для проемов шириной до 1800 мм должно составлять не менее 25 см, т.е. общая длина U-образных блоков для перемычки и, соответственно, длина монолитного участка составят как минимум: ширина проема + 250 мм х 2.

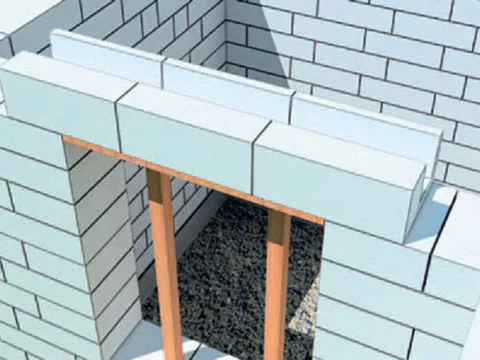

Временная опалубка для поддержания U-образных блоков.

Временная опалубка для поддержания U-образных блоков.

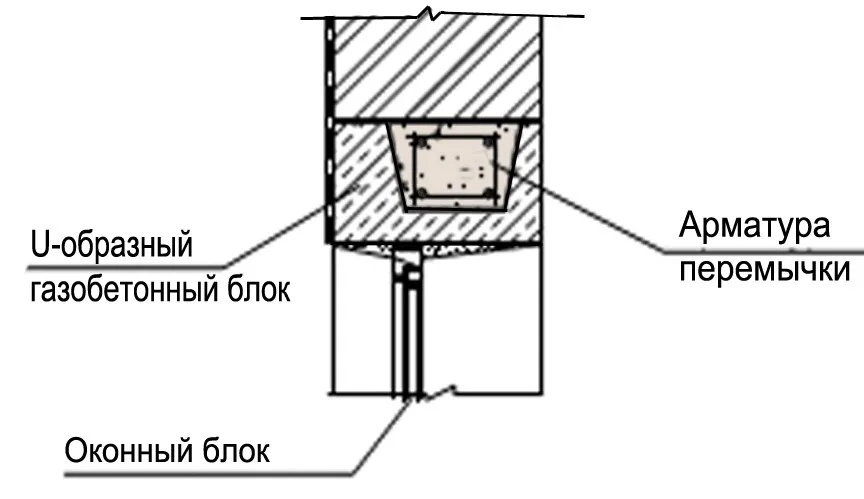

Узел 3. Устройство перемычки в U-образных блоках

Узел 3. Устройство перемычки в U-образных блоках

  • В зависимости от технических решений, предлагаемых заводами-изготовителями газобетонных блоков, рекомендации по оборудованию монолитных перемычек по съемной опалубке могут незначительно отличаться. Так для самонесущих стен рекомендуют оборудовать рядовые перемычки с армированием стержнями класса АIII Ø 10-12 мм, уложенных с шагом 5 — 7 см и заведенными в простенки на 300…350 мм.

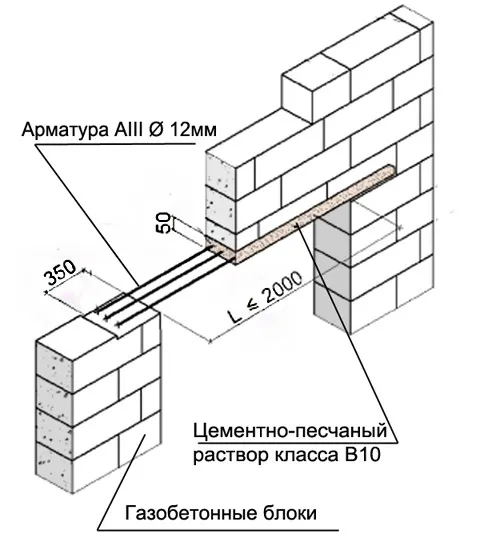

Узел 4. Устройство рядовой перемычки с помощью опалубки

Узел 4. Устройство рядовой перемычки с помощью опалубки

Для сравнения, в кирпичных стенах армокирпичные перемычки выполняются по опалубке, установленной под нижним рядом кирпичей проема. Стержни (количество принимается по проекту, но не менее трех) укладываются в раствор.

Гладкая арматура (диаметром не менее 6 мм) на концах отгибаются крюками и заделываются в простенки на 25 см. Стержни периодического профиля закладываются в стены ровными без отгибов.

Устройство наружных стен из газобетона не допускает расположение металла на наружной поверхности.

Согласно требованиям ГОСТ 948-84 «Перемычки», для продольной арматуры перемычек следует применять горячекатанную сталь класса А-III, арматурную проволоку класса Вр-І; для поперечной — горячекатанную сталь класса А-III, А-I или арматурную проволоку класса Вр-І. Диаметр арматурных стержней принимают согласно проекту или расчету.

Для примера: в железобетонных перемычках длиной до 2000 мм может быть применена продольная арматура Ø 10…12 по 2 прута снизу и сверху, проволока Ø 6. Верхнюю часть допускается армировать прутами меньшего сечения, чем нижнюю.

Видео: Как вязать арматуру:

Устройство монолитных поясов

Монолитные железобетонные пояса выполняют замкнутым контуром по всем несущим стенам на каждом этаже под торцами плит перекрытия. Для их устройства используют либо вышеуказанные U-образные блоки, либо — рядовые блоки и опалубку.

Для выбора геометрических размеров, схемы армирования и технологии выполнения железобетонного пояса, кроме выполненных расчетов, следует учитывать конструктивные требования, изложенные в СП 63.13330.2012, основными из которых являются следующие:

  • геометрические размеры армопояса должны обеспечивать размещения арматуры, удобство анкеровки и совместную работу металлоконструкций с бетоном;
  • состав бетона принимается в соответствии с ГОСТ 27006 и ГОСТ 26633;
  • толщина защитного слоя бетона должна обеспечить прочность связи с арматурой и служить для неё защитным слоем – арматура не должна соприкасаться с опалубкой;
  • вне зависимости от расчетов, толщина защитного слоя бетона принимается не менее диаметра стержня при диаметре арматуры больше 10 мм и не менее 10 мм при диаметре меньше 10 мм;
  • расстояние между арматурой должно быть не меньше:
  1. 2,5 см – для нижней горизонтальных или наклонных стержней;
  2. 3,5 см – для горизонтальных верхних;
  3. 5 см – для нижней арматуры, расположенной более чем в 2 ряда;
  • для стыков ненапрягаемой арматуры применяются: нахлесты без сварки, сварные и механические соединения.
  • диаметр поперечной арматуры принимается 0,25 наибольшего диаметра продольной арматуры, но не менее 6 мм — для каркасов без сварки;
  • анкеровка арматуры (закрепление концов стержней в бетоне) может быть прямой, с загибом на конце, с приваркой или монтажом поперечных стержней, с установкой анкеров на конце стержня.

Изложенные выше требования позволяют определиться с геометрическими размерами сечения монолитного пояса.

  • Если позволяет толщина стены в качестве несъемной опалубки применяют U-образные блоки, устанавливая их узкой полкой с внутренней стороны стены.

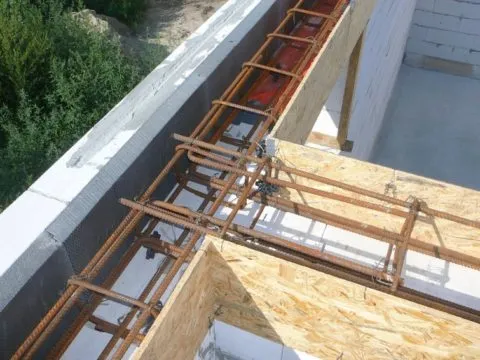

Арматурный каркас монтируется в лоток блока, заливается бетоном и уплотняется штыкованием. Готовая бетонная поверхность должна быть в одной плоскости с верхней гранью блока.

  • В случае, когда расчетное сечение армопояса превышает сечение пустоты внутри U-образного блока, с наружной стороны стены устанавливают газобетонные блоки расчетной толщины, а вдоль внутренней стороны монтируют съемные щиты опалубки.

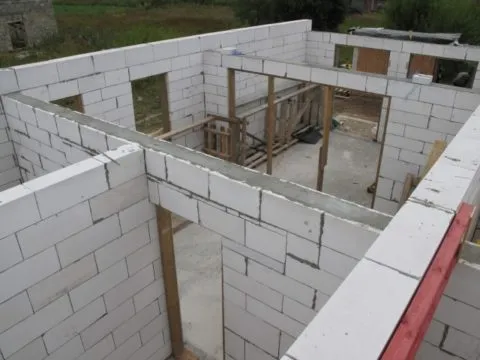

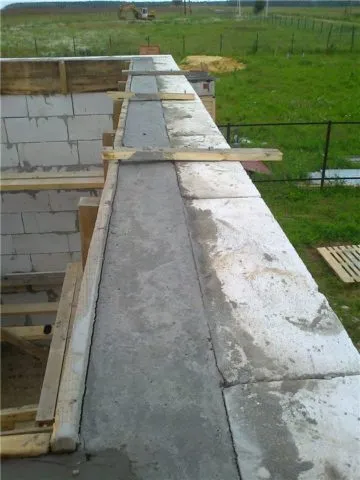

Монтаж  ж.б. пояса

Монтаж  железобетонного пояса с устройством опалубки из досок с внутренней стороны стен

Щиты следует располагать в створке с вертикальной плоскостью стены. Процесс производства работ — аналогичный устройству армопояса в U-образных блоках. Объем и цена трудозатрат опалубочного способа будут выше, чем в предыдущем – с использованием готовых блоков.

Итак, здесь рассмотрены варианты армирования газобетонных стен как применяемые на практике некоторые домашние «нанотехнологии», так и рекомендуемые нормативной документацией. Будьте профи!

Чем отличается газобетон от газоблока?


Газобетон и газоблок — это разные виды заполнителей, которые используются для строительства жилых и промышленных зданий.

Газобетон — это смесь из цемента, воды, газа и других компонентов. Он используется в качестве теплоизоляционного материала и заполнителя для стен и перегородок. Газобетон легкий, долговечен и отлично изолирует тепло и звук.

Газоблок — это кирпич, заполненный газовым порошком. Он используется в качестве внутренней или внешней облицовки здания. Газоблок обладает хорошими звукоизоляционными свойствами и может использоваться в сочетании с другими материалами.

В целом, газобетон и газоблок имеют разные характеристики и применяются в разных целях, поэтому выбор мат

Газобетон и газоблок это разные материалы, но они используются для строительства похожих конструкций. Газобетон — это смесь из бетона, пены и воздуха, которая получается в результате внедрения газового агента в бетонную смесь. Газоблок — это кирпич или блок, который состоит из газобетона и который используется для строительства стен.

В целом, газобетон легче и имеет лучшие теплоизоляционные характеристики, чем обычный бетон, а газоблок легче и более эффективен, чем обычный кирпич. Однако цена на газобетон и газоблок выше, чем у обычных материалов.
