Трубогиб — это инструмент, который позволяет гибко формировать трубы для создания теплиц, установки водопроводных и канализационных систем. Для домашних пользователей может быть сложно приобрести профессиональное оборудование из-за высокой стоимости. Если вы интересуетесь, находятся бесплатные чертежи для изготовления ручного трубогиба, которые могут пригодиться…

Чертежи различных моделей трубогибов

Для создания устройства используют подручные материалы. Существует несколько простых моделей, которые подходят для изготовления. При изготовлении устройства, необходимо придерживаться размеров трубогиба для профильной трубы своими руками, представленных на чертежах.

Вариант N1: полный комплект чертежей для создания вашего первого трубогиба для профильной круглой или квадратной трубы диаметром до 60 мм (пользуйтесь абсолютно бесплатно).

Часть 1:

Часть 2:

Вариант N2: чертежи и схемы для изготовления гидравлического трубогиба с ручным приводом:

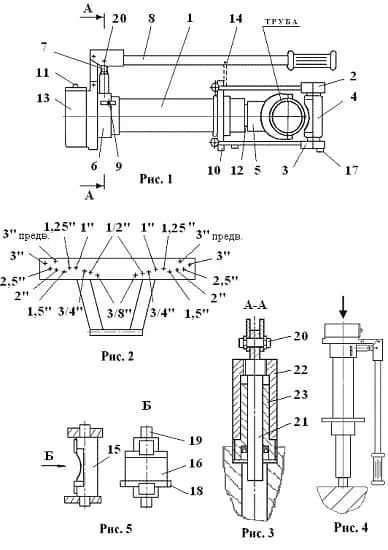

Чертежи гидравлического трубогиба с ручным приводомЧертежи гидравлического трубогиба с ручным приводом

Спецификация к нему следующая:

  • 1 — Гидроцилиндр; 2 — Траверс верхний; 3 — Траверс нижний;
  • 4 — Две опоры; 5 — Гибочный шаблон; 6 — Торец заднего корпуса;
  • 7 — Нагнетательное устройство; 8 — Рукоятка; 9 — Винт перепускного клапана;
  • 10 — Передний корпус гидроцилиндра; 11 — Резиновая пробка «сапун»; 12 — Шток;
  • 13 — Бачок для масла; 14 — Крючок для фиксации рукоятки; 15 — Поворотная ось;
  • 16 — Ползун с цилиндрическим ручьем для упора изгибаемой трубы;
  • 17 — Ножки для установки трубогиба; 18 — Ограничительные планки; 19 — Цапфа;
  • 20 — Ось, соединяющая рукоятку 8 и плунжер 21; 21 — Плунжер;
  • 22 — Защитная рубашка; 23 — Втулка.

Вариант 3: самодельный трубогибочный станок прокатного типа

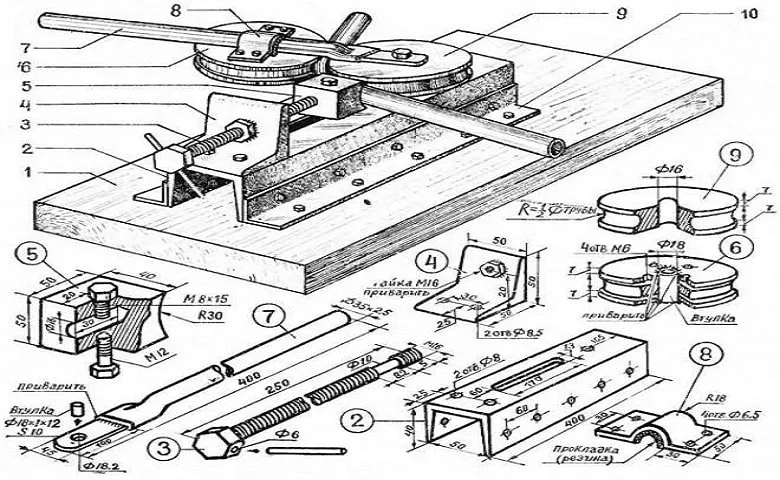

Самодельный трубогибочный станокСамодельный трубогибочный станок

Спецификация-пояснение к схеме:

  • 1 — Деревянная плита; 2 — Швеллер; 3 — Болт;
  • 4 — Уголок; 5 — Специальный сухарь; 6 — Прижимной ролик;
  • 7 — Ручка; 8 — Хомут; 9 — Направляющий ролик;
  • 10 — Крепежные болты уголков.

Вариант 4: Простейший трубогиб из домкрата арбалетного типа.

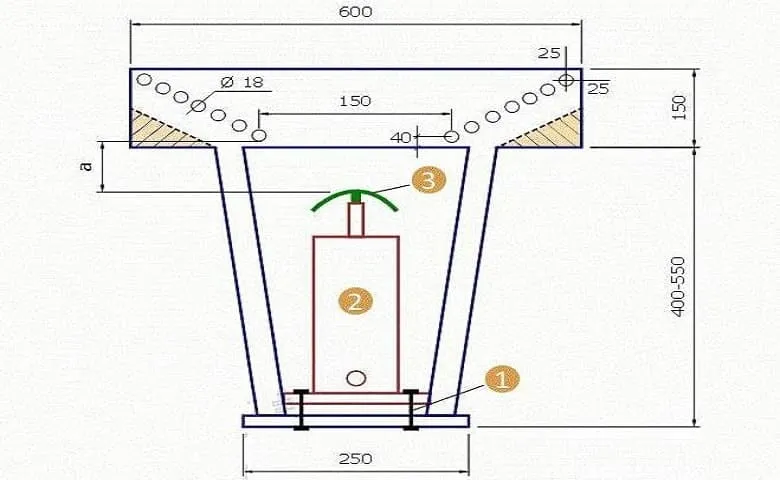

Чертеж арбалетного трубогиба из домкратаЧертеж арбалетного трубогиба из домкрата

Здесь:

  • 1 — Болты;
  • 2 — Домкрат;
  • 3 — Оправка.

Как сделать трубогиб своими руками — основные моменты при разработке

Особенности изготовления устройства зависят от его конструкции и материала, с которым придется работать. Арбалетные варианты не подходят для гибки изделий с тонкими стенками, а деревянные варианты требуют изготовления новых форм.

Арбалетный трубогиб для круглой трубы

Данная разновидность простая в изготовлении и применении.
Особенности конструкции:

  1. Представляет собой устройство, с основным рабочим элементом — треногой, при помощи которой будет осуществляться давление на трубу и зажимы.
  2. Отрезок материала укладывается параллельно зажимам, на треноге устанавливается карман, в который и вкладывается деталь для сгибания.
  3. Во время движения рукоятки, тренога будет надавливать на поверхность, выдавливая ее вперед. Таким образом, удастся согнуть пластиковую или металлическую трубу. Основной недостаток устройства — невозможно точно измерить угол изгиба.

При изготовлении самодельного трубогиба для профильной трубы своими руками арбалетного типа, стоит учитывать, что он подходит лишь для формирования без нагрева, для профиля с круглым сечением. Детали с тонкими стенками необходимо наполнять песком. Часто после аппарата арбалетного типа образуются гофрированные участки или трещины, при недостаточной толщине стенки детали. Нагрузка в устройстве в основном на средину трубки, чем и обусловлены возможные трещины. В автоматических или роликовых приборах нагрузка распределяется равномерно, что сводит к минимуму возможность разлома и трещин.

Составляющие арбалетного трубогибаСоставляющие арбалетного трубогиба

В качестве базы для разработки своего арбалетного трубогиба вы можете использовать вариант 4 из раздела «чертежи» данной статьи.

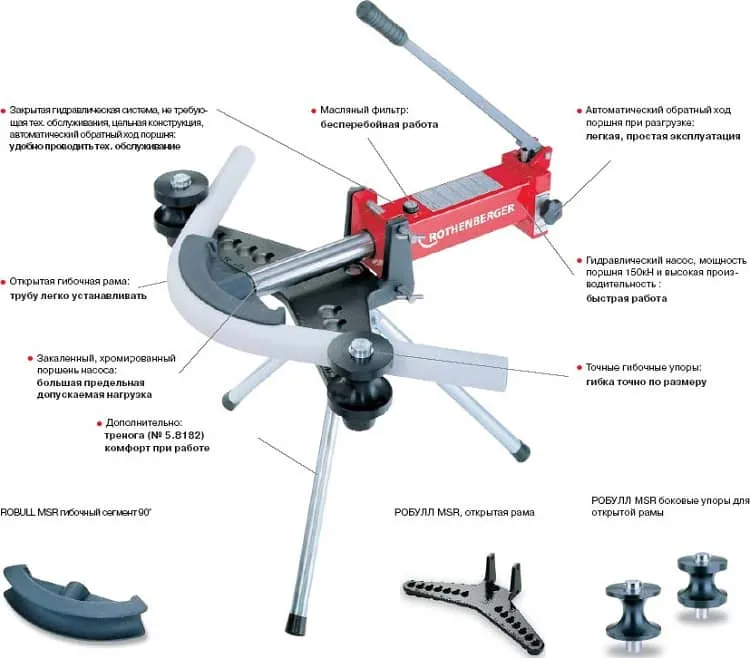

Гидравлический трубогиб

Часто используется гидравлический трубогиб, его преимущество в отсутствии наполнителя, в отверстие арматуры вставлять ничего не нужно. Такой аппарат идеален, если необходимо согнуть деталь квадратного или прямоугольного сечения, без каких-либо выемок, отверстий. Основное недостаток — колебание внутреннего диаметра, что бывает крайне важно во время работы с водосточными трубами. При изменении внутреннего диаметра, уменьшается скорость течения жидкости.

Гидравлическое устройство позволяет выполнять работу горячим и холодным способом. Что идеально в случае применения пластиковых рабочих поверхностей, которые в результате применения холодного метода могут лопаться или покрываться трещинами. Горячий способ позволит избежать изменения внутреннего диаметра трубки.

Трубогиб из дерева

Для работы с алюминиевыми деталями круглого сечения, используют аппарат из дерева. Это несложное устройство, в основе которого лежит доска определенной формы.

Инструкция по сборке ручного трубогиба для профильной трубы своими руками:

  1. Необходимо прикрутить деревянную форму к стационарному столу, чтобы избежать смещения во время работы.
  2. Обычно крепление осуществляется при помощи болтов и шурупов. После этого изготавливается рукоятка для сгибания. Стол должен быть тяжелым, ведь во время работы с толстостенными деталями возможно смещение рабочей поверхности.
  3. Этот трубогиб рычажный, поэтому также нужно сделать рукоятку, которой и будет выполняться основная работа;
  4. Следующий этап создания устройства — упор. Его необходимо монтировать на определенном расстоянии от формы и закрепить шурупами. Он тоже должен быть неподвижен.
  5. Толщина доски должна в 2 раза превышать толщины профиля. В противном случае аппарат не выдержит нагрузки.

Принцип работы аппарата:

  1. Деталь помещается в пространство между шаблоном и упором, и сгибается вручную.
  2. Упор приводится в действие при помощи рукоятки.

Основные недостатки — необходимость создания подходящей формы каждый раз для сгибания новой трубы, отсутствие возможности регулировать угол сгибания. Успех работы зависит от точности изготовления формы. При неправильном выборе толщины, существует риск повреждения рабочей поверхности.
Это простой вариант, но не идеальный, т. к. каждый раз придется делать новый шаблон. К тому же, угол, получаемый таким сгибанием, будет не совсем точным.

Делаем трубогиб из домкрата

Еще одним методом создания, является применение домкрата. Основное преимущество — возможность выбора угла. Домкрат применяется для установки угла гибки и радиуса. Идеально подойдет в том случае, если необходимо сделать выемку в определенном месте. Используется при монтаже систем отопления.
Аппараты и инструменты:

  1. Лебедка
  2. Домкрат
  3. Двигатель
  4. Редуктор
  5. Перемычка
  6. Плита

Таким станком трубогибом профильной трубы своими руками, можно работать в полуавтоматическом режиме. Его использовать проще, чем ручное устройство. Выбирается основание для установки станка. Подойдут уголки с сечением больше 8 мм. Такая толщина обусловлена большим весом конструкции и деталей для работы. К обычному столу стоит прикрепить домкрат болтами. После этого устанавливаются уголки.

Если труба имеет приличный размер, то для сгибания применяются гибкие, стальные трубы большого диаметра. Основная задача, чтобы металл выдерживал давление, и сгибал изделия необходимого сечение и толщины. Подготовьте рамки необходимой формы размера. Домкрат подключается к двигателю, а труба, которую необходимо согнуть, устанавливается между формами и рамками станка. После подключения к сети, подается давление, в результате чего осуществляется сгибание рабочей поверхности по заранее установленному шаблону.

Роликовый трубогиб — пошаговая фото инструкция

Можно собрать трехвалковый роликовый аппарат, но для его изготовления понадобится не один, а несколько профилей. Именно они в данном случае будут играть роль шаблонов. Этот аппарат имеет смысла изготавливать, если основная задача — согнуть трубу не в одном, а в нескольких местах.

Инструменты и детали для изготовления устройства:

  1. Сварочный аппарат, два стальных ролика, которые предварительно обрабатываются на токарном станке.
    Диаметр первого ролика — 100 мм, а маленького — 60мм.
  2. Трубка диаметром 1 ¼ дюйма. Деталь используется для изготовления рычага. У трубки нужны быть толстые стенки, чтобы препятствовать деформации во время работы. Длина рычага 1,5 м.
  3. Стальные пластины толщиной 5мм. Они используются в качестве прокладок во время монтажа роликов.
  4. Болт диаметром 3/4 дюйма и на 1/2 дюйма. Эти приспособления используются для крепления большого и маленького роликов.
    Пилки, молотки, штангенциркуль.
  5. Нужно отметить, что этот станок предназначается для гибки труб диаметром 1 дюйм и не для никаких других диаметров! Если нужен другой диаметр, то можно выточить другие шкивы с соответствующим желобом.

Изготовлением трубогиба для профильной трубы своими руками занимаются, если нужно согнуть деталь диаметром 1 дюйм. Для других размеров такое устройство не подходит.
Роликовое устройство можно изготовить не автоматическим, а полностью ручным, с цепной передачей. Три ролика между собой соединяются при помощи цепи. Для применения, необходимо уложить деталь на два боковых вала, а сверху опустить третий, до достижение необходимого усилия. Для сгибания поверхности, необходимо прокручивать ручку. В результате движения рукоятки, будет перемещаться цепь и два боковых ролика.

Трубогиб с электроприводом

Этот вариант один из самых точных, и простых в использовании, ведь не нужно прикладывать физическую силу. Основное преимущество в автоматизации процесса. Угол гибки максимально точный, низкая вероятность деформация деталей во время работы. Предназначен для формирования медных, стальных и металлопластиковых труб. Трубогиб своими руками для профильной трубы, видео создания которого представлено ниже, применяется для работы с арматурой квадратного и прямоугольного сечения.
Преимущество аппарата:

  1. Безопасность применения, минимальное участием оператора в работе.
  2. Таким образом, возможность получения травмы сводится к нулю.
  3. Это идеальный вариант для работников, которые регулярно занимаются монтажом систем отопления, и водоотведения.
  4. За короткий промежуток времени удастся выполнить большой объем работ.

Трубогибочный станок

Здесь я подобрал видео, которое максимально подробно раскроет тему изготовления гибочного станка.

Видео: трубогиб для профильной трубы своими руками

Как сделать трубогиб своими руками в домашних условиях — видео

Видео — самодельный ручной трубогиб для профильной трубы своими руками
