Пирог перекрытия

Конфигурация деревянных перекрытий между этажами может варьироваться. Чаще всего пространство между перекрытиями заполняется утеплителем, представленным в виде плит из базальтового волокна. Эти плиты выполняют роль теплоизоляции и шумоизоляции.

Утепление перекрытия по деревянным балкам

Утепление перекрытия по деревянным балкам

Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).

Утепление перекрытия по деревянным балкам

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).

Общие советы

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

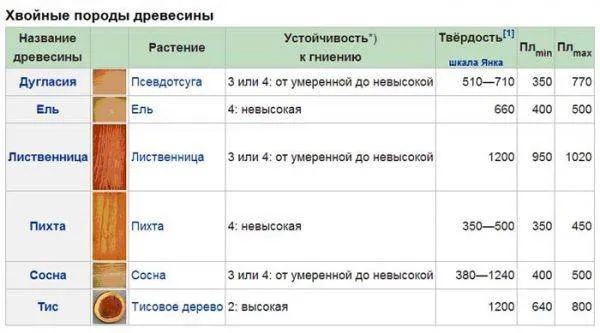

Характеристики древесины, используемой для устройства лаг пола

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента Назначение и описание

Балки или лаги

Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.

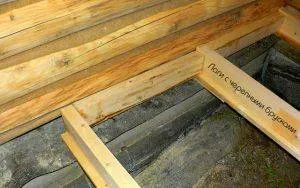

Черепные бруски

Размер – примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.

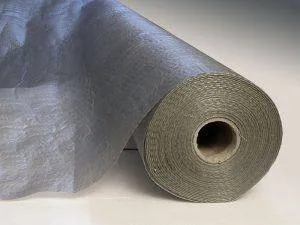

Гидро- или пароизоляция

Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Балки перекрытия пола

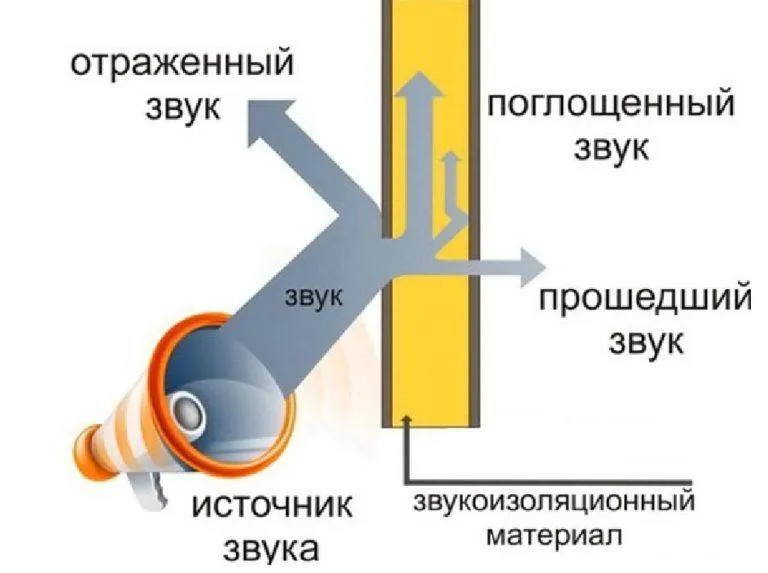

Что такое шум и звукоизоляция

Одним из важнейших факторов комфортной жизни в своем доме является тишина и спокойствие. Добиться этого можно только путем обязательной шумоизоляции межэтажных перекрытий:

дерево – это материал, который хорошо проводит звук и обдает свойствами ретранслятора, кроме того, после непродолжительного времени использования, оно может начать скрипеть;

все предметы помещения, включая шторы, облицовку стен, потолка, мебель также влияют на уровень проникающего шума;

звуки на постоянной основе извне могут сделать жизнь просто невыносимой. Про подобные неудобства могут рассказать жители сталинских домов с деревянными перекрытиями, для которых скрип и заметное присутствие соседей стало обыденностью.

Балки и пол

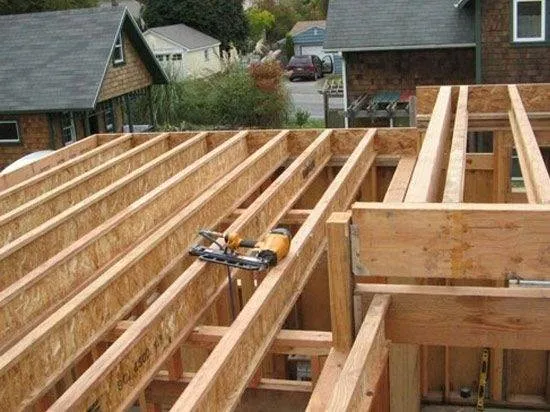

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

  • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
  • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
  • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Каркас пола

Основные элементы деревянного пола

Вначале изучим основные составляющие элементы и главные правила:

  • Подпольное пространство от подкладок до доски пола должно быть не менее 1 см (и не более 25 см для полов на грунте). Это нужно для хорошей вентиляции внутри каркаса.
  • Лаги – это поперечные бруски, которые служат основанием под дальнейшую обшивку досками. Они могут опираться на балки, бетонную плиту, столбики и даже на грунт (при использовании подкладок).
  • Ширина лаг при укладке на плиту должна быть в пределах 80-100 мм  и 100-120 мм при укладке на столбики или балки. Толщина при укладке на плиту должна быть 25-40 мм, а при укладке на столбики – 40-50 мм.
  • Балки – это горизонтально уложенные конструктивные элементы, которые выполняют несущие функции. Они имеют опоры минимум в двух точках на несущие стены.
  • Столбики (подкладки) используют для выравнивания основания. Для лаг толщиной 40-50 мм подкладки устанавливаются каждые 80-110 см.
  • Шаг укладки лаг зависит от толщины обшивки. К примеру, если вы используете самую тонкую половую доску 21 мм, то шаг укладки лаг не должен превышать 30 см.
  • Оптимальнее всего использовать более толстую половую доску 35 мм, и делать стандартный шаг укладки в 60 см, особенно если вы собираетесь утеплять основание. Так вам не придется подрезать утеплитель по ширине.

Алгоритмы работ

Теплоизоляция нижнего перекрытия с обустройством чернового пола

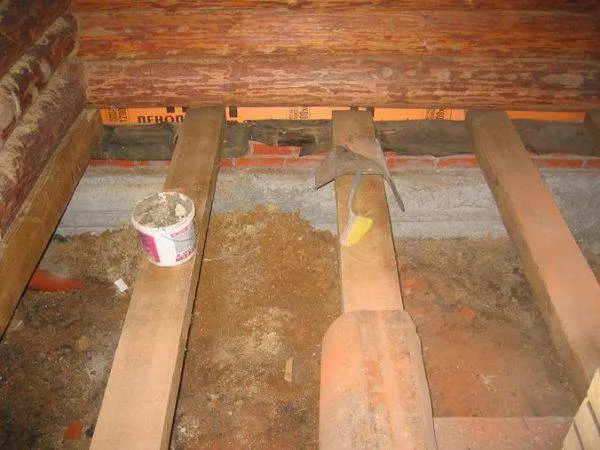

Пол на первом этаже утеплять нужно практически в любой ситуации. Даже если под ним расположен благоустроенный подвал, все равно от грунта и фундамента будет тянуть холодом.

Обустройство пола на первом этаже

Инструкция рекомендует выполнять все работы по такой схеме:

На лаги или бетонное основание укладываем черновой настил, который будет служить основной для теплоизоляционного материала. Этот настил можно изготовить из необрезной доски или из толстой (не менее 15 мм) фанеры. Также подойдут ориентированно-стружечные или цементно-стружечные плиты соответствующей прочности.

Обратите внимание! На схеме выше представлен вариант конструкции, не предусматривающий установки второго слоя лаг. В этом случае настил крепится на специальных черепных брусках

Поверх чернового настила укладываем лаги, на которые будет опираться сам пол. При этом шаг между лагами делаем равным ширине плиты утеплителя – так мы сэкономим время на подгонку деталей по размеру.

  • Высота лаг должна обеспечивать укладку теплоизоляционного материала без сжатия, поскольку при деформации у большинства утеплителей повышается теплопроводность.
  • После этого укладываем на основание гидроизоляционный материал. Если для нас критично важна оптимизация бюджета, то используем плотный полиэтилен, если же нет – приобретаем специализированную мембрану.
  • Поверх гидроизоляционного слоя укладываем плиты теплоизолятора – минваты или полистирола, либо же засыпаем керамзит.

Совет! Зазоры между лагами и пенополистирольными плитами заполняем саморасширяющейся пеной.

Затем можно переходить к настиланию половой доски или к укладке основания для напольного покрытия

При этом важно следить за тем, чтобы между настилом и верхним краем теплоизоляционного слоя сохранялся зазор минимум в 15 -50 мм

Два слоя пароизоляции и обязательный воздушный зазор

Межэтажные и потолочные утепляющие контуры

Утепление чердачного перекрытия по деревянным балкам или перекрытия между этажами проводится по схожей схеме:

Утепление межэтажного перекрытия в деревянном доме – схема размещения основных элементов

  • Потолочные балки внимательно осматриваем, проверяя на наличие дефектов и признаков гниения. При необходимости выполняем ремонт либо усиление конструкции, после чего обрабатываем основу перекрытия влагозащитной пропиткой с антисептиками и огнезащитными добавками.
  • К балкам либо крепим черепные бруски 50х50 см, на которые укладываем черновой настил из досок, либо обустраиваем простой накат из деревянных плит. Он должен быть достаточно прочным, чтобы выдерживать массу утеплителя без деформаций.
  • Выполняем гидроизоляцию чернового настила. Как и в случае с утеплением пола первого этажа, используем пергамин, полиэтиленовую пленку или специальные мембраны.

Совет! Если утепление перекрытий по деревянным балкам проводится в новостройке, то края потолочных опорных конструкций стоит оставить без гидроизоляции: так древесина получит возможность для продолжения естественного высыхания. В домах возрастом более 10 -15 лет этой рекомендацией можно пренебречь.

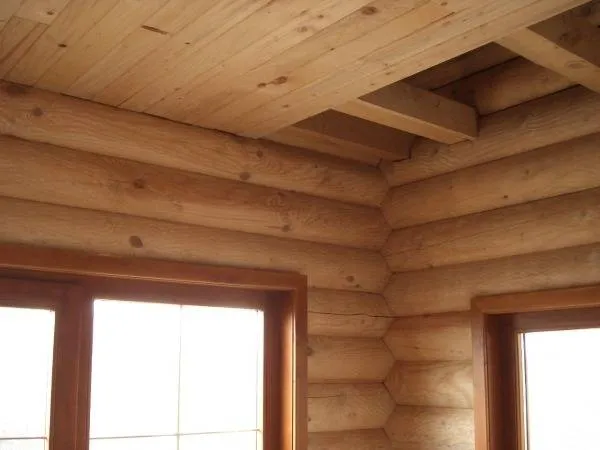

Потолок, подготовленный к отделке

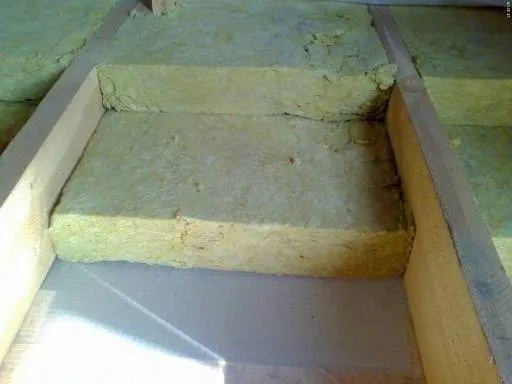

  • Выполняем монтаж теплоизоляционного слоя, укладывая плиты из минеральной ваты или пенопластовые панели. Тщательно герметизируем все щели, задувая их полиуретановой пеной или заполняя обрезками минваты.
  • Сверху в обязательном порядке укладываем пароизоляционной слой. Для этой цели используем либо специальные мембраны, либо рулонные уплотнители с фольгированным покрытием.
  • Поверх пароизоляции набиваем контррейки, к которым крепим доски или плиты пола второго этажа либо чердачного перекрытия.

Еще одним вариантом выполнения работ является утепление потолка изнутри помещения своими руками:

  • Потолочное перекрытие обрабатываем влагозащитным составом, после чего оклеиваем гидроизоляционным материалом (пергамин, пенофол, мембраны).
  • Поверх гидроизоляции набиваем на потолок обрешетку.
  • К поверхности потолка с использованием полиуретановой клей-пены крепим пенопластовые или полистирольные панели. Каждую панель дополнительно фиксируем пластиковыми дюбель-зонтами.
  • Пароизоляционную пленку крепим степлером к обрешетке, после чего выполняем подшивку потолка досками или плитами ОСБ. Зазор между подшивкой и утеплителем оставляем не менее 10-15 мм.

Процесс подшивки потолочного перекрытия

Обратите внимание! Иногда при использовании пенопласта или пенополистирола отказываются от пароизоляции, но делать этого не следует. Даже при задействовании в работе синтетических материалов есть риск накопления влаги в слое утеплителя

Утеплитель

Виды утеплителей

В качестве утеплителя применяют как насыпные, так и рулонные или плитные материалы. Насыпные утеплители это керамзит, вермикулит, шлак, минеральные волокна, стружка.

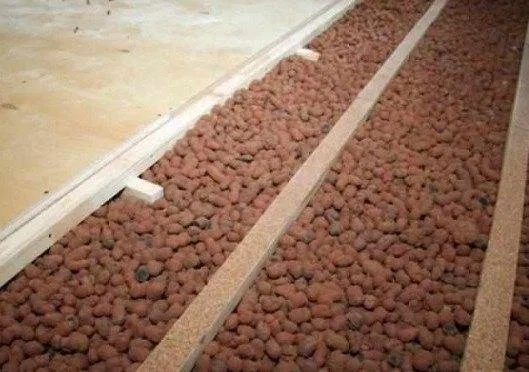

Засыпка керамзитом

Плитные материалы это фабрично изготовленные плиты или блоки из материалов с низкой теплопроводностью. В последнее время приобрели большую популярность пенные полиуритановые утеплители, которые задуваются в пространство утепляемой конструкции.

Минераловатный утеплитель

Но наибольшей популярностью, особенно в частном строительстве, пользуются гибкие, мягкие материалы. Такие утеплители хороши тем, что им легко придать необходимую форму, они удобны при укладке. Самый распространенный утеплитель это так называема минеральная вата в виде матов или рулонов.

Достоинства минераловатного утеплителя:

  • хорошие показатели теплопроводности;
  • не горючий и не поддерживает горение;
  • легкий, экономия на несущих конструкциях;
  • удобство и быстрота монтажа.

Недостатки:

  • гигроскопичность;
  • необходимо основания для укладки.

Разновидности перекрытий по способу крепления

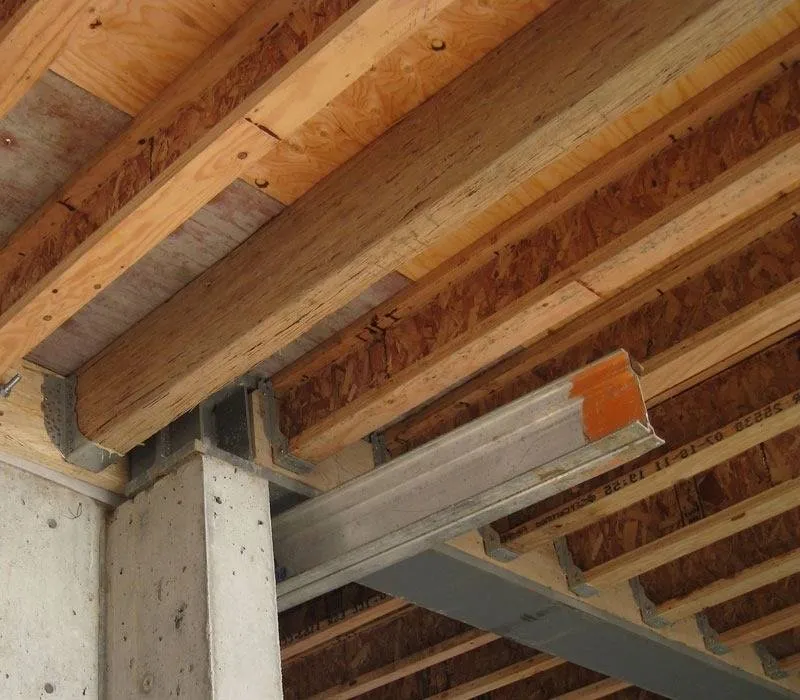

Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:

  1. Установка брусьев в пазы, выполненные в стенах из блока.

  2. Использование металлических фиксаторов, закрепленных к боковым элементам.

Также перекрытия между этажами бывают трех вариантов конструкций:

  • на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;

  • на деревянных ребрах – максимум до 12 м, норма – 5 м;

  • на блочно-ребристых конструкциях – до 15 м.

Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

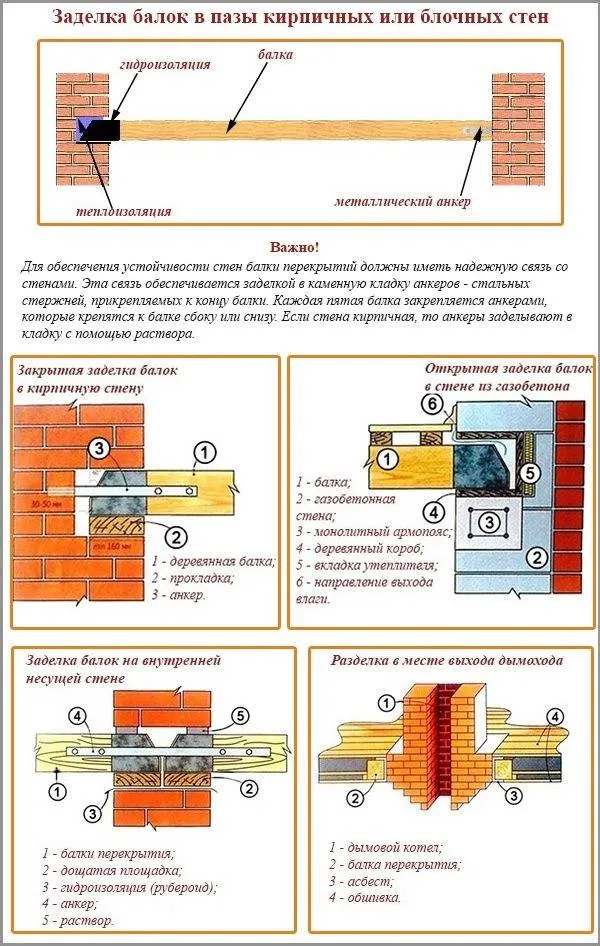

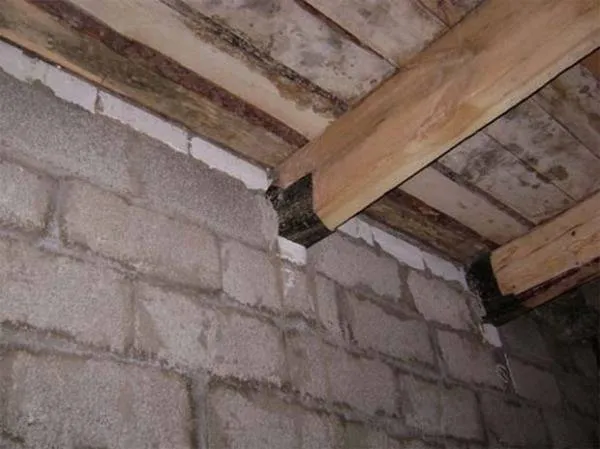

Установка брусьев в пазы

Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.

Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.

Монтаж брусьев в пазы

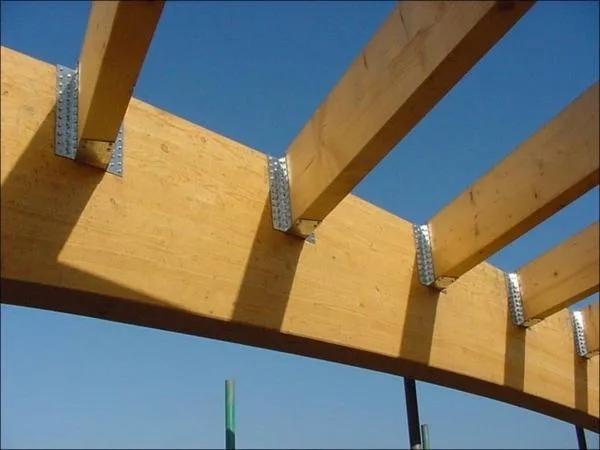

Использование металлических фиксаторов

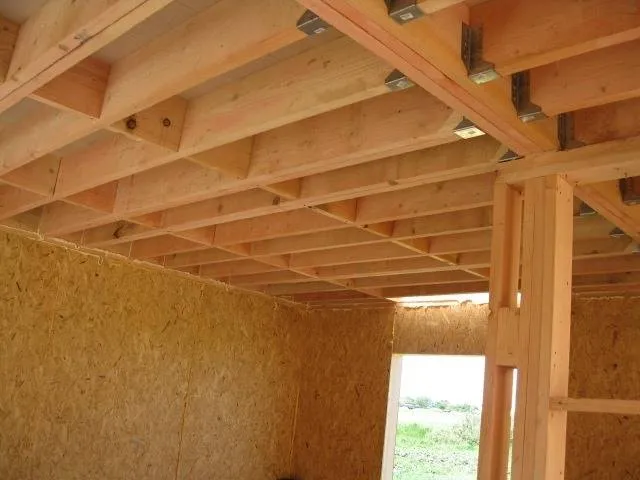

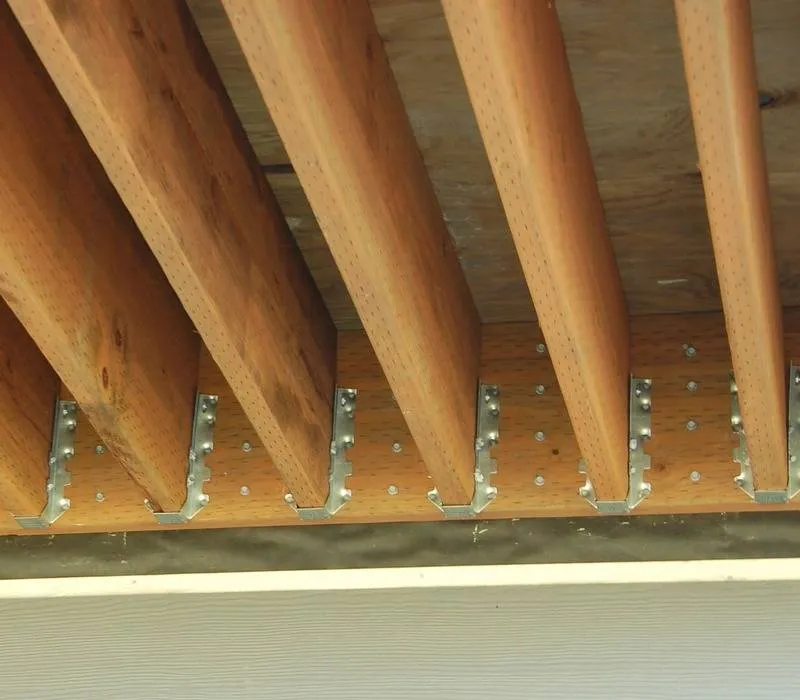

Одним из вариантов крепления деревянных балок является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи ил кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

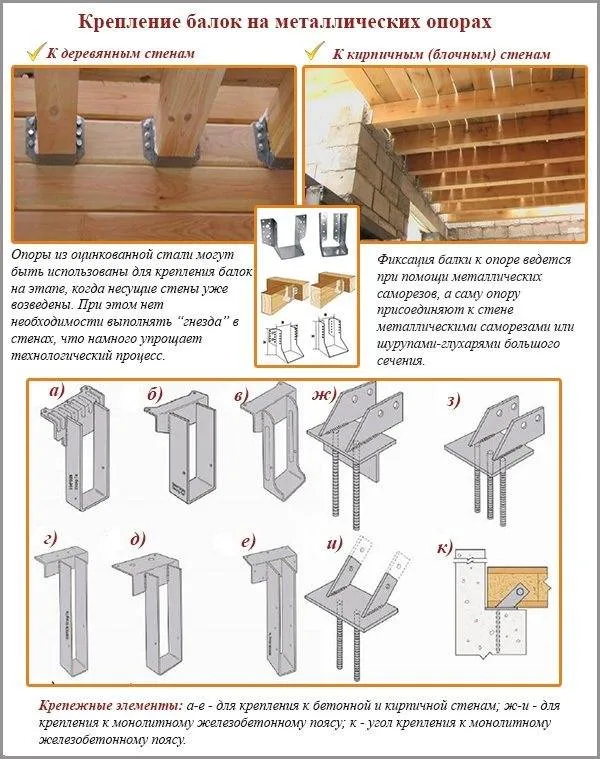

Металлические крепления для монтажа перекрытий

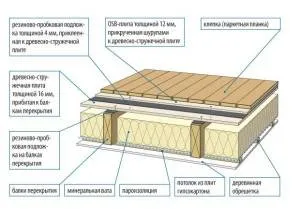

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Технология мембраной звукоизоляции перекрытий дома появилась
недавно, но уже смогла завоевать популярность за счет своего качества,
эффективности и надежности, что не может не радовать. Появилась методика не
специалистами, а простыми людьми, которые постарались продумать все детали и
опробовать на практике.

Звукоизоляция балочных перекрытий создается с помощью
минеральной или базальтовой ваты, которая сочетает в себе не только прочность,
но и легкость, благодаря чему выполнить все работы не составит огромного труда.
Акустический материал предоставляется в большом ассортименте, поэтому всегда
есть возможность выбрать наиболее качественный и практичный вариант.

@Derevyannii dom

Преимущество акустической ваты в том, что она имеет высокий
уровень звукопоглощения, поэтому даже самые большие звуковые волны будут
заглушены без неудобств для жильцов.

Обустройство мембранного звукопоглотителя

«Пирог» звукоизоляции требует внимательного отношения не
только к выбору сырья, но и к соблюдении технологических особенностей,
поскольку только так можно рассчитывать на практичность и удобство последующего
применения

Важно учитывать такие моменты:

Изначально создается каркас с относительно
небольшими ячейками, куда и устанавливается шумоизоляция

Важно монтировать его
не только поверх брусьев, но и между ними. А после этого устанавливается гипсокартон,
который не только выступает в качестве мембраны, но и создает пространство для
последующего декорирования потолочного покрытия

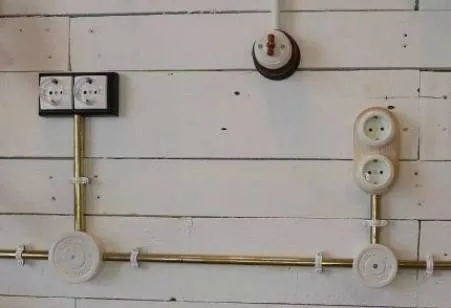

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

  • Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
  • Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
  • Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
  • Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

  • В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
  • Затем идут несущие балки 200*50 мм.
  • Черновой пол из досок 100*25 мм укладывается на черепные бруски.
  • На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
  • Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
  • Сверху утеплитель укрывается пароизоляцией.
  • Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
  • Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Дополнительные элементы конструкции:

  • Бруски сечением 50*50 мм для крепления потолка этажа к конструкции перекрытия
  • Доска чернового пола следующего этажа (возможно использование нестроганой доски)
  • Доска пола чистовой отделки верхнего этажа (строганная доска)
  • Материал утеплителя (минераловатная плита или рулонный утеплитель, которые не горят и достаточно изолируют шум)
  • Материал гидроизоляции (пленочный материал, предотвращающий паровыделение с материала утеплителя и других составляющих конструкции)
  • Антисептическое покрытие для древесины
  • Битумная мастика
  • Декоративные материалы покрытия для потолка и пола.

Выбор материала для деревянных перекрытий

Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.

Кроме балок для выполнения межэтажных перекрытий используют:

  • Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
  • Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
  • Доски пола верхнего этажа – строганую шпунтованную доску;
  • Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
  • Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
  • Антисептик для дерева и битумную мастику, обрезки рубероида;
  • Декоративное покрытие пола и потолка.

Выбор материалов, расчет конструкции

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

  • доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
  • двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
  • LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
  • комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
  • четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
  • двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
  • оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

  • межэтажное перекрытие по деревянным балкам;
  • чердачное перекрытие;
  • подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

  • потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
  • длина пролета (ДП);
  • шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

100×100100×100100×120100×100100×130100×150100×130100×150120×150150×160100×140130×150150×160150×180150×170150×190150×170150×160150×180150×200150×180150×220150×200

ПН

ДП

150 250 350 450
2 м
2.5 м
3 м
3.5 м
4 м
4.5 м
5 м
5.5 м
6 м

Табл. 1 — Сечение балок при шаге в 0.5 метра

100×160150×150120×180150×160150×180150×190150×170150×190150×200150×170150×200150×210150×200150×210

ПН

ДП

150 250 350
2 м
2.5 м
3 м
3.5 м
4 м
4.5 м
5 м
5.5 м
6 м

Табл. 2 — Сечение балок при шаге в 1 метр.

Расчет количества балок для перекрытия производится по следующей формуле:

КБ = ДП/Ш, где:

  • КБ – количество балок установленного сечения;
  • ДП – длина пролета;
  • Ш – шаг.

Общее число балок зависит от количества пролетов.

Для закрепления балок на стенах из бруса или бревна используют различные решения

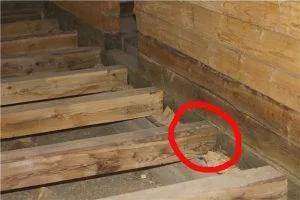

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку

Вид сверху

Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Технология устройства перекрытия пола дома по деревянным балкам, лагам.

Деревянные балки и лаги перекрытия пола дома первого этажа в бревенчатых или брусовых домах укладываются на кирпичные столбы толщиной в 1-1,5 кирпича (под них желательно выкопать небольшие ямы под ширину столбов и залить бетоном на 15-20 см.) на расстоянии 70-80 см. друг от друга , на цоколь здания и врубаются между первым и вторым венцом.

Для предохранения балок и лаг перекрытия от загнивания их укладывают на столбы с прокладкой толя в два слоя с обработанным обрезком доски.

Если дом бревенчатый или брусовый и стоит на столбчатом фундаменте, то балки перекрытия пола дома должны поддерживаться не менее чем двумя венцами. При ленточном фундаменте балки можно врубать в нижний венец.

При строительстве кирпичных домов концы балок и лаг перекрытия закладываются в стены на 25-27 см.

Концы балок и лаг нужно обертывать толстой пленкой или толем чтобы предохранить их от сырости и при укладке следить за тем, чтобы их торцы не соприкасались с кирпичной кладкой стен, т. е. оставался зазор 2-3 см. Осмаливать или обертывать торцы балок и лаг не нужно, так как это способствует их загниванию.

Таблица определения сечения балок для пола.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок ). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Что такое междуэтажные перекрытия?


Междуэтажные перекрытия — это конструктивные элементы, которые разделяют этажи в многоквартирных домах, офисных зданиях, торговых центрах и других зданиях. Они предназначены для разделения пространства между этажами и переноса нагрузки от верхних этажей на нижние. Междуэтажные перекрытия обычно состоят из железобетонных или монолитных железобетонных плит, которые лежат на несущих стенах и балках. Конструкция междуэтажных перекрытий может включать также дополнительные элементы, такие как арматура, стяжки и защитные слои, которые улучшают прочность и долговечность перекрытия.

Видео. Невероятное межэтажное перекрытие | Деревянные балки перекрытия #Shorts

Добавить комментарий
