Дизайн котельной в частном доме — 75 фотографий примеров, советы по обустройству и принципиальные схемы

Открытая и закрытая схемы отопления

Разновидности схем для котельных можно классифицировать как «открытые» и «закрытые«. «Открытая» схема устанавливается с меньшими затратами, но требует более значительных эксплуатационных расходов. В случае «закрытой» системы, нагрев теплоносителя происходит непосредственно в контуре, а насос обеспечивает его циркуляцию.

Основное отличие между этими системами, что в открытой системе теплоноситель в расширительном баке соприкасается с воздухом. А значит часть тепла теряется.

Закрытая схема (самая распространенная) трудоемка при установке, но благодаря ее герметичности, теплопотеря стремится к нулю.

Где котельную разместить

В первую очередь надо помнить:

В одном помещении (независимо от его площади) нельзя устанавливать больше двух котлов.

Все строительные и отделочные материалы должны быть огнестойкие и соответствовать пожарным нормам.

Стены могут быть только кирпичные или из бетонных блоков, заштукатуренные или отделанные кафельной плиткой. Напольное покрытие — бетон или метал.

Обязательны соответствующие вентиляция, особенно для газовых котельных в доме, и дымоход. Не реже трех раз в час воздух должен обновляться. Обязательно должны быть окно и выходящая на улицу дверь.

Габариты топочной варьируются исходя из размеров устанавливаемого оборудования и подразумевают наличие свободного пространства для проведения техобслуживания.

Полный перечень требований к котельным в частном доме в 2018 можно найти в СНиП II-35-76.

Маленькие хитрости

Отделка котельной может быть оригинальной и стильной. Керамогранит яркой расцветки в сочетании с дизайнерскими вещицами и аксессуарами великолепно впишется в интерьер дома. Матовая поверхность с вкраплениями и прожилками добавит объёма.

Уборка не вызовет сложностей. На светлой поверхности совсем не видно пыли.

Двери устанавливают в двух местах. Одна связана с домом, вторая с улицей. Вход оснащают дополнительными конструкциями. Противопожарное металлическое полотно усилит огневой барьер. Расчётного времени 60 минут хватит, чтобы заблокировать очаг возгорания и вызвать пожарных.

Светильники лучше взять классические, компактные без изысков. Подойдут и обычные лампы. На видном месте положите небольшой фонарик на случай отключения электричества.

Не стоит увлекаться украшательством. Всё-таки котельная относится к подсобным помещениям. Главный здесь котёл, о нём и нужно думать. Поэтому умерьте аппетиты и направьте творческую энергию на другие объекты.

Без чего нельзя обойтись в котельной

Собственно, сам котел, в котором и происходит нагрев теплоносителя. Для больших домов потребуется установка коллектора, разводящего теплоноситель между отдельными группами отопительных приборов.

Еще обязательны расширительный чан (бак), водонагреватель, подающий трубопровод и запорная арматура, регулирующая параметры системы отопления.

Не забудьте про автоматику для контроля функционирования системы. Конечно, блок автоматики стоит дополнительных денег, но эти затраты быстро окупятся.

Любая система отопления включает две связанные между собой системы — дымохода (выводит отработанные газы) и вентиляции (приток свежего воздуха, позволяющий повысить сгорание топлива).

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
2. Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
3. Регулировать температуру воды или другого теплоносителя.
4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Газовые котельные

К газовым котельным применяются повышенные требования (инструкция МДС 41-2.2000 и в СНиП II-35-76), а газовые котлы подлежат обязательной сертификации.

Помните, что для получения разрешительной документации потребуется строгое соответствие всем нормативам и нормам. Например, наличие в помещении газосигнализатора.

Котлы менее 30 кВт могут размещаться на кухне при условии:

• наличия хорошей вентиляции на случай появления утечек газа. При этом площадь окна кухни не менее 0,5 кв.м., а ширина дверного проема от 0,8 кв.м,
• стены кухни должна быть из огнеупорных материалов,
• минимальная площадь комнаты — 6 кв.м. с потолками выше 2,5 м.

• Дымоходы для газовых котлов — основные виды и пошаговая инструкция по установке своими руками (видео + 100 фото)

• Двухконтурный газовый котел: лучшие модели, рекомендации по выбору и установке котла своими руками (105 фото)

• Как выбрать твердотопливный котел для отопления частного дома

Для мощных газовых котлов (превышающих 30 кВт) придется выделять самостоятельное здание.

Вентиляция

Для качественного функционирования устройства для отопления газом нужен бесперебойный воздушный поток. Он должен хватать как на поддержание горения, так и на выведение газов.

Чтобы обеспечить хороший воздухообмен устройства минимальной мощности в ветхом сооружении, как правило, хватает природной вентиляцией помещения для топки. Сюда воздух поступает из щелей в оконных, дверных проёмов, а также посредством других не плотностей.

Если в котельной есть герметичные оконные и дверные проёмы, тогда не обойтись без дополнительной вентиляции.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

• соответствующий тепловой генератор,
• обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
• дымоход,
• накопительный водонагреватель,
• блок автоматики,
• комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо. В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки.

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Котельные на жидком топливе

Монтаж такой котельной в доме существенно проще, чем монтаж газовых или твердотопливных аналогов. Размещают такие топочные как внутри, так и вне дома.

Высокая шумность и специфический запах обычно исключают размещение такой топочной на кухне. Разумным выходом будет выделить отдельное помещение с хорошей звукоизоляцией.

• Воздух в системе отопления: 110 фото современных систем отопления и методов стравливания воздуха

• Нержавеющие дымоходы: советы по выбору, правила монтажа, характеристики и пошаговая инструкция от экспертов (90 фото и видео)

• Газовые котлы для дома: рейтинг лучших моделей 2021 года и советы по выбору газовых котлов (90 фото)

Безусловный плюс, что никаких разрешений и согласований не требуется. Нужен только свободный подъезд для транспорта с топливом, а также регулярная заправка котла.

Подводя итоги

Законодательная база часто меняется, поэтому уже на предварительном этапе проектирования топочной важно изучить все действующие нормативы и регламенты. Планируя установить мощную топочную, разумно обратиться в специализированные организаций.

Поверьте, что экономия на работе профессионалов часто приводит к существенной переплате в процессе эксплуатации, а также крайне неприятным и опасным последствиям для жизни и здоровья ваших домочадцев. Даже если котельная небольшая, обязательно проконсультируйтесь со специалистами.

Отделочные работы

Крыша и стены изготавливаются из негорючих материалов. Отделку производят штукатурной смесью. На неё кладут плитку. Керамическая предпочтительнее, так как устойчива к перепадам температур, легко чистится, смотрится элегантно и лаконично.

штукатурка стен в Челябинске

Некоторые предпочитают водостойкую краску. Обычная глянцевая или с эффектом «короед» представлена в различных оттенках. Также разрешается использовать гипсовые листы.

Волокнистая структура с добавлением ксилитных гранул и асбеста надолго сохраняет форму. При нагреве не выделяет токсинов. Максимальный диапазон от 900 до 1000 градусов гарантирует продолжительную эксплуатацию, даже в специализированных помещениях, в том числе в бойлерной и котельной. Огнестойкие листы становятся базой, которая штукатурится и пропитывается особым огнестойким веществом.

Пол покрывают керамогранитом. Это современный и очень прочный материал, влагу не впитывает. Пыль и разводы легко удаляются мягкой губкой или тряпкой.

Потолок в котельной отделывают листовыми вставками. Они не пропускают влагу, не плавятся и не трескаются. Никаких подвесов и натяжных потолков. Помните, используемые материалы должны быть пожаробезопасными.

Котельная как замкнутая система нуждается в периодическом сбросе теплоносителя. Поэтому логично будет сделать отвод к канализации.

Слив осуществляется через дренажный кран на гидрострелке балансировочного коллектора. Совмещённая конструкция отвечает за распределение воды, удаление воздуха и примесей. Количество контуров равняется числу устройств обвязки.

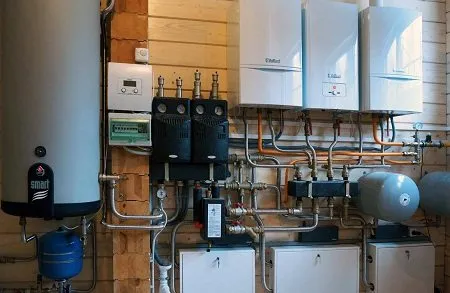

Фото котельных в частном доме

Как циркулирует отопление в многоквартирном доме?

В многоквартирном доме система отопления обычно циркулирует с помощью центрального теплоснабжения. Это означает, что тепло генерируется в центральном котельной, а затем транспортируется по трубам в каждую квартиру.

Тепло передается от котла к теплоносителю, обычно воде, которая затем циркулирует через трубопроводы, установленные вдоль стен здания и внутри каждой квартиры. Обычно в квартире есть радиаторы или конвекторы, которые нагреваются теплоносителем и выделяют тепло в комнату.

Для контроля за температурой в каждой квартире обычно устанавливаются термостаты, которые регулируют подачу горячей воды в радиаторы или конвекторы. Также в систему могут быть встроены клапаны регулирования, которые позволяют балансировать поток теплоносителя между квартирами для более эффективного использования тепла и снижения расходов на отопление.

Обслуживание системы отопления в многоквартирном доме осуществляется централизованно и выполняется специально обученными сотрудниками котельной. Они следят за состоянием и работоспособностью системы, проводят регулярные технические обслуживания и ремонтируют неисправности.
