Использование штангенциркуля: основные правила и нюансы (с описанием нониуса)

Штангенциркуль — это незаменимый инструмент для точных измерений. Но как им пользоваться правильно? В этой статье мы расскажем вам, как пользоваться штангенциркулем и что такое нониус. Получайте точные и качественные измерения с помощью наших советов.

Всем привет!

Не далее, как вчера общался на одном поднадзорном объекте с сантехником и возник у нас вопрос с размерами труб. Так вот выяснилось, что сантехник измеряет размер так: столько-то целых миллиметров и столько-то десятых, ориентируясь по первой риске на нижней шкале. Штангет у него был с точностью 0.1. Я ему: так вы по нониусу смотрите. Он такой: чего? По чему смотреть? Я конечно рассказал и показал, что к чему. Но был не мало озадачен, что профи своего дела в принципе не знал о штангете элементарных вещей. Думаю, на эту тему стоит поговорить.

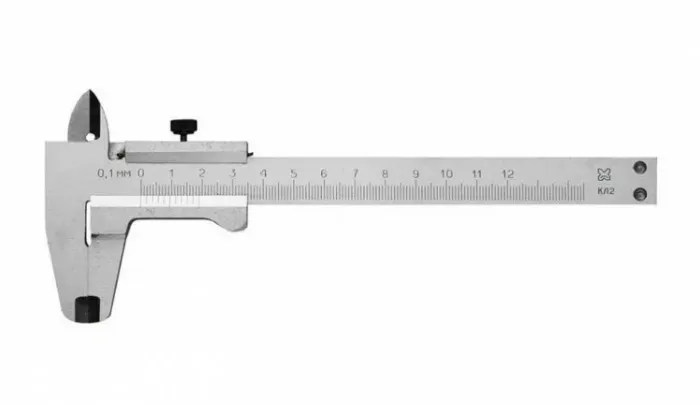

Самый обычный штангенциркуль.

Один из самых конструктивно простых и распространенных измерительных инструментов, который отличается своей универсальностью, высокой точностью показаний и способностью выполнять замеры внутренний и внешних диаметров – штангенциркуль. Среди множества его видов, имеющих, к тому же, разные размеры, можно найти варианты с действительно минимальной погрешностью. Сам инструмент активно применяют в быту, а в машиностроении и токарном деле без него и вовсе невозможно обойтись.

Если вам интересно почему между названиями: штангенциркуль, колумбик и маузер, можно поставить знак равенства, вам сюда: Как правильно: штангенциркуль, колумбик или маузер? Разбираемся в вопросе.

Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий.

Я пользуюсь при общении более коротким названием штангельциркуля-штангель или штангет, когда как. Так вот штангели имеют три типа ШЦ-1,

ШЦ-2

и ШЦ-3.

По маркировке штангели делятся:

ШЦ-I – позволяет определять внешние и внутренние размеры за счет двух пар губок. Глубина отверстий определяется посредством соответствующей линейки.

ШЦ-IС – снятие показаний упрощено за счет стрелочной головки, шестерни которой сцеплены с рейкой, установленной в штанги.

ШЦТ-I – односторонние губки имеют твердосплавное покрытие. Используют в условиях повышенной абразивности.

ШЦК – используют там, где не требуется высокой точности измерений, так как показания снимаются с круговой шкалы, в основе которой лежит пружинный механизм.

ШЦ-II – к двухсторонним губкам добавлен механизм подачи рамки, что позволяет выполнять разметку.

ШЦ-III. Характерная черта – односторонние губки и большие размеры. Неспособен измерять глубину.

ШЦЦ – показания снимаются по цифровой шкале.

Штангель состоит: из губок для внутренних измерений, нониуса, губок для наружных измерений, штанги шкалы и линейки глубиномера.

Длина шкалы на штанге может составлять от 125 до 4000 мм.

Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.

Металлический штангенциркуль изготавливают преимущественно из углеродистой и нержавеющей стали, низколегированных инструментальных сталей 9ХС, ХВГ.

ГОСТ 166-89 – определяет технические условия для штангелей, а ГОСТ 8.113-85 – определяет порядок поверки.

Думаю, рассказывать и показывать, как пользуются штангелем большинство пользователей, нет смысла, а вот что такое нониусная шкала и как ей пользоваться я думаю стоит рассказать и показать.

Штангель, что у меня в руках может измерять с точностью до 0.1 мм, что и обозначено на шкале штанги. А вот эта шкала называется шкала нониуса.

Рассмотрим процесс чтения показаний штангенциркуля при измерении наружного диаметра.

Для того, чтобы определить целое число миллиметров, мы должны посмотреть какому значению на шкале штанги соответствует нулевая риска на шкале нониуса.

Мы видим, что нулевая риска находится между 23мм и 24 мм по основной шкале. То есть наружный диаметр изделия составляет 23 мм, но нужно ещё определить десятые доли. Для этого нам необходимо посмотреть какая из рисок на шкале нониуса, наиболее точно совпадает с рисками на шкале штанги.

Для этого нам необходимо посмотреть какая из рисок на шкале нониуса, наиболее точно совпадает с рисками на шкале штанги. Мы видим, что именно вторая риска нониуса наиболее точно совпадает с риской на основной шкале (в данном случае с 2.5 сантиметровой, но значение основной шкалы неважно), поэтому число долей составляет 0.1 мм.

Если обобщить, то скорее всего я скажу так: Целое число миллиметров в размере определяют по значению риски на шкале штанги, расположенной левее нулевой риски нониуса, а доли миллиметров определяют по значению риски нониуса, которая наиболее точно совпадает с риской на основной шкале. Если нулевая риска шкалы нониуса точно совпадает с какой-либо риской на миллиметровой шкале штанги, то значение размера выражается целым числом.

А теперь давайте проверим точность штангеля на концевых мерах длин. Возьмем к примеру меру 10 мм и 1.3 мм, протрем обезжирив их. Измеряем и вот результат получилось?

Мера 10 мм позволяет сделать вывод, что целые миллиметры штангет меряет правильно.

С мерой 1.3. не так всё гладко , как с 10 мм. Штангет показал 1.2 мм, т.е. имеется погрешность.

Делаем вывод, что наш штангель относительно годен, и всецело доверяться ему нельзя.

Ну вот на этом у меня пожалуй всё. Может быть кто-то освежит забытые познания по работе с штангетом, кто-то услышал про шкалу нониуса впервые, как тот сантехник. Но лишней эта информация явно не была, коли вы досмотрели до конца.

А вообще тема интересная, думаю я расскажу еще и про электронный штангет, довольно интересная тема. Как я его выбирал и почему остановил выбор именно на этой модели.

И в дальнейшем пару слов, может быть скажу и про микрометр. А почему бы нет.

Спасибо за ваше время.
