Бабка для забивания труб своими руками

Многие садоводы стремятся обзавестись собственной водонапорной колонкой на своем загородном участке, чтобы избежать необходимости постоянно бегать за водой. Процесс установки водонапорной колонки начинается с выполнения скважины и забивания в нее трубы. Если рассматривать вопрос о «бабке для забивания столбов» (или устройстве для забивания столбов), то…

Попробуем разобраться более подробно…

Как забить трубу?

Трубы в землю забиваются разными способами, и самый простой, но достаточно сложный – при помощи кувалды. Чтобы это сделать, следует воткнуть в землю трубу и бить по ней кувалдой, загоняя на нужную глубину. Разумеется, чем глубже будет входить труба, тем сложнее это будет делать. Данным методом можно забивать трубы на глубину не более 3-4 метров.

Для забивания трубы можно использовать штангу виде металлического прута диаметром 16-22 мм. Этот прут можно наращивать по мере заглубления, поэтому использовать его можно для больших глубин. Этим прутом наносят удары по концу трубы, а на всю поверхность оказывается растягивающая нагрузка, упрощающая процесс.

Третий способ заключен в использовании специальной бабки. Бабка для забивания труб представляет собой особое приспособление, которое оказывает ударную нагрузку на ствол трубы. Бабки бывают с проставкой и отверстием. Для работы нужно использовать подбабок – цанговое соединение, устанавливаемое в любой части трубы, которую требуется загнать в землю

Как загнать в землю столб?

Для установки ограждения или забора сперва следует вбить в землю столбы. Применять особый земляной бур для создания скважин и последующей заливки бетонной смесью не всегда возможно, и не всегда оправдано, поэтому при невысоких требованиях к надежности можно попробовать вбить столбы своими руками.

Для вбивания небольшого столба малого диаметра на глубину до полутора метров вам, так же, как в случае с трубой, понадобится простая кувалда. Столб нужно зафиксировать, воткнув слегка в землю, и начать забивать сперва слабыми ударами, а затем бить изо всех сил, когда столб ровно войдет в грунт.

Использование бабки

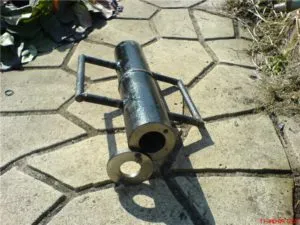

Для вбивания широкого и высокого столба необходимо сделать специальный инструмент, называемый бабкой. Нужно взять метровый кусок трубы, внутренний диаметр которой превысит диаметр столба, то есть, чтобы она легко на него наделась.

Из толстого металлического листа следует вырезать круг по диаметру трубы и один конец заварить. К концу следует приварить что-то тяжелое, к примеру, металлические обрезки. Бабка должна достигать по массе 10-30 кг, и чем она тяжелее, тем проще забивать столбы.

Утяжеляем бабку

Бабка может быть утяжелена таким образом: из металлического листа нужно вырезать круг диаметром, соответствующим диаметру трубы, и приварить не к концу, а в паре сантиметров от края с внутренней стороны. Получившуюся чашу необходимо залить расплавленным свинцом из старых аккумуляторов.

Делаем ручки

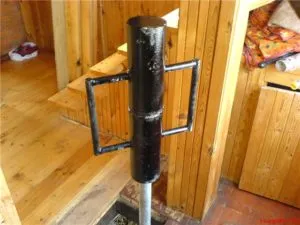

Из прочного металлического прута надо сделать две ручки метровой длины. Конец прутков загните под прямым углом – это и будут рукоятки. Ручки с обеих сторон приварите к трубе – с противоположной стороны от утяжеления. Ручки нужно делать длинными, чтобы они выступали хотя бы на полметра вниз трубы.

По возможности нужно изготовить ручки переменной длины, чтобы изменять ее при забивании столба. Рукоятки для удобства можно обмотать изолентой.

Забиваем столб бабкой

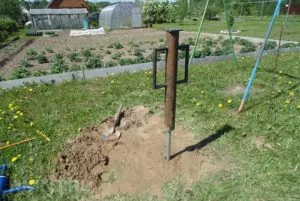

Установив столб в определенном месте, нужно сверху надеть бабку. Поднимайте конструкцию за рукоятки примерно на полметра, а потом с усилием опускайте вниз. Тяжесть инструмента позволит вгонять столб строго вертикально. Труба будет скользить по столбу, а удар направлен строго по оси.

Для облегчения подъема бабки можно поставить треногу, которая возвысится над верхней точкой столба. На верхушке надо подвесить блок, а к бабке приварить прочный крюк.

Взяв прочную цепь или канат, привяжите его к крюку, а затем пропустите через блок. За обратный конец тяните, поднимая бабку, а потом отпускайте.

Забивать столбы таким приспособлением очень легко, и процесс не занимает много времени.

Забивание столбов для забора

Столбы для забора выполняют несущую функцию и отвечают за целостность всей конструкции. От того, насколько правильно и надежно они установлены, напрямую зависит прочность и эстетическая привлекательность всего ограждения. Правильная установка опор может быть произведена разными методами. Самым простым вариантом считается забивание столбов в грунт.

Процедура забивания заборных столбов специальным аппаратом

Выбор материала

Опорные столбы для ограждений могут быть выполнены из самых разных строительных материалов:

При выборе стройматериала следует учитывать его технические характеристики, особенно способность выдерживать нагрузки.

Для фиксации труб в почве чаще всего используется копер или «бабка». Эти специальные приспособления помогают сделать работу быстро и без чрезмерных физических усилий. Использование кувалды для забивания свай предполагает наличия у рабочего опыта и хорошей силы удара, поэтому «бабка» или копер являются наиболее приемлемым вариантом.

Выбор способа установки опор

Прежде чем начать забивать трубы в землю, следует определиться с характеристиками грунта.

Таблица классификаций различных грунтов

Так, например, если для этой цели используется кувалда, необходимо помнить о том, что мастер должен находиться во время работы выше самого столба. Используя копер, следует соблюдать инструкцию по применению, прилагаемую к спецустройству.

Для малокаменистых почв актуально забивать опорные трубы при помощи кувалды. Этот вариант считается эффективным и для возведения ограждений небольшого размера или временных.

Специальное приспособление для удержания столба по уровню

Забивание столбов требует обязательных предварительных расчетов, наличия чертежей и разметки по периметру будущего забора. В местах поворотов необходимо предусмотреть наличие двух столбов в одном углу разметки.

Забивать столбы дешевле, чем бетонировать их, однако, в случае устройства большой ограды одной лишь кувалдой обойтись не удастся. Для строительства массивных ограждений нужно изготовить «бабку» или приобрести копер.

Скважина на даче самому

Наличие автономного источника водоснабжения на даче делает условия нахождения максимально комфортными. Иметь личный источник водоснабжения на даче – это жизненная необходимость, поскольку вы сможете запитать дом, обеспечить полив сада и огорода.

Скважина на даче своими руками – задача в полной мере посильна, кроме того если не прибегать к помощи особых организаций и особому оборудованию, но это в случае если скважина будет неглубокая, в другом случае, без применения спецсредств вам не обойтись.

Выбор места и типа скважины

Перед тем как пробурить скважину, необходимо определиться с ее местом размещения.

Для неглубоких скважин где, в большинстве случаев, отсутствует надежное перекрытие водоносного горизонта плотными глинами, необходимо выбирать место, дабы в радиусе 30 м нет выгребных ям, уборных, компостных куч, в противном случае вы рискуете использовать загрязненную воду.

Для более глубоких скважин, в которых возможно надежное перекрытие, это расстояние возможно сократить до 15 м.

В случае если в радиусе 3,5 км существует свалка, скотомогильник либо кладбище, то от небольшой скважины лучше отказаться, в таких случаях необходимо бурить артезианскую скважину, которая будет иметь надежное перекрытие из глин. Все это может стоить громадных денег, к тому же к месту бурения должен быть вольный доступ для крупногабаритной техники (буровой автомобили, водовозки), так пробурить ручным методом либо с применением малогабаритной установки не всегда получается.

Чтобы быть более-менее уверенным в том, что в выбранном месте бурения будет вода, необходимо при выборе места обратить внимание на растительность. Хорошим индикатором наличия воды являются влаголюбивые растения: лопух, люцерна желтая, рогоза полынь метельчатая. Довольно часто к поиску воды прибегают к способу биолокации (ветка лозы, рамка).

Дабы определиться с типом скважины, необходимо владеть информацией о глубине залегания водоносного пласта, его типе, и о том, сколько вам необходимо воды.

Методы бурения

Существует пара способов бурения скважины, каковые возможно произвести самостоятельно, не прибегая к услугам экспертов.

Бурение скважины без особых высокотехнологичных приспособлений оправдано в том случае, если водоносный слой находится в песках и залегает неглубоко, порядка до 50 м.

В случае если же водоносный горизонт представлен известняками либо глубина будущей скважины будет быть больше 50 м, без применения спецсредств, сделать самостоятельно скважину, вероятнее, не выйдет.

1. Ударно-канатное бурение посредством желонки – несложной метод сделать неглубокую скважину диаметром до 150 мм в мягких породах. Для этого необходимо будет изготовить желонку, ударный стакан, установить треногу с блоком для облегчения работы возможно применить лебедку с механизмом сброса. Желонка должна быть тяжелой, дабы проходить плотные слои глины.
2. Гидробурение – данный метод применим для скважин маленького диаметра и на легких грунтах без плотной глины, но он не подойдет, в случае если имеется возможность встретить на пути бурения плывун. Установку для гидробурения возможно сделать из несложных железных труб диаметром 32 мм, каковые соединяются муфтами. На конце первой трубы необходимо приварить забурник, а к трубе, к которой будет подключен шланг для подачи воды, необходимо приварить ручки, благодаря которым, поворачивая трубу, мы рыхлим породу. Для бурения кроме этого пригодится мотопомпа для подачи воды на дно забоя. На протяжении бурения употребляется оборотная вода.
3. Ручное шнековое бурение – подойдет для неглубоких скважин. Ручной бур возможно сделать из простого рыболовного ледобура, необходимо лишь изготовить штанги для бурения из железной трубы, каковые соединяются посредством шпильки.

Абиссинский колодец

Одним из самых несложных и недорогих способов добычи воды есть сооружение абиссинского колодца, его еще именуют скважинной иглой.

Эта железная колонна собрана из отдельных сегментов толстостенных оцинкованных труб длиной от 1 м до двух метров, трубы соединяются между собой муфтами. Первая труба, которая опускается в скважину, на конце имеет конусообразный наконечник на 2 см больше диаметра трубы.

В нижней части трубы, на расстоянии 50 см от наконечника, сверлятся отверстия диаметром 1 см с шагом в 5 см протяженностью 1 м – это будет фильтр.

Данный участок трубы необходимо обмотать нержавеющей проволокой диаметром 1,5 мм, а сверху обернуть двумя слоями нержавеющей сетки с ячейками не больше 1 мм, лучше галунного плетения, сетка увеличивает площадь фильтрации.

Сетку необходимо стянуть хомутами из нержавеющей стали и для лучшей фильтрации обернуть еще геотекстилем и также закрепить стальными хомутами. Готовый комплект для абиссинского колодца возможно приобрести в магазине либо на рынке, либо сделать самостоятельно. Посредством таковой скважины возможно взять дебит порядка 1 м3/час.

Забивка скважины

Забивку абиссинского колодца возможно делать различными методами, все зависит от геологических условий и имеющегося оборудования.

Забивка посредством кувалды – самый простой, но не самый успешный метод.

Для начала необходимо на забиваемую трубу накрутить хорошо муфту с обязательной подмоткой пакли либо ФУМ ленты для лучшей фиксации, позже в муфту закрутить отрезок трубы, кроме этого с подмоткой пакли – это будет ударная труба.

Данный отрезок необходимо закрутить так, дабы он касался торца забиваемой трубы. Удары наносятся по ударной трубе, она будет мало сминаться, но это не страшно. Чтобы удары равномерно распределялись на все стены скважины, наверх ударной трубы устанавливается деревянный брусок.

Удары необходимо наносить строго вертикально, избегая боковых ударов. При боковых ударах возможно поломать резьбы на трубах, это нередкая неприятность при таком методе забивания. Таким методом возможно забить скважину в легких грунтах, поскольку сила удара маленькая.

Забивка посредством бабки – самый популярный метод, но необходимо иметь особое оборудование – это бабка и подбабок, которую возможно в принципе изготовить самостоятельно. Существует два типа бабок – это заглушенная и скользящая.

Первый тип представляет собой толстостенную трубу (толщина стены не меньше 10 мм) длиною 0,7–0,8 м, на которую сверху приварена железная пластина толщиной не меньше 10 мм, сбоку к бабке привариваются ручки, вес бабки должен быть не меньше сорока килограмм. Пластину необходимо надежно приварить в противном случае при ударах ее может оторвать.

Забивка посредством глухой бабки происходит аналогично как при забивке кувалдой, удары наносятся по ударной трубе.

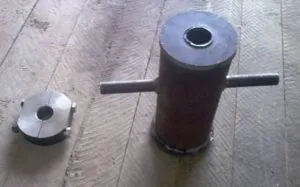

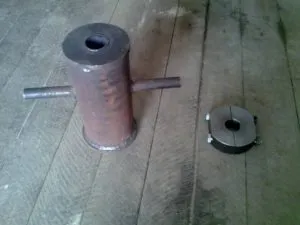

Для забивки скважины посредством скользящей бабки пригодится подбабок – это самый сложный элемент. Он должен надежно обхватывать забиваемую трубу, поскольку по нему наносятся удары бабкой. Обжимной подбабок изготавливается из двух железных пластин, соединяемых болтами.

Внутренняя сторона пластин имеет желоб с канавками для лучшего охвата трубы. При забивании бабку поднимают и с силой бросают вниз на подбабок, при опускании трубы подбабок необходимо поднимать.

Наряду с этим методе забивки сила удара мало не сильный, чем в варианте с заглушенной бабкой, поскольку подбабок, съезжая вниз, ослабляет силу удара.

Забивание посредством штанги – один из самых действенных способов забивки скважины.

Штанга представляет собой железный прут диаметром 16–20 мм, который бросают на дно скважины, удар получается сильный и приходится по наконечнику фильтра, в также время на все резьбовые соединения действует растягивающая нагрузка.

Исходя из этого применение для того чтобы метода оправдано для проходки нетолстых слоев плотной глины, в случае если таким методом бить в сплошной глине, то возможно сорвать резьбовые соединения.

Кроме этого эффективность этого способа понижается при проходке в плывуне, поскольку вода, которая набирается в скважину, смягчает удар прута.

Прут может складываться из отдельных отрезков, каковые соединяются с помощи резьбы, в этом случае неспециализированная протяженность обязана быть больше глубину скважины, дабы возможно было его достать. В случае если нет возможности набрать такую длину, возможно сделать штангу из железного прута, приварить сверху петлю для крепления троса и ударять данной штангой, поднимая и опуская ее над забоем, за трос. В этом случае вес штанги должен быть не менее двадцати килограмм. Дабы уменьшить процесс забивки над скважиной устанавливается тренога с блоком, через который перекидывается трос.

Перед тем как сделать абиссинский колодец забивным методом, необходимо выкопать яму глубиной около 0,5 м, установить в том направлении первую трубу с наконечником и засыпать песком.

На протяжении забивки необходимо неизменно подливать воду в трубу и наблюдать, как она уходит, так определяется водоносный горизонт, в то время, когда вы дошли до водоносного пласта, вода обязана уходить весьма быстро.

По окончании того как скважина готовься , ее в обязательном порядке необходимо раскачать. Процесс содержится в откачивании воды из скважины чтобы около фильтра появилась водяная линза. Кроме этого посредством прокачки происходит промывка ствола и фильтра.

Прокачка делается в два этапа: сперва с меньшей интенсивностью, а позже с большей, насос необходимо брать с маленькой производительностью в противном случае будет «рвать» водяной столб.

Количество прокачиваемой воды в зависимости от условий возможно от 500 до 1000 л.

Водоподъемное оборудование

Для забора воды из скважины употребляется или поверхностный насос, или погружной, реже эрлифт. Какой тип водоподъемного оборудования выбрать, зависит от следующих факторов:

• диаметра скважины;
• глубины динамического уровня;
• дебита скважины.

Для абиссинского колодца погружной насос конкретно не подойдет, поскольку минимальный диаметр насоса возможно не меньше 2 дюймов, а диаметр таковой скважины редко превышает 32 мм.

Подачу воды из абиссинского колодца возможно осуществлять посредством ручного насоса либо поверхностного центробежного, время от времени эти два варианта совмещают.

Вариант совмещения ручного и поверхностного насоса продемонстрирован схеме.

Обустройство скважины

Как обустроить скважину, зависит от местных условий, свободного участка и финансов. Для обустройства скважины употребляется классический вариант – кессон либо более несложный – адаптер. Устройство кессона экономически невыгодно в скважинах, посаженных на песок, поскольку срок таких скважин маленькой, а денежные затраты большие.

В случае если на участке большой уровень грунтовых вод, необходимо использовать пластиковый либо железный кессон, а это весьма дорогое наслаждение. В таких случая лучшим вариантом для подключения скважины будет адаптер, не смотря на то, что он имеет свои недостатки.

При применении адаптера оборудование необходимо будет устанавливать раздельно, в не промерзающем помещении, плюс проблематично вывести отдельный поливочный трубопровод из скважины.

Но исходя из того что дача, в большинстве случаев, эксплуатируется не круглогодично, то экономично обосновано подключать скважину посредством адаптера.

В этом видео создатель показывает, как у него не даче вручную пробурили скважину на воду в шахте за 3 часа:

Фото

Как забить столбы для забора: методы

Ограждение на забитых в грунт опорных элементах

Рано или поздно перед любым владельцем загородного участка встает вопрос об ограждении своей земли. Забор выполняет не только защитную функцию, но также придает участку с постройками законченный вид.

Естественно, конструкция ограды должна быть прочной, чтобы не пришлось каждый год ее поправлять или вовсе перестраивать. Надежность постройки в первую очередь зависит от правильного монтажа каркаса забора, основой для которого служат столбы, удерживающие всю конструкцию.

Способы установки

Металлические трубы применяемые в качестве опорных элементов ограждения

Опоры для заборов делают из металла, кирпича, бетона. Самый распространенный вариант – металлические столбы, которые изготавливаются из профилированных труб разного диаметра и длины. Элементы из металла не требуют сложного монтажа, и на них легко крепятся секции забора из самых различных материалов.

Цена таких столбов очень демократична, а долговечность делает их использование довольно привлекательным.

Чтобы выяснить, как забить столбы для забора, нужно ознакомиться с существующими способами, и сориентироваться, какой из них наиболее подходящий. Опоры устанавливают тремя способами: забиванием, бетонированием, забутовкой. Самым простым и доступным является метод обычного забивания труб в грунт.

Приемы забивания

Эскиз правильной забивки металлической трубы в грунт

Перед началом работ следует наметить, где будут находиться столбы будущего забора. Следует учесть, что расстояние между опорами должно составлять 2—3 м.

Забивка проводится по трем методикам:

1. С помощью кувалды.
2. Установка с применением «бабки».
3. Монтаж с использованием копра.

Независимо от способа забивания необходимо соблюдать следующие условия:

• нижнюю часть заглублять в землю на 1,2—1,4 м;
• начинать монтаж нужно с угловых опорных элементов, затем натянуть между ними шнур, чтобы установить уровень высоты последующих опор;
• при забивании стараться ударять по верху трубы не слишком сильно, чтобы она не ушла в землю больше, чем требуется и не деформировалась. Поднять забитый сверх меры столб на нужную высоту будет намного сложнее, чем ударить еще раз;
• перед установкой опор рекомендуют ту их часть, которая будет находиться под землей, покрыть битумом или антикоррозийным составом. Можно также просто покрасить.

Метод забивания используют для создания легких конструкций. Это может быть ограждение из сетки рабицы, профилированного листа или штакетника. При монтаже ограды из профлиста необходимо также учитывать парусность, и заглублять трубы не менее чем на 1,5 м.

Забивка с помощью кувалды

Забивка опоры ограждения кувалдой

Невысокие ограждения устанавливаются на небольших столбах (до 1,5 м длиной). Чаще для обустройства таких конструкций применяется кувалда. Для забивания используют прокладку из дерева между трубой и кувалдой. Человек, забивающий опору таким способом, должен располагаться над верхним краем опоры, чтобы иметь возможность размаха и сильного удара.

Прием, конечно, дешевый, но одновременно и трудоемкий, требующий больших физических усилий. При использовании кувалды есть риск перекоса столбов, поэтому рекомендуется выполнять эти работы в паре. Один держит трубу вертикально, второй забивает. Причем вертикальность вбитых опорных элементов следует проверять уровнем.

Установка с применением «бабки»

«Бабка» для забивания труб

«Бабка» представляет собой простой самодельный механизм для забивания в землю труб и подходит для монтажа опорных элементов длиной до 3 м. Инструмент можно изготовить самостоятельно:

1. Взять кусок трубы длиной 1 м. Диаметр трубы должен быть больше диаметра столба. Это нужно для того, чтобы труба свободно на него надевалась.
2. На один конец трубы приварить металлический круг, добавить дополнительный груз (металлические обрезки, свинец). Чем тяжелее будет «бабка», тем легче она забьет столб в землю. Масса «бабки» должна быть от 10 до 30 кг.
3. Утяжеляется механизм с помощью металлического круга, приваренного не к самому концу трубы, а с отступом на несколько сантиметров внутрь. Полученная емкость заливается расплавленным свинцом.
4. Для удобства процесса нужно приварить к трубе на противоположном от утяжеления краю две металлические ручки длиной около 1,5 м.

Столб устанавливается в намеченном заранее месте, на него надевается бабка. Механизм поднимают за ручки на полметра и с усилием опускают. Труба скользит по столбу и за счет утяжеления быстро вгоняет опору в землю.

Для большего удобства и облегчения работы можно установить треногу, на которую цепляется с помощью прочного каната или цепи и блока «бабка» (на «бабке» для этой цели приваривается крюк). Для забивки тянут за свободный край цепи или каната, поднимая «бабку», и затем отпускают.

За счет того, что столб находится внутри трубы «бабки», повышается точность нанесения ударов и значительно уменьшается возможность отклонения опоры от вертикальной линии.

Монтаж с использованием копра

Монтаж опор для ограждения с использованием копра

Более дорогой, но надежный способ установки опорных элементов – применение техники. Но не каждому владельцу участка он может подойти, так как не всегда есть возможность свободного заезда техники.

Копер – это специальная строительная техника, которая может устанавливать столбы в почву и выдергивать их. Его используют при монтаже и демонтаже заборов. Она бывает ручной, самоходной и несамоходной. С помощью копра можно установить и демонтировать любой забор за короткое время.

Ограждение можно установить таким способом самостоятельно в сравнительно короткие сроки и за небольшие деньги за счет того, что:

• не нужно копать ямы для установки опор;
• стоимость конструкции удешевляется, так как нет необходимости покупать материалы для бетонирования столбов;
• для установки не требуется применение сложной техники и оборудования.

Поэтому, если грунтовые воды проходят достаточно глубоко, и нет риска расшатывания опоры из-за движения грунта, забор со столбами, забитыми в землю, будет довольно устойчив и долговечен.

При установке забора забивным методом следует учитывать, что:

1. Если грунт недостаточно плотный, столбы может перекосить. Усугубляет ситуацию повышенная парусность. Поэтому перед принятием решения о методе установки опор следует все внимательно просчитать.
2. Забивным способом монтируются только легкие заборы. Если вес ограждения достаточно высокий, то вся конструкция может дать усадку.
3. Забивают столбы только в мелко каменистую почву, чтобы исключить попадание трубы на преграду в виде крупного камня.
4. При ударах верхняя часть опоры может деформироваться.

Если владелец участка решает устанавливать столбы для забора методом забивки, он должен четко определить вид почвы на участке и просчитать парусность, так как она влияет на рекомендуемую глубину и метод установки опор.

Устройство для забивания столбов: виды и принципы работы

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

При забивании столбов ограждения экономится время и расход материалов, кроме того, этот процесс требует меньше усилий, чем бетонирование.

    Основным инструментом здесь является устройство для забивания столбов, которое позволяет заглубить несущие опоры не только быстро, но и максимально ровно.

Такие устройства могут быть заводскими, автоматизированными, или самодельными, собрать которые под силу даже не слишком опытному мастеру.

Процесс забивания столба

Какие столбы можно забивать

Поскольку несущие столбы для ограждений имеют разный диаметр, высоту, и выполняются из разных материалов, нужно точно знать, какие из них можно забивать, а какие только вкапывают и бетонируют. Нельзя забивать столбы, если забор очень высокий и имеет большой вес.

Даже глубокое вбивание опор не обеспечит максимальной надежности, и забор со временем поведет. Также нельзя забивать столбы из бетона и асбестоцементные трубы, так как эти материалы при ударах разрушаются.

Дерево тоже не имеет необходимой прочности, поэтому вбивают деревянные столбики достаточно редко, и только в грунт средней плотности.

Идеальными для забивания считаются металлические столбы диаметром от 40до 150мм и толщиной стали от 3мм. Это могут быть как круглые, так и профильные трубы, но круглые забивать все-таки удобнее.

Итак, если почва устойчивая и плотная, забор не превышает 2 метров в высоту, а обшивка легкая – столбы можно не вкапывать, а забивать.

Также подходит такой способ заглубления, если ограждение временное.

Сейчас существует множество приспособлений для забивания столбов – от гидравлических молотов до габаритных автоматических коперов, устанавливающихся на тракторы.

Как правило, громоздкую технику используют на предприятиях для установки промышленных ограждений; в частном строительстве более оправданно применение компактных гидравлических молотков.

Большинство моделей позволяют быстро забить даже опоры большого диаметра, при этом расход масла будет достаточно экономным.

Гидравлическая установка для забивания

К недостаткам такого оборудования относится высокая стоимость самих устройств, и необходимость наличия передвижной гидростанции. Кроме того, при работе данные устройства издают громкий шум, что также нравится не всем.

Забивание столбов с помощью техники

Самодельные устройства

Изготовить приспособление для забивки стоек можно своими силами. Используя подручные материалы, достаточно просто собрать необходимое устройство, которое в народе именуется «бабой» или «бабкой». Итак, для ее изготовления понадобится следующее:

• сварочный аппарат;
• кувалда;
• отрезок стальной трубы;
• обрезки металла;
• стальная пластина большой толщины;
• металлические прутья;
• тренога;
• крепкий трос и блок;
• лобзик по металлу.

Основным элементом такого устройства является отрезок трубы длиной 1 метр и диаметром немного больше диаметра опоры. Эта труба должна с легкостью надеваться на столб, иначе процесс забивания усложнится.

С одной стороны трубу заваривают, используя круг, вырезанный из стальной пластины. Сверху наваривают обрезки металла для утяжеления устройства.

Чтобы столбы забивать было удобно, вес конструкции должен превышать 10 килограммов.

Самодельное устройство

Иногда этих материалов недостаточно, и конструкция получается очень легкой. В таких случаях круг из пластины приваривают не сверху трубы, а изнутри, немного отступив от края.

Получившееся пространство заливают растопленным свинцом, который можно взять из пришедшего в негодность аккумулятора.

Как правило, после этого устройство набирает нужный вес, и позволяет без больших усилий заглубить столбы.

Принцип работы «бабы»

Для поднятия и опускания конструкции нужны ручки – их делают из двух стальных прутов, согнутых на концах под прямым углом.

Пруты приваривают вертикально по сторонам трубы так, чтобы они выступали за нижний край примерно на полметра. Согнутые части обматывают изолентой для большего комфорта. В отдельных случаях приваривают не две, а четыре ручки.

Готовую конструкцию одевают на столб, за ручки приподнимают на полметра и с усилием опускают обратно.

Забивание столбов самодельным устройством

Поскольку «баба» получается весьма тяжелой, необходимо закрепить ее на треноге, чтобы поднимать не вручную, а с помощью блока и троса. Тренога устанавливается над столбом, к ней крепится блок.

Сверху на устройство приваривают прочный крючок из металлического прута, после чего продевают сквозь крючок и блок стальной трос. Трос также можно заменить металлической цепью или прочным канатом. С помощью этого приспособления поднимать «бабу» гораздо удобнее.

При таком способе заглубления опора вбивается строго по вертикали и не требует подпорок.

Разумеется, собирать подобное устройство оправданно в том случае, если диаметр столбов больше 80 миллиметров, а грунт слишком твердый. Тонкие столбы гораздо удобнее забивать обычной кувалдой, периодически проверяя соответствие вертикали.

Установки для забивания опор

Запомнить:

(1 в среднем: 5,00 из 5)

Как правильно забивать столбы для забора

В статье рассмотрим самые популярные варианты, которые помогают ответить на вопрос, как забить столбы для забора. При строительстве заборов у многих возникают вопросы, связанные с их креплением и установкой, потому что существует несколько способов:

Различные способы монтажа заборных столбов

1. Забивание столбов. Это самый приемлемый способ и по трудозатратам, и по финансам на сегодняшний день.
2. Использование забутовки — засыпание щебнем и утрамбовка специальными виброинструментами.
3. Бетонирование.
4. Устройство ленточных фундаментов для сложных грунтов. Глубина такого фундамента — 100 х 30 см. Ячейки для столбов делают 45 х 45 см. Как видно, глубина таких ячеек намного больше глубины всего ленточного фундамента. Допустим, если траншея для фундамента — 1000 мм, тогда столбы углубляются на 1200–1500 мм.
5. Армирование. Оно производится при помощи обычной строительной арматуры с диаметром от 10 до 16 мм. При армировании используют два способа на выбор — каркасный и непрерывный. При каркасном армировании получаются во время связки решетчатые короба. При непрерывном способе армирование не прерывается даже под воротами.

Как вы знаете, столбы для забора могут быть:

• кирпичными;
• металлическими;
• деревянными;
• красивыми, каменными декоративными;
• монолитными бетонными;
• в виде асбестоцементных труб.

Для заборов из профнастила можно установить опоры из любого материала. Забор из сетки рабицы лучше правильно укрепить металлическими трубами, круглыми и профилированными, с ушками.

Готовые к установке столбы с ушками

К кирпичному забору лучшей опорой будут столбы из кирпича. К деревянным заборам можно применить столбы из кирпича, дерева, металлических опор.

Бетонные заборы будут держаться на литых бетонных столбах и на металлических с большим сечением.
А вот если вам необходимы временные ограждения или заборы из сетки рабицы, то установка путем забивания столбов будет самым приемлемым способом.

О способах забивания

• Применение обычной кувалды и прокладки из дерева, если столбы не превышают по высоте двух метров. Этот процесс является самым трудоемким;
• Забивание при помощи бабки. Из-за направляющей части такой конструкции происходит соосность усилий ударов забиваемых труб;
• Используя копер. Специальное устройство, которое способствует упрощению и ускорению забивания столбов.

Какие случаи приемлемы для забивки, а какие нет

Установка разрешается если:

• На участке малокаменистая почва;
• Присутствуют мергельные породы, то есть с глинисто-карбонатным составом.

Забивание заборных столбов вручную

Нельзя использовать такой способ, когда:

• Слишком мягкая почва;
• Присутствуют каменистые породы на очень большой глубине.

Как забивать опоры бабкой

Бабкой как специальным инструментом можно забивать столбы даже в три метра. Этот инструмент имеет несколько металлических частей. Им пользуются, когда необходимо вбить широкий и высокий столб. Такое приспособление вы можете сделать своими руками.

Для этого понадобится метровая труба, чтобы она по внутреннему диаметру была больше самого столба и, чтобы можно было надеть ее на трубу. Берете толстый металлический лист и вырезаете форму наподобие диаметра трубы, завариваете ею конец трубы.

Чертеж бабки для забивания столбов

Конец трубы должен быть приварен с какими-то тяжелыми предметами, чтобы бабка имела вес до 30 кг. Сделайте две ручки с рукоятками, длиной по метру и обмотайте их изолентой, чтобы удобней было с ними работать. Когда установите столб в нужном месте, наденьте на него бабку. При помощи рукояток вам необходимо поднять конструкцию и с усилием опустить вниз.

Поможет и тренога, которую поставьте над столбом. На верхушку ее приварите блок. Этот блок с использованием каната облегчит забивание основания для забора. Принцип работы простой: вы поднимаете как можно выше блок и с усилием опускаете вниз. Запомните, что такое народное приспособление должно иметь диаметр больше, чем столб.

Копры для забивания основ для заборов

Здесь используется принцип, когда при ударе у приспособления нет пружин и прочих механизмов, которые бы препятствовали движению молота. Это специальное устройство — копер, при помощи которого производится серия ударов.

Такая конструкция упрощает и ускоряет забивание столбов. Машина копер помогает поднимать и устанавливать опоры на место погружения. Копер вы можете использовать как самоходный, так и несамоходный, ручной.

При помощи такой техники подтаскиваются столбы к месту, где их нужно установить, и затем согласно проектному положению их погружают в грунт.

Зафиксировав один столб, копер передвигают на следующую рабочую точку. Такой аппарат, как копер, может производить и демонтаж столбов, прошедших бетонирование. Получается, что в очень короткие сроки можно переделать забор, используя такой агрегат, как копер.

Как подготовиться к работе

Когда вы ознакомитесь с грунтом, рассчитайте правильно количество столбов. Обязательно определитесь с шагами между ними. Приобретите необходимый материал. Желательно для такого метода использовать трубы с диаметром 60 и профилем 60 х 60. Минимальная глубина забивания должна быть от 1,2 метра.

Забивание столбов для забора

Столбы для забора выполняют несущую функцию и отвечают за целостность всей конструкции.

От того, насколько правильно и надежно они установлены, напрямую зависит прочность и эстетическая привлекательность всего ограждения. Правильная установка опор может быть произведена разными методами.

Самым простым вариантом считается забивание столбов в грунт.

Процедура забивания заборных столбов специальным аппаратом

Для забивания свай чаще всего используют кувалду, «бабку» или копер. Тем, кто думает о том, как забить столбы для забора самостоятельно, необходимо выбрать для себя наилучший способ вбивания опор в землю. В некоторых случаях, например, для строительства небольших оград, достаточно использовать кувалду и собственную физическую силу. Если ограждение планируется сделать массивным, то наиболее рациональным станет применение такой специальной техники, как копер.

Выбор материала

Опорные столбы для ограждений могут быть выполнены из самых разных строительных материалов:

При выборе стройматериала следует учитывать его технические характеристики, особенно способность выдерживать нагрузки. При этом рассчитывается предполагаемая нагрузка ветра, вес панелей ограды и интенсивность возможных механических ударов.

В строительстве заборов предпочтение часто отдается металлическим столбам, которые используются в качестве опоры. Такие трубы монтируются путем забивания их в землю, а не бетонирования.

Такой метод установки относится к наиболее дешевым вариантам, однако, требует от рабочих наличия некоторого опыта.

Для фиксации труб в почве чаще всего используется копер или «бабка». Эти специальные приспособления помогают сделать работу быстро и без чрезмерных физических усилий. Использование кувалды для забивания свай предполагает наличия у рабочего опыта и хорошей силы удара, поэтому «бабка» или копер являются наиболее приемлемым вариантом.

Выбор способа установки опор

Прежде чем начать забивать трубы в землю, следует определиться с характеристиками грунта.

Таблица классификаций различных грунтов

В некоторых случаях рекомендуется не бетонировать столбы, а забивать или забутовывать (на песчаных почвах). А если грунт относится к влагоненасыщенным почвам, то надежнее будет бетонировать опоры для забора. Поэтому, прежде чем определиться с типом монтажа, следует понять, какой именно вариант наиболее подходит для типа грунта на конкретном земельном участке. Если трубы для забора планируется не бетонировать, а забивать, то важно сделать эту работу правильно, соблюдая все строительные тонкости.

Так, например, если для этой цели используется кувалда, необходимо помнить о том, что мастер должен находиться во время работы выше самого столба. Используя копер, следует соблюдать инструкцию по применению, прилагаемую к спецустройству.

Для малокаменистых почв актуально забивать опорные трубы при помощи кувалды. Этот вариант считается эффективным и для возведения ограждений небольшого размера или временных.

Специальное приспособление для удержания столба по уровню

Для таких оград в качестве секций используется сетка рабица или недорогой забор из профнастила. В таком случае наиболее рациональным является использование столбов, имеющих в высоту не более 150 см.

Забивание столбов требует обязательных предварительных расчетов, наличия чертежей и разметки по периметру будущего забора. В местах поворотов необходимо предусмотреть наличие двух столбов в одном углу разметки.

Забивать столбы дешевле, чем бетонировать их, однако, в случае устройства большой ограды одной лишь кувалдой обойтись не удастся. Для строительства массивных ограждений нужно изготовить «бабку» или приобрести копер.

Сваи высотой около 300 см заколачивают в грунт «бабкой» — специальным инструментом, который состоит из нескольких металлических частей.

Так выглядит «бабка» для забивания столбов

Это приспособление можно соорудить самостоятельно:

1. «Бабку» нужно сделать в диаметре большего размера, чем диаметр забиваемого столба.
2. К конструкции желательно приварить длинные ручки, которые можно перестраивать в нужном направлении во время процесса забивания.
3. Если сбоку устройства установить дополнительную треногу, на которую свободно натянется канат, то она значительно облегчит поднятие приспособления.

Понадобятся следующие материалы и инструменты:

• Труба около 100 мм;
• Круг, вырезанный из толстого металлического листа;
• Сварочный аппарат;
• Два железных прута, каждый длиной около 100 см;
• Металлические обрезки.

«Бабку» формируют следующим образом:

1. К концу подготовленной трубы приваривается металлический круг. При этом нужно помнить о том, что диаметр трубы для этого приспособления должен быть больше диаметра трубы опоры. Труба устройства должна свободно надеваться на сваю.

   Схема устройства для забивания столбов

2. Один конец трубы необходимо заварить. Затем к этому месту следует приварить обрезки из металла, которые добавят устройству нужный вес (не менее 25 кг). Чем тяжелее «бабка», тем быстрее можно будет забить столбы в землю.
3. Конец каждого из двух прутьев нужно загнуть под углом в 900. Эти будущие рукоятки следует приварить к трубе со стороны, противоположной утяжелению. Каждая ручка должна выступать внизу трубы не меньше, чем на 50 см. Для удобства работы рукоятки обматывают изолентой.

На установленный в нужной точке столб надевается «бабка». Тяжесть предмета поможет забивать опору ровно.

В каждом случае количество ударов определяется самой сваей: как только она становится строго вертикально и перестает шататься, работу можно считать сделанной.

Для того чтобы забить «бабкой» столб, достаточно поднять конструкцию как можно выше и резко опустить ее на вертикально установленную опору.

Строительный копер

Копер — это специальная машина, которая поднимает и устанавливает опору забора в место погружения. Этот аппарат может погрузить сваю в почву или выдернуть из нее столб. Принцип работы машины состоит в том, что она подтаскивает столб к месту установки и обеспечивает его погружение в проектном положении. После фиксации одной сваи машина перемещается на следующую рабочую точку.

Копер в значительной степени облегчает забивание опор или их демонтаж в случае замены забора. Он с легкостью работает даже со столбами, установленными путем бетонирования, что помогает переделать или убрать забор в короткие сроки. Такие аппараты могут быть самоходными, несамоходными и ручными.

Бетонировать столбы или забивать

Забивать столбы забора быстрее, проще и дешевле, чем бетонировать. При выборе первого варианта отпадает необходимость в покупке и перевозке песка, цемента и щебня.

Так как приготовление раствора бетона является достаточно трудоемким, то и вопрос трудозатрат значительно снижается.

Забивание столбов является приоритетным для торфяного или песчаного грунта, где подготовленная буром лунка разбивается в процессе бетонирования, что усложняет ее фиксацию.

Использование специальных устройств (копер, «бабка») в процессе вбивания свай в землю делает их более устойчивыми. В некоторых случаях такой метод возведения опор предпочтительнее, чем устройство бетонирования.

Забивание столба автоматическим копером

Но при этом забивание опор не является рекомендованным для строительства заборов, рассчитанных на многолетнюю эксплуатацию. Дело в том, что даже обработанный антикоррозийными средствами забитый в землю столб начнет гнить раньше, чем аналогичная свая, забетонированная в грунт. Отдавать предпочтение забиванию столбов, а не бетонированию, следует при строительстве временных ограждений, срок службы которых не превышает пяти лет.

Как правильно установить столбы для ворот?

Установка столбов для ворот — это важный этап при установке ворот на участке. Правильно установленные столбы обеспечивают необходимую жесткость и устойчивость ворот, а также защиту от деформации и повреждений.

Вот основные шаги, которые необходимо выполнить при установке столбов для ворот:

1. Выберите место для установки столбов. Определите их расположение в соответствии с размерами ворот и желаемыми характеристиками.

2. Приготовьте ямы для установки столбов. Размеры ям должны соответствовать размерам столбов и составлять не менее трети их высоты.

3. Залейте дно ямы слоем щебня или крупной гальки толщиной около 10-15 см. Это позволит обеспечить дополнительную устойчивость и защиту от смывания грунта.

4. Установите столбы в ямы, выравнивая их по уровню. При необходимости, использование рейки и уровня поможет добиться точности.

5. Залейте ямы бетоном, заполнив пространство вокруг столбов. При этом обеспечьте, чтобы бетон был плотно уплотнен и не имел воздушных полостей.

6. Оставьте столбы на несколько дней, чтобы бетон мог полностью высохнуть и закрепиться.

7. После высыхания бетона установите ворота, следуя инструкциям производителя.

Важно, чтобы установка столбов проводилась с соблюдением всех необходимых мер безопасности. Также, для установки столбов рекомендуется обращаться к профессиональным мастерам, чтобы обеспечить максимальную надежность и долговечность конструкции.
