В наше время для ограждения загородного участка часто применяется профнастил. Чтобы поддержать общий архитектурный стиль, ворота и калитки также выполняют из этого материала. Каркас для данных изделий изготавливается из профильной трубы. Этот материал эстетичен, удобен в обработке, обладает высокой прочностью. Обладая навыками в сварочном деле, можно изготовить красивые и надежные ворота самостоятельно. Разберемся, как сварить ворота на забор из профильной трубы своими руками.
Материалы для изготовления
Для изготовления ворот понадобятся:
- Профильная труба.
- Профильный лист для обшивки каркаса.
- Заклепки или саморезы для крепления профлиста.
- Ролики для откатных ворот.
- Фурнитура: замки, петли, ручки.
Профильная труба может быть следующих размеров:
- 60 х 30 мм для изготовления каркаса ворот;
- 100 х 100 мм для столбов;
- 40 х 20 мм для перемычек и ребер жесткости.
Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

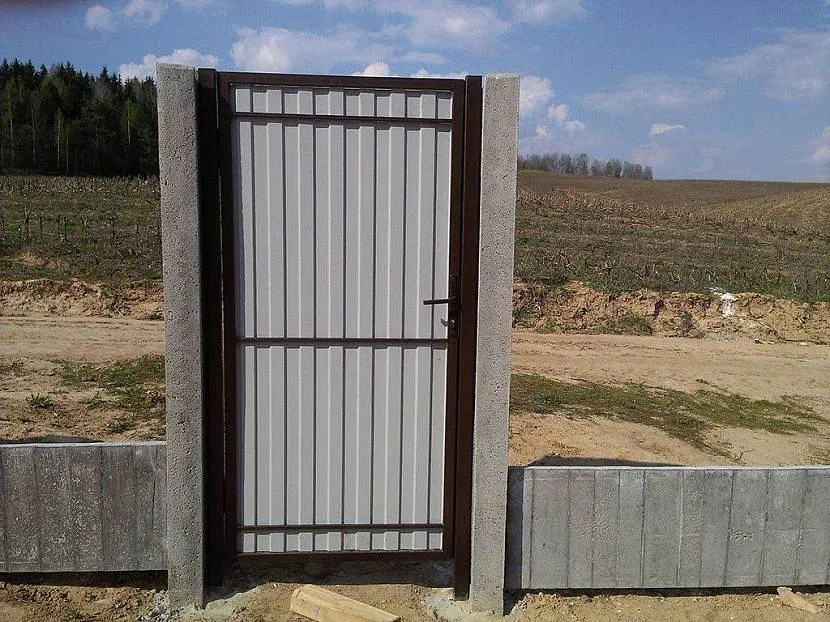

Изготовление калитки
Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

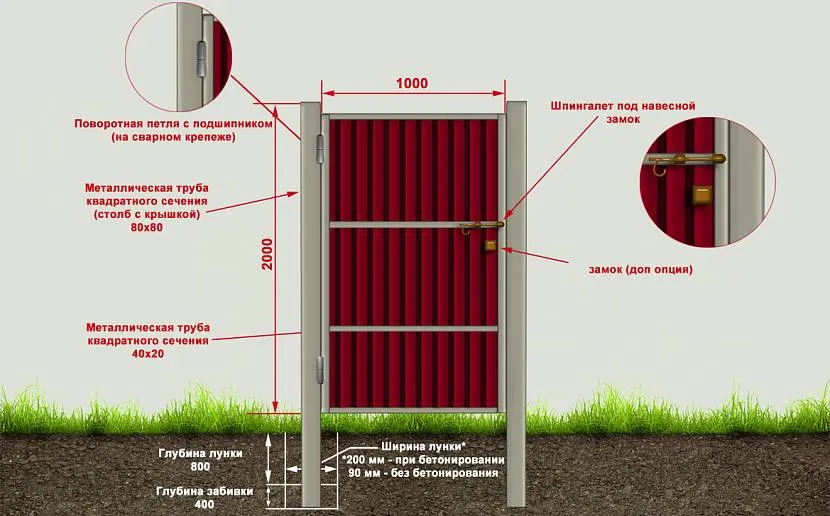

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.
Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.
Основные этапы изготовления:
- Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
- Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
- Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
- К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
- Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
- Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
- На готовую калитку крепится ручка и замок.

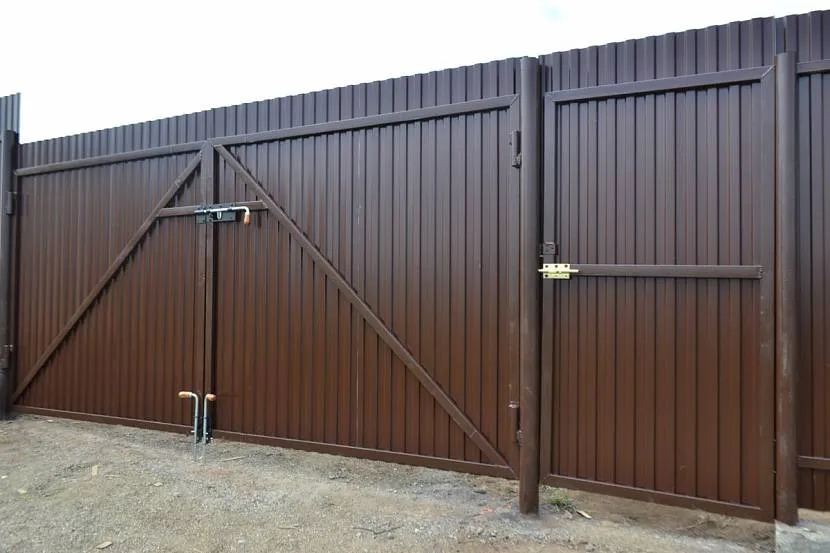

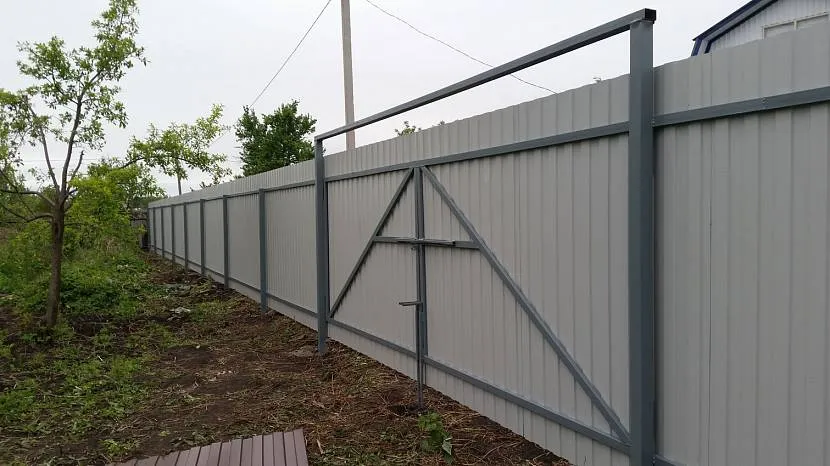

Изготовление распашных ворот
Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:
- простота изготовления;
- дешевизна;
- надежность.
К недостаткам можно отнести:
- большая зона открывания ворот;
- сильное воздействие ветровых нагрузок.

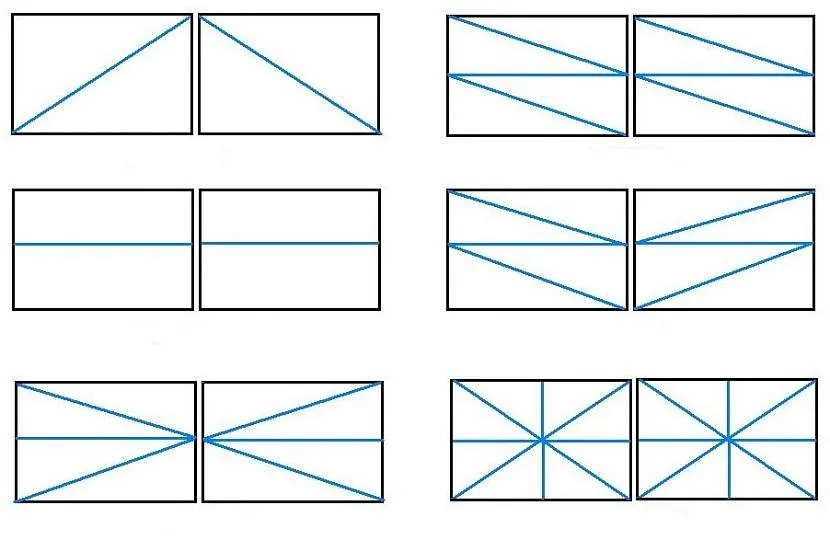

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.
Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.
Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.
Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.
Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

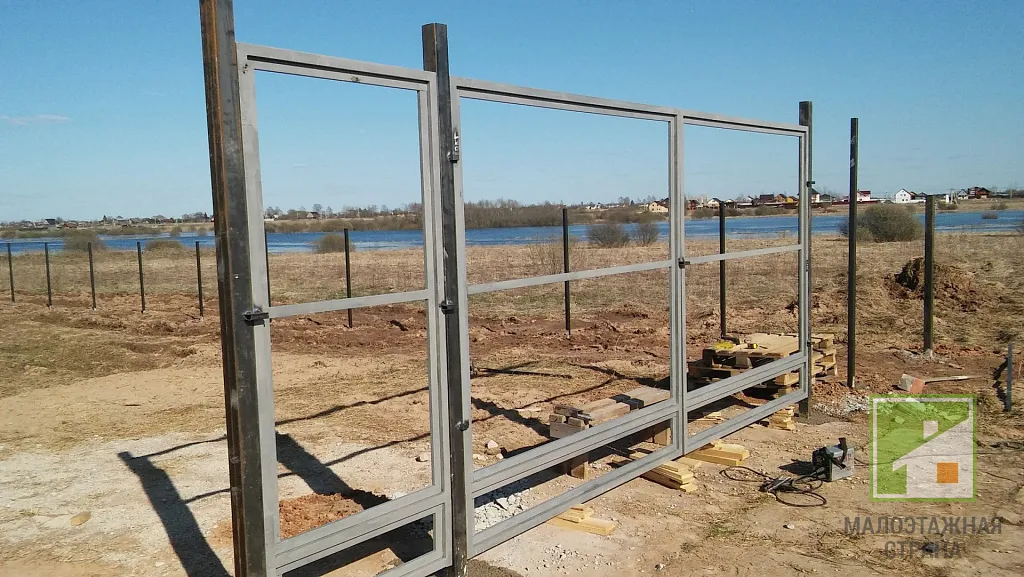

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:
- по чертежу с соблюдением углов 45° выпиливаются заготовки;
- для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;

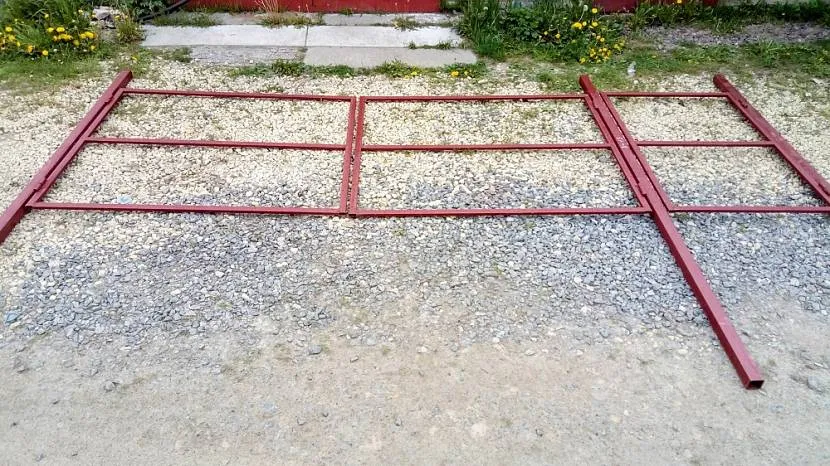

- далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
- все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;
- привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
- ворота привариваются к столбикам 100 х 100мм;
- вся конструкция зачищается, убирается ржавчина, окалина;
- ворота покрываются грунтовкой.
Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:
- снимаются завесы со створками;
- столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
- после затвердевания бетона навешиваются створки;
- окрашивается конструкция;
- к каркасу с помощью саморезов или заклёпок крепится профлист;
- врезается замок, устанавливаются ручки, шпингалеты.
Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.
Пример, как изготовить распашные ворота из профильной трубы в видео:
Раздвижные ворота своими руками
Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.
Раздвижные ворота бывают двух видов:
- Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
- Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.
При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.
Достоинства раздвижных ворот:
- возможность ручного и автоматического управления;
- отсутствие ограничений по высоте и тяжести проходящего транспорта;
- лёгкость в изготовлении;
- отсутствие необходимости обслуживания.
Недостатки:
- необходимость в более мощных несущих опорах;
- требуется большая ширина забора для открытия створки.

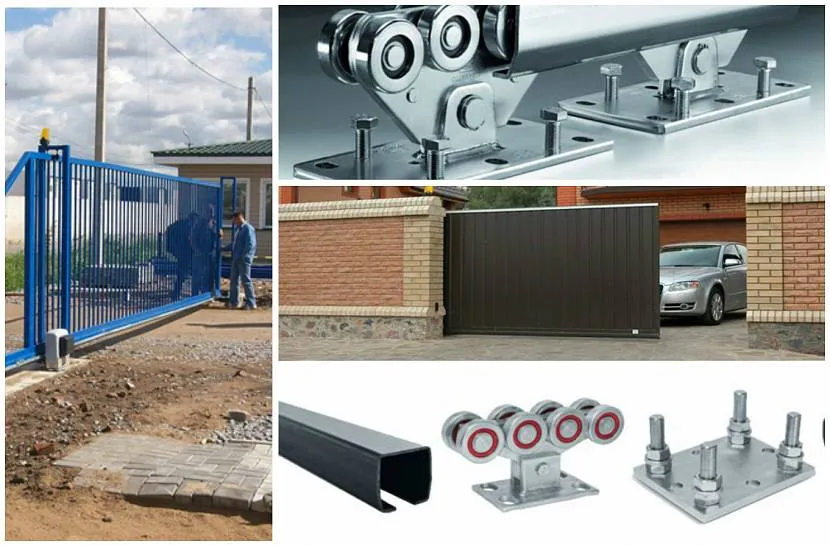

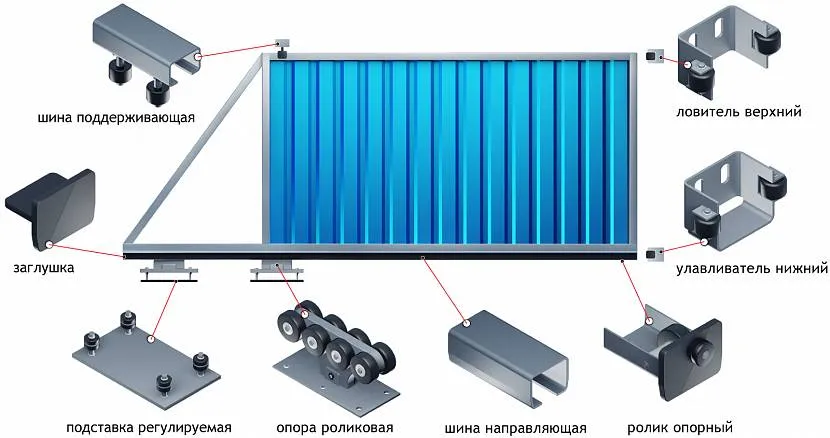

Основные элементы раздвижных ворот:
- Верхний улавливатель.
- Поддерживающая шина.
- Зубчатая рейка.
- Нижний ограничитель.
- Ролик опорный.
- Направляющая.
- Регулируемое крепление откатной тележки.
- Откатная тележка.
- Сервопривод.
Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

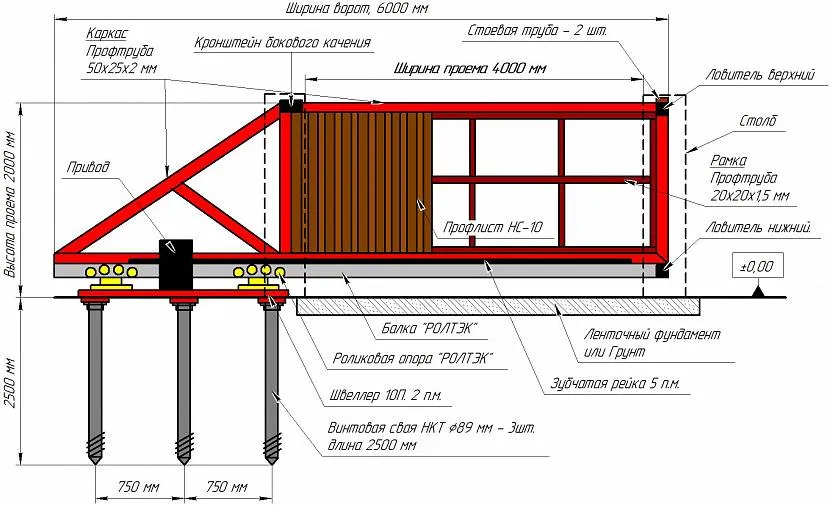

Для изготовления ворот из профильной трубы в первую очередь требуется чертеж со всеми размерами, габаритами, местом для отката. Ширина проема ворот должна быть не менее 3 метров, однако при заезде под углом ширину ворот следует сделать больше. Высота ворот должна быть на 10 см ниже забора. Делается это для того, чтобы спрятать направляющие и приемные ролики.
Дальнейшее изготовление откатных ворот производится по следующему алгоритму:
- Производится установка столбов. В качестве столбов можно использовать как кирпичные или бетонные столбы, так и профильные трубы сечением 100 х 100мм. Для их установки выкапывается яма глубиной не менее 1 метра, устанавливаются столбы и бетонируются.
- Монтируется фундамент под откатные ролики. Фундамент может быть как прямоугольной формы, так и в форме буквы «П» . Основу его выполняет металлический швеллер шириной 200 мм, к которому приварена арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Есть вариант установки откатных роликов прямо в бетон, без использования швеллера и последующей сварки. Для этого потребуется закрепить площадку ролика с помощью загнутой внизу арматуры и соединить ее с основным каркасом фундамента.
- Изготавливается каркас ворот. Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу производится нарезка профильных труб необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует зачисть и обезжирить. Так как длинна ворот большая, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временный деревянный каркас. Для этого в землю забиваются колышки по всем углам и стыкам створки ворот. На эти колышки устанавливаются трубы и соединяются с помощью сварки.
Сварка производится в несколько этапов. Сначала соединяемые элементы прихватываются, и проверяется диагональ рамы. Если значения в норме, конструкция сваривается окончательно. К нижней балке каркаса ворот приваривается направляющая. По окончании сборки, сварочные швы зачищаются, каркас грунтуется и окрашивается.
К несущим столбам приваривается:
- Одиночная стойка из профтрубы 60 х 40мм, на которую будут крепится верхний и нижний улавливатели.

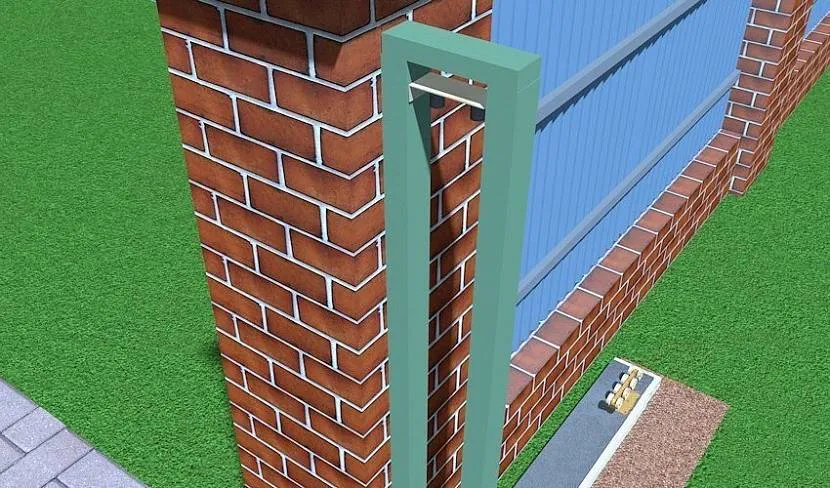

- Со стороны фундамента приваривается П-образная конструкция из такой же трубы, в которой будет двигаться створка.
- На одиночную стойку устанавливаются верхний и нижний улавливатели. На П-образную – поддерживающая шина.
- К швеллеру привариваются крепления для откатных тележек.
- Каркас ворот устанавливается на штатное место. В направляющие заводятся откатные тележки, которые в дальнейшем соединяются болтами со своими креплениями.
- К нижнему переднему краю ворот монтируется опорный ролик. Он должен четко входить в нижний улавливатель.
- Производится регулировка ворот с помощью болтовых соединений на откатных тележках.
- Все сварные швы зачищаются и окрашиваются.
- Производится облицовка корпуса ворот профильным листом. Для этого применяется материал толщиной не менее 0,4мм. Профлист крепится с помощью кровельных саморезов или заклепок.

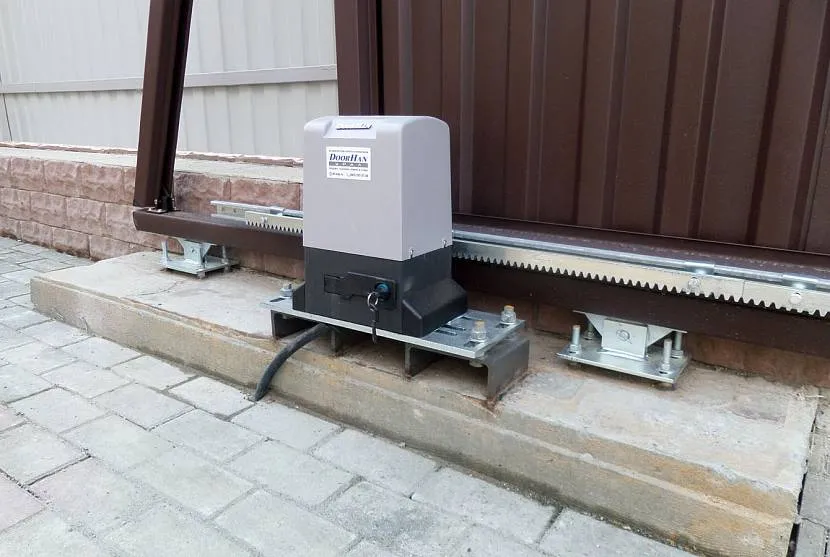

- Производится монтаж электропривода. На всю длину ворот крепится зубчатая рейка. Она прикручивается саморезами к нижней профильной трубе. Запрещается прикручивать рейку к направляющей. На фундамент ворот крепится приводной серво-мотор. Его зубчатый вал должен войти в зацепление с рейкой. Так же на рейке устанавливаются концевые выключатели на открытие и закрытие ворот. Подключение электромотора и включателей производится по приложенной к ним схеме.
В этом видео о том, как сделать откатные ворота:
Заключение
В наше время сварить ворота своими руками по силам любому технически подкованному человеку. Для этого необходимы чертежи и инструмент. А такие современные материалы как профильная труба и профильный лист обеспечат высокую надежность, долговечность и отличный внешний вид изделия.
Отправим материал на почту
Как рассчитать профильную трубу на изгиб?
Для расчета профильной трубы на изгиб необходимо знать следующие параметры:
- Радиус изгиба (R) — это расстояние от оси изгиба до наружной поверхности трубы.
- Толщина стенки трубы (t).
- Длина отрезка трубы (L) между точками начала и конца изгиба.
- Угол изгиба (α) — это угол между линиями, проходящими через ось изгиба и касательную к наружной поверхности трубы в точке начала и конца изгиба соответственно.
Для расчета профильной трубы на изгиб можно использовать следующую формулу:
L = π * R * (α/180) + 2 * ((t/2) / tan(α/2))
где π — это число «пи» (округленное до 3,14)
Эта формула позволяет определить длину отрезка трубы (L), необходимого для создания изгиба с заданными параметрами.
Пример: Допустим, у нас есть профильная труба с толщиной стенки 3 мм и радиусом изгиба 50 мм. Нам нужно изготовить из этой трубы отрезок длиной 500 мм с углом изгиба 45 градусов. Как рассчитать необходимую длину отрезка трубы?
L = π * 50 мм * (45/180) + 2 * ((3 мм / 2) / tan(45/2)) L = 78,54 мм + 1,51 мм L = 80,05 мм
Таким образом, для изготовления отрезка профильной трубы длиной 500 мм с углом изгиба 45 градусов необходимо использовать трубу длиной 580,05 мм.
