Познакомьтесь с мастерством создания неповторимой коптильни из 200-литровой бочки своими руками! Наша подробная инструкция поможет вам шаг за шагом освоить процесс и превратить обычную бочку в функциональное чудо для кулинарии. Откройте для себя радость гастрономических экспериментов с нашей коптильней, которая подарит бесценные впечатления и неповторимые вкусы.

Как сделать коптильню из 200 литровой

Как устроена коптильня холодного копчения?

Размеры коптильни холодного копчения нам абсолютно не важны, вы можете сделать коптильню таких размеров, какие только придут к вам в голову. Сейчас мы подробнее рассмотрим из каких частей состоит установка холодного копчения.

Камера для копчения

В этой камере будут находиться продукты для копчения, к ней подсоединяется трубопровод для подачи дыма. Также в камере следует предусмотреть металлические решетки для укладывания продуктов.

В верхней части монтируется для отвода уже использованного дыма. Некоторые умельцы могут быстро изготавливать деревянные коптильни холодного копчения своими руками.

Но специалисты утверждают, что от копчения за короткий срок ухудшается состояние древесины, и поэтому больше чем на 1 сезон вам этой коптильни не хватит.

Дымогенератор

Эта специальная установка, она состоит из компрессора и специальной камеры, в которой будет происходить медленное сгорание опилок. От них и будет образовываться большое количество дыма.

Охладитель

При сгорании твердого топлива в любом случае образуется горячий дым, поэтому его следует предварительно охладить прежде чем отправлять в камеру.

В домашних условиях можно сделать простой охладитель из 20-литрового ведра и медной трубки. Трубка загибается в виде спирали и монтируется в ведро, для герметизации можно использовать холодную сварку.

Посмотрите еще здесь!

Затем в ведро заливается холодная вода со льдом, в итоге охладитель готов. Проходя по змеевику дым будет хорошо охлаждаться.

Сборка камеры

Наша коптильня будет без охладителя, в качестве него будет выступать стальная трубу. Проходя через нее дым уже будет отлично остывать, поэтому мы обойдемся без дополнительной охладительной установки.

  1. Создавать крупномасштабные чертежи коптильни холодного копчения мы не будем, так как все можно делать уже в процессе.

Для камеры нам понадобится стальная бочка, 100 литровая нам отлично подойдет. Продукты нужно на что-то укладывать, поэтому нужно сварить простую конструкцию.

Возьмите 4 отрезка арматуры длиной 70 сантиметров, затем вырежьте металлическую сетку по размерам бочки. Далее приварите 3-4 слоя сетки к арматурам, в итоге получится удобная конструкция. Ее легко загружать продуктами, а затем помещать в бочку.

Посмотрите еще здесь!

В верхней крышки бочки просверлите отверстие и приварите в нему стальную трубу. На трубу закрепите с помощью проволоки кусок резины небольшого размера. Это необходимо для того, чтобы из бочки выводился дым, а также в непогоду в бочку не сможет попасть дождь.

Также просверлите отверстие сбоку бочки на расстоянии 15 сантиметров от дна. Затем вкрутите в отверстие штуцер, к нему будет подсоединяться дымогенератор.

Сборка дымогенератора

Для изготовления дымогенератора в основном используются стальную трубу диаметром 5 мм и высотой 1 метр. Но вы вполне можете приобрести недорогую трубу дымоотвода, она также отлично будет выполнять свою функцию.

У трубы нужно заварить верхнюю часть и дно, для этого можно использовать стальной лист. Его вырезают ножницами по металлу, а затем тщательно привариваются.

После этого дрелью сделайте два отверстия сбоку трубы, они должны располагаться ближе к дну, диаметр отверстий не больше 5 мм.

Посмотрите еще здесь!

Далее сделайте 2 отверстия сбоку трубы, но ближе к верхней части, диаметр отверстий 2 сантиметра. Затем вкрутите в них 2 штуцера, к одному подключается трубка компрессора, а к другому стальная труба, которую также нужно присоединить к камере для копчения.

Теперь болгаркой выпилите в середине трубы небольшой квадрат, и приварите петли в этом месте. Затем приваривается сам квадрат из стали, в результате мы получим дверцу для засыпания опилок.

Как запустить процесс копчения?

Первым делом откройте крышку камеры и достаньте решетку, на нее нужно не слишком плотно уложить продукты. Затем установите решетку в бочку и плотно закрутите крышку.

Подсоедините трубу для подачи дыма к бочке. Засыпьте опилки в дымогенератор, 1.5 килограмма будет достаточно, в процессе можно будет еще досыпать.

Мы надеемся, что наша статья была полезной для вас, теперь вы знаете как сделать коптильню холодного копчения своими руками. Желаем вам успехов в копчении!

Варианты исполненияwindow.yaContextCb=window.yaContextCb||[] window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-572438-9’, blockId: ‘R-A-572438-9’ }) })

Количество доступных для реализации проектов огромно. Можно выделить небольшие изделия переносного типа, сделанные из кега или деревянного бочонка. Более габаритными являются гриль-коптильни на каркасе. Стационарные модели подходят как для горячего, так и для холодного копчения и могут значительно отличаться своей конфигурацией. Как сделать коптильню холодного копчения из бочки и какой дизайн подобрать для нее — рассмотрим далее.

Способы копчения

Для начала разберемся, чем же все-таки отличаются разные типы конструкций для горячего и холодного метода обработки продуктов. Если рассматривать коптильни для горячего способа, в них дым поступает в камеру из-под низа, не проходя дополнительный путь. В итоге удается сохранить высокую температуру воздуха. Продукты подлежат копчению всего на протяжении 2-3 часов.

Для обустройства бочковой модели такого плана нужно сделать топку на днище камеры или под ней. В первом случае нужно будет прорезать окошко для возможности подбрасывания опилок и их розжига. Во втором достаточно поставить конструкцию над отдельной топкой.

Принцип метода горячего копчения в бочке

Если планируется коптильня холодного копчения из бочки, нужно позаботиться о возможности охлаждения дыма. Зачастую для этой цели обустраивается дымоход, длиной в несколько метров. Он выходит из места расположения топки и подводится непосредственно к самой камере. Это может быть земляная траншея, труба, идущая от печки и т.д. При недостатке места под установку такого оборудования можно применить принудительное охлаждение в двойной камере. Для этого подойдет мокрая тряпка в качестве перегородки между отсеками.

Конструкционные особенности для проведения холодного копчения

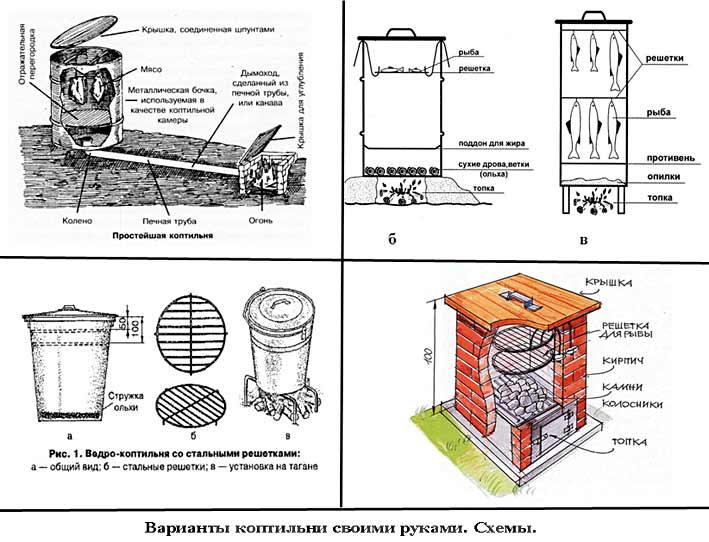

Модели конструкций

Рассмотрим наиболее распространенные варианты конструкционного исполнения изделия. Можно выделить следующие модели:

  • Мини-коптильня из кега. Для нее подойдет использованный пивной кег. К нему подводят трубку, через которую будет поступать дым, а также вырезают отверстие для установки решетки с продуктами. Более простой вариант — установка бочонка на мангал.
  • Вертикальная коптильня из 200 литровой бочки. Такая модель отличается большим объемом. Для нее нужно обустроить основание для установки и топку, которая будет располагаться непосредственно под бочкой.

Обратите внимание: загрузка продуктов может быть как вертикальной, так и горизонтальной, то есть на решетке, практически для всех типов изделий. Двойная горизонтальная камера

Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка.

Использование двух бочек

  • Двойная сварная модель. Здесь соединение двух бочек выполнено не параллельно друг другу, а под прямым углом. Конструкция может иметь L-образный или Т-образный вид. Внизу разводится жар и засыпаются опилки, а сверху — размещаются продукты.
  • Стационарная коптильня с заглублением в землю. Для нее нужно заранее сделать траншею, которая послужит соединительным каналом между двумя отделами. Топка может быть выполнена по принципу костра в крытом котловане или отдельно обустроенной печки. Основная камера также углубляется в грунт, где к ней подводится траншея. Дым поступает через небольшое отверстие в стенке бочки. Для предотвращения утечки дыма и тепла все участки рекомендуется обложить кирпичом.
  • Мобильная коптильня холодного типа. Если нет возможности или желания вкапывать бочку, ее можно оборудовать отдельным подводом от выносной печки. К основной камере приваривается металлическая труба, соединяющая ее с коробом топки. Также можно использовать гибкий шланг и нагнетатель дыма, что сокращает занимаемую конструкцией площадь.

Дополнение основной конструкции вспомогательными элементами

Мастерим коптильню своими руками: пошаговая инструкция (фото и видео)

Чертеж – один из важнейших деталей начала любой работы или строительства. Найти необходимые варианты можно с легкостью на просторах интернета. Чертежи дают четкое разграничение действий. Те, кто умеют пользоваться этой информацией, несомненно, знают, как правильно организовать работу и выстроить последовательность действий.

Есть несколько способов изготовления коптильной конструкции

Важно учесть, что не у всех на дачном участке имеется сварочный аппарат и необходимые знания по его использованию. Рассмотрим несколько самых популярных вариантов бочек-коптилен, выполненных своими руками

Как сделать из бочки коптильню холодного копчения

Из такой ёмкости получается не только коптилка горячего, но и холодного копчения.

В этих аппаратах обработка продуктов производится при температуре 20-40°С, поэтому дым вырабатывается не в бочке, а рядом с ней и поступает внутрь по дымоходу. Его длина зависит от конструкции дымогенератора.

Для повышения качества дыма и готовых изделий дымоход может оснащаться охладителем, фильтром, конденсатосборником и другими аксессуарами, поэтому такие устройства имеют более сложную конструкцию, чем предназначенные для обработки продуктов горячим дымом.

Аналогом этого аппарата является коптильня холодного копчения из холодильника.

Коптильня из бочки без дна

Эти коптильни располагаются на склоне холма или оврага, коптильный дым вырабатывается при сгорании дров в яме или небольшом очаге, располагающемся в нижней части дымохода:

  1. На склоне холма выкопать канаву длиной 5-10 метров сечением 15х15 см.
  2. В нижней части канавы выкопать яму 50х50х50см.
  3. Накрыть дымоход досками, шифером или листами металла, оставив ненакрытым верхний конец канавы на длину 20см.
  4. Из брусков изготовить решётки и закрепить их на 4 вертикальных рейках.
  5. Установить рейки с решётками над ненакрытым концом канавы.
  6. Разместить мясо или рыбу на решётках.
  7. Накрыть стойку с продуктами бочкой без дна.
  8. Развести в очаге небольшой огонь.

Коптильный аппарат из металлической бочки без дна

Коптильня из бочки и трубы

Аналогичную конструкцию можно сделать во дворе частного дома:

  1. Огонь разводится в небольшой кирпичной или стальной печке.
  2. Дым в бочку поступает по трубе Ø100-150 мм длиной 3-5метров.
  3. Дымоход присоединяется к бочке через отверстие в стенке на высоте 10см от дна.

Коптилка холодного копчения из бочки

Коптильня из 200 л. бочки своими руками

Копчение с дымогенератором и вентилятором

При недостатке места и для экономии опилок для выработки дыма рядом с бочкой располагается дымогенератор. В этих устройствах дым выделяется при тлении опилок. Для улучшения тяги и повышения дымообразования в верхней части генератора устанавливается эжектор, к которому подключается компрессор.

Читайте сейчас: Электростатические коптильни: принцип работы, виды и схемы

Коптильня холодного копчения своими руками с дымогенератором обрабатывает продукты дольше, чем коптилка горячего копчения, но закуски получаются более высокого качества.

Для работы коптилки нет необходимости использовать мощный компрессор. Допускается использовать компьютерный кулер или аналогичный вытяжной или нагнетающий вентилятор:

  1. В дне пластиковой бутылки вырезается отверстие, диаметром, соответствующим лопастям кулера.
  2. Скотчем вентилятор максимально герметично приматывается к отверстию.
  3. В крышке сверлится отверстие, соответствующие ПВХ трубке для подачи воздуха к эжектору.
  4. Крышка накручивается на бутылку и в неё вставляется трубка.
  5. Место входа шланга в крышку обматывается клейкой лентой.

Изготовление вентилятора в домашних условиях

Коптильня из деревянной бочки

Для холодного копчения допускается использовать не только стальную бочку или из нержавейки, но и деревянную. Решётки также допускается изготовить из деревянных брусков и реек.

Есть два вида деревянных бочек:

  • Из отдельных клёпок. Решётки устанавливаются на стальных прутьях аналогично металлической бочке.
  • Из толстой фанеры. Решётки собираются на стойках в цельную конструкцию и опускаются в коптильню сверху, вместе с продуктами.

Есть два способа подачи дыма в деревянную бочку — через дымоход, выкопанный в земле или при помощи дымогенератора через дымоходную трубу. Для герметичности места присоединения дымоходной трубы его обмазывают глиной или тестом из муки и воды.

Чертеж коптильни из деревянной бочки

Коптилка с патроном и паяльной лампой

Для производства дыма можно использовать металлическую ёмкость небольшого размера со съёмной крышкой, желательно из толстого металла. Другое название этой ёмкости — «патрон». Он так называется из-за цилиндрической формы, как у ружейной гильзы и опилок внутри вместо пороха.

Патрон нагревается на костре или при помощи паяльной лампы. Для поступления дыма в бочку он соединяется с ней в нижней части трубой с резьбой 1/2-3/4″. Для лучшего охлаждения труба должна быть длиной не менее 1метра.

Бочка с патроном может использоваться в качестве коптилки горячего копчения. В этом случае опилки насыпаются на дно, а костёр разводится под бочкой.

Коптильный аппарат горячего копчения из металлической бочки с паяльной лампой и патроном

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

  • металлическую арматуру;
  • листы металла разной толщины;
  • трубу.

Из приспособлений потребуется:

  • болгарка;
  • сварка;
  • рулетка;
  • маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

  • внешних: топка, крышка, ручки, дверца, дымоотвод;
  • внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

Разметка и распиловка

  1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
  2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
  3. В дне бочки просверливаются отверстия для притока воздуха в топку.
  4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
  5. Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

  1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
  2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
  3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
  4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
  5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Необходимые инструменты и материалы

Каких-то дорогостоящих материалов для создания домашней коптильни не понадобится. Итак, подготовьте все необходимое:

  • бочка (можно даже б/у) объемом 200 л;
  • арматура;
  • жесткая проволока;

Бочка для изготовления коптильни

  • огнеупорный металл, который будет использован для дна коптильни (толщиной не менее 0,4 см);
  • уголок из металла для ножек будущей конструкции;
  • петли;
  • часть трубы или фитинг;
  • болгарка;
  • болты и гайки;

Болгарка

  • шлифовальная машинка;
  • пистолет и заклепки;
  • ручка для крепления на крышке;
  • сварочный аппарат.

Коптильня-мангал

Универсальная конструкция, совмещающая в себе две функции. Над изготовлением такого аппарата придётся серьёзно потрудиться, это работа скорее для опытного сварщика.

Это только один из вариантов. Как видно из рисунка, устройство состоит из обычного мангала или жаровни, и вертикальной коптильной камеры. Мангал может закрываться крышкой, и таким образом использоваться как дымоход для режима копчения.

Коптильная камера оборудована дверцей для удобного доступа внутрь. В нижней части расположен поддон для сбора жира, в верхней — перекладины для подвешивания продуктов.

Такие совмещённые агрегаты могут быть сделаны как из листового железа, так и из газовых баллонов. Иногда, по фантазии мастера, они представляют из себя просто произведение паркового искусства и украшают дачные участки!

Как сделать коптильню своими руками с мангалом?

Довольно необычным решением является организация коптильни с мангалом. Для этого потребуется приобрести мангал или собрать его самостоятельно, а также найти старую металлическую бочку. Чаще всего такую конструкцию делают переносной, поэтому ее необходимо оснастить съемными ножками. Все соединения выполняются достаточно просто – с помощью обычных болтов.

Схема коптильни-мангала своими руками

Существует еще один вариант – изготовление своими руками мангала-коптильни из кирпича. Но такой агрегат довольно сложно собрать самостоятельно. Он требует организации фундамента и определенных строительных навыков.

Важно заранее изготовить все отдельные элементы такого устройства. Среди них можно отметить следующие: крышку, дверцу, решетку или держатели, а также поддон (для жира)

Самая простая технология изготовления коптильни-мангала покажется несложной даже для тех, кто не имеет никаких строительных навыков. Если у вас есть старый газовый баллон, то из него также можно сделать мангал-коптильню своими руками. Из газового баллона получается не менее эффективный агрегат.

В первую очередь необходимо вырезать в бочке дверцу. Для этого используется болгарка. Затем полученная створка фиксируется в соответствующем месте на петли. На следующем этапе резервуар требуется расположить поверх мангала и зафиксировать его, чтобы исключить возможность движения. Перед началом работы следует изучить чертежи коптилен. Своими руками сделать агрегат такого типа очень просто, однако необходимо понимать суть процесса.

Далее устанавливается решетка или держатели для продуктов. Их фиксируют в верхней части бочки с помощью металлических уголков. На дно бочки засыпается топливо (щепа). Таким образом, можно без труда за минимальный промежуток времени изготовить собственную коптилку.

Для изготовления качественного мангала-коптильни, нужно подобрать листы металла, толщиной не более 2 мм

В настоящее время существует множество вариантов самостоятельного изготовления коптильных камер. Выбор конструкции зависит от того, какими инструментами и материалами вы располагаете. Работу по сборке данного агрегата рекомендуется выполнять, следуя инструкции. Перед началом изготовления обязательно изучите видео- и фотоматериалы на эту тему.

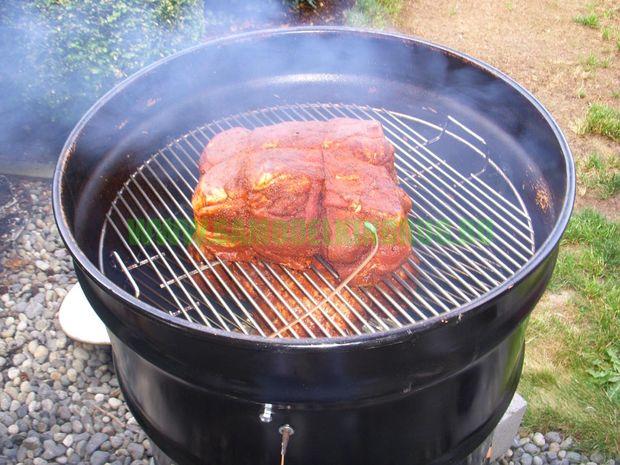

Коптильня горячего копчения из бочки

Стандартная коптильная камера, изготовленная промышленным способом, имеет следующую конструкцию:

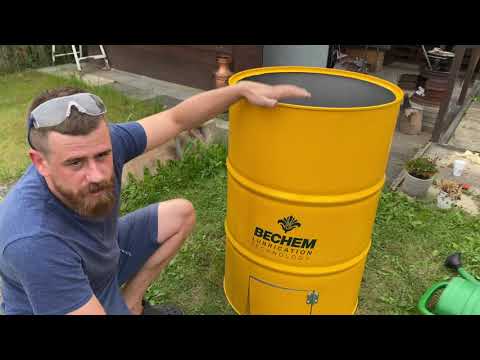

Коптильня из 200 литровой бочки
  • Коптильный шкаф или любая другая герметично закрытая емкость;
  • Дымоход;
  • Вытяжная труба;
  • Дымогенератор;
  • Вентилятор для проветривания помещения и воздухоснабжения процесса горения (добавляется по желанию).

Для того чтобы своими руками собрать домашнюю коптильню, понадобится совсем немного материалов:

  • Добротная бочка из металла, емкостью 150-200 мл. Средняя цена новой такой бочки 300 — 500 рублей. Отличная коптильня горячего копчения получится и из бывшей в употреблении бочки, которую тоже, кстати, можно купить, но дешевле;
  • Квадратный лист железа (толщиной около 3 мм), размером немного больше, чем диаметр дна бочки;
  • 4-8 ровных кирпича (в зависимости от того, какую конструкцию коптильня в итоге будет иметь);
  • Муфта под резьбу 40-50 мм;
  • Кусок стальной трубы, шириной 60 мм;
  • 8-10 тонких железных прута или шампуры.

Из инструментов:

  • Угловая шлифовальная машинка, именуемая в народе «болгаркой»;
  • Сварочный аппарат;
  • Электродрель;
  • Две паяльных лампы (спиртовых, керосиновых или бензиновых).

Коптильня из бочки с отрезным дном

Сделать ее своими руками довольно просто, при условии, что вы умеете обращаться с инструментами.

  1. Из обычной металлической бочки вырезается дно и верх, если он имеется.
  2. Немного отступив от нижнего края бочки, вырезается небольшое прямоугольное окошко с дверцей, на навесах. В качестве замка можно использовать небольшой засов.
  3. К низу бочки кладем или привариваем прямоугольный лист железа. В первом случае вокруг бочки нужно насыпать земли, для герметичности. Вся конструкция устанавливается на кирпичи или шлакоблоки так, чтобы между ними был зазор для разведения костра.

  4. На дно бочки кладется три кирпича, чтобы было расстояние между опилками (засыпаемыми непосредственно на дно коптильни) и емкостью для сбора жира (металлической миски, тазика и т. д).

Собственно коптильня горячего копчения из бочки готова, можно приступать к самому процессу. Для копчения, продукты (мясо, сало, рыба и т. д) обвязывают джутовым шпагатом и подвешивают над коптильней на шампурах, положенных поперек.

Продукты выкладывают на решетку, либо подвешивают на прутьях

Сверху накрывают лавсановым мешком, железной крышкой (которую можно изготовить из вырезанного дна) и придавливают кирпичом. Весь процесс займет 2-2,5 часа при температуре 80-90 ºС.

Универсальная коптильня из бочки своими руками

Изготовить такой агрегат своими руками не намного сложнее.

  1. К низу бочки приваривается небольшая муфточка под резьбу 40-60 мм.
  2. Из трубы, диаметром в 6 см и длиной 0,5 м сделать стакан. Одну сторону необходимо немного сузить и подготовить резьбу для муфты, с другой стороны наглухо заварить.
  3. Вверху бочки просверливают несколько отверстий насквозь и вставляют в них прутья.
  4. Конструкцию устанавливают на заранее сваренные в виде столика без столешницы железные опоры.
  5. К муфточке прикручивают железный стакан, заранее забитый опилками, Кстати, лучше брать опилки лиственных деревьев. Хвойные опилки могут придать блюдам горечь.
  6. К стакану приставляют паяльные лампы.
  7. Сверху бочку покрывают брезентом или мешковиной.

Можно начинать процесс готовки. Кстати, такая коптильня, сделанная из бочки своими руками, отличается универсальностью. Если температура в камере будет в пределах 30-60 ºС, то получатся блюда холодного копчения, а если выше 60 ºС, то горячего.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

  • металлическую арматуру;
  • листы металла разной толщины;
  • трубу.

Из приспособлений потребуется:

  • болгарка;
  • сварка;
  • рулетка;
  • маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

  • внешних: топка, крышка, ручки, дверца, дымоотвод;
  • внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

Разметка и распиловка

  1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
  2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
  3. В дне бочки просверливаются отверстия для притока воздуха в топку.
  4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
  5. Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

  1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
  2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
  3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
  4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
  5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Мастерим коптильню своими руками: пошаговая инструкция (фото и видео)

Чертеж – один из важнейших деталей начала любой работы или строительства. Найти необходимые варианты можно с легкостью на просторах интернета. Чертежи дают четкое разграничение действий. Те, кто умеют пользоваться этой информацией, несомненно, знают, как правильно организовать работу и выстроить последовательность действий.

Изготовить коптильню из бочки можно за один день

Есть несколько способов изготовления коптильной конструкции

Важно учесть, что не у всех на дачном участке имеется сварочный аппарат и необходимые знания по его использованию. Рассмотрим несколько самых популярных вариантов бочек-коптилен, выполненных своими руками

Варианты исполнения

Количество доступных для реализации проектов огромно. Можно выделить небольшие изделия переносного типа, сделанные из кега или деревянного бочонка. Более габаритными являются гриль-коптильни на каркасе. Стационарные модели подходят как для горячего, так и для холодного копчения и могут значительно отличаться своей конфигурацией. Как сделать коптильню холодного копчения из бочки и какой дизайн подобрать для нее — рассмотрим далее.

Видео: коптильня из бочки своими руками

Способы копчения

Для начала разберемся, чем же все-таки отличаются разные типы конструкций для горячего и холодного метода обработки продуктов. Если рассматривать коптильни для горячего способа, в них дым поступает в камеру из-под низа, не проходя дополнительный путь. В итоге удается сохранить высокую температуру воздуха. Продукты подлежат копчению всего на протяжении 2-3 часов.

Для обустройства бочковой модели такого плана нужно сделать топку на днище камеры или под ней. В первом случае нужно будет прорезать окошко для возможности подбрасывания опилок и их розжига. Во втором достаточно поставить конструкцию над отдельной топкой.

Принцип метода горячего копчения в бочке

Если планируется коптильня холодного копчения из бочки, нужно позаботиться о возможности охлаждения дыма. Зачастую для этой цели обустраивается дымоход, длиной в несколько метров. Он выходит из места расположения топки и подводится непосредственно к самой камере. Это может быть земляная траншея, труба, идущая от печки и т.д. При недостатке места под установку такого оборудования можно применить принудительное охлаждение в двойной камере. Для этого подойдет мокрая тряпка в качестве перегородки между отсеками.

Конструкционные особенности для проведения холодного копчения

Модели конструкций

Рассмотрим наиболее распространенные варианты конструкционного исполнения изделия. Можно выделить следующие модели:

  • Мини-коптильня из кега. Для нее подойдет использованный пивной кег. К нему подводят трубку, через которую будет поступать дым, а также вырезают отверстие для установки решетки с продуктами. Более простой вариант — установка бочонка на мангал.
  • Вертикальная коптильня из 200 литровой бочки. Такая модель отличается большим объемом. Для нее нужно обустроить основание для установки и топку, которая будет располагаться непосредственно под бочкой.

Обратите внимание: загрузка продуктов может быть как вертикальной, так и горизонтальной, то есть на решетке, практически для всех типов изделий. Двойная горизонтальная камера

Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка.

Использование двух бочек

  • Двойная сварная модель. Здесь соединение двух бочек выполнено не параллельно друг другу, а под прямым углом. Конструкция может иметь L-образный или Т-образный вид. Внизу разводится жар и засыпаются опилки, а сверху — размещаются продукты.
  • Стационарная коптильня с заглублением в землю. Для нее нужно заранее сделать траншею, которая послужит соединительным каналом между двумя отделами. Топка может быть выполнена по принципу костра в крытом котловане или отдельно обустроенной печки. Основная камера также углубляется в грунт, где к ней подводится траншея. Дым поступает через небольшое отверстие в стенке бочки. Для предотвращения утечки дыма и тепла все участки рекомендуется обложить кирпичом.
  • Мобильная коптильня холодного типа. Если нет возможности или желания вкапывать бочку, ее можно оборудовать отдельным подводом от выносной печки. К основной камере приваривается металлическая труба, соединяющая ее с коробом топки. Также можно использовать гибкий шланг и нагнетатель дыма, что сокращает занимаемую конструкцией площадь.

Дополнение основной конструкции вспомогательными элементами

Сколько весит пустая металлическая бочка?


Вес пустой металлической бочки зависит от ее размера и толщины металла. Обычно, металлические бочки могут весить от 10 до 50 кг. Например, стандартная 200-литровая бочка, используемая для перевозки и хранения жидкостей, обычно весит около 20-30 кг.

Видео. Коптильня из бочки, дешево, просто, супер-эффективно. Горячее копчение.

Добавить комментарий
