Для дачных участков идеальным вариантом является парник «Бабочка». Этот тип парника всегда пользуется популярностью, так как представляет собой удобное, доступное, функциональное и надежное решение. Можно также рассмотреть вариант создания парника «Бабочка» своими руками.

Варианты конструкции парника «Бабочка»

Разновидность парника определяется видом выращиваемых культур и площадью, которую должна занять конструкция. Выделяют:

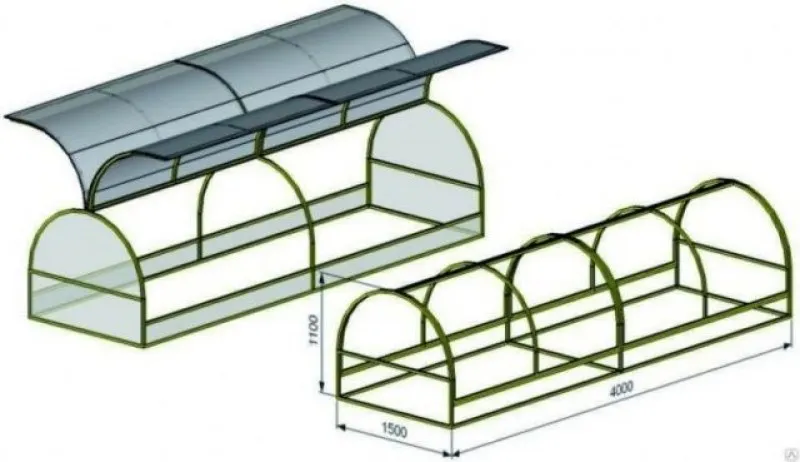

Парник с параметрами: 400*150*110 см

Вариант парника Бабочка

Для его сооружения необходим лист поликарбоната длиной 7 м с поперечными линиями, усиливающими конструкцию.

На дугообразных крышках расстояние между ребрами жесткости не должно превышать 50 см и 45 см – на торцах.

В целях укрепления основания предусмотрены полосы 30*400 см. Три дуги прикрепляются к грунту, дополнительная дугообразная опора устанавливается по центру.

Парник для высокорослых растений

При выращивании высокорослых культур строго по центру устанавливается «конек», позволяющий увеличить площадь конструкции и ее высоту.

Модель для высокорослых культур

Модель с раздельными «крыльями»

Конструкция удобна тем, что позволяет экономить тепло.

Парник «скатного типа»

Обычно высота таких сооружений достигает 130 см. Модель удобна тем, что позволяет обойтись без деталей дугообразной формы.

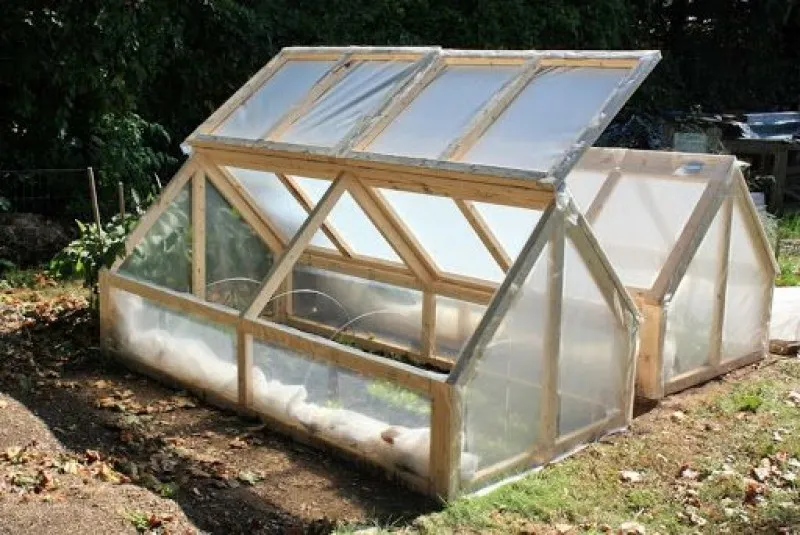

Деревянная тепличка

Последовательность сборки и установки парника «Бабочка» своими руками

Выбор места

Определяющим в подборе места строительства сооружения являются:

  • уровень освещения – оптимальной считается ориентация с севера на юг при достаточной инсоляции (следует учитывать возможность затенения от деревьев или находящихся поблизости построек);
  • характеристика ландшафта – парник лучше расположить на ровной поверхности;
    исключение возможности подтопления – низменные места рекомендуется избегать;
  • направление сила ветра – пренебрежение розой ветров способна оказать негативное влияние на прочность сооружения.

Материал для изготовления каркаса

Арочный каркас рекомендуется изготавливать из легких металлоконструкций, устойчивых к коррозии. Металлические дуги можно заказать в мастерской исходя из индивидуальных расчетов. Если же парник изготавливается согласно стандартным параметрам, не составит труда докупить детали у любого производителя.

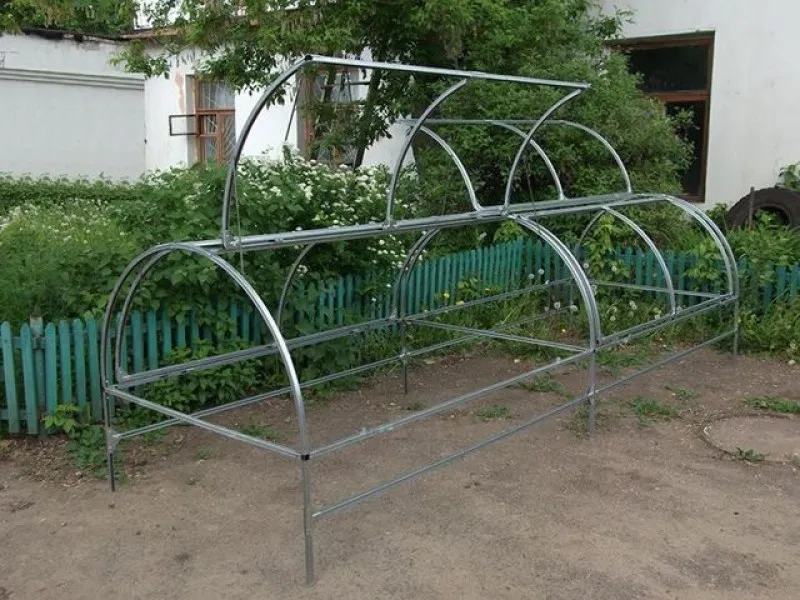

Металлические дуги

В ряде случаев металл заменяют на древесину или пластик. Средняя продолжительность службы каркаса из сосны без специального ухода составляет пять лет.

Деревянный каркас

При использовании труб из пластика следует учитывать, что она уязвима в месте изгиба, на которое приходятся повышенные нагрузки.

Материал для обшивки

На практике для обшивки парника используют:

Агропленку – недостатком является низкий запас прочности, из-за этого даже при ее низкой стоимости суммарные затраты могут оказаться высокими.

Стекло – важно использовать симметричное количество оконных рам.

К недостаткам материала относятся:

  • сравнительно высокий вес;
  • наличие эффекта оптической линзы;
  • неудобство при открывании-закрывании окон;
  • хрупкость;
  • невозможность придать стеклу дугообразную форму, что имеет принципиальное значение для правильного освещения и теплообмена (плоское стекло быстро нагревается в солнечную погоду даже при минусовой температуре воздуха).

Поликарбонат – отличается:

  • легкостью, что предоставляет возможность его транспортировать;
  • прочностью и долговечностью (прочнее стекла в 300 раз);
  • гибкостью, что позволяет изготавливать дугообразные конструкции;
  • прозрачностью – способностью пропускать и рассеивать солнечные лучи (пропускная способность составляет 90 %, отсутствует эффект оптической линзы);
  • способностью не пропускать лучи ультрафиолетового диапазона, что оказывает на выращиваемые культуры благотворное действие;
  • возможностью использовать световые фильтры:
    красный и оранжевый благоприятствуют вегетации растений;
    желтый характеризуется отпугивающим действием на потенциальных насекомых-вредителей;
  • высокой теплосберегающей способностью.

Следовательно, наиболее предпочтительным материалом для обшивки являются листы из поликарбоната. Материал бывает литым и сотовым. Сотовый характеризуется повышенной теплосберегающей способностью (из-за ячеистой структуры), большей легкостью, аналогичной прочностью и меньшей ценой (в связи с экономией материала), благодаря чему именно эта разновидность поликарбоната получила более широкое распространение.

Парник «Бабочка»: чертежи с размерами

Приступая к подготовке чертежа, следует учитывать не только материалы, которые планируется использовать, но и сорта запланированных к выращиванию растений, а также возможность искусственного обогрева и параметры необходимого для них сооружения. Полезно также принимать во внимание вероятность разборки или транспортировки парника, что однозначно скажется и на сложности используемых при монтаже элементов, и на их массе. Исходя из вышесказанного, рассчитывается суммарная стоимость проекта.

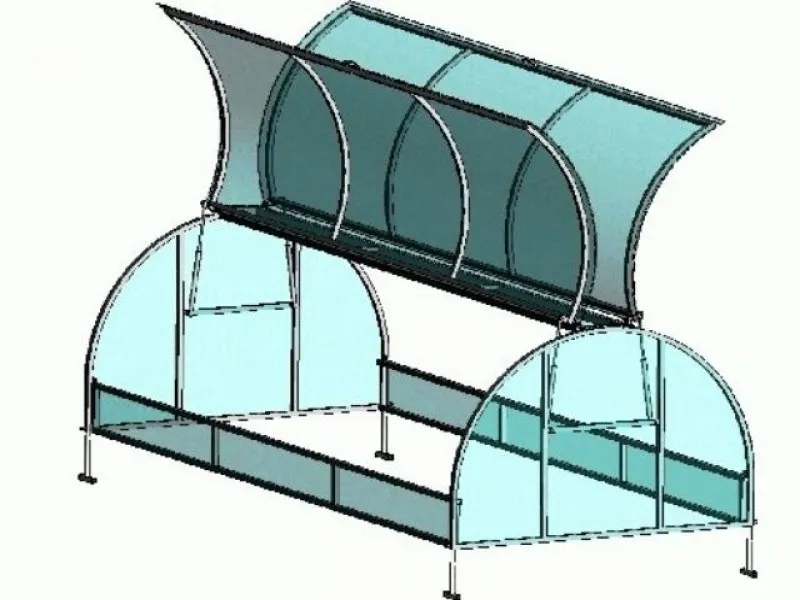

Чертежи нескольких моделей парника «Бабочка»:

Стандартными считаются размеры с длиной – 4 м, шириной – 2 м и высотой – 1-1,5 м.

Пошаговая инструкция по сборке парника «Бабочка»

При желании несложно установить парник «Бабочка» своими руками. При сборке парника диной 4 м и шириной 1,6 м понадобится:

  • лист поликарбоната – 2,1× 9 м,
  • два обработанные антисептиком бруса длиной 3,9 м и два длиной 1,6 м с сечением 10*10 см.
  • металлические дуги – 3 шт.;
  • поперечная металлическая балка 1560 мм – 3 шт.;
  • стрингер верхний, боковой 1980 мм – 12 шт;
  • стрингер для створок 1830 мм – по 4 шт.;
  • грунтозацеп 450 мм – 6 шт.;
  • ручки и упоры для створок;
  • петли дверные – 8 шт.;
  • кронштейны угловые и промежуточные – 4 и 2 шт.;
  • косынки треугольные и квадратные – 32 и 8 шт.;
  • вертушок – 8 шт.;
  • уголок – 32 шт.;
  • крепёжные элементы – гайки, винты, шайбы, саморезы по металлу и кровельные саморезы.

Последовательность действий выглядит так:

Иллюстрация Пошаговые действия

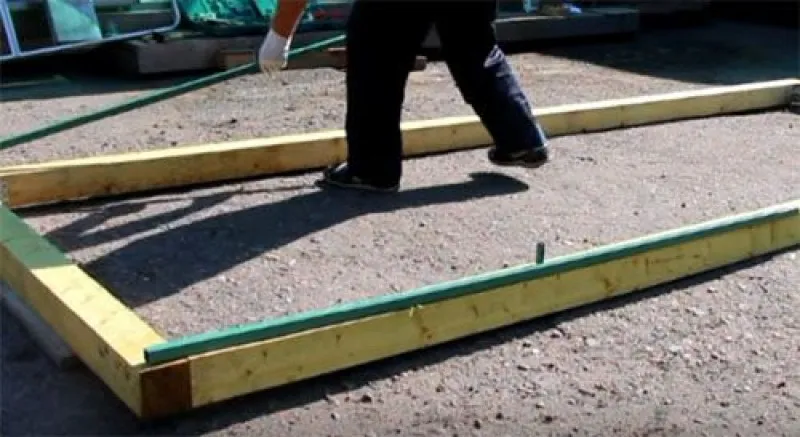

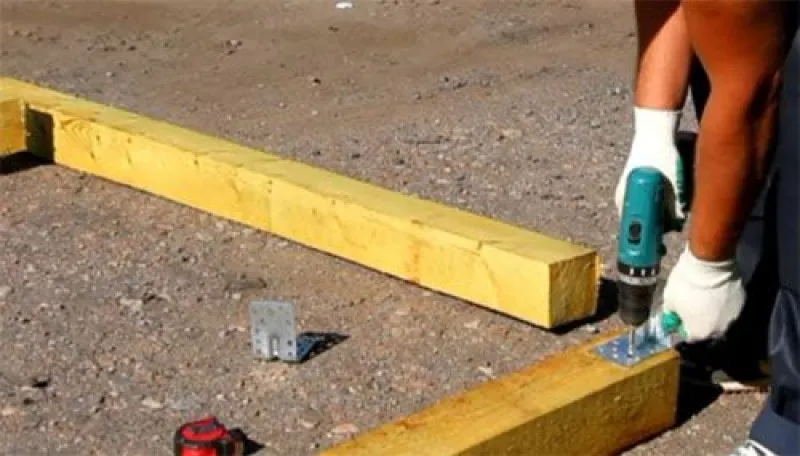

Брус для фундамента Устанавливается фундамент из деревянных брусьев.

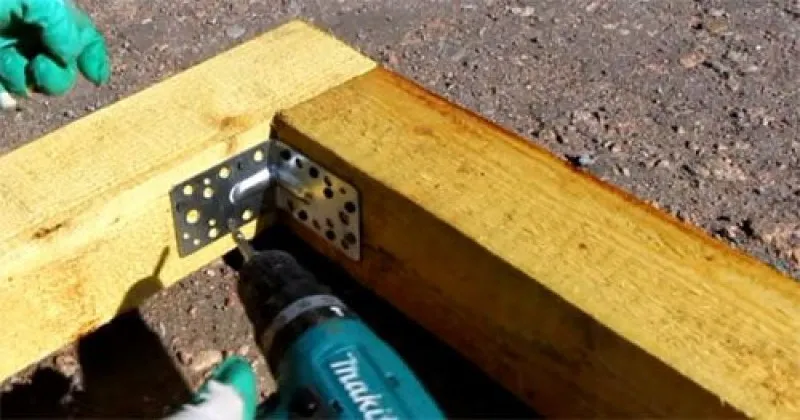

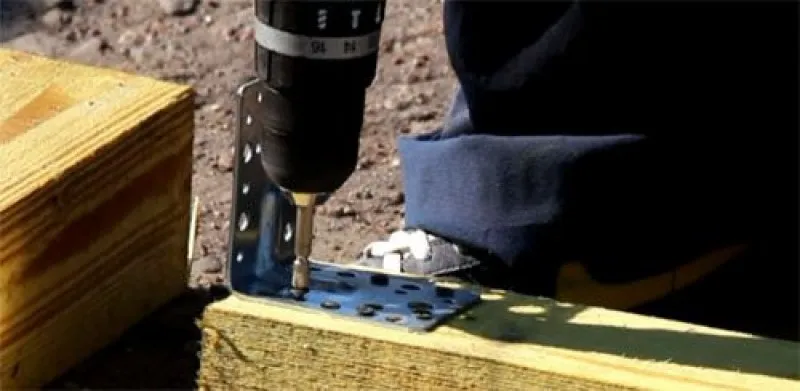

Части фундамента Скрепление двух частей Части основания крепятся при помощи металлических уголков. Для проверки ровностей и диагоналей конструкции рекомендуется пользоваться водяным уровнем и рулеткой.

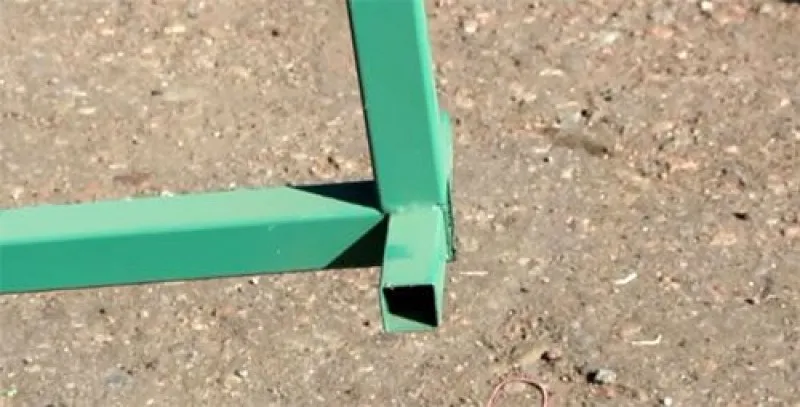

Металлическое основание Следующим шагом является установка металлического основания на подготовленный фундамент.

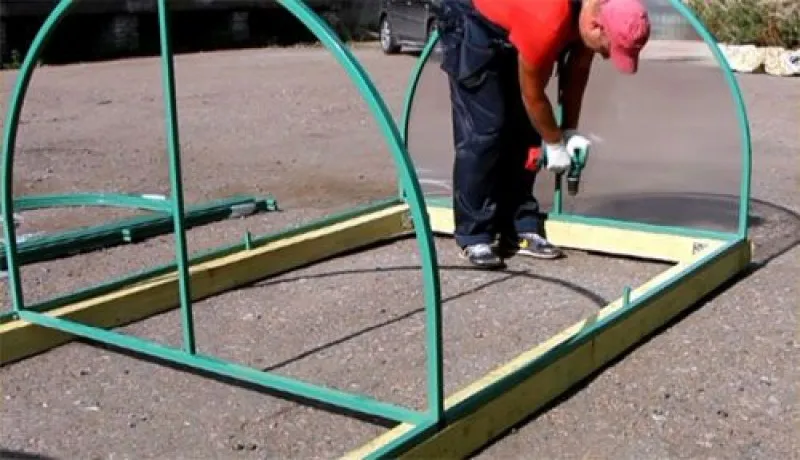

Прикрепление дуговых частей После чего к основанию парника присоединяются дуговые части. Делается это при помощи крепежных «усов», вставляемых в пазы и закрепляющихся саморезами.

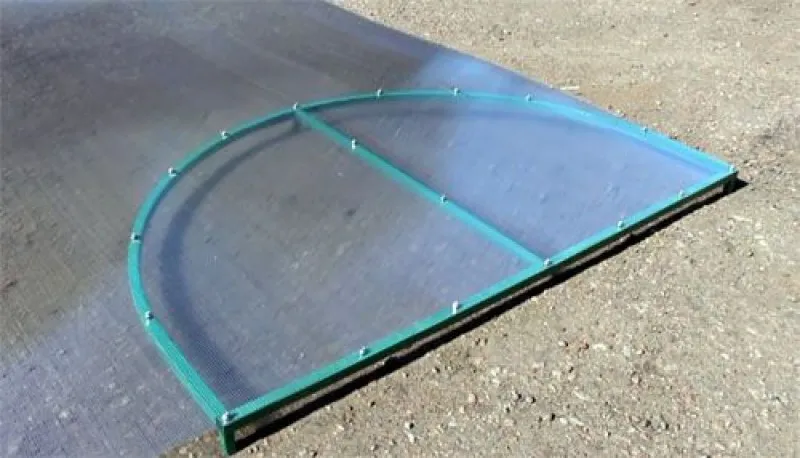

Поликарбонат С лицевой части листа поликарбоната снимается пленка. Половина листа укладывается на торцевую арочную часть и фиксируется саморезами.
  Излишек поликарбоната обрезается.
Аналогичным образом подготавливается вторая торцовая часть парника.

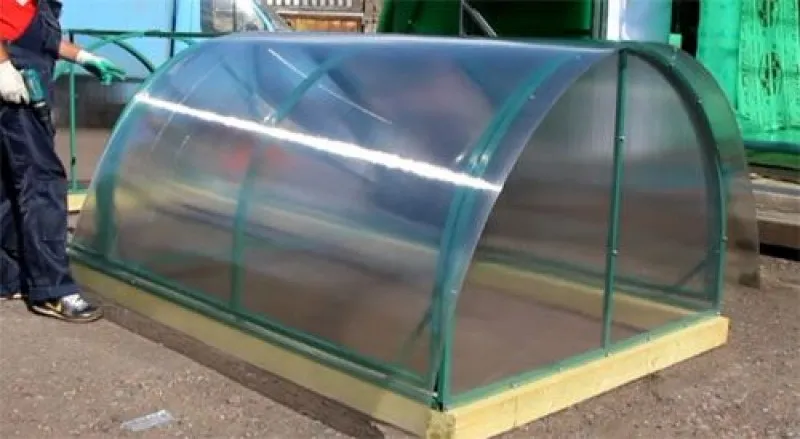

Прикрепление торцов Готовые торцевые части прикрепляются при помощи саморезов к основанию, после чего устанавливаются подобным образом каркас парника.

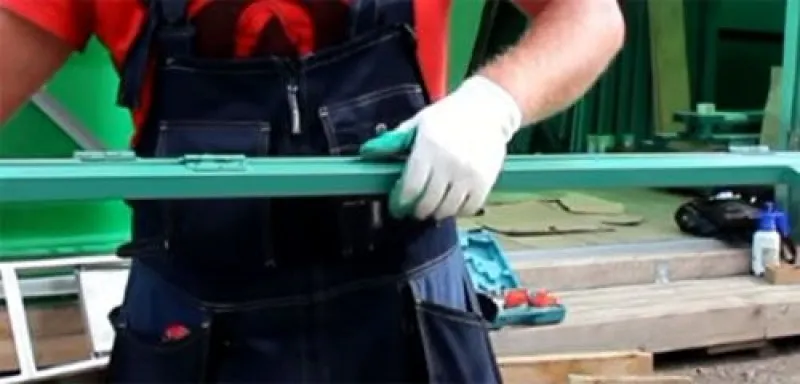

Фиксация верхних стяжек Следующим шагом является фиксация на саморезы верхних стяжек на каркасе.
  На каркасе фиксируются дуги со штырем.
Металлические стяжки Для увеличения прочности углы парника укрепляются металлическими стяжками.
  С листа поликарбоната удаляется пленка, после чего он разрезается на две равные части, которые затем прикладываются к каркасу.

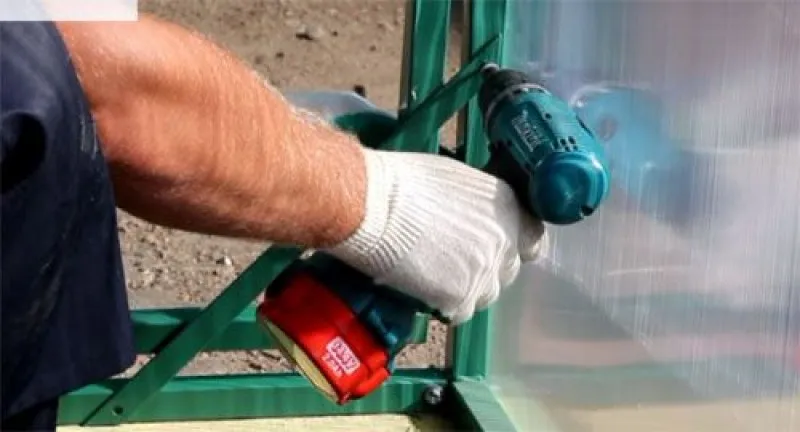

Фиксация поликарбоната После выравнивания посередине, а также по нижней части производится фиксация на саморезы с шагом в 10 см на всех металлических элементах конструкции.

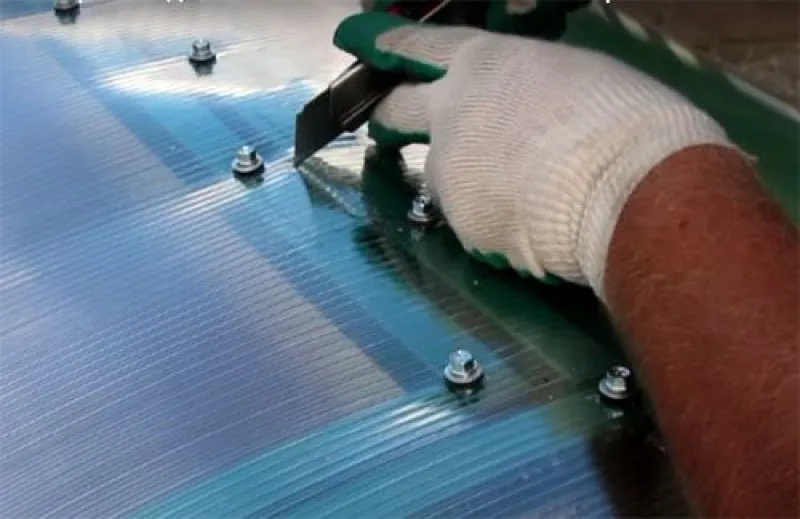

Обрезка излишек поликарбоната Обрезаются излишки поликарбоната.
  К каждой створке прикручиваются ручки.

Парник готов к эксплуатации.

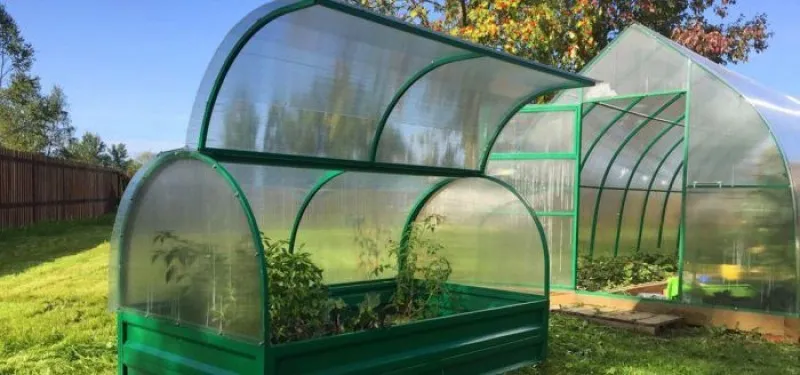

Парник Бабочка

Правила использования парника из поликарбоната

Чтобы парник радовал садоводов и растения, полезно придерживаться нескольких простых советов:

  • следить за температурой воздуха – при необходимости открывать и закрывать окна;
  • различные выращиваемые культуры логичнее разделить пленкой;
  • необходимо регулярно поливать растения;
  • после зимы парник следует подготовить, произведя уборку, проверку на наличие возможных повреждений и, при необходимости, их устранение;
  • в целях устранения негативного влияния патогенных грибков и бактерий накануне посадки рекомендуется провести обеззараживание почвы.

Как подготовить парник к зиме

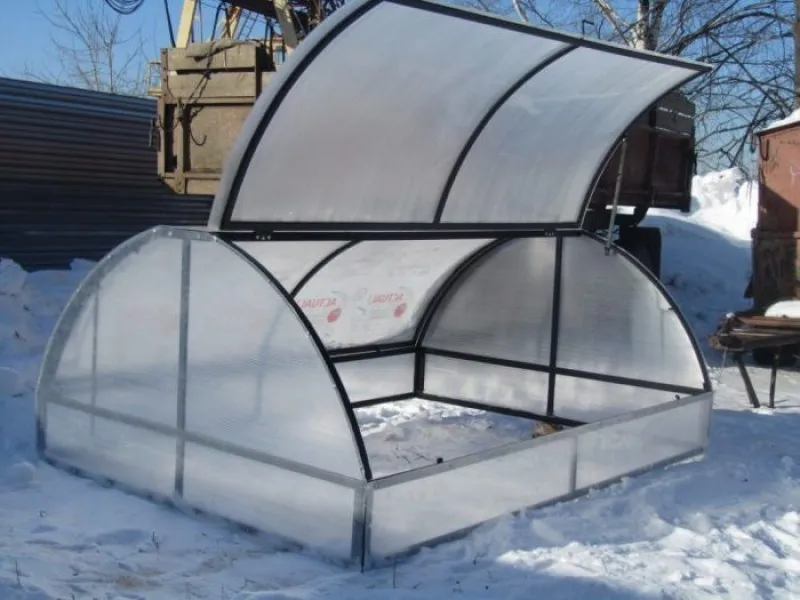

Парник бабочка зимой

Для подготовки парника к зиме, при нахождении изделия на участке, необходимо установить подпорки в целях противодействия возможному давлению снежной шапки. В октябре-ноябре проводится дезинфекционная и дезинсекционная обработка древесины, при необходимости на древесные и металлические конструкции наносится краска.

В собранном виде хранить «Бабочку» следует в собранном или разобранном виде в помещении с хорошим воздухообменом.

Лучше модели: характеристики и цены

Наибольшей популярностью пользуются стандартный и укороченный варианты «Бабочки»:

Модель Габариты, м Характеристика Цена, руб.
«Кабачок» серый 4,0*1,6*1,1 Каркас выполнен из оцинкованного профиля из металла 25 мм * 25 мм. С 2-х сторон предусмотрены подъемные крышки с упорами. В качестве материала для покрытия использован сотовый поликарбонат толщиной 4 мм.
2,0*1,6*1,1

Советы от пользователей парника «Бабочка»

Дмитрий . Монтируя парник, выбрал неправильно толщину поликарбоната. 6 мм оказалось мало. В результате вся рассада вымерзла. Советую использовать материал как минимум 10 мм толщиной, либо в два слоя по 6 мм.

Светлана . Мой муж при установке «Бабочки» допустил ряд ошибок. В частности, непрочно закрепил парник. В результате сильных порывов ветра «Бабочка» при раскрытых «крыльях» просто улетела. А перед этим изрядно помяла рассаду. Было очень обидно. Соседи посоветовали производить установку на прочный фундамент.

Олег . Советую использовать шурупы с силиконовыми прокладками, а «соты» устанавливать вертикально сверху вниз. Верх лучше закрыть герметичной лентой, а низ следует прикрыть лентой с микропорами, что обеспечит отток влаги. Это обеспечит высокое светопропускание и убережет парник от появления плесени.

Наталья . Парник – само совершенство. Единственный недостаток – следует следить за краской. Она нередко трескается, особенно под палящим солнцем, чаще в местах крепления болтов. Приходится заставлять мужчин (у меня их двое – муж и сын 14 лет) зачищать поверхности и перекрашивать. Да и отверстия часто имеют заусенцы, что очень неудобно и требует их дополнительной обработки.

Особенности парника «Бабочка»: удобный или нет

Компактность и простота сооружения определяют его достоинства и недостатки.

Достоинства

К несомненным плюсам сооружения относятся:

Удобство :

  • способность быстро прогреваться, не создавая тени на участке;
  • возможность культивирования распространенных культур, включая цветы, овощи и бахчевые.

Простота конструкции :

  • парник легко построить своими руками;
  • для установки не требуется фундамент, хотя многие дачники рекомендуют от него не отказываться в целях профилактики избыточного увлажнения.

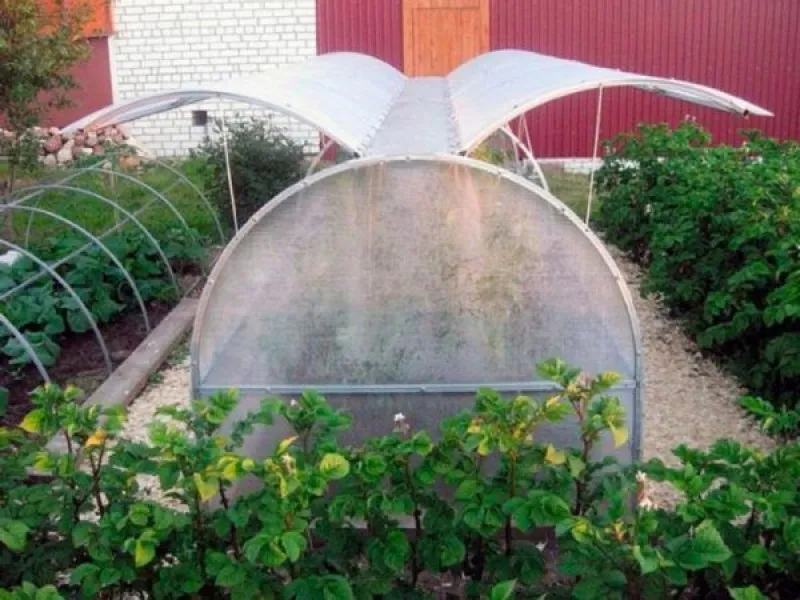

Крылья бабочки

Практичность и простота эксплуатации :

  • конструкция пропускает солнечный свет и удерживает теплый воздух;
  • возможность раскрывать боковые окна упрощает уход за выращиваемыми растениями, создавая условия для газообмена, позволяя обойтись без внутри парниковых дорожек и выращивать культуры в два ряда.

Надежность :

  • конструкция устойчива к ветру до 20 м/с, в зимнее время – к снегопаду;
  • срок эксплуатации сооружения сравнительно велик.

Транспортабельность (в разобранном виде парник можно легко перевозить на легковом автомобиле).

Недостатки

Парник не лишен ряда недостатков:

  • Определенные неудобства представляет необходимость частого открытия-закрытия окон.
  • Металлические элементы конструкции, лишенные краски подвержены коррозии. Чтобы этого избежать, следует не забывать окрашивать уязвимые поверхности, предварительно зачищая их от ржавчины. Не следует экономить на краске, которая должна быть высокого качества. Это избавит садовода от возможных проблем.
  • Фрагменты из дерева подвержены гниению и нападению насекомых-вредителей. Для борьбы с этими негативными явлениями требуется специальная обработка древесины. Стекло обладает низкой удароустойчивостью, а полиэтилен – непродолжительным сроком службы.
  • К уязвимым местам парника относятся петли, удерживающие створки. Чтобы этого избежать, полезно регулярно проводить их осмотр, при необходимости смазывая.
  • При выполнении отверстий под крепления могут появляться заусеницы, которые устраняются при помощи напильника.
  • При использовании поликарбоната может наблюдаться деформация нижних дуг, поэтому при проектировании сооружения следует позаботиться об их укреплении.

Как закрепить пленку на дугах для парника?


Для закрепления пленки на дугах парника можно использовать специальные скобы или зажимы, которые продается в строительных магазинах.

Вот какие шаги нужно предпринять, чтобы закрепить пленку на дугах для парника:

  1. Подготовьте пленку, вырежьте ее на нужный размер и оставьте небольшой запас для крепления.

  2. Наденьте пленку на дуги парника, при этом держите ее ровно и не растягивайте.

  3. Установите скобы или зажимы на равном расстоянии друг от друга, обычно на расстоянии около 50-60 см. Можно начинать с середины дуги и двигаться к концам.

  4. При помощи сверла или отвертки закрепите скобы или зажимы на дугах парника, прокалывая пленку насквозь через отверстия в скобах.

  5. Проверьте, что пленка ровно натянута и не образует складок или морщин.

  6. Отрежьте избыточный край пленки ножницами.

Важно не перетягивать пленку, чтобы избежать ее разрыва, а также обеспечить свободное движение воздуха внутри парника. Если у вас возникнут сложности с креплением пленки, лучше обратиться за помощью к специалистам или профессионалам в этой области.
