Изготовление петель для невидимого люка в подвале: руководство, видеоуроки и монтажные чертежи

Особенности устройства люка

Подвал обладает множеством преимуществ, включая его роль в качестве хранилища и способность поддерживать тепло на первом этаже. Следует учитывать, что создание подземного помещения требует значительных затрат, поэтому многие владельцы домов предпочитают самостоятельно создать отверстие в полу и установить напольный люк в подвал. Важным этапом в этом процессе является изготовление петель для «невидимого» люка своими руками.

Для установки люка нужно продумать все этапы работы

Особенности изготовления проема в полу позволяют значительно сэкономить, но для успешного завершения проекта требуется заранее продумать все детали:

1. Разработать подробный чертеж.
2. Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
3. Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
4. Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
5. Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Часто люки оснащаются подъемным подвальным механизмом, который обеспечивает плавность движения и позволяет зафиксировать крышку в одном положении. Кроме этого, на люк можно установить электропривод, который не позволит проникнуть в него животным или маленьким детям.

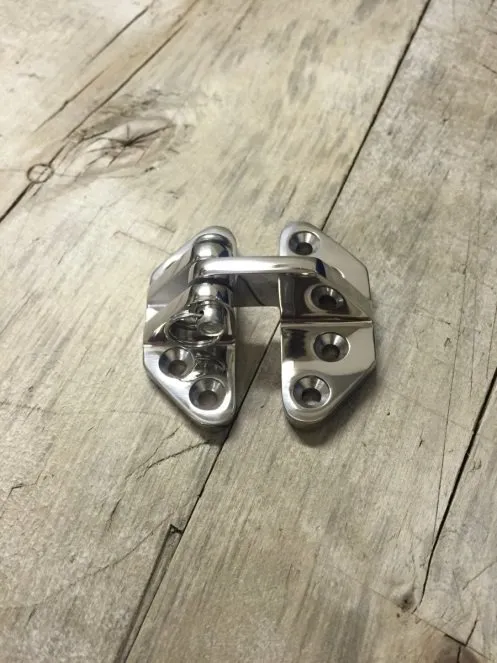

Использование дверных и автомобильных петель

Теоретически можно поставить абсолютно любые кроме маятниковых:

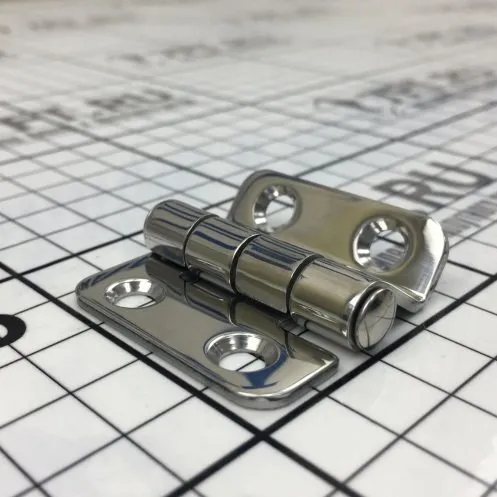

1. Накладные. Они крепятся непосредственно на крышку и пол. Так как они остаются на виду, то обычно используют декоративные варианты — кованные, с резьбой, под состаренные серебро, бронзу или медь. Самые надежные, так как они не деформируются и не выпадают из пазов.

2. Врезные. Потребуется выполнить вырезы в полу и крышке.

3. Ввертные. Разъемные, состоящие из двух частей, имеющих форму цилиндров. Одну из них ставят на люк, вторую — на торец отверстия в погреб и вставляют друг в друга. Минус — зазоры между крышкой и ободом вокруг лаза, через которые будет проходить холодный воздух.

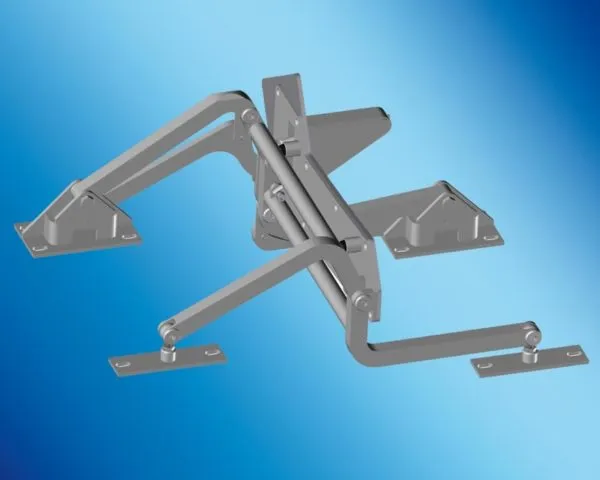

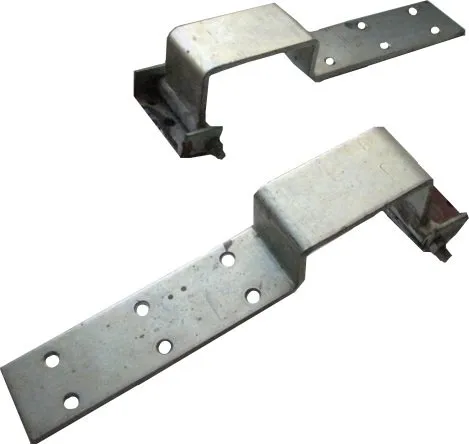

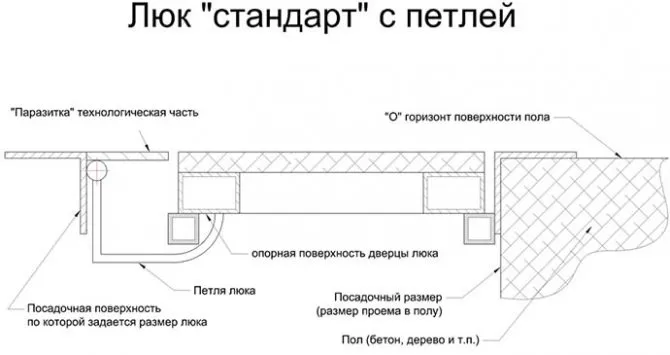

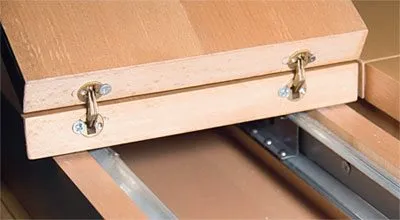

4. Скрытые. Лучший вариант, для них делают вырезы в торцах входа и ляды. Используя этот вид, можно изготовить дверь-невидимку.

Общая проблема всех типов — невозможность фиксации крышки в открытом положении, поэтому при монтаже их обычно дополняют газовыми упорами от багажника или капота отечественного автомобиля, например, ГАЗ 3110. С них сначала снимают пружины и ставят снизу при закрытой крышке. Затем ляду открывают до конца и петли становятся на место.

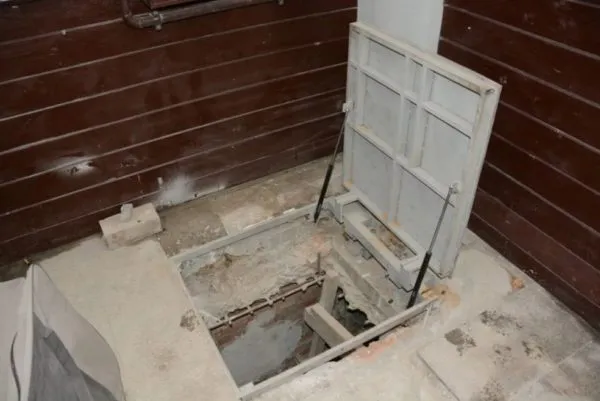

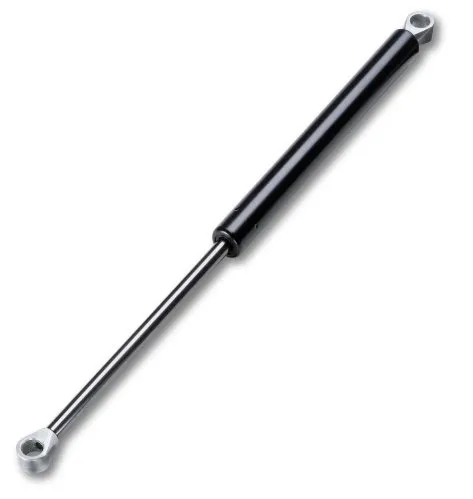

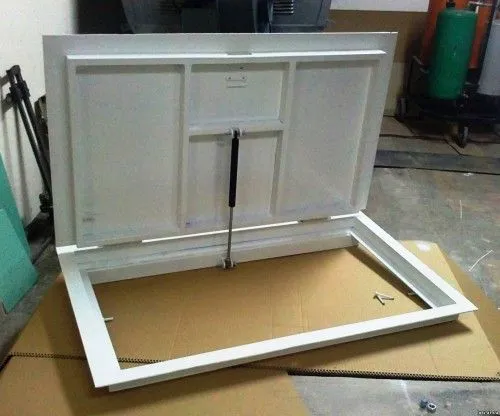

Газовые амортизаторы для крышки люка в подпол

Необходимо тщательно рассчитать мощность, иначе они быстро выйдут из строя или будут создавать неудобство при открывании-закрывании — потребуется приложение слишком большого усилия. При расчете нужно учесть размер крышки и ее вес.

Подбор в зависимости от габаритов люка:

Размер посадочный, см	Количество амортизаторов	Мощность упора, Н
60 х 60	2	340
70 х 70	2	440
80 х 80	2	440
80 х 120	2	700
90 х 90	2	700
100 х 100	2	1000
100 х 150	3	2 х 1000 + 1 х 700

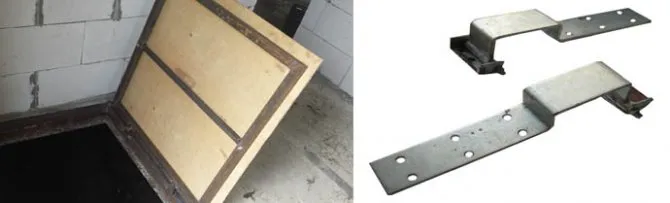

Обзор комплекта петель Погребок

Готовый комплект фурнитуры, предназначенный для изготовления своими руками самоподъемной или простой крышки лючка с напольным покрытием толщиной до 15 мм. Его стоимость доступна и позволяет значительно сэкономить при обустройстве подвала.

В состав комплекта входят:

1. Скрытая (потайная) петля правая, совмещенная с кронштейном под амортизатор — предназначена для установки на самоподъемные ляды любого размера. Материал — сталь, покрытая порошковой краской. Используется только в паре с такой же левой конструкцией. Особенности: наличие готовых монтажных отверстий, ограничение угла открывания 95 градусов, уникальная траектория движения.

2. Петля потайная левая с кронштейном под амортизатор. Полностью аналогична предыдущей, но изготовлена в зеркальном отображении.

3. Центральная без кронштейна. Для крышки без самоподъемного механизма или большого размера (длиной от 1 м), но легкую, для установки между петлями с кронштейнами под амортизаторы, когда не хватает точки опоры по центру. Особенности: наличие готовых отверстий, ограничение угла — 95 градусов, уникальная траектория движения.

Дополнительные приспособления

Крышки люка, которые прогибаются, если на них наступить, нуждаются в дополнительном усилении конструкции. Для этого необходимо изготовить дополнительный каркас, который крепится к основной крышке. Обычно подобной проблеме подвержены крышки из дерева, поэтому рассмотрим пример создания дополнительного каркаса для деревянных люков:

1. Подготавливаются доски нужных размеров.
2. Каждая доска обрабатывается антисептическим веществом. Это создаст дополнительную защиту от грибка и прочих вредителей.
3. Необходимо дать доске время, чтобы она высохла.
4. Обработанные доски соединяются между собой в единую конструкцию. Для этого можно использовать несколько деревянных брусьев.
5. Если доски неровные и обработать их никак не получается, сделайте между ними прокладку из просмоленной ткани.

ЧИТАТЬ ДАЛЕЕ: Как сделать пол в деревянном доме своими руками — лучшие полы для частного деревянного дома
Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Обеспечение плавного хода и ручки

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Плавный ход и фиксация крышки делают напольные люки более удобными в эксплуатации. Кроме того, они нередко помогают избежать травм. Если вы решили установить такой механизм, воспользуйтесь одним из следующих способов. Помните о том, что во время монтажа крышка люка должна быть открыта.

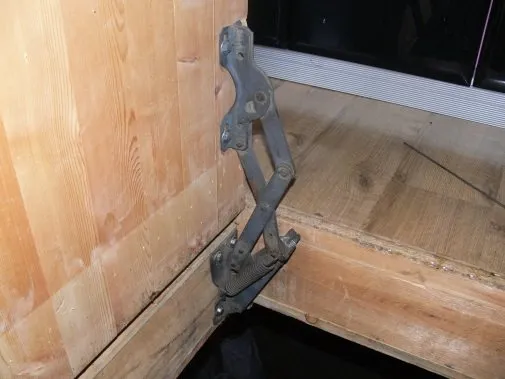

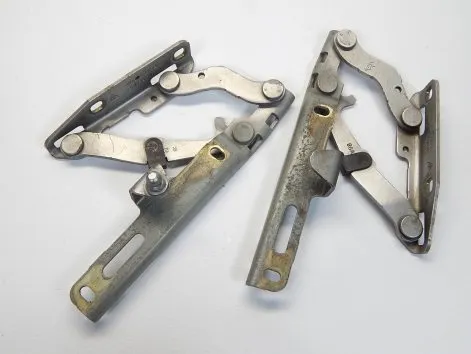

1. Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.

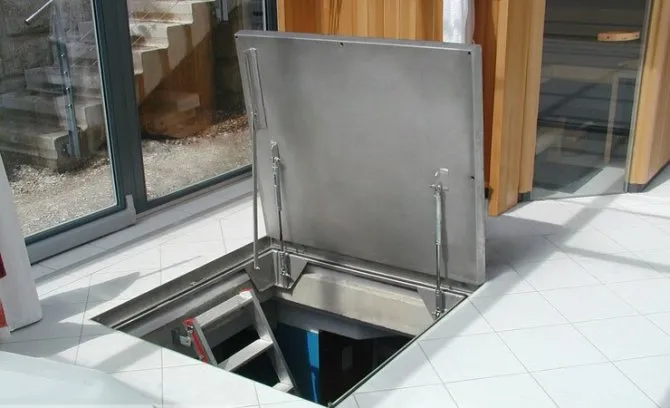

2. Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Все необходимые параметры можно узнать, рассчитав вес конструкции. Точки крепления следует отметить так, чтобы полностью разгруженный механизм позволял крышке открываться перпендикулярно.

Ручка крышки люка обычно делается потайной или складывающейся. Существует ещё один вариант – необычное устройство, представляющее собой углублённую чашу. Её нужно врезать в поверхность люка. Также можно использовать съёмную ручку. Она поможет предотвратить случайное открытие крышки маленькими детьми. Если вы собираетесь сделать всё своими руками, выбирайте более простой вариант, который не предполагает сложных работ с металлом.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

• рулетка;
• саморезы для закрепления полотна;
• шуруповерт;
• электродрель или перфоратор;
• сварочный аппарат с набором электродов;
• болгарка;
• металлические уголки;
• железо толщиной до 5 мм;
• уплотняющая резинка.

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

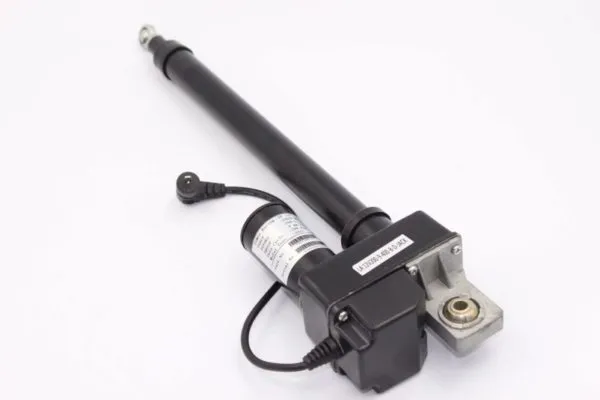

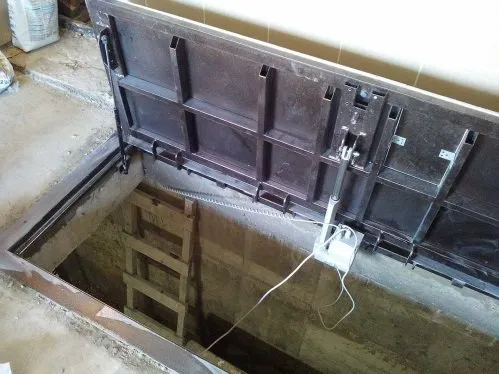

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Не стоит покупать товары, сделанные из слишком тонких пластин – толщина металла должна составлять минимум 2 мм, если это сталь.

Конструкция лючка

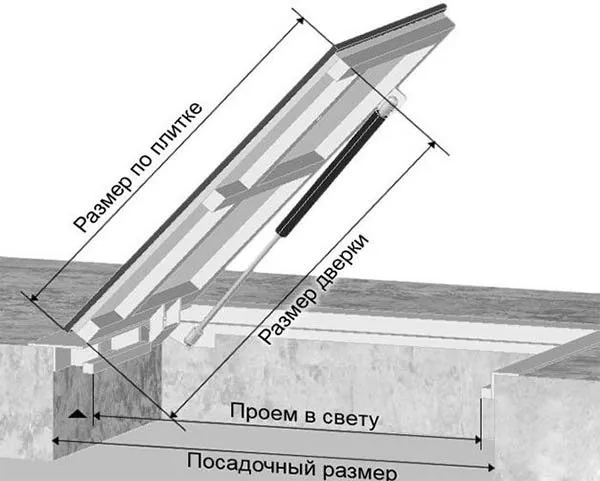

Нужно знать основные габаритные параметры и особенности механического устройства.

В эти параметры входят:

1. Размеры:

• внешний — общий по периметру;
• посадочный — установочное отверстие в подполье;
• световой просвет — чистый габарит проема;
• размер дверцы.

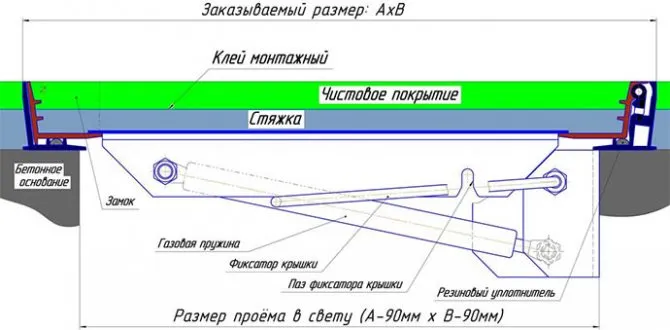

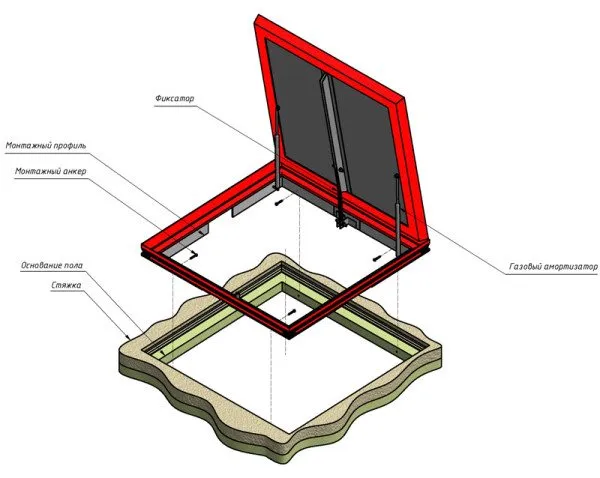

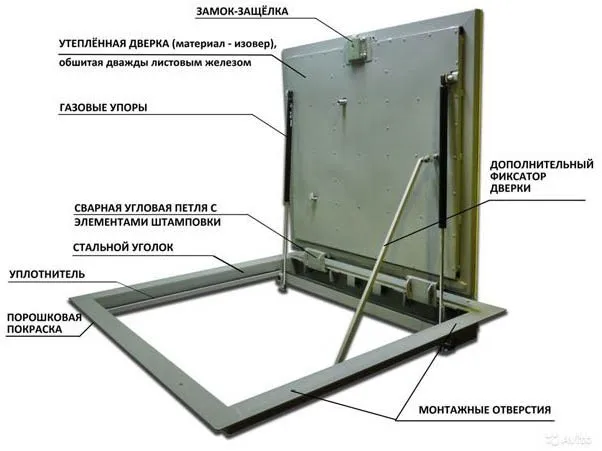

2. Конструкция:

• каркас из стального уголка с уплотнителем;
• сборная металлическая петля для крепления дверцы;
• сварная металлическая крышка с внутренним поддоном и наружным ободком из стали по периметру;
• замок-защелка;
• газовые упоры с фиксатором.

Для бесшумного закрытия и герметизации по периметру каркаса размещается уплотнитель, вставляется в пазы или наклеивается. Дверь даже небольшого металлического лючка достаточно тяжелая, пневматические амортизаторы значительно облегчают процесс пользования. На крышке находится сварной поддон с дополнительными ребрами жесткости. В него монтируется основа для напольного покрытия или утеплитель. На поверхности находятся отверстия для съемных ручек.

Толщина металла рассчитывается в зависимости от предполагаемой нагрузки. Окрашивают изделия порошковой краской с добавлением полимеров. Более дорогие модели могут быть изготовлены из нержавеющей стали, алюминия, латуни. В последнее время для небольших лючков используют композитные материалы.

Нюансы монтажа

Устанавливают раму до момента заливки чистовой бетонной стяжки, она должна быть в уровень с полом. Предварительно необходимо определится с моделью ревизионной конструкции.

Последовательность работ:

• Подготавливается проем. Лучше сделать корректировку входа в подполье по размерам, используя металлопрофиль.
• Установка люка под плитку и другие покрытия проводят после черновой стяжки, с учетом подъема на уровень финишной.
• Закрепляют, используя крепеж типа дюбеля, длинных саморезов.

Приобретая вход в подвал, учитывают:

• Габаритные размеры хранящихся вещей. Если в погребе будут стоять большие бочки, то необходимо учесть, что периодически их нужно поднимать и проводить санитарную обработку. Особенно тщательно рассчитывают проем, когда речь идет о монтаже технического оборудования, которое нужно обслуживать, заменять его отдельные элементы.
• Среда, в которой эксплуатируется лючок или массивный ревизионный вход. Для влажного подвала правильнее выбирать материалы, не поддающиеся коррозии. Хорошая герметизация нужна, если подполье находится в жилом помещении, чтобы не просачивались запахи.
• Нагрузка на поверхность крышки. Гаражный, технический люк должен быть более прочным.
• Вид покрытия пола, его толщина.
• Телосложение хозяев дома.
• Цена.

Производители и стоимость

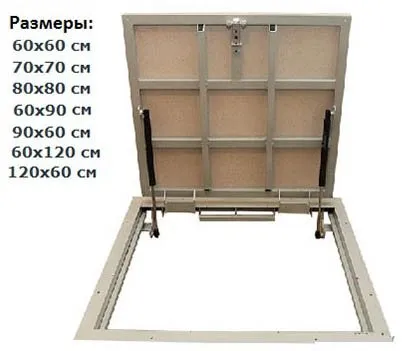

1. Одной из ведущих в России компаний является Практика. Она запатентовала конструкции люков-невидимок под плитку серии Портал с распашной системой. Их изготавливают из стали, окрашенной порошковой краской для металла. При нажатии встроенной кнопки люк, оборудованный амортизатором, открывается легко, без усилий. Достаточно слегка притянуть его на себя. Фирма Практика-юг выпускает ревизионные люки для подвального помещения, которые не требуют предварительной подготовки основы для финишного декоративного покрытия.

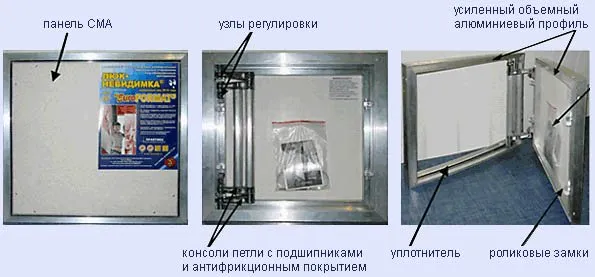

3. Фабрика Revizor изготавливает люки с пневмоцилиндрами, усиленными зигзагообразными ребрами жесткости, и уплотнителем из резины. Благодаря такому механизму, их можно использовать во влажных помещениях (бассейнах, банях). Одно- и двухдверные ревизии выдерживают повышенную нагрузку.

4. Компании Дива выпускает широкий ассортимент изделий от маленьких лючков до нестандартных моделей больших размеров с несколькими открывающимися створками, которые могут комплектоваться электроприводами.

Производители изготавливают конструкции нестандартных размеров, по специальным проектам.

Компания	Материал	Размеры, мм	Цена, руб
Revizor	Алюминий, сталь оцинкованная	600 х 600
700 х 800
900 х 900
1100 х 1100
ООО Дива	Сталь, с порошковой покраской	600 х 600
700 х 700
800 х 600
900 х 700
900 х 900
1200 х 800
Проектно-производственная компания Практика	Стальной окрашенный профиль	692 х 692
692 х 992
792 х 792
892 х 892
992 х 992

Прежде чем купить люк, ознакомьтесь с информацией об устройстве, производителях, материалах. Определиться с моделью лучше на стадии проектирования и строительства, чтобы он соответствовал габаритным размерам подвальной части и ее назначению.

Как сделать петли для люка в подвал

Выбор материала во многом зависит от того, из чего сделано само помещение и какие материалы использовались во время его ремонта. В комнате, где преобладают деревянные конструкции или пол покрыт ламинатом, лучшим вариантом будет сделать люк из дерева. Если на полу лежит плитка, тогда вам больше подойдет металлический люк, который можно залить бетоном и замаскировать плиткой.

Существуют варианты, когда крышка изготавливается из пластика, но это не самый лучший выход. Пластик слишком хрупкий, и его использование в качестве основы может привести к печальным последствиям.

Давайте остановимся на деревянных и металлических конструкциях и разберемся в достоинствах и недостатках каждой более подробно.

Крышки из металла обладают следующими преимуществами:

• надежность конструкции;
• долговечность.

К недостаткам можно отнести:

1. Металлические конструкции тяжелее деревянных. Выходом из ситуации может стать использование алюминия в качестве основного материала. Это снизит вес крышки в несколько раз.
2. Металлический люк обойдется хозяину дороже деревянного.
3. Сложнее сделать собственными руками.

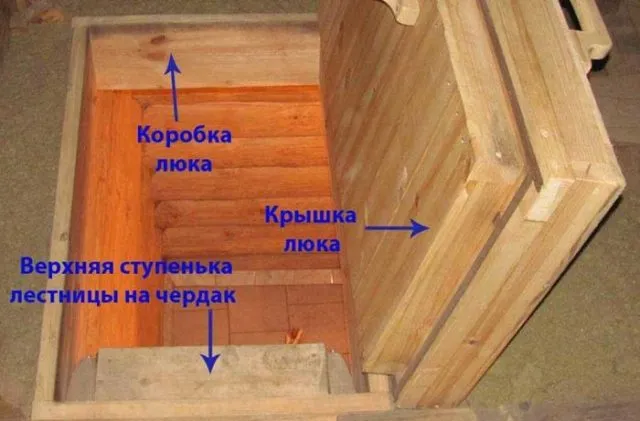

Деревянная крышка

Отличный выбор для тех домовладельцев, которые используют в качестве напольного покрытия дерево. Это не только облегчит маскировку люка, но и сделает его сооружение более простой задачей. Деревянные люки имеют следующие преимущества:

• легко изготовить;
• намного легче металлических;
• проще обрабатывать и подгонять под необходимые размеры;
• низкая стоимость материалов.

Минусы:

1. Нужно обрабатывать дерево специальными веществами, предотвращающими процесс гниения и появления плесени.
2. Со временем дерево теряет свои свойства, и люк придется переделывать.

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

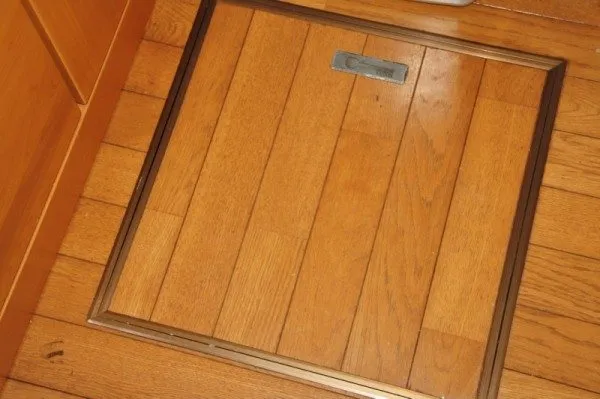

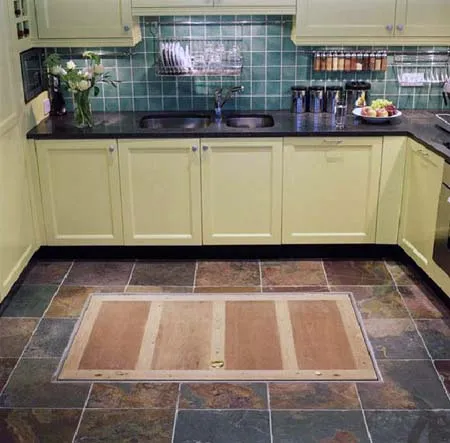

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
2. Приварить уголки с внутренней стороны стали по всему периметру.
   Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.
3. Зачистить все сварочные швы.
4. Разместить утеплитель, размер которого не должен быть больше уголка.
5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

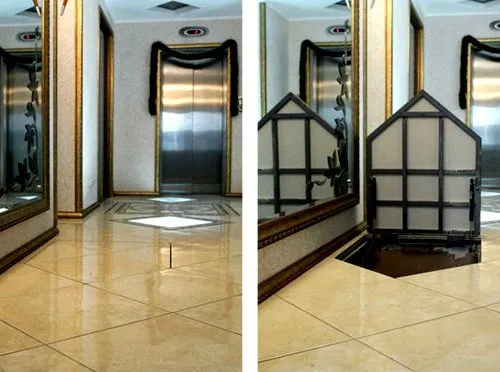

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

1. Прибить к черновому полу раму, изготовленную из 4 брусков.
2. Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
3. Установить со стороны подвального помещения петли или амортизаторы.
4. Вырезать потайную ручку.
5. Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

1. Вырезать дверцы, которые будут соответствовать выбранным размерам.
2. Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
3. Уложить пенопласт, толщина которого не будет превышать высоту уголка.
4. Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
5. Сварить и закрепить с помощью анкера металлическую раму.
6. Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

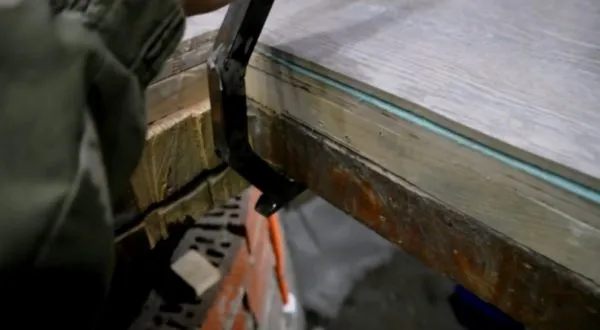

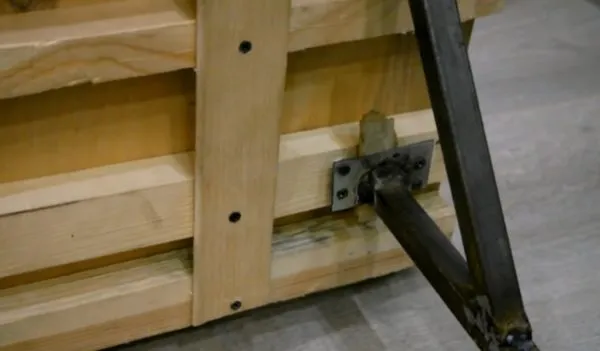

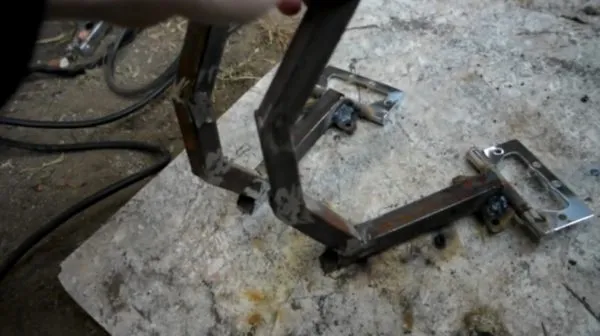

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

1. Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.
   Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.



2. Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.

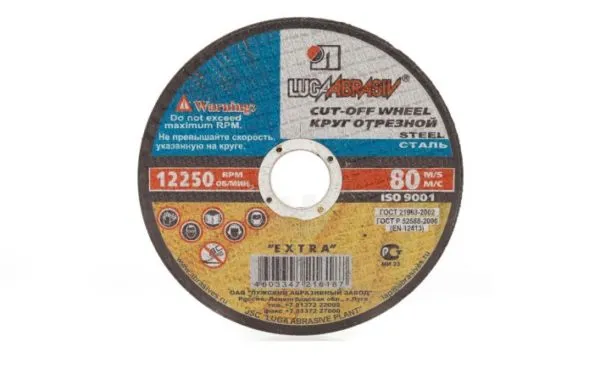

3. Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.



4. Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.

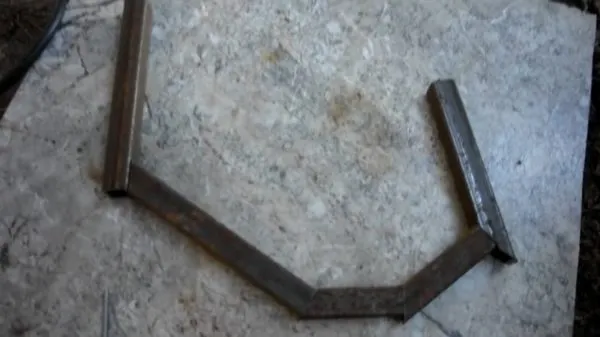

5. Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
6. Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
7. Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
8. Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.

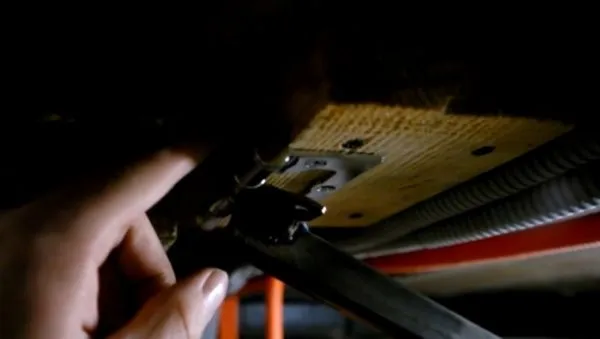

9. Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото.





10. Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
11. Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
12. Далее полноценная установка люка.



Выбор материалов для крышки

Выбор материала во многом зависит от того, из чего сделано само помещение и какие материалы использовались во время его ремонта. В комнате, где преобладают деревянные конструкции или пол покрыт ламинатом, лучшим вариантом будет сделать люк из дерева. Если на полу лежит плитка, тогда вам больше подойдет металлический люк, который можно залить бетоном и замаскировать плиткой.

Существуют варианты, когда крышка изготавливается из пластика, но это не самый лучший выход. Пластик слишком хрупкий, и его использование в качестве основы может привести к печальным последствиям.

Давайте остановимся на деревянных и металлических конструкциях и разберемся в достоинствах и недостатках каждой более подробно.

Металлическая крышка

Крышки из металла обладают следующими преимуществами:

• надежность конструкции;
• долговечность.

К недостаткам можно отнести:

1. Металлические конструкции тяжелее деревянных. Выходом из ситуации может стать использование алюминия в качестве основного материала. Это снизит вес крышки в несколько раз.
2. Металлический люк обойдется хозяину дороже деревянного.
3. Сложнее сделать собственными руками.

Деревянная крышка

Отличный выбор для тех домовладельцев, которые используют в качестве напольного покрытия дерево. Это не только облегчит маскировку люка, но и сделает его сооружение более простой задачей. Деревянные люки имеют следующие преимущества:

• легко изготовить;
• намного легче металлических;
• проще обрабатывать и подгонять под необходимые размеры;
• низкая стоимость материалов.

Минусы:

1. Нужно обрабатывать дерево специальными веществами, предотвращающими процесс гниения и появления плесени.
2. Со временем дерево теряет свои свойства, и люк придется переделывать.

Крышка своими руками

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

1. Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
2. Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
3. Покрываем готовые детали антисептиком.
4. Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
5. Следующим слоем идет термоизоляционный материал.
6. Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

1. Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
2. Из листа металла вырезается заготовка нужных размеров.
3. На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
4. Утепление каркаса крышки термоизоляционным материалом.
5. Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Как сделать деревянную крышку люка для погреба дома своими руками

Чтобы изготовить люк в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.
Этапы работ:

1. Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, соответствующим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель проделывают углубление на толщину деталей.
2. При помощи угольника наносят перпендикулярную линию на торцах. Доски обрезают по намеченным линиям. Торцовку выполняют циркулярной пилой.
3. Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в проем.
4. Длину досок для двери делают на 2 мм меньше, чтобы двигалась свободно.
5. На направляющих собирают дверь. Прикручивают петли и устанавливают в проем.
6. Проверяют работоспособность всех элементов.

Металлическая конструкция

Если сделать вход чересчур маленьким – вам будет неудобно спускаться в погреб, и вы не сможете перемещать в него габаритные вещи. Слишком большой проход будет занимать много места, и крышка на погреб будет тяжелой и громоздкой. Строгих размеров не существует, и каждый хозяин подбирает оптимальную величину под свои габариты.

Расположение тоже имеет немаловажное влияние на общий вид конструкции. Не стоит делать вход близко от входных дверей или в местах, где часто ходят. Вход в погреб, размещенный в углу помещения, не самое лучшее решение. Необходимо подобрать место так, чтобы крышка для подвала не цепляла окружающие предметы и стены помещения.

Учитывая все нюансы помещения, вы можете выбрать одно из следующих конструктивных решений:

1. Съемная крышка. Самый дешевый и простой вариант. От вас потребуется сделать дверцу строго по размерам и озаботиться удобными ручками для ее открывания.
2. Раздвижные дверцы. Чаще используются в тех случаях, когда вход в подвал расположен на улице, а не в доме. Это обуславливается тем, что подобные конструкции занимают много места.
3. Распашные конструкции. Имеют более сложную конструкцию, чем у съемных аналогов, однако также широко применяются при строительстве погребов. Изготавливаются по тем же принципам, что и обычные двери.

Изготовление более надежного металлического люка потребует следующих материалов и инструментов:

• листы стали толщиной 3-4 и 0,5-1 мм;
• уголок 40-50 мм;
• дверные петли;
• пенопласт;
• уплотнитель (желательно из резины);
• грунтовка;
• отрезные круги и болгарка;
• аппарат для сварки, электроды;
• саморезы;
• дрель и комплект свёрл.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по следующему плану:

1. Подготовка заготовок.
2. Сооружение опоры, которую крепят к настилу.
3. Распил половых досок. Необходимо оставлять зазор в 0,5 см по всему периметру будущей крышки.
4. Соединение заготовок поперечными брусками. В это же время устанавливают петли.
5. Обработка кромки щита продольными рейками.
6. Закладка минеральной ваты или другого утеплителя в обрешётку.
7. Закрытие утеплителя.
8. Внешняя отделка люка. Обычно для этого применяют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Такой выбор может стать интересным дизайнерским решением.
9. Установка крышки на петли и монтаж ручки.

Рассмотрим эти этапы немного подробнее.

Учитывайте, что лист стали должен превышать размеры лаза, чтобы немного перекрывать его. Уголки следует разместить в 5-10 мм от края. По центру конструкции добавляют 1-2 ребра жёсткости. Подготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты нужно поместить минеральную вату или пенопласт, который в дальнейшем закроется тонким железным листом или фанерой. Монтаж собранного люка на петли проводится с помощью анкеров.

Завершающим этапом становится крепление уплотнителя. Он выполняет сразу две функции – защищает напольные конструкции и служит дополнительным слоем изоляции.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

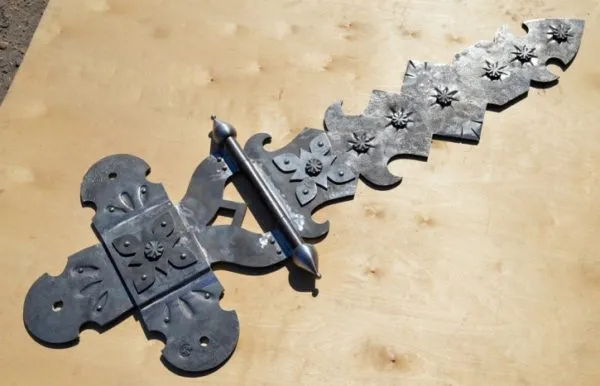

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Создание выдвижного механизма

Выдвижной механизм часто применяется при обустройстве напольных люков. Для создания механизма потребуется небольшое пространство под полом, а также список материалов:

• стальной лист 2 шт. толщина 5 мм;
• набор металлических роликов;
• стальные стержни;
• электродвигатели компактного размера – 2 шт.;
• источник тока и электрокабель;
• переключатель с тремя позициями.

Выдвижной механизм удобен в обращении, но его создание и обустройство должен вести человек с опытом подобной работы.

Каждый тип люка имеет свои нюансы

Электропривод

Как выше говорилось, этот механизм предотвращает несанкционированный доступ в погреб посторонних. Установить электропривод можно несколькими способами. Рассмотрим самый простой вариант.

Для монтажа необходимы:

• Электродвигатель.
• Дюралюминиевые трубы.
• Листы стали.
• Сварочный аппарат.
• Болгарка с отрезными кругами.
• Кабель.
• Источник тока.
• Трехпозиционный переключатель.

Механизм устанавливается непосредственно на крышку. При этом рекомендуется оставлять некоторый запас для открывания люка (т. е. крышка должна открываться чуть менее чем на 90 град.).

Механизм действует достаточно просто. Подается сигнал с помощью дистанционного пульта, в системе начинается вращение, соответственно, крышка приходит в движение. Поднятие обеспечивается за счет стержня. Закрыть люк также можно с помощью пульта.

Важные моменты

Если строительство дома в разгаре и расположение люка в подвал или погреб еще на стадии разработки, стоит учесть следующие нюансы.

1. Вход должен располагаться в удобном месте, не рядом со стеной. Это нужно для того, чтобы люк открывался без каких-либо помех.
2. Если вход в погреб планируется сделать на кухне, важно располагать вход там, где не будет стоять мебель, например, обеденный стол. Важно, чтобы поднятая крышка не задевала кухонный гарнитур или другие вещи.
3. Конструкция крышки люка должна быть усиленной и выдерживать вес человека, если например, вход в погреб будет выходить из коридора.
4. Размеры входа в погреб. Они должны быть «подогнаны» под габариты хозяев. Это нужно для того, чтобы без затруднений спускаться в подвал и доставать из него нужные вещи и продукты.

Этапы выполнения работ

Чтобы сделать дверцу в полу, начинать работу нужно со сборки каркаса для нее, который по всем параметрам впишется в общую конструкцию. Сначала при помощи сварочного аппарата создается каркас из металлических уголков прямоугольной или квадратной формы. Не забываем оставлять зазор в 3-5 мм между плитой перекрытия и сварной рамкой, который заполняется резиновым уплотнителем для герметизации.

Если каркас для дверцы проема напольного перекрытия будет создаваться из металлических уголков, на крышке притупляют острую кромку и осуществляют ее подгонку под габариты рамки. Верхняя часть крышки должна быть чуть шире нижней. Чтобы проход в плоскости перекрытия мог плотно закрываться, расчет размеров проводится относительно толщины уголков.

Установка деревянного люка

Крышка люка чаще всего крепится на петли, что облегчает процесс ее открывания, в то же время уплотнение должно надежно защищать помещение от проникновения влаги. Наружные петли вы без проблем найдете в каждом строительном супермаркете.

Обращаем ваше внимание на то, что одни крепежи, которыми укомплектованы петли, фиксируются к уголкам, а вторые – непосредственно к крышке. Для таких целей рекомендуется выбирать саморезы.

Особенности сооружения люка для входа в подвал

Люки для подвалов должны:

• Хорошо выглядеть.
• Как можно лучше вписываться в окружающее их пространство.
• Надежно закрывать вход в подвал.
• Иметь достаточно простой механизм для открывания погреба.
• При даже очень больших размерах самого люка, механизм для его открывания должен быть удобным, а устройство открываться при помощи приложения небольших усилий.
• Чаще всего люк представляет собой обычный деревянный квадрат небольшой толщины, поднимаемый с помощью двух ручек.
• При весе изделия более 10 килограмм полезным окажется устройство электродвигателя и других элементов автоматической системы.

• Размеры люка должны соответствовать шахте создаваемого подвала. Иначе могут возникнуть многочисленные проблемы, которые после обнаружения, создадут трудности и процесс сооружения люка придется начинать с самого начала.
• Люк должен быть такой конструкцией, чтобы проход без проблем скрывался напольным покрытием. В этом случае верхняя его плоскость должна располагаться на уровне пола.
• Конструкция устройства должна быть надежной, в течение дня на нее возможно будут наступать не один десяток раз.

Совет: На сколько сложным будет устройства люка зависит от его владельца. В любом случае он должен хорошо сохранять жилище от сырости, что может привести к возникновению плесени и грибков.

Отделка

Торцы оформляют в определенном порядке. Необходимо поэтапно совершить следующие действия:

• Приложить к нише раму и выровнять ее с помощью строительного уровня.
• Имеющиеся щели между металлическим каркасом и стяжкой необходимо заполнить раствором. Для его приготовления используется цемент марки М-500. Раствор должен полностью затвердеть.
• Подрезать плитку и закрыть оставшийся вокруг проема участок.
• Откосы ниши необходимо выровнять. Для этого устанавливаются маячки, наносится и выравнивается цементный раствор.
• Откосы облицовываются плиткой.
• До высыхания клея плитку рекомендуется зафиксировать с помощью скотча и поставить разграничивающие крестики.

Требования к люку

1. Удобство открывания и закрывания; 2. Презентабельный вид; 3. Надежность.

Удобство открывания

Очень важно чтоб при открытии люк открывался без сверх усилий, а при закрытии крышка люка не падала со всей силы стараясь отбить какую не будь конечность, а закрывалась плавно. Также не менее важна надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже — получить крышкой по голове, никого не обрадует.

Презентабельный вид

Эстетичный и презентабельный вид — наиважнейшее требование. Никому не хочется портить вид прихожей или кухни. Отсюда желание замаскировать или, на крайний случай, сделать его внешне привлекательным.

Надежность

Самое важное требование. Его в большей степени нужно относить к фурнитуре. Надежные шарниры, амортизаторы, запорная арматура будут определять надежность и долговечность конструкции.

Существует несколько типов люков

Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема. 2. Распашной выполняется по типу двери только в полу. Имеет две или больше петель с одной стороны, ручку и замок — с другой. 3. Раздвижной: такой тип мало применяют в помещении в виду необходимости установки специальных направляющих. Принцип действия такого люка заключается в перемещении крышки по направляющим.

Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые, наливные крышки. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно

укладывать ламинат. Получается скрытый люк — увидеть его очень сложно.

Недостатком данного исполнения является масса люка, которая может достигать десятков килограмм. Для облегчения, на такой люк устанавливают газовый амортизатор открывания и закрывания. Требуется надежный крепеж массивные петли и основательное крепление в проем что ведет к удорожанию.

К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Форма для погреба

Изделия круглой формы или с округлыми краями в основном используется для наружных входов. Для подвального помещения чаще применяется квадратная форма, которая придает элементу максимальную жесткость.

Под такую конфигурацию легче подбирать отделочный материал и располагать крепежные детали можно в любом порядке.

Также существуют люки прямоугольной формы, которые дают возможность установить крышку вдоль стены, обеспечивая удобный спуск в погреб.

Помимо этого подъем и опускание различного груза с таким люком создает больше свободного пространства и не ограничивает движения.

Какие петли выбрать для подвального лючка? Видео обзор

Готовый люк для входа в подвальное помещение стоит сравнительно дорого: цена изделия из самого непрочного материала (ГВЛ) — от 6 000 рублей. Целесообразно изготовить это приспособление самостоятельно, самое простое решение — сделать крышку съемной. При возникновении необходимости воспользоваться погребом ее вынимают из ниши в полу и откладывают в сторону. Но чаще ставят петли, с помощью которых дверца открывается и устанавливается под углом.

Петли, пригодные для установки на ляду:

• дверные;
• автомобильные от капота;
• из готового комплекта Погребок.

Можно ли убрать пожарный люк на лоджии?

Пожарный люк на лоджии может быть убран, но необходимо убедиться, что это безопасно и не нарушает правил пожарной безопасности. В большинстве стран существуют нормативные документы, регулирующие использование и установку пожарных люков. Например, в России установка пожарных люков обязательна для всех многоквартирных домов, а их размеры и расположение должны соответствовать определенным требованиям.

Если вы хотите убрать пожарный люк на лоджии, в первую очередь следует обратиться к управляющей компании или органам местного самоуправления, чтобы узнать, допустимо ли это и какие меры безопасности нужно принять в данном случае. Если убирание пожарного люка допустимо, необходимо обеспечить плотное герметичное закрытие отверстия, чтобы не создавать риски возникновения пожара или задымления в случае чрезвычайной ситуации.

Также необходимо учесть, что убирание пожарного люка может нарушить конструкцию здания и привести к другим проблемам, таким как нарушение теплоизоляции, протекание воды и др. Поэтому, прежде чем приступать к демонтажу пожарного люка, следует убедиться в безопасности и законности такого действия, а также проконсультироваться с специалистами, если это необходимо.
