Изготовление самодельного бура для столбов — размеры, фото и пошаговая инструкция

Если вы владеете земельным участком, то, вероятно, хотя бы раз сталкивались с потребностью в рытье ям для установки опор и столбов с целью оформления внешнего облика территории. Иногда также возникает необходимость в создании отверстия в не слишком удобном месте.

Инструмент получится удобным при эксплуатации и компактным, что очень удобно для хранения. Обычно для проведения таких работ используется твердый металл. С его помощью вы сможете расколоть на части корневища растений и мелкие камни. Такое приспособление позволит выкопать яму, вращая оборудование вокруг оси как штопор.

Выбор режущей части

Основное назначение бура – рытье лунок. Скважины проделываются режущей частью, которая может иметь разные формы, а именно:

• форму полудисков;
• вид шнека;
• двухлопастную;
• винтообразную;
• съемную;
• многоярусную;
• цельную.

Если вы хотите изготовить бур для столбов своими руками, то должны определить конструктивные особенности устройства. Некоторые модели имеют небольшие лопасти снизу, тогда как сверху они увеличиваются до больших размеров. Приобретя заводской бур, вы получите в пользование эффективный и функциональный инструмент. Но его не всегда можно внедрить в грунт на нужную глубину, кроме того, насадки у таких приспособлений могут иметь не тот диаметр, что нужно.

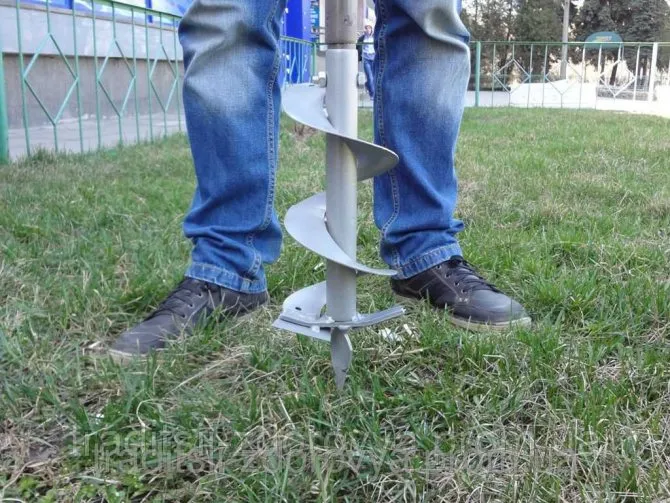

Устройство и преимущества ямобура

Ямобур, как можно понять из названия предназначен для того, чтобы бурить различные отверстия в земле. Применение таких отверстий может быть самым разнообразным, хоть под канализацию, под воду или чтобы вкопать столбы для любого забора.

Подходит для бурения ям как в вертикальной плоскости, горизонтальной и под любым необходимым вам углом.

Диаметр исходного отверстия ограничен размерами самого бура, глубина может быть практически безграничной, покуда у вас хватит сил пробурить землю. Конструкция такого устройства очень простая, состоит ямобур всего из небольшого количества составляющих.

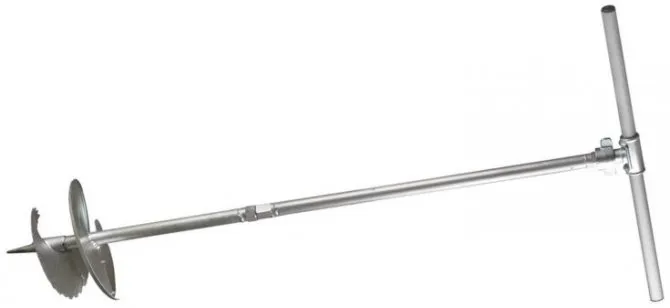

Итак, из чего состоит такой простой и очень полезный ручной инструмент:

• Основой конструкции является режущая часть, или попросту бур. Именно с её помощью ямобур врезается в землю и делает необходимое отверстие.
• Основная опорная труба. К ней закреплены все элементы конструкции, и она позволяет углубляться на ту длину, которую сама же и имеет.
• Ручка для оборачивания. Закрепляется на верхней части и с её помощью мы можем, придав определённое усилие вкручивать буровой винт вглубь земляной почвы.Каждый из представленных элементов может дополнительно оснащаться различными вспомогательными элементами, и прочими модификациями. Обычно производители стараются дополнить именно свою продукцию чем-то таким, чего нет у конкурентов, чтобы переманить потребителей.
• Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным, в соответствии с тем, какое оно вам необходимо. Также благодаря тому, что диаметр ямобура ограничен, вы не проделываете излишней работы и не выкапываете лишний грунт.
• Благодаря этому получается, что вам не будет необходимости затрачивать излишнее количество материалов на бетонирование столбов под ваш забор. К тому же благодаря простой конструкции, вы без труда сможете сделать земляной бур своими руками.

Рекомендации по изготовлению отдельных частей

Прежде чем приступить к изготовлению бура для столбов своими руками, вы должны разобраться с составными частями этого инструмента, среди них следует выделить:

• разрыхлитель;
• почвоприемник;
• плуг-формировщик;
• шнек.

Разрыхлитель состоит из двух плоскостей или шнека. Последний похож на спираль, в этом узле нож располагается на штанге. Имеется в буре и почвоприемник. Здесь собирается грунт, что облегчает бурение лунок диаметром до 35 см. При изготовлении бура для столбов своими руками вы должны будете снабдить его формировщиком, который будет располагаться в нижней части. Этот узел позволяет усилить столбчатый фундамент, что требуется при возведении больших зданий.

Простое средство малой механизации для сада

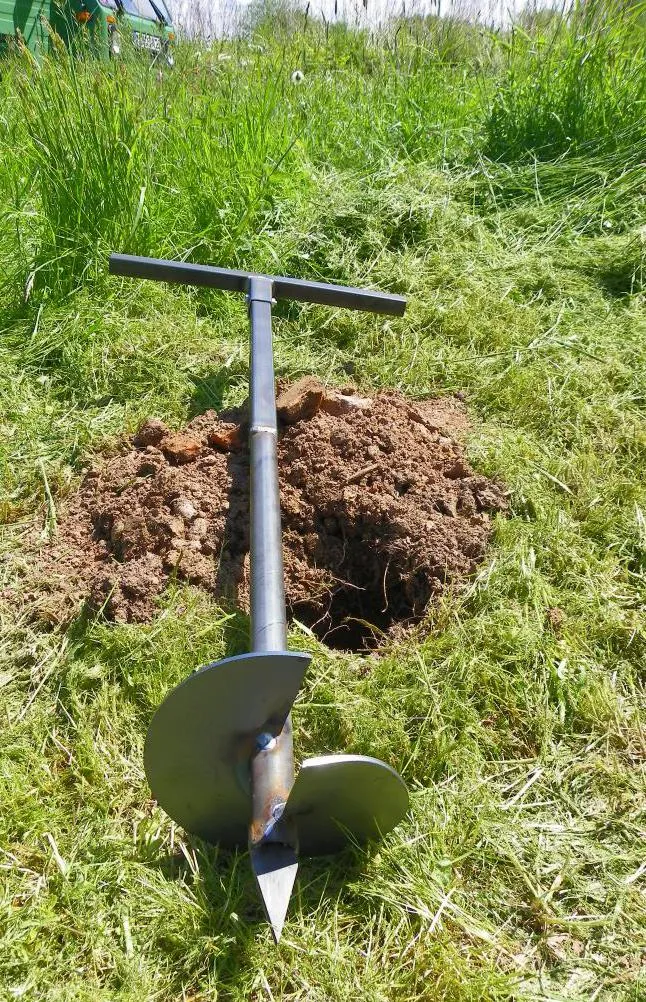

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

• режущую часть из стального листа;
• наконечник-сверло;
• штангу из трубы круглого либо квадратного сечения;
• ручку.

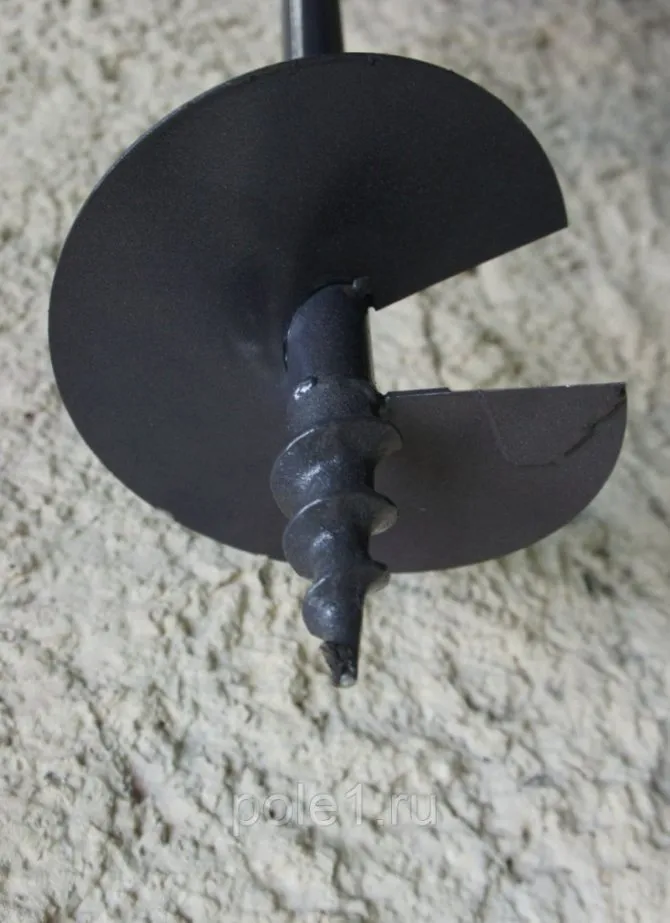

Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.

Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.

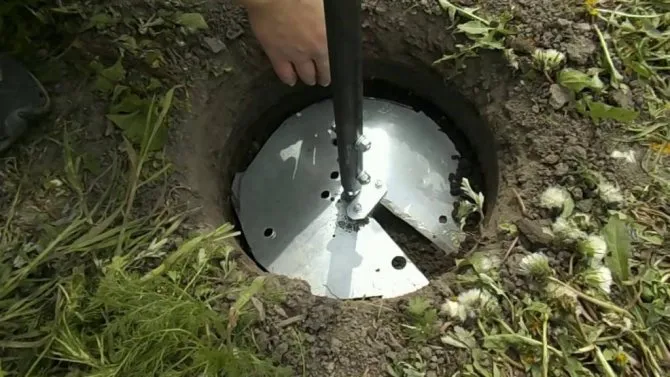

Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Подготовка материалов

Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:

• гайку;
• сверло;
• тиски;
• отрезки металлической трубы.

Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор.

Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Подготовка инструментов

Диски вы можете позаимствовать у обычной циркулярки или изготовить их самостоятельно. Для этого вам следует найти 3-мм листы металла. Среди инструментов, которые понадобятся в работе, следует выделить:

• углошлифовальную машину;
• сварочный аппарат;
• сверла по металлу;
• молоток;
• дрель.

Если у вас не нашлось наконечника со сверлом, его можно заменить сверлом с хвостовиком, который имеет вид конуса. Его диаметр должен соответствовать шнеку. Для того чтобы исключить травматизм, следует использовать мягкие ручки от велосипеда.

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно?

Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

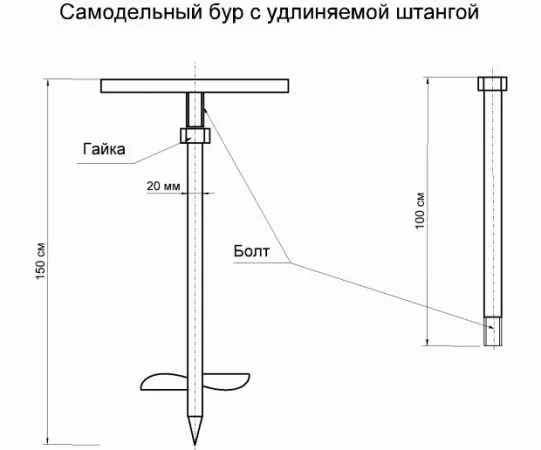

Работа над трубой-удлинителем

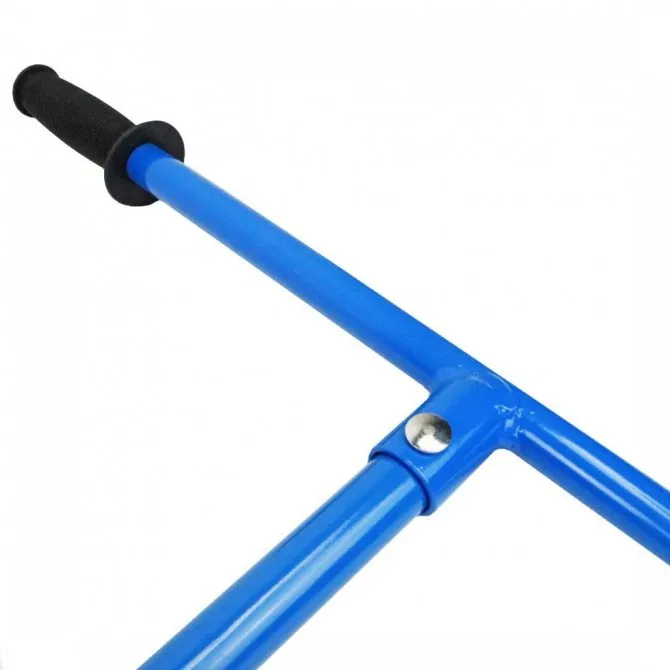

Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.

Что это такое?

Электробур – это автоматически работающий на переменном токе инструмент, который используется для решения такой задачи, как создание земляных ям различного типа и назначения.

Устройство представлено конструкцией из штока, ручек и привода. Оно оснащено электрическим двигателем, в чём и заключается его отличительная особенность. К штоку (так называется стержневая часть рамы) прикреплены специальные лезвия на упорных подшипниках, которыми собирается и поднимается земля, когда агрегат зарывается в землю в процессе разработки ямы.

Нанесение защитного покрытия

Изготовив бур из трубы для столбов своими руками, вы должны защитить его от внешних воздействий и преждевременного старения материала. Это позволит исключить возникновение ржавчины. Детали самодельного бура обрабатываются наждачной бумагой и покрываются грунтовкой. Сверху наносится фосфатирующий раствор. Готовое изделие после такой обработки можно окрашивать.

При эксплуатации инструмента после каждого применения его обычно разбирают и чистят от грязи и пыли. Особое внимание следует уделить соединениям. Их покрывают специальной смазкой, которая способствует отталкиванию воды. Не стоит упускать этот момент, ведь правильный уход станет отличной профилактикой заклинивания болтов и позволит оборудованию работать долгое время бесперебойно.

Популярные бренды

Сегодня электробуры позволяют выполнять многие работы. Если бы не было этих инструментов, существенно снизилась бы эффективность решения многих задач. Благодаря тому, что сейчас поставщики предлагают оборудование, соответствующее запросам потребителей, существенно увеличилась производительность труда, человеческих сил затрачивается всё меньше.

Производители буров соперничают за первенство на рынке и стараются усовершенствовать новые модели оборудования. Наибольшим спросом пользуются бренды:

STIHL – первая отечественная компания, выпускающая разнообразное техническое оборудование по привлекательным ценам. Модели, представленные этим брендом, получают много положительных отзывов. Покупатели отмечают достойное качество продукции. Что до электробуров, то STIHL гарантирует долгий срок службы агрегата.

Существует большой выбор моделей буров, предназначенных для работ различного формата.

Технику под любой даже самый специфический вкус реализует следующая марка – EFCO, специализирующаяся преимущественно на оборудовании для сада. Не удивительно, что на российском рынке этот итальянский бренд так известен: официальные представительства торгуют его продукцией во множестве стран. Буры этой компании являются очень прочными и применяются для задач разного масштаба, от проделывания проруби для рыбалки до ответственных профессиональных работ.

Как усовершенствовать инструмент

Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.

Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.

Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.

Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.

Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.

Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.

Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.

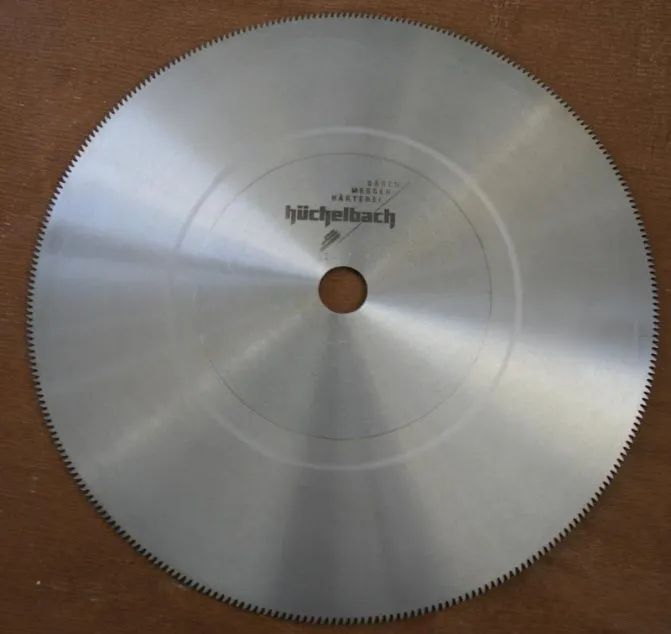

Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.

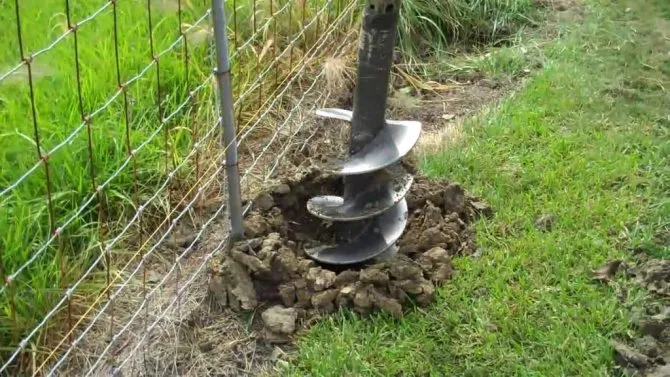

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

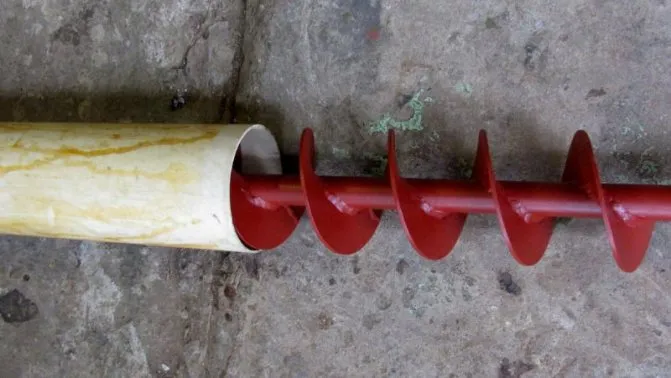

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

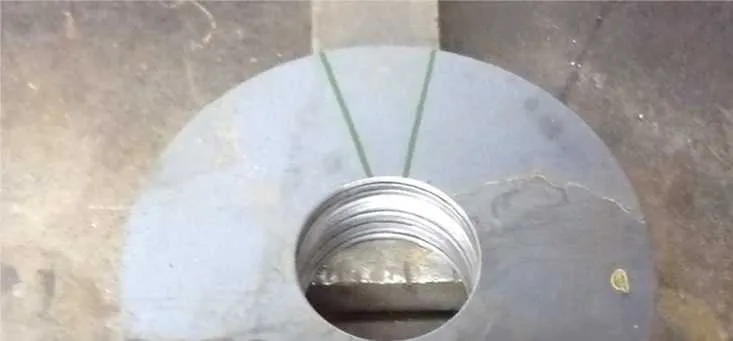

В кольцах размечается сектор, вырезается

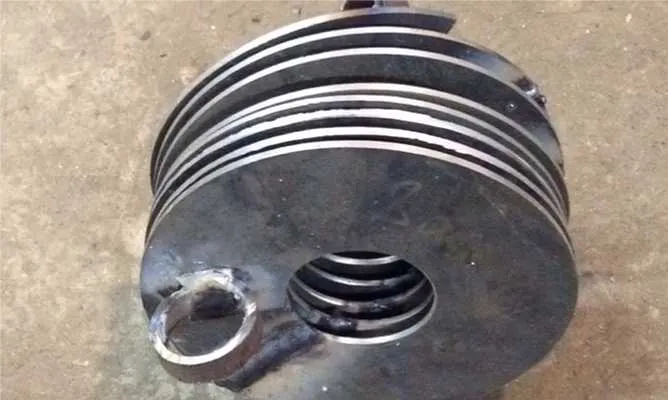

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

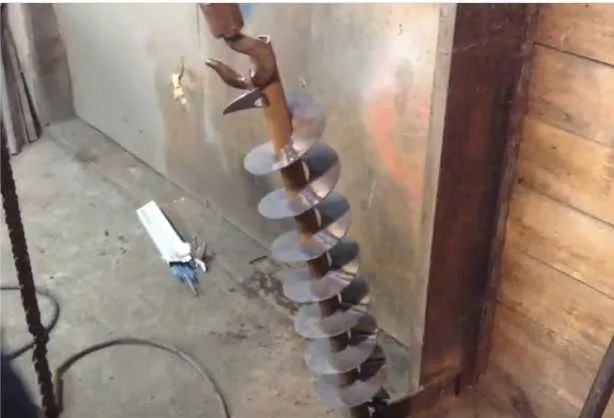

Почти готово

Какой диаметр бура выбрать для забора?

Диаметр бура для забора зависит от нескольких факторов, таких как высота забора, тип грунта, диаметр опорных столбов и других параметров конструкции. Вот некоторые рекомендации по выбору диаметра бура для забора:

• Для установки заборов из профильной трубы, часто используют буры диаметром 100-150 мм. Этот диаметр позволяет легко вставить столбы в землю и обеспечить достаточную прочность конструкции.

• Если забор предполагается устанавливать на глинистом грунте или в зоне высокого уровня грунтовых вод, то следует выбирать буры большего диаметра (например, 200 мм), чтобы обеспечить надежную фиксацию столбов.

• Для заборов с большой высотой (более 2 м) и большими опорными столбами (более 100 мм в диаметре) необходимо выбирать буры большего диаметра, чтобы обеспечить достаточное укрепление в грунте.

• При выборе диаметра бура следует также учитывать тип грунта. Например, для установки забора на песчаном грунте можно использовать буры меньшего диаметра, так как песок легче пробивается, чем глина или камни.

• Если вы не уверены в правильном выборе диаметра бура для забора, лучше проконсультироваться с профессиональными строителями или специалистами в этой области.

В любом случае, перед выбором диаметра бура следует тщательно изучить условия местности, где будет устанавливаться забор, чтобы выбрать оптимальный диаметр и обеспечить надежность и долговечность конструкции.
