Изготовление шведской стенки для взрослых своими руками: чертежи и полезные советы

Хотите создать свою собственную шведскую стенку для физических упражнений дома? В этой статье мы предоставляем подробные инструкции и чертежи для изготовления шведской стенки для взрослых своими руками. Узнайте, как сделать шведскую стенку, которая соответствует вашим потребностям, и наслаждайтесь домашними тренировками!

Прообраз шведской стенки – обычная хозяйственная лестница. Придумали ее финские крестьяне, а название свое она получила потому, что Финляндия тогда находилась под властью Швеции. Но это не суть как важно. Важно то, что уже простейшие упражнения на шведской стенке (см. рис. ниже) позволяют полностью избежать расстройств здоровья из-за сидячего образа жизни. Только скандинавы могли додуматься до такого использования лестницы: зимы в Фенноскандии долгие, суровые. Земля мало плодородная, сезон сельскохозяйственных работ короткий, а тут еще и непомерные подати. Без зимних подсобных промыслов вообще не выжить. Залеживаться зимой на печи, а по весне долго зевать и потягиваться, прежде чем запрячь Сивку-Бурку в соху, никак не возможно было.

Простейшие упражнения на шведской стенке

Условия современной городской жизни предъявляют к физическому состоянию людей примерно такие же требования, но по другим причинам. А шведская стенка своими руками – изделие не из сложных; есть варианты, которые возможно изготовить в домашних условиях за 2-3 часа, см. далее. Но шведская стенка все-таки спортивный снаряд, а не хозинвентарь или домашняя утварь, поэтому делать ее нужно с соблюдением определенных, хоть и несложных, правил. Каких – об этом и говорится в данной публикации.

Основные требования

Для простых упражнений на шведской стенке можно привязать обычную лестницу к стрехе или потолочной балке, как делали финны старого времени. Но шведская стенка для расширенного и полного комплекса физических упражнений устроена уже по-иному.

Размеры спортивно-оздоровительной шведской стенки должны быть таковы:

1. Пролет по перекладинам (длина перекладины) – 800-900 мм;
2. Для домашней и детской шведских стенок при недостатке места в помещении допускается уменьшать длину перекладин до 600 мм;
3. Расстояние между осями перекладин по высоте – 150 мм;
4. Если на стенке будет заниматься только ограниченный круг взрослых, расстояние между осями перекладин по высоте допускается увеличивать до 220-260 мм сообразно комплекции пользователей. Диапазон 150-220 мм анатомически и физиологически «глухой», заниматься будет неудобно;
5. Диаметр перекладины 40 мм для взрослых и 24-30 мм для детей разного возраста (подробнее см. материалы об устройстве домашнего спортивного уголка);
6. Расстояние нижней перекладины от пола – 150-220 мм;
7. Количество перекладин – 12-18 для взрослых и 10-15 для детей;

Даже при самых несложных упражнениях в медленном темпе на спортивные снаряды приходятся динамические нагрузки, много превышающие вес занимающихся. Статические нагрузки от детей меньше, а динамические относительно веса тела ребенка больше, чем от взрослых. Поэтому шведская стенка для полного комплекса упражнений взрослых должна выдерживать в течение 20 мин без нарушения собственной конструкции и крепления к строительным конструкциям груз, подвешенный к середине любой из перекладин (или, при приеме в эксплуатацию и годовом освидетельствовании, ко всем поочередно) груз весом:

• 180 кг – для полного комплекса регулярных упражнений взрослыми в 2-3 и более смены ежежневно.
• 150 кг – домашняя или для детских спортивных состязаний.
• 120 кг – детская домашняя.

Подготовительные работы

Изготовить спортивный снаряд можно из двух видов:

1. дерева
2. металла

Каждый имеет свои преимущества и недостатки.

Деревянная шведская стенка изготавливается из натуральных материалов, легко и органично вписывается в дизайн помещений, изготовление занимает мало времени. Металлическое изделие гораздо прочнее, и выдержит вес даже нескольких детей или взрослых. Но оно требует навыков работы со сварочным аппаратом, что доступно не каждому.

Независимо от выбираемого материала, на первоначальном этапе строительства необходимо подготовить чертежи будущего снаряда. Это поможет рассчитать правильные параметры, ведь высота стандартной квартиры не превышает 2,7 м. Помимо этого, в чертеже необходимо учесть расстояние между двумя стойками, чтобы правильно отмерить перекладины. Учесть габариты будущего спортивного снаряда, чтобы вписать его в уже имеющийся интерьер. Чертежи помогут определить правильное соединение стенки и перекладины, подогнать размеры, и наметить крепления.

Размеры стенки должны быть таковы, чтобы она не касалась пола на случай подстилания ковра или коврового покрытия. Сверху она также не должна задевать потолок, чтобы можно было легко снимать перекладину для виса. Высота должна быть безопасной для детей.

Видео: Шведская стенка из дерева

Почти как предок

Технологически шведская стенка может быть выполнена из дерева, металла и прочного пластика. За деревянную приятно взяться. Стальная более подойдет для усиленного комплекса упражнений с упором, см. далее. Пластиковая – для детей дошкольного и младшего школьного возраста. Начнем со шведской стенки из дерева, как наименее трудоемкой и универсальной.

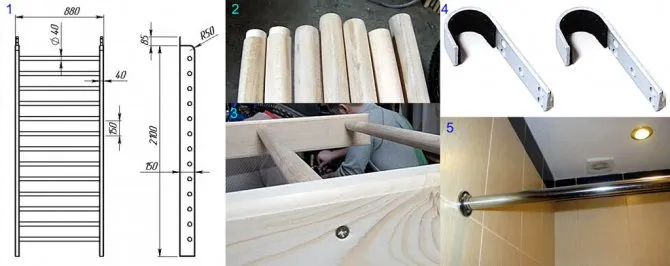

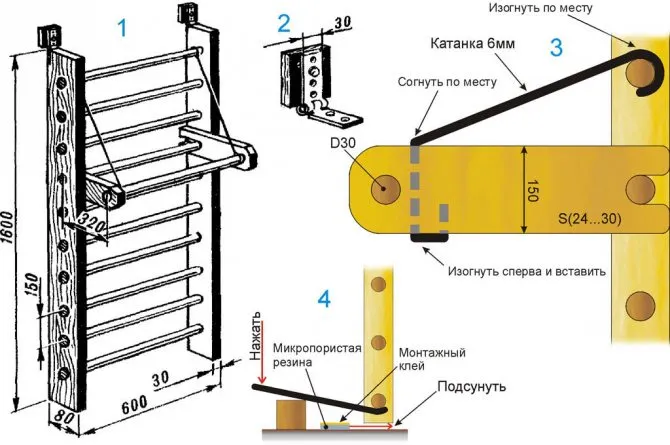

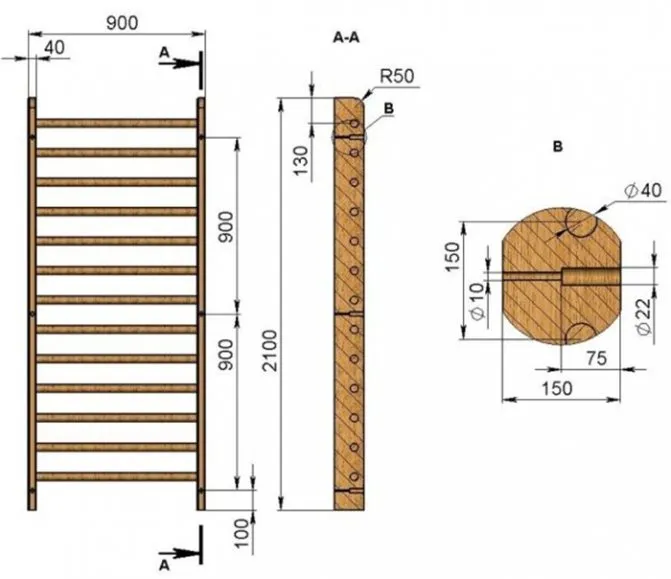

Чертежи типовой деревянной шведской стенки даны на поз. 1 рис. На перекладины пойдут черенки для садового инструмента из дуба, бука, граба и т.п. твердой плотной мелкослойной древесины без дефектов. Поскольку они далеко не всегда точно круглого сечения, нужно в любой столярной мастерской с токарным станком или в токарной по металлу проточить концы нарезанных в размер черенков до диаметра 35 мм (поз. 2). Длина проточки – 20 мм; такова же и глубина лунки. Это позволит выбрать лунки под черенки в тетивах самым распространенным мебельным сверлом Форстнера, т. наз. петельным (но см. также далее).

На тетивы (боковины) домашней шведской стенки сгодится обычная строевая доска без дефектов, ослабляющих ее общую прочность. Допустимы косослой без гнили и плесени, мелкие невыпадающие сучки. Крепление перекладин – в торец по саморезу или конфирмату (мебельному винту) 6х80 (поз. 3). Весьма желательно непосредственно после сверловки отверстий для металлического крепежа, но перед его установкой склеить детали ПВА без выдержки до отлипа, это намного увеличит общую прочность и надежность стенки, см. далее. Т.е: собираем стенку всухую, стягиваем чем-нибудь, веревкой напр., сверлим установочные отверстия под метизы, все разбираем, наносим на стыки ПВА, собираем, стягиваем сталью. Пока клей не засох, проверяем и поправляем общую ровность и по горизонту (чтобы «пропеллера» не получилось).

О креплении снаряда наглухо поговорим далее, но вообще-то типовая шведская стенка достаточно прочна сама по себе и с помощью крюков из стали 40х4 или 30х6 (поз. 4) может быть подвешена на установленную в распор между стенами траверсу (штангу, поз. 5) или низкую (плоскую) П-образную скобу из трубы от 40х2. К скобе нужно приварить подпятники-«пятаки» каждый под 3-4 самореза на 6-8 мм в пропиленовых дюбелях. Замуровывать концы несущей скобы в стену нельзя! Расшатается обязательно! Сборка – лежа на подпорках с выравниванием в плоскость и горизонт на сухую или, лучше, на плазе – ровной, застеленной пленкой поверхности. Заглубление стальной части метизов в несущую стену (помимо толщины отделки):

• В бетон – от 60 мм.
• В кирпич – от 70 мм.
• В дерево – от 90 мм.

Примечание: как сделать простую шведскую стенку наподобие деревянной лестницы, см. также видео ниже.

Видео: пример изготовления простой шведкой стенки

Детали и варианты

Самая, казалось бы, не домашняя операция – проточка концов перекладин – на самом деле обычно затруднений не вызывает. В любом инструментальном магазине или на железном базаре вам подскажут, где поблизости есть токарка, где у вас на глазах недорого перекладины обточат. Возможно, и сам продавец это сделает. Гораздо больше сложностей возникает при поиске материала для тетив и выборе способа крепления снаряда к несущим конструкциям. Также – как ставить на стенку навесную гимнастическую перекладину (турник) и поручни для упражнений на упоре руками (их часто называют упором, ручным упором или, реже, полубрусьями). Упор и турник стали непременными принадлежностями домашней шведской стенки; турник часто делают ее неотъемлемой составной частью.

Тетивы

Обычная строевая доска на тетивы шведской стенки без выбора не подойдет: она не рассчитана на такое большое количество точек сосредоточенной нагрузки. Выбрать продавец то ли позволит, то ли нет, да и выбирать, скорее всего, будет не из чего: пиломатериал высшей кондиции (а такой и нужен на спортивные снаряды) отбирается уже при распиловке производителем и в продажу идет по цене в разы дороже. Склеить тетивы из фанеры? Трудоемко и ничуть не дешевле – фанера сравнительно с деловой древесиной тоже дорога.

Однако есть способ упрочнить в нужной степени дешевую упаковочную фанеру. Он же позволяет сделать тетивы шведской стенки из вовсе бросовых ее отходов. Труда на выклейку придется потратить не меньше, но затрат получится вряд ли больше, чем на покупку ординарных досок. А прочность готового изделия будет больше, чем из отборных высшей кондиции.

Способ этот – предварительная пропитка фанерных заготовок водно-полимерной эмульсией (ВПЭ). Этот недорогой, безвредный, безопасный и удобный в использовании материал совершенно исключает расслаивание самой дрянной фанеры и в несколько раз повышает ее прочность. Помимо того, отпадает необходимость в дорогом и узко специализированном сверле Форстнера – все отверстия сквозные, их можно сверлить хоть ручным коловоротом обычным перьевым сверлом по дереву. На шведскую стенку с избытком хватит 3-4 л ВПЭ.

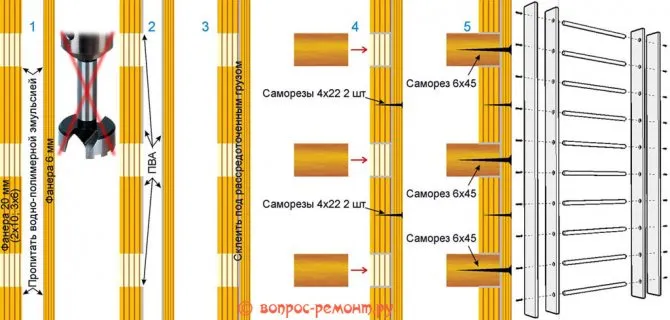

Как собирается шведская стенка в тетивах, переклеенных из фанеры с пропиткой ВПЭ, показано на рис. ниже и (вместе с рядом приводимых далее конструкций) описано в статье о домашнем спортивном уголке.

Для стенки, на которой регулярно занимаются взрослые, толщину внутренних частей тетив нужно увеличить до 28-32 мм; тогда все слои можно набирать из кусков, подогнанных встык. Полная «техкарта» сборки такова:

1. Готовят перекладины (см. выше);
2. Готовят плаз;
3. Готовят грузы для гнета;
4. Нарезают и подгоняют куски для внутренних частей. Не забудьте пронумеровать или отметить, какой с каким стыкуется;
5. Все заготовки пропитывают ВПЭ с 2-х сторон;
6. Заготовки тут же, не дожидаясь полного высыхания послойно укладывают на плаз и склеивают;
7. Уложив и выровняв куски первого слоя, наносят на не и на ответные поверхности кусков следующего ПВА;
8. Не дожидаясь подсыхания клея до отлипа, укладывают 2-й слой на первый;
9. Повторяют пп. 7 и 8, пока не наберется заготовка нужной толщины;
10. Ставят на заготовку гнет – не менее 5-6 грузов от 2 кг равномерно по длине;
11. Металлическим угольником подравнивают торцы ребер заготовки, поправляют «уползшие» куски;
12. По пп. 4-11 переклеивают заготовку второй тетивы;
13. Спустя 3-4 суток (на сушку заготовок) сверлят сквозные отверстия под перекладины;
14. Готовят внешние накладки тетив (пропитывают ВПЭ), наклеивают под гнетом на внутренние части и скрепляют весь пакет мелкими саморезами (отступ от краев тетив – 20-25 мм);
15. Собирают снаряд всухую и сверлят установочные отверстия под крепеж перекладин;
16. Промазывают гнезда под перекладины ПВА и собирают снаряд на плазе, не дожидаясь подсыхания клея;
17. Выравнивают конструкцию по плоскости (устраняют «пропеллер», если обнаружился) и скрепляют саморезами 6х45 для детской стенки на рис. или 6х60 для взрослой;
18. Сушат стенку лежа на плазе 5-7 дней. Весьма желательно пригрузить по углам, чтобы не повело.

Наборный вариант

Другой вариант удобной и довольно экономной, хотя и достаточно трудоемкой шведской стенки в квартиру – наборно-разборная комбинированная в дверном проеме: тетивы из обычной строевой доски или 15 мм фанеры, перекладины стальные из труб, серьги перекладин – дуб, бук, граб.

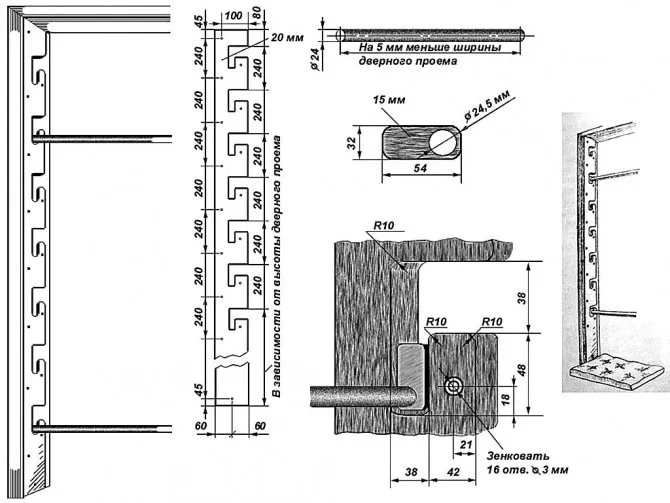

Чертежи разборной шведской стенки в дверном проеме даны на рис.:

Поскольку точек крепления к несущей конструкции аж 32, крепеж мелкий, саморезы 3 мм; их заглубление в дверной косяк – от 20 мм. Перекладины обязательно стальные: деревянные, не включенные в общую силовую схему, не выдержат. Фиксация серег на перекладинах – винтами М4-М6 с головками впотай. Диаметр частей перекладин под захвать взрослыми можно увеличить, надев на них пластиковые оболочки, напр. из 2-3 слоев термоусаживаемой трубки (ТУТ); это же повысит шероховатость перекладин до «деревянной».

Достоинство данной шведской стенки – сняв часть перекладин, можно выполнять упражнения с широким махом ногами. Недостатки – на время упражнений перекрывается проход, портится дверной косяк и внешний вид проема. Кроме того, оптимальный шаг перекладин по высоте 150 мм получить невозможно, а 240 мм это близко к предельно допустимому.

Турник три в одном — как сделать своими руками

Подтягивания на турнике помогают развитию мышц рук, плеч и спины. Можно сделать уличное приспособление на даче или компактное (к примеру, разборное) устройство для домашнего пользования. При наличии навыков сварки можно соорудить турник 3 в 1 своими руками.

1. Что такое турник
2. Плюсы и минусы самодельного турника
3. Виды турников
4. Выбор материалов и подготовка инструментов
5. Создание комбинированного турника

Лучшие специалисты

Все мастера русские, с опытом работы от 2-х лет, без вредных привычек

Ремонт в день обращения

Работаем без перерывов и выходных

Качество и оперативность

90% работ выполняется нашими специалистами в течение ОДНОГО часа

Чистота и порядок

После себя мастера не оставят следов от проведенного ремонта

Выезд мастера на дом

Выезжаем по месту в любое удобное для Вас время

Гарантия

1 месяц гарантии на работу: Установка турника

Турник и упор

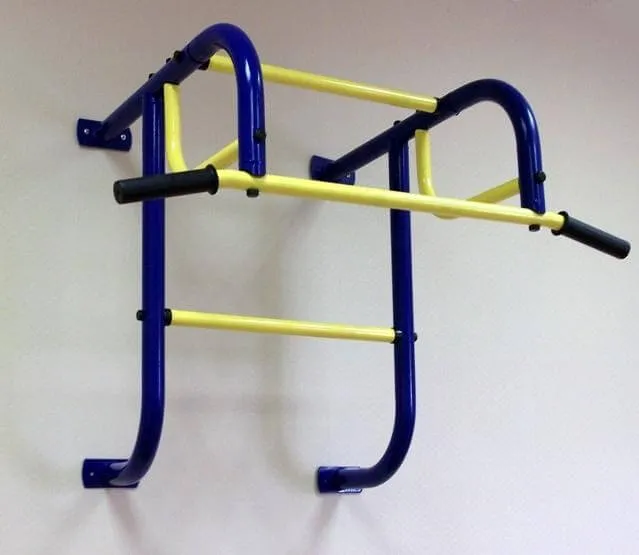

Простая перекладина для подтягивания и удержания угла ногами на весу существенно расширяет функциональные возможности шведской стенки. Детская шведская стенка без турника вообще теряет большую часть своих развивающих качеств. Простую стенку-лестницу несложно дополнить навесным держателем перекладины для подтягивания и др. статических упражнений (без резких движений).

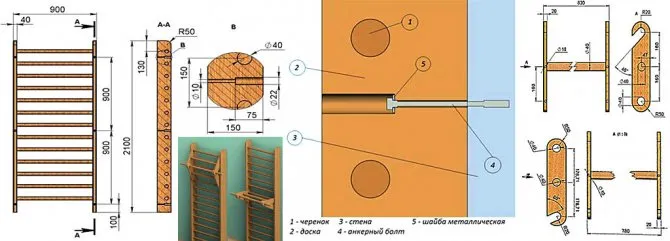

Чертежи шведской стенки с деревянным навесным держателем турника даны на рис. (верхний кронштейн держателя справа вверху; нижний – там же внизу).

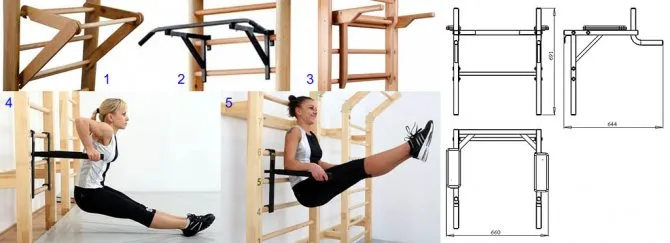

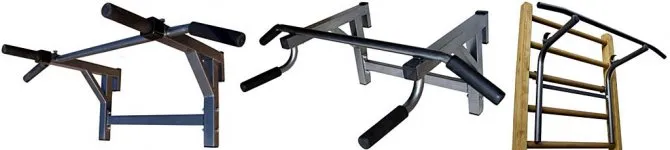

Другие варианты исполнения навесного турника и ручного упора для шведской стенки показаны на след. рис.:

Ручной упор позволяет заниматься на шведской стенке уже весьма опытным и физически развитым пользователям, поз. 4 и 5. Для деревянного навесного упора нужно брать идеально однородное без дефектов дерево особо прочных пород: тиковое и т.п. Размеры навесного на шведскую стенку упора для рук даны справа на рис.

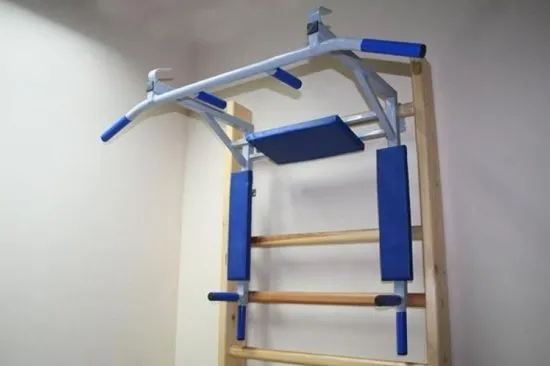

Однако наиболее функциональны ручные упоры, совмещенные с перекладиной, см. еще один рис.:

Основные конструкционные материалы несущих частей труба 40х2, профтруба 60х60х2. Для укосин, стяжек и лопастей накидных захватов – профтруба 60х(20-30)х1,5 или (справа) труба 20х1,5. Для крюков там же – полоса 30х6. «Накидка» на шведскую стенку справа на рис. наиболее функциональна, но на спортивный снаряд общего пользования такую не сертифицируют: крюки в зоне действий занимающегося травмоопасны.

Примечание: вынос перекладины турника вперед – 60-65 см.

Стационарный (прикрепленный наглухо) турник на шведской стенке обязателен для средней степени напряженности или усиленных занятий взрослых, тем более что он не мешает детям пользоваться навесным турником, а взрослым – упором для рук. Однако в таком случае крепить консоли турника (держащие перекладину кронштейны) 3-мя или 4-мя болтами (поз. 1 и 2 ниже на рис.) – грубая ошибка, как и детали, выполненные из явно дефектной древесины (показано красными стрелками на поз. 2). Крепление квадратом допустимо, если гнезда под болты сквозные винтовые, а детали снаряда из высококачественного переклеенного твердого дерева, поз. 3. В любом другом случае центрально-симметричное крепление при превышении допустимой нагрузки или от усталости может разрушиться «все вдруг».

Правильнее всего прикрепить стационарный турник к шведской стенке на косынках из фанеры толщиной 24-32 мм. Косынки крепятся к тетивам не менее чем 4-мя сквозными болтами М10-М12, поз. 4. Косынки можно переклеить из фанеры как описано выше. Если слоев заготовки не менее 4-х (фанера 6 мм), то куски на сборку слоев годятся от прим. 100х150 мм. Главное – чтобы швы в слоях не совпадали в параллель сходились не ближе 5 толщин фанеры.

Несколько менее надежно крепление прямых консолей из качественного дерева клином 5-ю болтами. Оно расшатывается скорее, чем косынка, но к внезапному разрушению не способно: сначала расшатается, что будет заметно.

Необходимые инструменты

Чтобы обустроить спортивный уголок, нужны такие элементы:

• пиломатериалы (2 главные деревянные стойки, имеющие длину 2 м, и 2 перекладины, имеющие длину 0,8 м);
• 1 лист берёзовой фанеры, имеющий толщину 13 мм;
• чтобы изготовить боковины, надо воспользоваться сосновыми рейками, имеющими длину 231 см, ширину – 13 см и толщину 3,6 см;
• материалы для перекладин – можно воспользоваться черенками для лопат и хорошенько их обработать, понадобится 12 держаков, каждый из которых имеет диаметр 4 сантиметра;
• если нужно изготовить детские перекладины, то лучше воспользоваться черенками, имеющими длину 121 см;
• крепёжные детали – болты для мебели, металлические углы или анкеры, дюбели, шурупы;
• материалы для обрабатывания поверхности – морилка, цветные краски, лак, грунтовочный материал, наждачная бумага;
• инструменты – электрическая дрель (можно использовать ручной коловорот), шуруповёрт, ключи, отвёртки, перфоратор либо ударная дрель с победитовыми свёрлами, коронки по дереву (особенные свёрла, имеющие большой диаметр), электрический лобзик, набор пилок по дереву, ручная электрическая шлифовальная машина.

Если шведская стенка изготавливается из металла, то необходимы такие элементы:

• для изготовления боковин нужны 2 металлические трубки, имеющие диаметр 31 мм и длину 2,6 м, а если нет трубок, то их можно заменять металлическими профилями с подходящими размерами;
• чтобы сделать перекладины, нужны 8 водопроводных труб с диаметром 31 миллиметр;
• электрическое или газовое сварочное оборудование;
• чтобы зачистить сварочные швы и заусеницы, понадобится угловая шлифовальная машина;
• расходные детали (диски для шлифовки, электроды для сварки);
• крепёжные детали для укрепления к стене (дюбели или анкерные болты, металлические уголки).

Шведская стенка из металла

На шведской стенке из металла рекомендуется заниматься людям крепким и освоившим достаточно сложные упражнения (см. в конце). Их ладони более хваткие, чем у начинающих, а нагрузки продвинутые пользователи создают большие. Шаг установки перекладин по высоте в таком случае берут поближе к максимально возможному в соответствии со своей антропометрией.

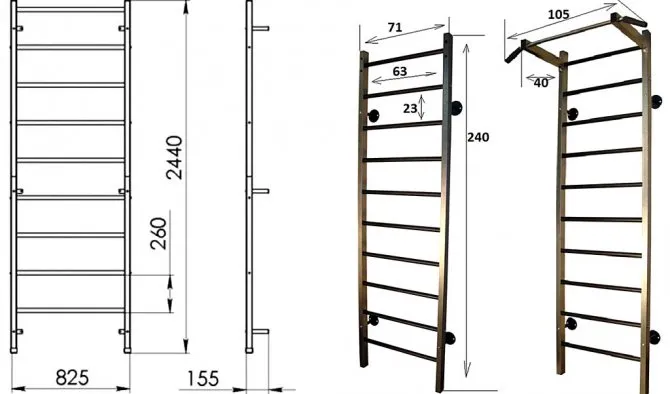

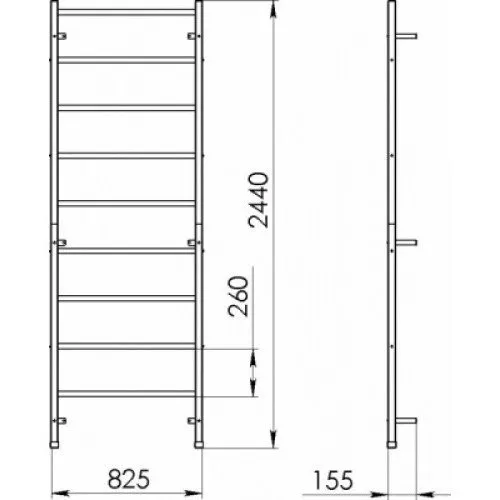

Чертежи 2-х вариантов шведской стенки из металла (преим. мужского и женского) даны на рис; размеры «женского» справа – в см.

Тетивы и консоли перекладины там и там – профтруба 80х40х3. Перекладины – труба 40х2. Проставки-«ножки» для крепления к стене – профтруба 40х40х2. Не мешало бы из такой же трубы сделать подкосы для консолей правого варианта: тогда варить можно будет обычной сваркой плавящимся электродом от портативного сварочного аппарата.

Примечание: как сделать в домашних условиях шведскую стенку из металла, также см. ролик:

Видео: металлическая шведская стенка с турником и брусьями

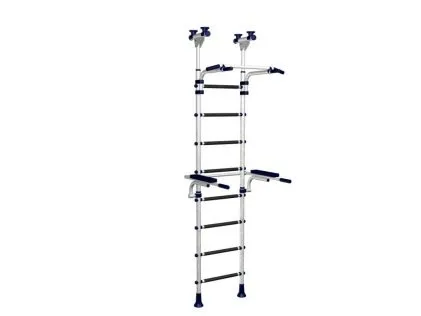

Виды спортивных лестниц для дома

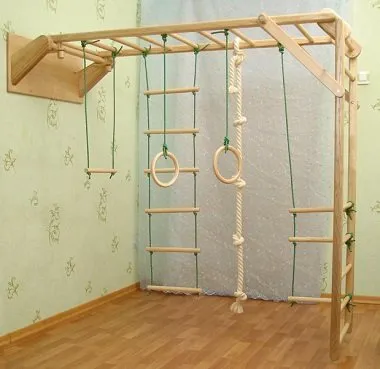

Шведские стенки могут предназначаться для детей или взрослых. Различие этих комплексов в оснащённости снарядами и в размерах. Оба варианта – капитальная стационарная конструкция или мобильный комплекс с определёнными функциями.

Тип стенки, фото	Описание
Читайте также:  (+17 фото) Как сделать подставку для паяльника своими руками Крепление шведской стенки пристенного типа	Стационарный тип. Конструкция капитально крепится на кронштейнах к стене. Основная жёсткость задаётся тетивами и стеновыми опорами. Благодаря такой системе крепления стенка способна выдерживать большие нагрузки, сохраняя при этом устойчивость. Монтировать стенку следует на прочные основания. Гипсокартонные перегородки точно не подойдут. В каркасных стенах обязательно предусматриваются закладные, но стоит быть готовым к тому, что наружная отделка будет регулярно повреждаться.
Телескопическая распорная лестница	Фиксация происходит за счёт жёсткого упора в пол и потолок. Тетивы этих лестниц имеют прочные выдвигающиеся распорные замки, что позволяет добиться высокой надёжности в фиксации. Основная нагрузка идёт на боковые стойки, поэтому их делают из прочных алюминиевых труб. Бывают и стальные, но они намного тяжелее. Такой вариант подойдёт, когда привязаться к стене невозможно. Распорные конструкции могут быть одинарными, как показано на фото слева, или двойными. Последние представляют собой детские комплексы. Они обладают особой устойчивостью и легко выдерживают большие раскачивающие нагрузки. Вариант непригоден к использованию, если потолок в помещении натяжной, а пол сделан из досок, которые прогибаются от надавливания.
ДСК без фиксации	Если в комнате нет крепких стен для установки лестницы, нет подходящего пола и потолка, установить можно мобильный ДСК (детский спортивный комплекс), которому крепления не нужны. Это большая каркасная конструкция минимум на 4 опорах. Чем габаритнее стенка, тем устойчивее. Эта закономерность –недостаток, так как комплекс занимает много места. Однако он полностью разборный и мобильный. Конструкцию можно перенести хоть во двор.
Лестница-трансформер	При обустройстве детской комнаты стоит обратить внимание на раскладные шведские стенки. Их сложнее изготовить, зато владельцы могут установить множество спортивных снарядов при экономии пространства. Ещё одно достоинство – наличие горизонтальной лестницы, по которой можно ползать перехватами. В сложенном состоянии комплекс представляет простую пристенную конструкцию.
Подвесной спортивный комплекс	Такие стенки бывают разных размеров: от миниатюрных, как на фото, которые предназначены только для взрослых, до полноразмерных. Конструкции удерживаются только за счёт стены, поэтому требования к ее прочности ещё выше, чем для пристенных. Наличие закладных не спасает. Достоинство решения в компактности. При небольших габаритах комплекс может включать лестницу, кольца, турник и брусья.

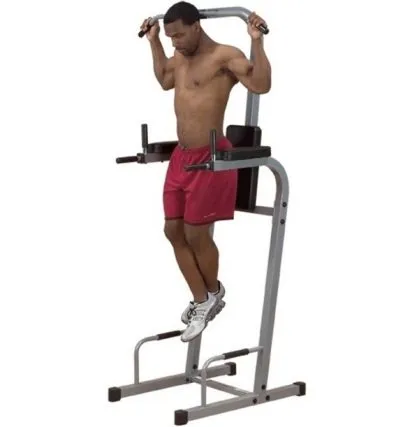

Переносной комплекс для взрослых	Такой тренажёр уже мало походит на классическую шведскую лестницу, но является примером ее эволюционного развития. Используются такие снаряды для накачивания мышц пресса, спины, кора и рук.

Читайте на нашем сайте: советы по выбору детских игровых площадок.

Крепление к стене

Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.

В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.

При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.

Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):

• В бетон – от 100 мм.
• В кирпич – от 110 мм.
• В дерево – от 130 мм.

Деревянная шведская стека в домашних условиях

Для изготовления потребуются следующие материалы:

• доска более 4 м в длину; толщиной около 2 см, а шириной 10 см;
• черенки для лопаты или метлы 4 шт. по 120 см;
• набор инструментов;
• клей или жидкие гвозди для древесины;
• шурупы.

Подготовка стоек и перекладин

Доску распиливают пополам, отмеряя нужной длины стойки. Концы брусьев закругляют при помощи лобзика, отпиливая лишнее. Первично шлифуют рубанком, затем обрабатывают наждачной бумагой или шлифовальной машинкой. Отмеряют расстояние для будущих перекладин (примерно 30 см), намечают места отверстий при помощи тонкого сверла.

Подготовка перекладин начинается с определения их длины. Обычно она составляет 60 см, поэтому черенки распиливают пополам. Если на заводе их не зашкуривали — придётся проводить этот процесс самостоятельно. Любая шероховатость и скол изделий из дерева может обернуться занозой на руках в дальнейшем. Бруски и перекладины обрабатывают морилкой, затем покрывают лаком или краской в зависимости от желаемого внешнего вида.

Видео: Шведская стенка за 3 часа

Сбор конструкции

После высыхания в брусках делают отверстия. Для этого в качестве насадки на дрель используют, либо перо нужного диаметра, либо коронку. Отверстие следует сделать несквозным, чтобы осталась возможность дополнительно укрепить ступеньки шурупами и клеем. Также ровная поверхность стойки, без следов углублений, имеет более эстетичный вид. Затем конструкцию собирают воедино: концы перекладин обрабатывают клеем, вставляют в одну стойку, затем сверху закрепляют вторую. Дополнительные крепления обеспечивают саморезами, соединяя ими стойку и ступеньку.

Крепление к стене осуществляют при помощи металлических уголков. Для этого намечают отверстия на нужной высоте, ориентируясь по строительному уровню. Подбирают дюбеля нужных размеров и параметров, и закрепляют лестницу на стене.

Изготовление съёмной перекладины

Съёмные турники делают в нескольких вариантах: выпиливают цельные боковины; собирают из двух планок, соединяя их под углом; сваривают из металлических труб, сгибая концы в крючья. . Если есть возможность сделать заготовки на фрезерном станке, или изготовитель обладает навыками фигурной резки лобзиком, то выпилить нужные запчасти из плотной фанеры (более 18 мм) не составит труда. Потребуется сделать две одинаковые боковины треугольной или плавной «Г»-образной формы с вырезанными крючьями, которыми турник цепляют за перекладину.

Следует учесть расстояние между крючьями, оно должно соответствовать промежутку между перекладинами. Боковины сзади скрепляют при помощи полосы фанеры, размер которой немного меньше длины перекладин. Это необходимо для прочного вкладывания перекладин в пазы, без помех со стороны боковых стоек.

На конце выступающей части боковин подготавливают отверстия и вставляют перекладину, укрепляя её саморезами. Следует отметить, что подобная конструкция рассчитана в первую очередь на вес ребёнка: для взрослого разумнее изготовить съёмный турник из металла.

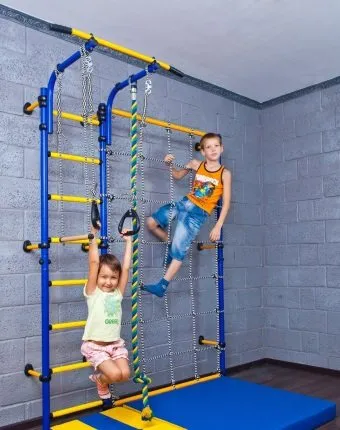

Для детей

Выше уже сказано, что статические нагрузки от детей на шведскую стенку невысоки, но вот динамические детвора способна создавать неимоверные. И полезут они на стенку всем скопом, да еще и подерутся на ней. В то же время высота детской шведской стенки достаточна небольшая, 140-160 см. Соответственно меньше будет и плечо рычага, стремящегося оторвать снаряд от стены

Второе – дети растут. Когда малыш перерастет детскую стенку, ее нужно будет заменить на «взаправдашнюю» или убрать. Весьма желательно, чтобы при этом ремонт детской комнаты не понадобился или понадобился минимальный. И в то же время детская шведская стенка, пока используется, должна стоять на своем месте как влитая, что бы ее обладатели на ней ни вытворяли.

Исходя из всего этого, шведскую стенку для детей нужно крепить в несущей стене наглухо в 2-х точках. Как же обеспечить устойчивость? Двумя способами: в распор между стеной и верхним крепежом или в упор на мертвой точке между стеной и полом. В последнем случае верхний крепеж служит всего лишь фиксаторами (стопорами), удерживающими снаряд от опрокидывания. Что отнюдь не снижает требований к его надежности.

Примечание: альтернативный вариант – детская шведская стенка, активно поглощающая динамические нагрузки, см. далее.

В распор

Для крепления детской шведской стенки в распор используется упругость конструкции. В таком случае тетивы должны быть прямыми, прочными и устойчивыми в поперечных направлениях, т.е. достаточно толстыми: деревянные толщиной от 30 мм; фанерные проклеенные – от 24 мм.

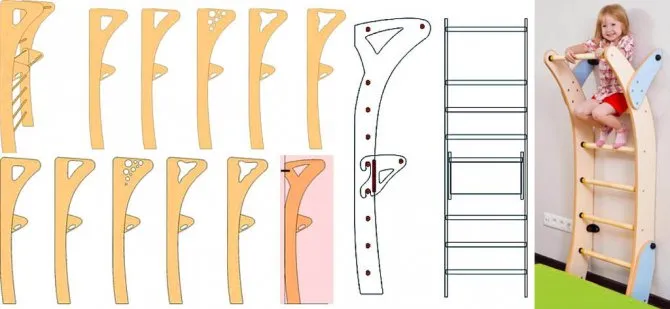

Чертежи шведской стенки для детей с креплением в распор на 2-х точках даны на рис. (Также см. подробнее в статье о спортивном уголке).

Процедура монтажа на место такова:

1. к пяткам тетив временно прикрепляются жесткие прокладки толщиной 3-4 мм;
2. снаряд плотно ставится на пол по месту установки;
3. на несущей стене по месту размечаются отверстия под саморезы в дюбелях, см. выше;
4. прокладки с пяток снимаются и стенка крепится к стене. Ее пятки окажутся висящими в воздухе;
5. готовятся подпятники из микропористой резины пожестче толщиной на 2 мм больше толщины временных прокладок;
6. один человек парой монтировок поддевает нижнюю перекладину у самых тетив и подваживает снаряд вверх (поз. 4 на рис.);
7. помощник смазывает резиновые подпятники монтажным клеем и подсовывает под висячие пятки тетив;
8. первый работник снимает нажим с монтировок.

Спустя час-полтора сдвинуть или сорвать снаряд вряд ли удастся и физически крепкому взрослому.

В упор

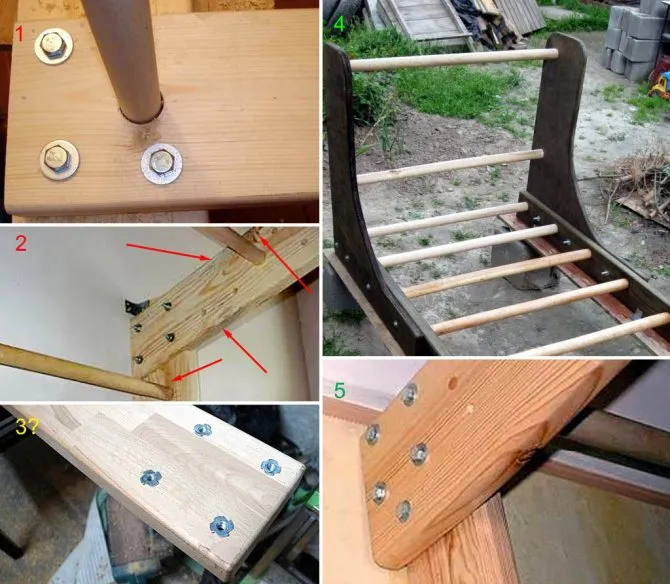

Крепление детской шведской стенки в упор на 2-х точках показало себя надежнее крепления в распор. Оно не требует помощника для выполнения, меньше портит несущую стену и пол, а также позволяет придать снаряду игривый вид. Крепление в упор действует по принципу рычага, заклинившегося в мертвой точке. Поэтому его верхние точки крепления должны быть абсолютно жесткими во всех 3-х плоскостях, а тетивы несколько изогнутыми. Толщина дощатых тетив от 24 мм; фанерных пропитанных ВПЭ от 16 мм, т.е. фанерные тетивы могут быть цельными не переклеенными.

Условия надежности такого способа крепления, во-первых – опорные поверхности должны вписываться в прямой угол (выделено красным на рис. ниже). Чтобы стена и пол меньше терлись, на опорные поверхности наклеивают тонкие силиконовые прокладки (резина оставляет следы). Во-вторых, носки пяток тетив должны выступать вперед не менее чем на расстояние, равное отстоянию осей перекладин от несущей стены. Если начинающие атлеты уж очень шустры и резвы, лучше вынести носки пяток вперед на половину выноса перекладины турника или более, т.е. на 25-30 см. Третье: крепление к стене – анкерными болтами от М8. Заложение анкеров в стену от 80 мм, от 90 мм и от 100 мм для бетона, кирпича и дерева соотв.

Однако рассмотрите повнимательнее и то, что справа на рис. Сходство только внешнее, а силовая схема получается совсем другая. Из-за неизбежно возникающих люфтов на крепеже кронштейнов-«ушей» к тетивам крепить такой снаряд к стене нужно в 4-х точках, что менее надежно и портит его вид.

На самопоглощении

Шведская стенка из пластика для взрослых вопрос очень и очень сомнительный. Бытовые пластики плохо держат статические нагрузки и быстро от них устают. Специальные (напр. углепластик «карбон») очень дороги и перегруженные склонны к внезапному разрушению. Но детская шведская стенка из полиизопропилена (попросту – пропиленовая) очень хорошее решение, т.к. пропилен отлично поглощает динамические нагрузки. Только крепить пропиленовую детскую шведскую стенку к стене нужно как взрослую, в 3-х или 4-х точках на анкерах М6-М8 с заложением в стену 90, 100 или 120 мм для бетона, кирпича и дерева. Как собрать шведскую стенку из деталей пропиленового водопровода на пайке, см. след. сюжет:

Видео: детская шведская стенка из пластиковых труб

Примечание: не забудьте заглушить отверстия под болты в тетивах – в них же детский пальчик пролезет!

Какие материалы понадобятся?

Шведская стенка для детей своими руками может быть изготовлена из различных материалов. Но самым прочным, надежным и безопасным станет натуральное дерево.

В основе шведской стенки будут лежать деревянные балки, длина которых равна предполагаемой высоте конструкции. Ориентируйтесь на высоту потолков. А их толщина должна быть минимум 4 см. Также понадобятся черенки меньшего диаметра (2,8-3 см), в количестве 10-15 штук – зависит от длины стенки, которую вы себе представляете. Обработка дерева самостоятельно – процесс трудоемкий, и справиться с ним сможет не каждый. Поэтому удобнее взять именно готовые черенки от лопат или других инструментов и работать с ними.

Кроме того, понадобятся специальные шурупы для дерева, пила и дрель, молоток и отвертки, набор сверл под дерево, шлифовальная машина, рулетка и карандаш для разметки.

Учтите, что основа шведской стенки должна быть идеально обработанной, безопасной и прочной. На прочность проверяйте как каждую деталь отдельно, так и всю конструкцию – от этого зависит здоровье и жизнь вашего ребенка!

С какого возраста

Педиатры советуют приобретать для детей спортивный уголок к концу второго года жизни. Но те семьи, в которых снаряды покупались для старших часто отмечают, что младшие раньше учатся карабкаться по лестницам, чем ходить. Так что это — вопрос предпочтений.

Пример — на видео. Спортивный уголок был установлен когда девочке было всего 1,2 года. Съемка сделана через месяц. Мама отмечает, что ребенок стал более координированным и ловким. За месяц не наблюдалось ни одного серьезного падения (несколько раз удачно поймали, но это не в счет). За день подходов много — каждый раз после сна, и промежутках, когда становится скучно. Вывод — спорт уголок для детей в квартире — вещь не обязательная, но желательная.

Если уж вы очень беспокоитесь, что ребенок при падении сильно ударится, можно под спортуголок и рядом с ним постелить спортивный мат или мягкий пол для детской большой толщины (не менее 10 мм). Мягкий пол предпочтительнее — он разработан специально для детских и при относительно небольшой толщине имеет хорошие амортизирующие способности.

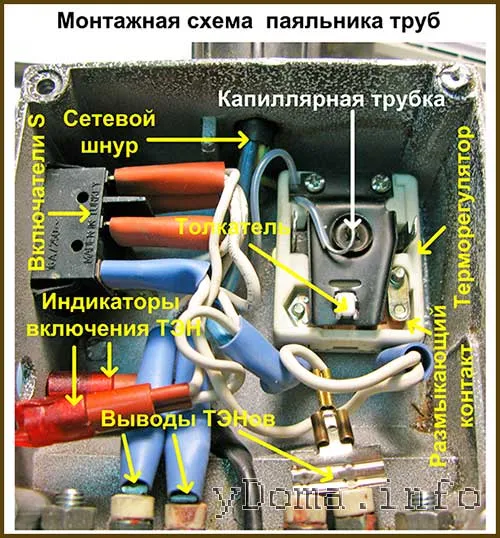

Электрическая схема и устройство АСПТ

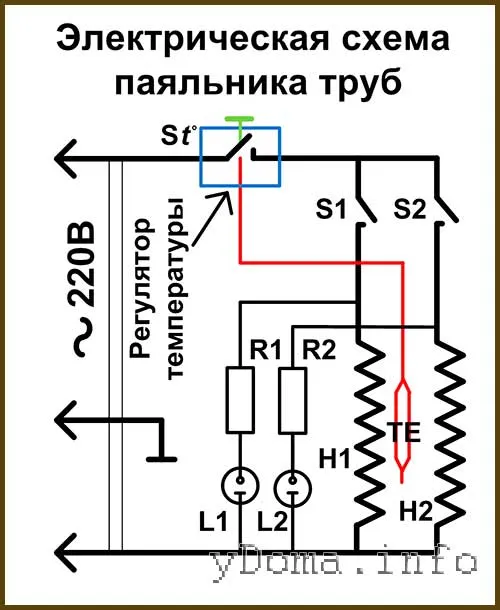

Электрическая схема паяльника для труб мало чем отличается от схемы домашнего утюга. Точно так же в подошве размещена нагревательная спираль (ТЭН), нагревом которой управляет терморегулятор. Отличие только заключается в наличии двух ТЭНов, применением более точного терморегулятора и наличие выключателей нагревателей. Выключатели позволяют управлять мощностью нагрева.

С электрической вилки С6 по сетевому проводу питающее напряжение переменного тока 220 В подается через терморегулятор Tt° и выключатели S1, S2 на ТЭНы Н1, Н2. Неоновые лампочки L1 и L2, подключенные через токоограничивающие резисторы R1 и R2 параллельно ТЭНам индицируют когда на них подается питающее напряжение.

Терморегулятор St обеспечивает поддержание заданной температуры. Датчиком температуры в терморегуляторе служит заполненная газом капиллярная трубка ТЕ с расширением на конце, установленным внутри подошвы в высверленном для него круглом отверстии. При нагревании газ расширяется, давит на мембрану, она выгибается и через толкатель размыкает контакты, через которые питающее напряжение подается на ТЭНы.

Чем отделать крыльцо своими руками?

Отделка крыльца своими руками может быть выполнена различными способами, в зависимости от предпочтений и возможностей. Рассмотрим несколько вариантов:

1. Керамической плиткой: это довольно популярный вариант, который позволяет создать красивый и прочный настил на крыльце. Для этого необходимо сначала подготовить поверхность, выровняв ее и покрыв ее грунтом. Затем плитку можно уложить на клей или на сухую стяжку.

2. Деревянными плитами: это теплый и уютный вариант отделки, который также можно выполнить своими руками. Для этого нужно подготовить поверхность, уложить на нее гидроизоляционный слой и затем установить деревянные плиты на гвоздях или шурупах.

3. Ковровым покрытием: это мягкий и приятный на ощупь вариант, который может хорошо подойти для крыльца в загородном доме. Для этого нужно уложить на поверхность ковровое покрытие на специальный клей.

4. Бетоном: это прочный и долговечный вариант, который может быть уложен в виде монолитной стяжки или плит на готовую основу.

5. Натуральным камнем: это роскошный и дорогой вариант, который может создать эффектный внешний вид крыльца. Для этого нужно уложить каменную плитку на клей или на сухую стяжку.

Перед выполнением отделки крыльца своими руками, необходимо тщательно подготовить поверхность, выбрать подходящий материал и убедиться в правильности выполнения работ. Если вы не имеете достаточного опыта и уверенности в своих навыках, лучше обратиться к профессионалам.
