Изготовление светодиодных ламп своими руками на 220 вольт

Светодиодная лампа, собранная вручную, состоит из 22 отрезков светодиодной ленты, предназначенных для 12 вольт. Они последовательно подключены, что в сумме соответствует номинальному рабочему напряжению 264 вольта постоянного тока. Если вас интересует, то можно также рассмотреть вариант создания светодиодных ламп своими руками на напряжение 220 вольт.

Внимание! Соблюдайте правила электробезопасности. Электротравмы могут быть смертельными. Все элементы электросхемы лампы находятся под высоким напряжением!

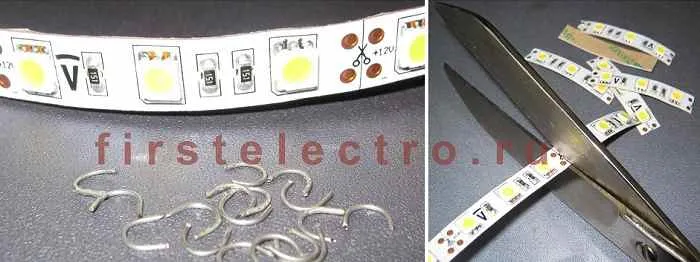

Резка ленты

Для лампы использован один метр светодиодной ленты 5050-60 на 12 вольт белого свечения. Мощность 14.4 Вт, рабочий ток сегмента из трех smd-чипов 60 мА. Лента разрезана на 20 отрезков по 5 см, которые спаяны между собой последовательно с соблюдением полярности.

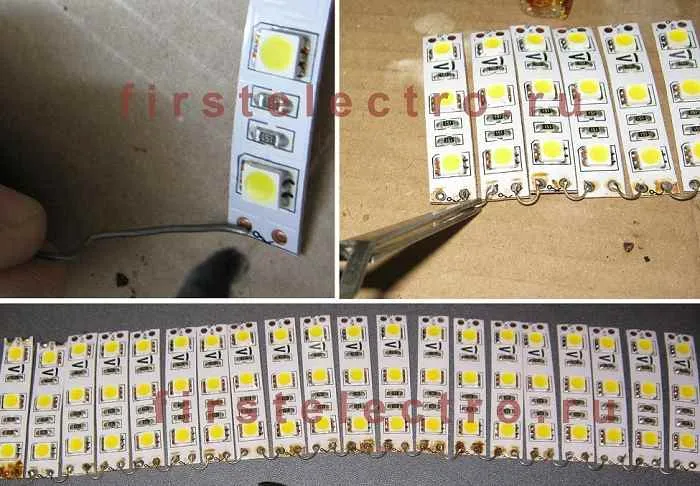

Пайка сегментов

В простейшем варианте эти последовательно включенные отрезки подключаются к сети 220 вольт переменного тока через выпрямительный мост.

При реальных испытаниях напряжение сети составляло 239 в, а ток через светодиоды 48 мА. При подключении после моста сглаживающего конденсатора емкостью 3,3х400в напряжение на нем составило 268 В, а ток потребления возрос до 69 мА, яркость свечения соответственно возросла.

Для уменьшения тока через диоды до номинального были добавлены еще два сегмента, при этом напряжение на конденсаторе возросло до 280 В, а ток уменьшился до 57 мА.

Так как ленты 5050 под рукой не оказалось, в качестве добавочных сегментов были использованы два отрезка ленты 3528-60 длиной 15 см, что по мощности и току соответствует пятисантиметровому отрезку 5050-60.

Ток и напряжение замерялись дешевым китайским цифровым мультиметром.

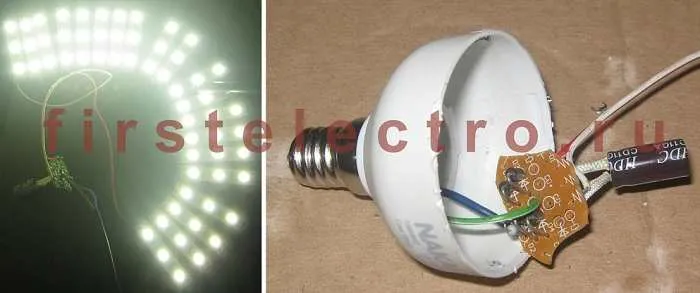

Испытание работоспособности

Цоколь Е14, диодный мост с защитным резистором и электролитический конденсатор использованы от перегоревшей энергосберегающей лампы.

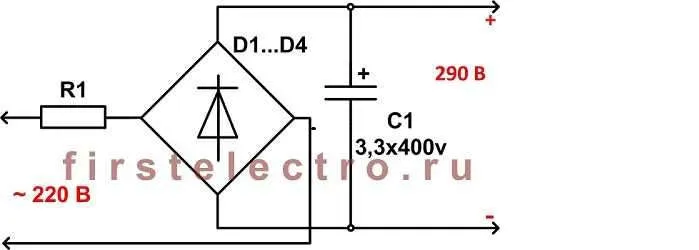

Схема выпрямителя самодельной лампы.

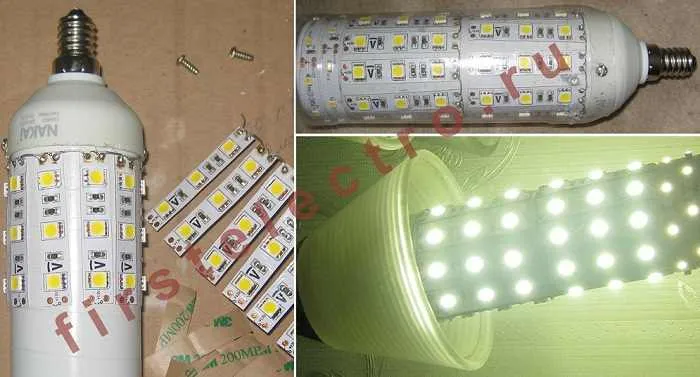

В качестве каркаса использован отрезок пластмассовой трубы, в качестве наружного изолятора — пластик от ПЭТ бутылки, намотанный в два слоя и заклеенный прозрачным герметиком.

К плюсам лампы можно отнести экономичность.

Минусы: лампа громоздкая, сильно нагревается, поэтому надо добавлять сегменты, обеспечить хороший теплоотвод либо использовать более дорогую «брендовую» ленту с высоким КПД.

Во время испытаний выявилось, что конструкцию лучше делать плоской с направленным светом. Повторять подобную конструкцию нет смысла, проще купить готовую лампу.
