Как сделать защелку — запоры для гаража и сарая

Такие виды замков также используются на гаражных воротах. Если ворота имеют две створки и встроенную калитку, то можно использовать крупные вертушки для их запирания. Такие типы замков нельзя приобрести в торговых точках. Создание подобного замка собственными руками возможно.

Ворота гаражные и входные во двор можно оборудовать и другими системами. Можно комбинировать их друг с другом и получать совершенно непредсказуемые результаты. Круглой формы ручка снаружи может быть частью запора. Но далеко не каждому чужаку может дойти до сознания мысль о том, что ее нужно повернуть вокруг своей оси. Можно оснастить ворота и привычными запорами с различными типами секретности.

вывод Красивые ворота являются лицом двора или гаража. Но их красота — это далеко не самое главное. Гораздо важнее защита территории от непрошеных гостей. Этим свойством могут обладать различные задвижки для калиток. Если ручка служит для открывания и закрывания створок свободных дверей, то задвижки способны закрыть ворота и защитить содержимое внутри гаража или двора. Любой применяемый запор должен быть прочным и надежным. В магазинах можно выбрать и приобрести практически любую конструкцию. Установить ее своими руками не очень трудно. Но можно применить свою смекалку и выдумку.

Из подручных материалов при умении нетрудно соорудить различные системы запоров для ворот и калиток. Они, в отличие от использования механических средств, не требуют ключей или других приспособлений. Это очень удобно: подошел, открыл и вошел. Приспособления могут иметь внешний вид вертикальных задвижек, горизонтальных устройств, комбинации нескольких видов систем.

Для изготовления в домашних условиях используются деревянные и металлические брусья и бруски небольшого размера, гвозди разного размера и проволока, отрезки. Часто применяются куски веревки, небольшие пружинки, шайбы. Для предотвращения металлических деталей от коррозии их обрабатывают грунтовкой и покрывают краской.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

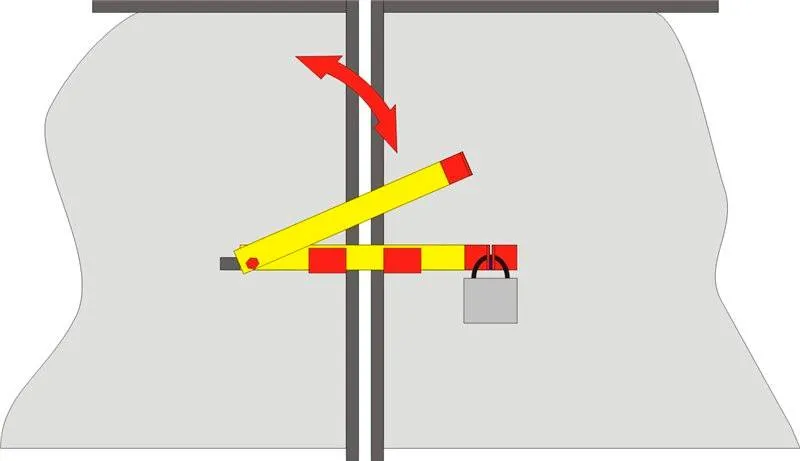

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

  1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
  2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

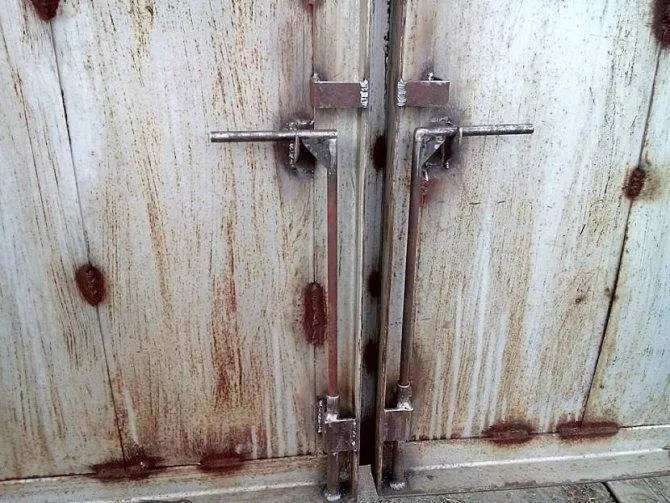

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

  1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
  2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
  3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Разновидности запоров

Table of Contents

К простым устройствам, не требующих применения ключей, относятся:

  1. Вертушки, которые делаются своими руками из отрезка деревянного бруска, так как в магазинах они не продаются. Размещаются на притворном столбе у калиток или на одной из створок распашных ворот с помощью гвоздя или болта посередине, на котором могут свободно поворачиваться. В вертикальном положении они не препятствуют открытию, а в горизонтальном закрывают проход.
  2. Крючки можно купить готовые или сделать из стальной проволоки подходящего диаметра.
  3. Защёлки запирают створки за счёт опускания засова под собственным весом или с помощью пружины в гнездо фиксатора. С внутренней стороны открываются просто рукой, а снаружи прикреплённым шнуром или тросиком.
  4. Вертикальные задвижки, изготовленные из металлического прута, устанавливаются в нижней части створки с помощью двух направляющих колец. При закрытии засов опускается в подготовленное в бетоне отверстие или заглублённый кусок трубы. Для открытия с наружной стороны изготовляются замаскированные приспособления из шнура.
  5. Горизонтальные засовы отличаются от вертикальных собратьев только местом размещения, меньшими размерами и наличием фиксатора на опоре.
  6. Щеколда для калитки очень похожа на вертушку, только место крепления делается на конце. Самая распространённая конструкция делается в виде рычага, который падая в фиксатор под действием собственного веса, автоматически запирает калитку. Снаружи открытие производится с помощью прикреплённого шнура.

Часто щеколда используется как дополнительный запор к устройству, которое запирается только снаружи, например, навесной замок.

  1. Шпингалеты в большом ассортименте можно найти в любом хозяйственном магазине. Поскольку стоят они недорого, нет смысла делать их самостоятельно. Устанавливаться могут вверху и внизу. Ими часто запирают встроенные в ворота калитки.
  2. Пружинная задвижка на калитку открывается нажатием рукой, а в закрытое положение возвращается пружиной. Они применяются как дополнение к замкам, когда нет необходимости открывать калитку снаружи. То есть вся семья дома. В остальных случаях используется основной замок.

Как выбрать и установить врезной, накладной и навесной замок в калитку из профнастила?

Для того, чтобы врезной замок был надежной защитой, необходимо уделить внимание его выбору. При этом учитываются такие параметры, как соотношение ширины самой калитки и ширину лицевой планки самого замка, а также надо учитывать глубину корпуса замка

Если калитка имеет пустотелую конструкцию, то можно сразу же приступать к разметке места для врезного замка на торце калитки. Вырезать нишу для дальнейшей установки, высверлить отверстия для крепления, сделать отверстие для личинки на полотне, а также отверстия для ручек, и на это подготовительные работы можно считать оконченными.

Размеры калитки из профнастила и параметры

Другое дело, навес из профнастила своими руками. Тоже выполняет защитную функцию. Однако в суровых погодных условиях от него мало толку.

В этой статье перечислены виды навесов, а также порядок их монтажа. Монтажные работы с накладным замком можно свести к трем основным этапам:

  1. Сделать разметку на калитке
  2. В соответствии со сделанной разметкой просверлить отверстия под шурупы для крепления и для сердцевины
  3. Крепление замка и ручек

Проушины бывают плоскими, но они подходят исключительно для дверей из дерева, так как устанавливаются заподлицо. А вот для калитки из профнастила понадобятся проушины угловые. Их приваривают на одной высоте, но таким образом, чтобы не мешали друг другу при открытии калитки.

Выбирая замок для калитки из профнастила, надо понимать, что он должен служить не только надежной защитой территории вокруг дома

Помимо этого необходимо обращать внимание на то, насколько он легок и удобен в эксплуатации, ведь ему предстоит вынести многочисленные открывания и закрывания на протяжении длительного периода

Также важно подумать о защите от повышенной влажности, морозов

Приобретать замки для калиток лучше в специализированных магазинах. Какой краской красить металл на улице? Консультанты магазина помогут подобрать самую подходящую модель замка, которая будет:

  • Служить надежной защитой всего двора
  • Практичной в использовании
  • Устойчивой к перепадам влажности и температуры
  • Будет защищать территорию

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

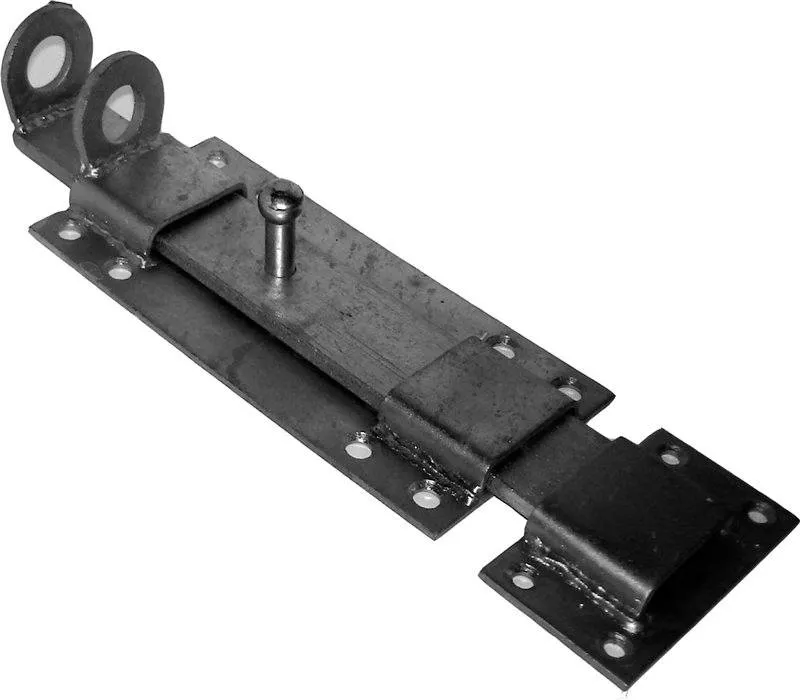

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

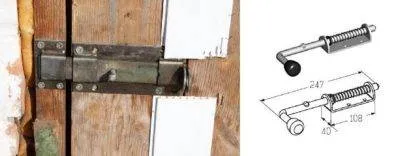

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

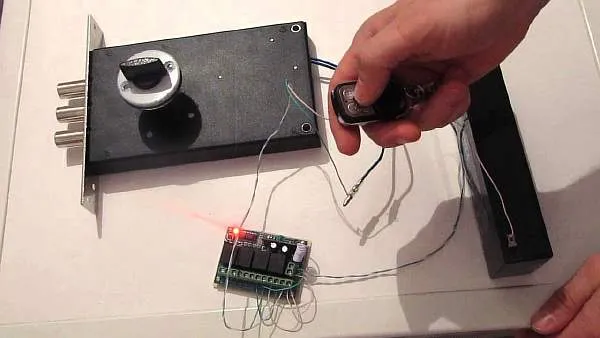

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

  1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
  2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
  3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
  4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.


Вертикальный запор Источник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на ворота Источник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калитку Источник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

  • электромагниты;
  • механические;
  • защелки;
  • моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.


Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Особенности и разновидности автоматических

Следующие виды можно отнести к разряду автоматических и полуавтоматических. Разберем каждый вид подробно.

«Английский механизм»

Автоматические запоры имеют совершенно другое устройство и механизм срабатывания. Конструктивно они представляют собой классический английский замок, в котором выдвигание щеколды происходит автоматически.

Как это происходит?

В механизме автоматического засова есть такой элемент, как рычажок или «флажок», когда он вдавливается элементом косяка или обналички, то происходит срабатывание выдвижных штифтов – они и фиксируют калитку в закрытом положении.

Для того чтобы отвести засов, необходимо вручную сдвинуть его в исходное положение.

Поворотный механизм с храповым колесиком и кнопкой

Вторая разновидность – поворотный механизм, который отводится автоматически, а подается вручную с помощью поворотного колесика. В его устройстве есть специфический элемент, который называется «храповик» или «храповое колесо» — это колесико, но с зубцами, как на шестеренке, а по граням зубцов проложена упругая металлическая лента.

Этот элемент обеспечивает возврат засова в исходное положение, после его взвода. Взвод начинается в момент подачи засова на закрытие, а приводится в действие нажатием кнопки. Кнопка высвобождает ленту храповика, и язычок отводится назад.

Также существует множество разновидностей, которые оснащаются автоматическими и дистанционными системами управления. Принцип их работы основан на возникновении ЭДС и замыкании контактов.

В техническом смысле эти запорные механизмы являются наиболее сложными, их производят на специальных заводах и фабриках. Сделать их самостоятельно крайне сложно, так как для этого необходимо знать методологию заводской сборки, уметь изготавливать и обрабатывать сложные конструктивные элементы, а также собирать их в корпус.

Кроме запора на калитке должна быть смонтирована и ручка. Как сделать ручку на калитку?

  • Ее можно изготовить из дерева и смонтировать над замком.
  • Также можно применять пластик или иной любой материал, который обладает мягкостью для ручной обработки.

Ручка закрепляется на саморезы, для чего посередине ручки или по краям делаются отливы под крепеж. Ручка должна быть надежной, крепкой и не отрываться при резком закрывании калитки.

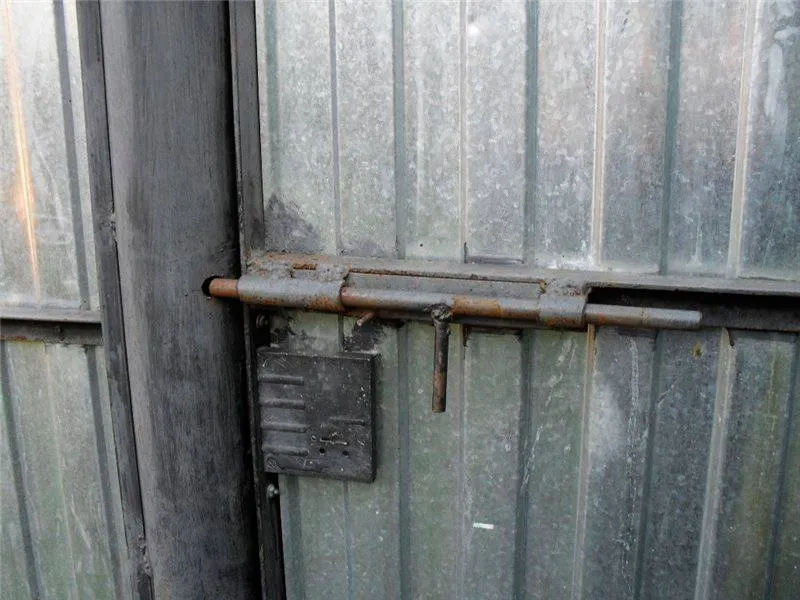

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.

Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.

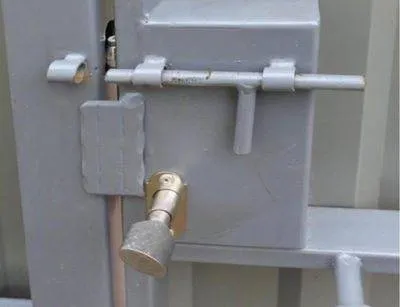

Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Щеколда на калитку своими руками

Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.

Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.

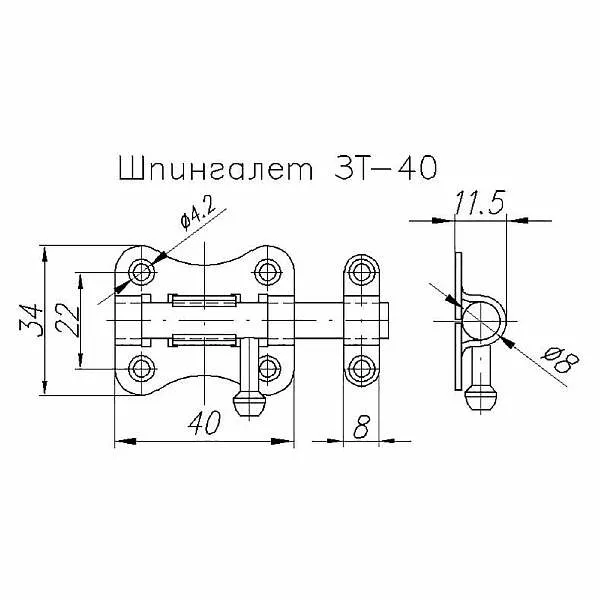

Схема шпингалета

По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.

На видео ниже представлен подробный процесс установки своими руками.

Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.

На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.

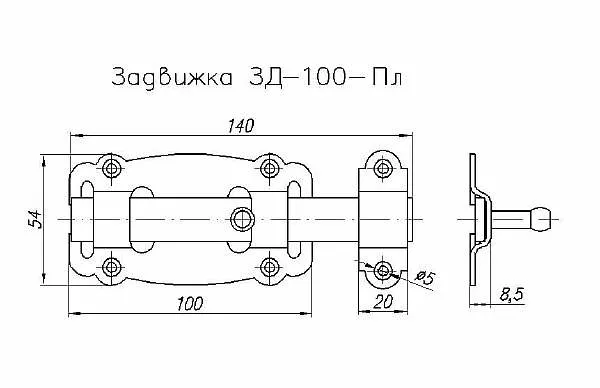

Чертеж задвижки

Как снять ручку защелку с межкомнатной двери?


Чтобы снять ручку защелки с межкомнатной двери, вы можете следовать следующим шагам:

  1. Определите тип защелки: некоторые ручки можно легко отсоединить путем поворота или нажатия, другие могут иметь крышку, которую нужно снять.

  2. Просмотрите инструкцию по эксплуатации вашей защелки, чтобы узнать, как именно ее снять.

  3. Найдите крепление ручки и отсоедините ее. Некоторые ручки могут иметь винты, которые нужно открутить, другие могут иметь кнопку, которую нужно нажать, чтобы отсоединить ручку.

Если у вас возникли трудности, вы можете обратиться к профессионалу за помощью.

Добавить комментарий
