Электроснабжение через потолочную систему на деревянном потолке — проводка и устройство

В любом строении, независимо от используемых строительных материалов, обязательно устанавливаются источники освещения и прокладываются электросети. Однако при проведении электропроводки в деревянном доме существует несколько особенностей, которые нужно учесть.

• Виды укладки проводки по деревянному потолку
  • Открытая проводка
  • Закрытая проводка
• Правила установки скрытой проводки
• Советы специалистов

Виды укладки проводки по деревянному потолку

Все мы привыкли, что система электроснабжения в доме из природных и искусственных каменных материалов делается скрытой. Обычно кабель питания скрывается в штробе либо защищен слоем штукатурки.

Другое дело прокладка проводки по деревянному потолку и стенам постройки из древесины. Важно сделать проводку не только красивой, но и безопасной. В деревянных постройках это особенно актуально, ведь скрыть провода под слоем штукатурки не получится, а скрытая прокладка опасна высокой вероятностью возгорания.

Проводка по деревянному потолку бывает скрытая и открытая. Рассмотрим особенности, преимущества и недостатки каждого способа подробно.

Открытая проводка

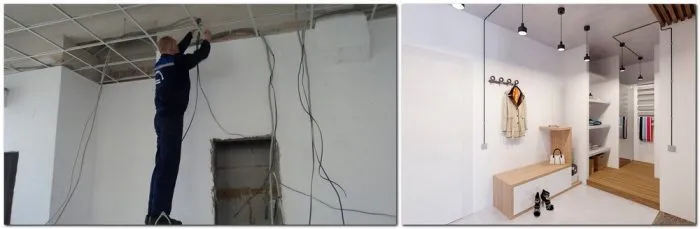

Отличительная особенность открытой проводки состоит в том, что все провода прокладываются прямо по поверхности, то есть они не скрываются за отделкой стен и потолка, поэтому постоянно находятся на виду.

Любая электрика по деревянному потолку и всему дому должна разводиться так, чтобы не было прямого контакта проводов с древесиной, ведь этот материал быстро возгорается при коротком замыкании. Это главное условие для монтажа открытых и закрытых систем.

При прокладке электрических кабелей действует одно важное условие – все они должны иметь несколько слоев изоляции или прокладываться внутри трубы или специального ПВХ-канала. Однако при выполнении открытой проводки с ПУЭ от использования труб и каналов можно отказаться. Потолочный или стеновой провод монтируется прямо на потолок или стену, но так, чтобы он не касался любых деревянных конструкций.

Открытый монтаж электрики по потолку выполняется следующими способами:

• в специальных ПВХ коробах;
• в металлических рукавах;
• в гофре из ПВХ;
• в металлических или пластиковых трубах;
• на скобах;
• на фарфоровых роликах или изоляторах.

Преимущества открытой проводки:

• легкость и быстрота монтажа;
• нет необходимости в покупке дополнительного оборудования;
• сохранение целостности стен и потолков.

Недостатки открытых систем:важно учитывать технические нормы и требования, предъявляемые к помещению; непривлекательный внешний вид; во время монтажа важно соблюдать нормы пожарной безопасности.

Закрытая проводка

Скрытая электропроводка по деревянному потолку и стенам имеет следующие преимущества:

• на стенах и потолке отсутствуют элементы разводки, которые нарушают гармоничный дизайн помещения;
• благодаря тому, что все выключатели и розетки заглублены в стены, они не мешают при расстановке мебели;
• на стены удобно крепить выбранную финишную отделку;
• при условии правильного выполнения гарантирована высокая степень пожарной безопасности;
• кабель в трубе легко заменить;
• отсутствует риск механического повреждения провода;
• на электрической арматуре не появляется паутина и не собирается пыль.

Недостатки скрытых систем:

• не получится выполнить ревизию и замену проводки (изношенные старые участки и провода с микроповреждениями приводят к короткому замыканию);
• если вы решите в будущем дополнить систему новыми точками, то сделать это будет сложно;
• сложности монтажа (такую проводку можно выполнить только на этапе возведения постройки);

Другие минусы: для скрытия изоляционных труб и коробов придется устанавливать фальш-конструкции; материалы и работы обходятся недешево; для работы понадобятся специальные инструменты.

Правила установки скрытой проводки

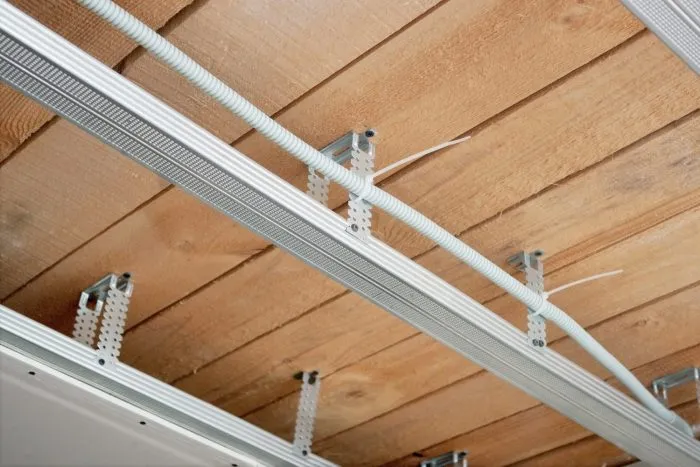

Теперь поговорим о том, как правильно провести проводку по деревянному потолку. Приготовьтесь к тому, что вам придется прокладывать кабели и провода, а также медные или стальные трубы для их изоляции. Только так защищают сети от соприкосновения с деревянными конструкциями постройки.

Важно! Протягивать провода через изоляционные трубы довольно сложно, поэтому запаситесь терпением.

Для укладки изоляционных труб внутрь стены в них делают штробы, вертикальные и горизонтальные каналы. В подготовленные отверстия укладывается кондуктор, при помощи которого будут протаскивать кабель.

При устройстве внутренней проводки в деревянном доме придерживайтесь следующих правил:

1. Для прокладки электромагистрали используются трубы и короба из негорючих материалов.
2. Для облегчения работ каналы прокладывают под плинтусами, в конструктивных зазорах вокруг оконных и дверных проемов, под обшивкой потолка.
3. Гофрированные трубы, использующиеся для прокладки провода, со всех сторон защищаются асбестовыми прокладками. Реже для этих целей применяется бетонирование, цементная или алебастровая штукатурка.
4. Защитные элементы из меди в местах соединений развальцовывают.
5. Оцинкованные трубы соединяются с коробами при помощи резьбы или сварки. Для защиты острых кромок используют пластиковые заглушки.
6. Толщина стенок защитных труб подбирается в зависимости от сечения жил кабеля. Так, для жил из алюминия сечением 10 мм² или изделий из меди с сечением 4 мм² используют трубу со стенкой 2,8 мм.
7. Провод вместе с изоляцией внутри трубы занимает не больше 40 процентов свободного пространства.
8. Измерять сопротивление изоляции нужно дважды – до прокладки кабеля по трубе и после этого.

Распределительные коробки устанавливаются в месте, к которому есть свободный доступ. Для устройства скрытой проводки подходят кабели с тройной изоляцией и провода с маркировкой «НГ».

Советы специалистов

Кабели для деревянной постройки существенно отличаются от проводов для домов из каменных материалов. В первом случае применяют изделия с обозначением «NYM» с оболочкой из негорючего поливинилхлорида и тройной изоляцией.

Перед тем как сделать проводку по деревянному потолку, стоит ознакомиться с советами профессиональных мастеров:

• каждую распределительную коробку и трубу заземляют;
• для соединения труб между собой используют пайку или сварку;
• для защиты сети от аварийных сбоев используют дифавтоматы, которые объединяют в себе УЗО и автоматический выключатель;
• лучше используйте медные трубы (они быстро принимают форму желоба и хорошо гнутся);
• чтобы не повредить кабель в процессе протягивания, используйте пластиковые торцевые втулки;
• для защиты магистрали от защемления учитывайте усадку постройки;
• если стены будут обшиваться вагонкой или облицовываться другими прочными материалами, то под проводку выдалбливают пазы, а не сверлят отверстия в стенах.

В тех местах, где провод подходит к выключателю или розетке, электрики советуют выполнять комбинированную проводку. Это значит, что разрешено объединять открытые и скрытые системы.

Как сделать открытую проводку в деревянном доме?

Открытая проводка — это способ прокладки электрических проводов на поверхности стен и потолков без их скрытого внедрения в конструкции. В деревянном доме открытую проводку можно сделать следующим образом:

1. Определите место, где будут прокладываться провода. Обычно провода прокладываются по потолку или по верхней части стены.

2. Выберите место для расположения электрической коробки, где будут соединяться провода и устанавливайте ее на стене. Коробку нужно устанавливать на достаточном расстоянии от розеток и выключателей.

3. Прокладывайте провода по поверхности стен или потолка. Для этого можно использовать крепления, такие как клипсы, стяжки, штапики или шурупы с пластиковыми заглушками. Провода можно укладывать в специальные каналы или трубы, чтобы обеспечить их безопасность.

4. Соединяйте провода в электрической коробке. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы и зафиксировать их болтами.

5. Устанавливайте розетки и выключатели. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы розетки или выключателя и зафиксировать их болтами.

6. Проверьте качество работы проводки и ее соответствие нормам безопасности. Для этого можно использовать приборы для проверки напряжения и контроля за заземлением.

Важно помнить, что при установке открытой проводки необходимо соблюдать все нормы безопасности и правила электромонтажных работ. Если вы не имеете достаточного опыта в проведении электромонтажных работ, лучше обратиться за помощью к профессиональным электрикам.
