Как использовать Word как программу для рисования электрических схем по ГОСТу просто и быстро

Программа для создания электрических схем представляет собой современный и практичный инструмент, заменяющий устаревший метод ручного черчения проектов на бумаге. Для индивидуального использования существует ряд бесплатных программ, которые доступны для всех пользователей.

Сейчас представлен широкий ряд платных и бесплатных ПО. Специалисты могут выбрать любую программу, соответствующую их потребностям и возможностям.

Бесплатные программы для рисования электрических схем

Для индивидуального использования существует ряд бесплатных программ, которые являются общедоступными.

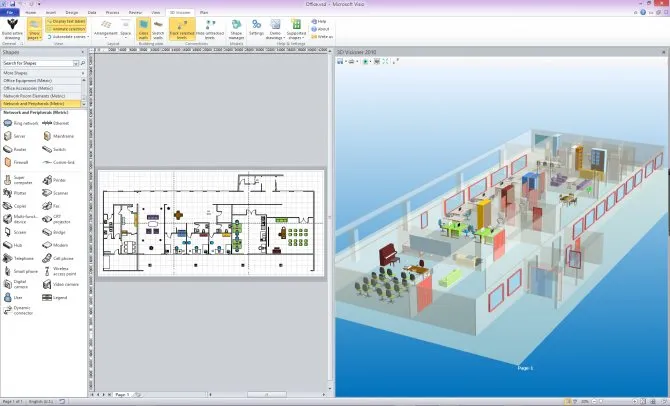

Microsoft Visio

Функции Microsoft Visio:

• прорисовка чертежа розеточной группы;
• создание электропроекта для здания;
• дизайн электрощитов;
• разработка схемы питающей сети.

Детали, нарисованные в Microsoft Visio, распечатываются и экспортируются в формат PDF.

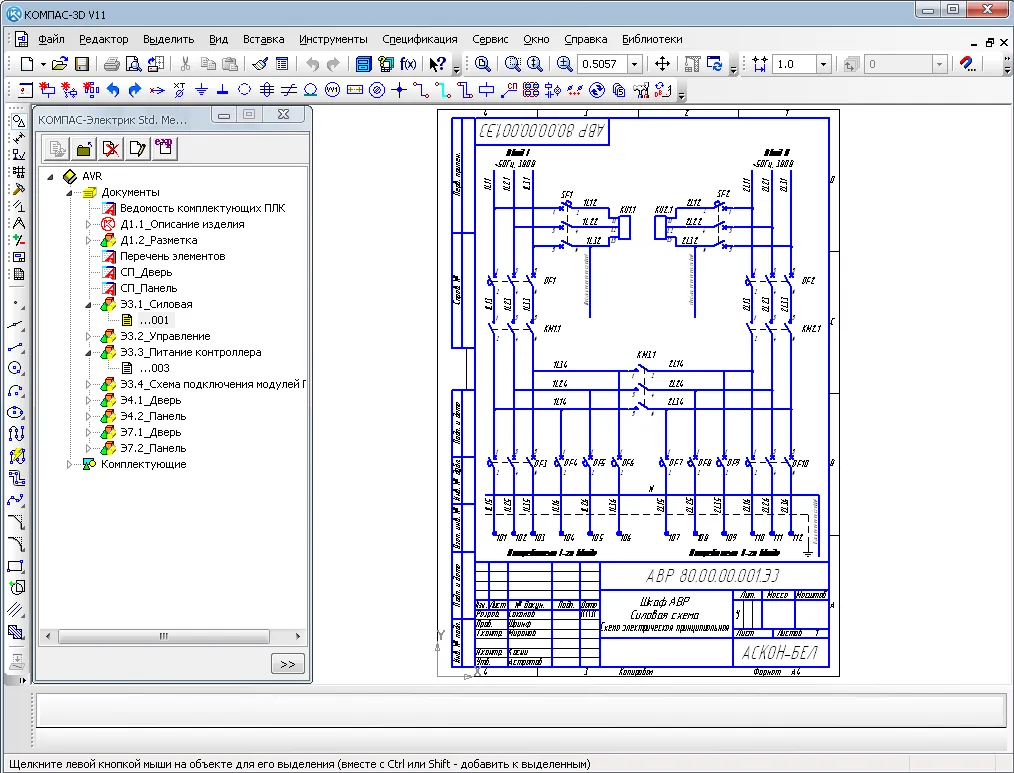

«Компас-электрик»

Система предназначена для автоматизации проектирования и выпуска комплекта документов на электрооборудование различных объектов производства, в которых используется проводной монтаж.

«Компас-электрик» представлен 2 основными модулями:

1. Базой комплектующих — содержит информацию об аппаратуре, спецификационные характеристики, графические обозначения на схемах. Для удобства разработаны инструменты для наполнения, упорядочивания и корректировки.
2. Графическим редактором — помогает создать проектную документацию, в которую входят электросхемы принципиального расположения и монтажно-коммутационного типа, перечни комплектующих, спецификации, ведомости покупных изделий, таблицы.

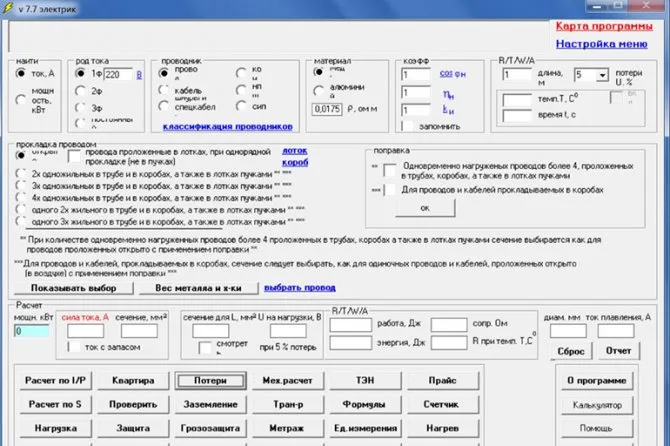

«Электрик»

Приложение подходит не только электрикам, но и всем, кто затрудняется в выборе автоматов, УЗО, сечения жил кабелей и т.д.

С помощью данного ПО можно:

• сделать расчет выполненных работ, подставив расценки;
• вычислить метраж провода для дома, квартиры и т.д.

Dip Trace

В Dip Trace предлагается:

• формирование принципиальной схемы;
• разработка печатной платы;
• редактирование встроенной библиотеки компонентов.

Программа предоставляет обширное меню элементов для построения рисунка. При создании платы запускается автоматическая проверка соединений, после чего можно распечатать модель.

В бесплатной версии ограничено оформление платы — не более 300 выводов и 2 сигнальных слоев. При наличии ключа системы для некоммерческого использования допускается 1 тыс. выводов и 4 слоя.

Бесплатные программы

Предоставляются пользователю в безвозмездное использование на постоянной основе. Они работают на соответствующих лицензиях. Поэтому, прежде чем начать использовать графические редакторы, необходимо скачать лицензию. Из популярных можно отметить Freeware, Open Source, GNU GPL, Public domain, Ad-supported и Donationware.

Первая, третья и четвертая программы не ограничены по функционалу и могут быть применены в любое время суток. Вторая частично ограничена по коммерческой составляющей. Пятый сервис функционален и удобен. Шестой предоставляется безвозмездно, но создатель предлагает добровольно пожертвовать средства.

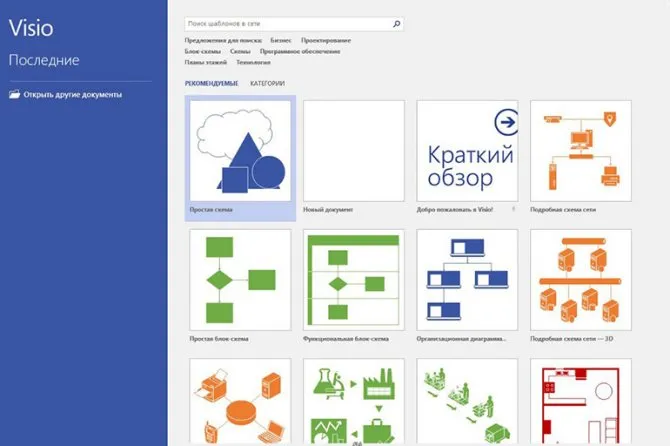

VISIO

Редактор, которым просто и удобно управлять. Он имеет богатый функциональный набор. Несмотря на то, что приложение создано для показа информации на пк, сделанный документ можно в любое время распечатать для удобства.

«Компас Электрик»

Приложение, сконструированное АСКОНом, помогающее проектировать любое электрооборудование и прикладывать к нему кондукторскую документацию. Платное программное обеспечение, но бесплатное на протяжении 2 месяцев.

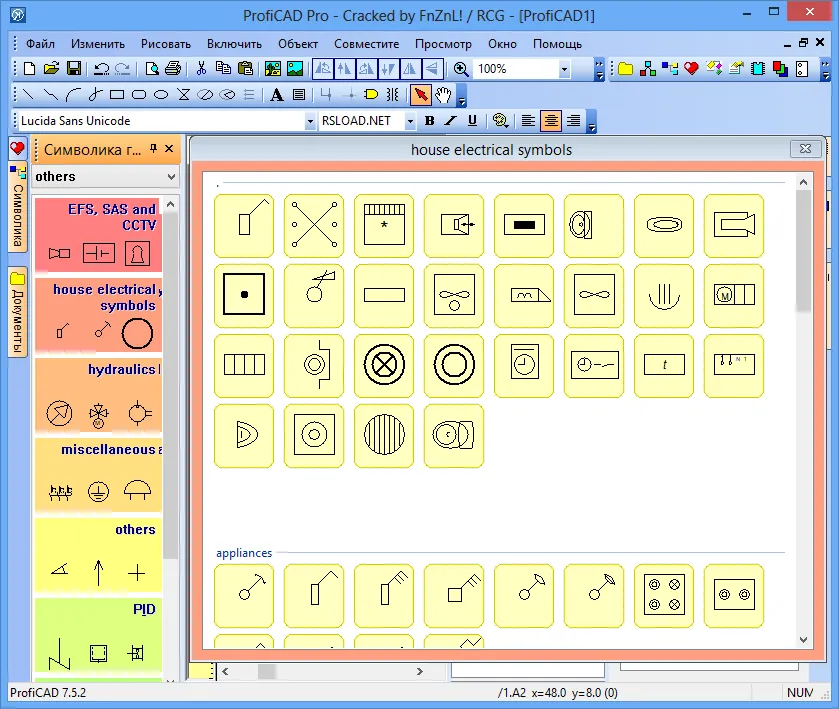

ProfilCAD

Автоматизированное ПО, сконструированное для профессиональных электромонтажников и проектировщиков. Приложение помогает создавать электротехнический чертеж, отталкиваясь от плана помещения.

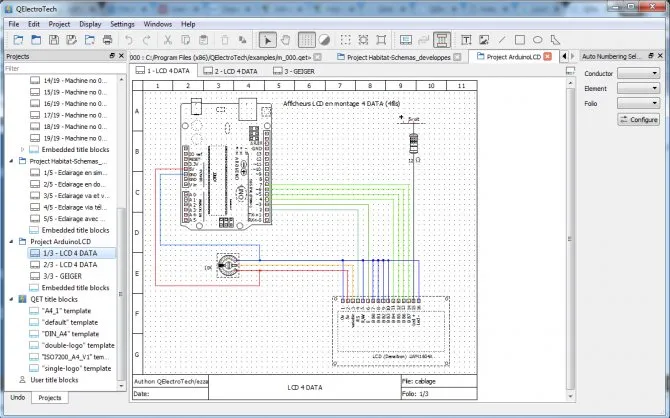

QElectroTech

Простой удобный и бесплатный сервис, созданный для формирования практических с электронными схемами-чертежами. Обычный редактор без специальных реализованных функций.

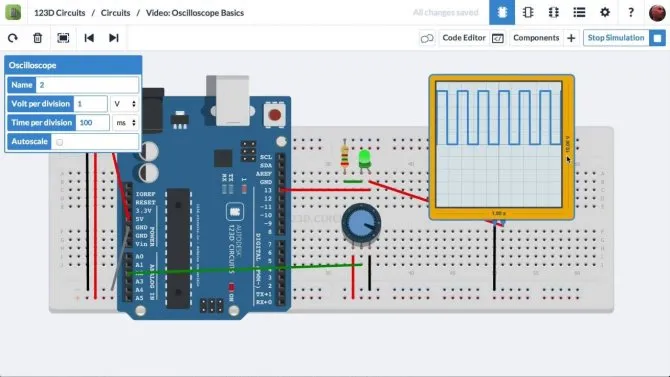

123D Circuits

Веб-сервис, созданный для формирования проектов. Имеет в себе функции, нацеленные на программирование оборудования, симуляцию и трудовой анализ. Типовой функциональный набор имеет только радио-компоненты с модулями системы ардуино.

Microsoft Visio

Приложение, отличающееся от других автоматическим и ручным расчетом принципиальной и силовой электрической схемы. Имеет в себе расширительный комплект базовых элементов. Нет возможности создания и редактирования объектов, доступен только их просмотр и распечатка.

KiCad

Комплекс, имеющий открытый код. Система для сквозного конструирования электрических схем. Нацелена на разработку принципиальной схемы.

Вам это будет интересно Индуктивная катушка: что это и где используется

CadSoft Eagle

Программное обеспечение в виде комплексной среды, где можно создать как принципиальные схемы, так и макеты плат. Работать с ней можно в любом режиме. Приложение платное, но для ознакомления предоставляется бесплатно.

Обратите внимание! Имеет в связи с бесплатным использованием функциональные ограничения. К примеру, работать в редакторе можно с одним файлом.

Платные программы для рисования электрических схем

Платные программы имеют более широкий набор функций и возможностей.

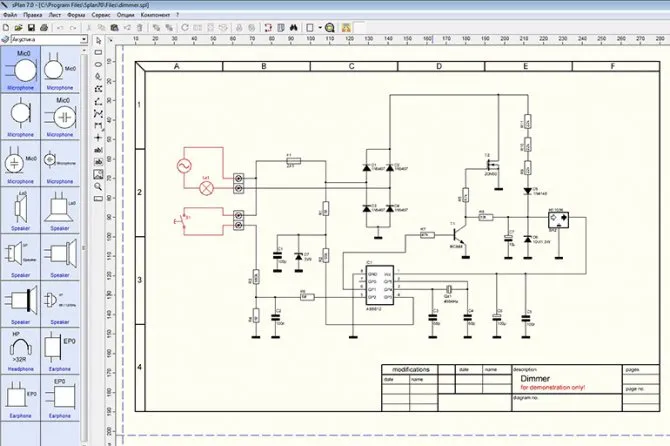

Splan

В приложении есть каталоги с элементами, которые добавляются при необходимости. Есть возможность работы одновременно с несколькими начерченными проектами. Splan предлагает использовать готовые фотографии изделия или детали в качестве фона для построения нового чертежа. Стоимость лицензии — 5 724 руб.

Eplan Electric

Данный комплекс наиболее подходит для корпоративного использования. Модульная платформа обеспечивает основные функции, обязательные для реализации любых комплексных проектов инженерных работ в области электротехники, гидравлики, приборного электрооборудования. Цена — 11 700 руб.

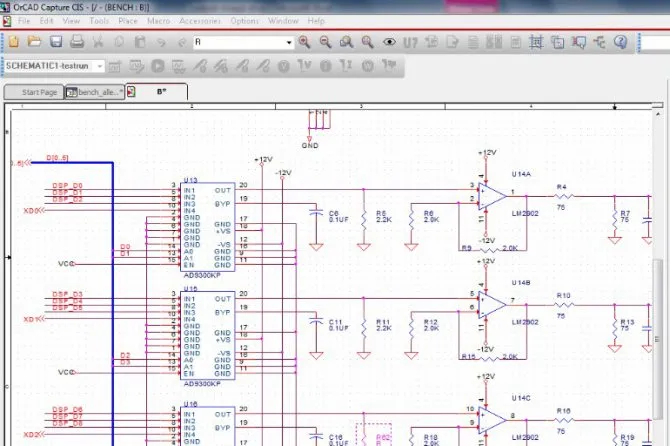

OrCAD

Схемы можно начертить по ГОСТ. Есть встроенные учебные материалы по работе с программой. Предлагается пробная бесплатная версия с ограничениями по количеству элементов в схеме. Годовая лицензия стоит около 20 000 руб.

Altera

Состоит из комплекта инструментов для каждой стадии проекта и содержит 11 объединенных приложений. Программа весит около 6 Мбайт. Чтобы начать работу, нужно переместить необходимые элементы в рабочую область.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Статья по теме: Как выбрать электронные замки на входную дверь

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

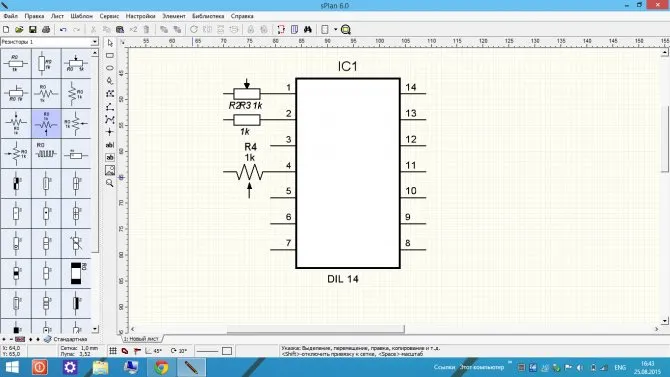

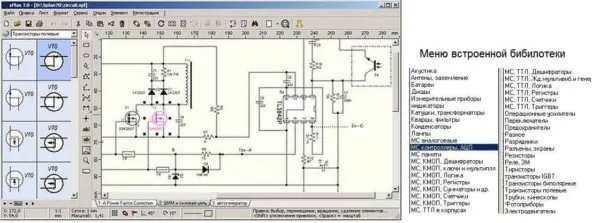

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

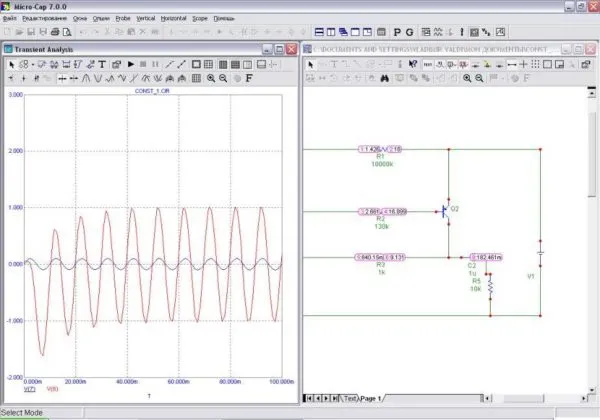

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.
