Как определить проводку в стенах — 7 способов её найти

Любые ремонтные действия, которые включают сверление и штробление стен, требуют точного понимания местоположения электрических проводов. Как найти скрытую проводку в стене? Чтобы не нарушать внешний вид интерьера нежелательными проводами, провода укладываются в штробы и затем скрываются под слоем гипсового раствора или алебастра, после чего поверхность выравнивается. В случае вопроса «как определить проводку в стене», данная информация также может быть полезной.

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

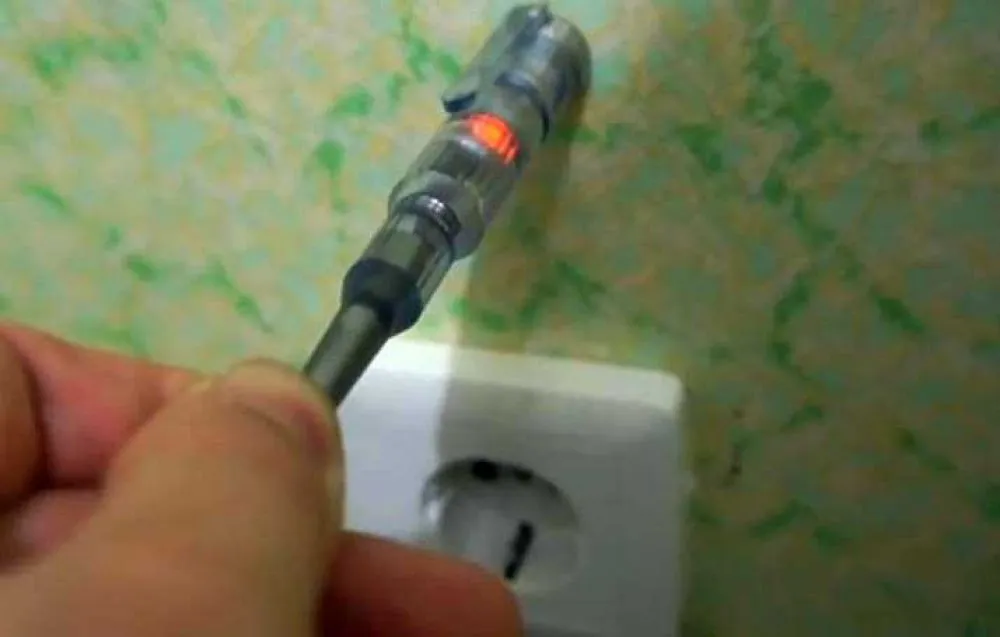

1. Индикаторная отвертка

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

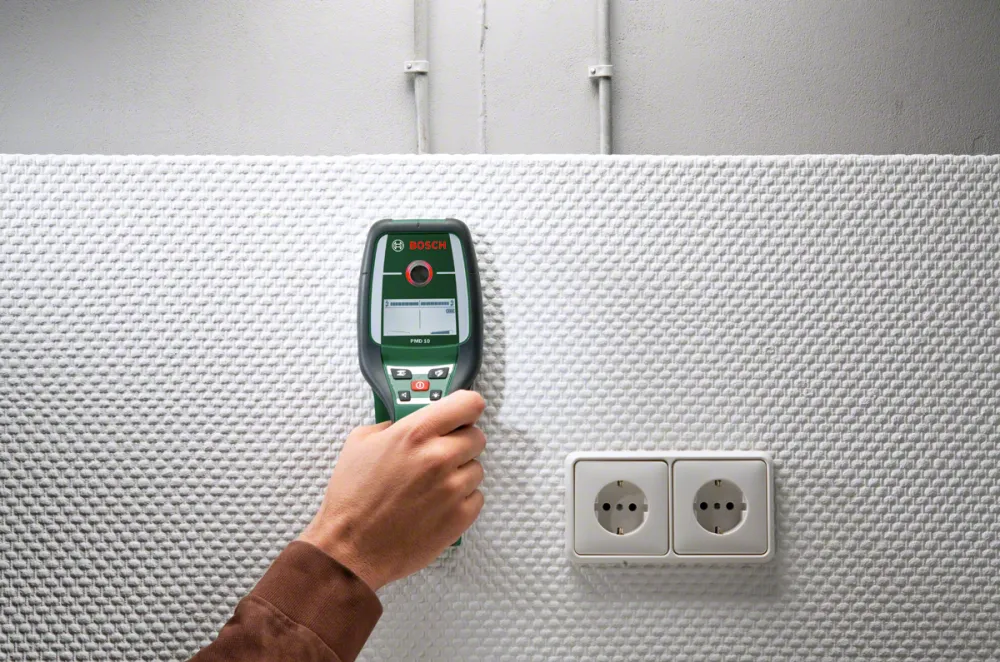

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение.

Подробнее на Zaggo.RU

Что нужно купить для проводки?

Для проводки в типовой квартире или доме, вам может понадобиться следующее оборудование и материалы:

1. Кабель для проводки, который может быть медным или алюминиевым. Размер и тип кабеля зависит от его предназначения, например, для основной электрической линии, освещения, розеток, телевизионной антенны и т.д.

2. Разъемы, выключатели и розетки для подключения кабеля к электрическим приборам и светильникам.

3. Щиток распределения для защиты электропроводки от перегрузок и коротких замыканий. Щиток распределения также может содержать автоматические выключатели, предохранители и другие устройства защиты.

4. Трубы и каналы для защиты кабелей и проводки от повреждений и внешних воздействий.

5. Инструменты для установки и монтажа проводки, такие как кримперы, кусачки, отвертки, гайковерты, рубанки и т.д.

6. Материалы для крепления проводки, такие как кабельные скобы, саморезы, заклепки и т.д.

7. Изоляционная лента, которая может использоваться для защиты проводки от влаги и коротких замыканий.

8. Комплект тестеров и индикаторов для проверки электрической цепи, напряжения и сопротивления.

Перед проведением электрической проводки рекомендуется обратиться к специалисту в этой области, который поможет определить требования кабеля, щитка и других компонентов для вашего конкретного проекта. Также важно соблюдать правила и нормы проведения электрических работ для обеспечения безопасности и надежности электроснабжения в доме или квартире.
