Вы хотите установить точечные светильники в своем доме, но не знаете, как правильно подключить их? В этой статье мы расскажем о двух способах подключения — параллельном и последовательном — и дадим советы по монтажу трансформатора. Узнайте, почему подключение точечных светильников параллельно является предпочтительным вариантом.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Тонкости проводки: с чего начать?

Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.

Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:

  • перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
  • размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
  • как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
  • устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
  • после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.

Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.

Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.

В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.

Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.

Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.

Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.

При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.

Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.

Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.

Следите, чтобы проводники не пересекались.

Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

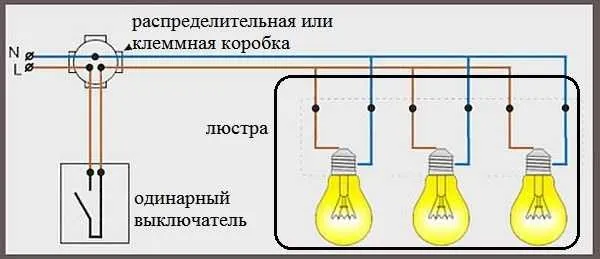

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

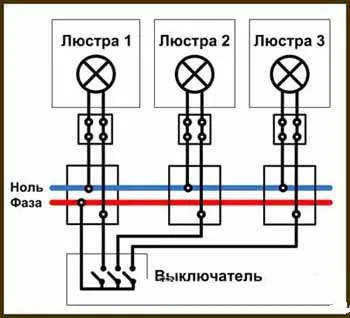

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Техника безопасности

Монтаж светильников нуждается в точном осуществлении инструкций и следовании правилам безопасности. До начала подсоединения осветительных устройств требуется обесточить электросеть. Затем при помощи тестера нужно удостовериться, что электросеть не работает. До начала монтажа необходимо определиться с местом, где размещаются приборы.

Чтобы обеспечить безопасности глаз, монтаж светильников производится в специальных очках, предохраняющих глаза от проникновения строительной пыли и прочих фрагментов.

Особенности подключения

Самостоятельный монтаж точечных светильников, вопреки бытующему мнению, не читается тяжелым электромонтажным процессом. Он займет небольшое количество времени и не потребует каких-либо специальных навыков.

Защищённость осветительных приборов

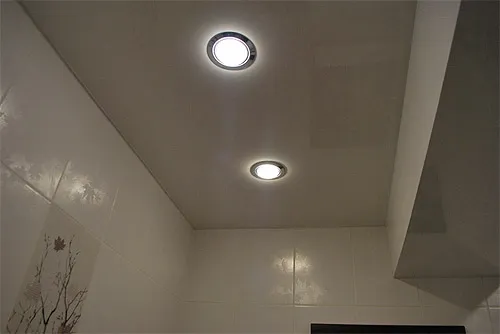

Влагозащищённый встраиваемый светильник

Поскольку ванная комната относится к разряду помещений с экстремальными условиями эксплуатации, в которой присутствует повышенная влажность и постоянные перепады температур, то и использовать обычные светильники с розетками и выключателями в таком помещении категорически запрещено в целях вашей же безопасности. Все электротехнические изделия имеют на корпусе специальную буквенную и цифровую маркировку, которая говорит о степени их защищённости и позволяет определить область использования. Такая маркировка имеет буквы IP и две – три цифры после них. Каждая из цифр обозначает степень защищённости прибора от влаги, пыли и воздействия ударов. Разберём детально значения этих цифр для правильного выбора:

  • первая цифра обозначает степень защиты от обычной пыли и других мелких частиц. Диапазон этого значения считается от 0 до 6, где чем выше цифра, тем выше уровень защиты соответственно;
  • вторая цифра указывает на степень защиты от воздействия влаги. Тут диапазон значений считается от нуля до 8 единиц. Изделие с цифрой 8 имеет полную защиту от влаги и даже может быть погружено в воду на короткий срок;
  • третья цифра в маркировке указывает на уровень защищённости от ударов и механических повреждений. Диапазон значений считается от нуля до 10. При десятой степени защиты, электрический прибор может перенести деформацию корпуса и при этом сохранить свои эксплуатационные характеристики.

Конструкция приборов и разновидности

Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

Любой точечный светильник состоит из нескольких основных элементов:

  • корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
  • отражатель, позволяющий задавать направление светового потока;
  • декоративная панель, крепящаяся снаружи;
  • источник света.

Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.

Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.

Все без исключения светильники классифицируются по типу используемых источников света и бывают:

  • галогенные;
  • люминесцентные;
  • светодиодные.

В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.

Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.

Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %)

При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность

Виды

На сегодняшний день известно большое количество точечных светильников для разнообразных сфер использования и эксплуатационных условий. По способу монтажа устройства разделяют на:

  • накладные;
  • встраиваемые;
  • подвесные.

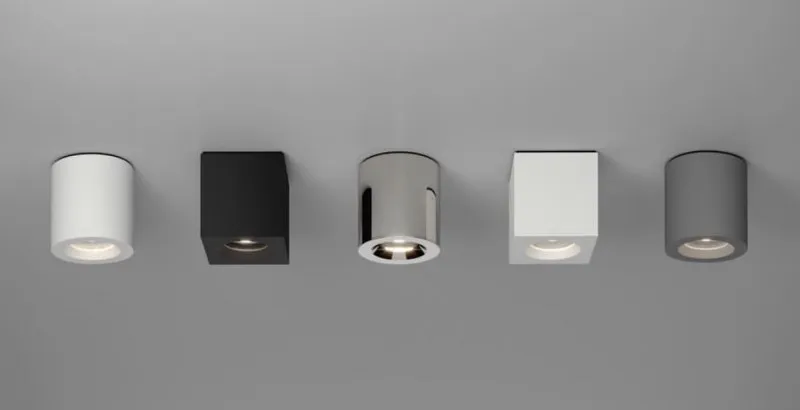

Накладные

Зачастую используются при сплошном потолочном основании, если отсутствует возможность создания установочной ниши. Кроме того, их возможно увидеть и в комнатах с потолками иного типа, когда подобное предусматривается дизайнерским решением. Накладные светильники добавят интерьеру особой эстетической привлекательности. Нередко устройства предполагают наличие площадки для крепежа и корпуса с рассеивателем.

Накладные точечные светильники

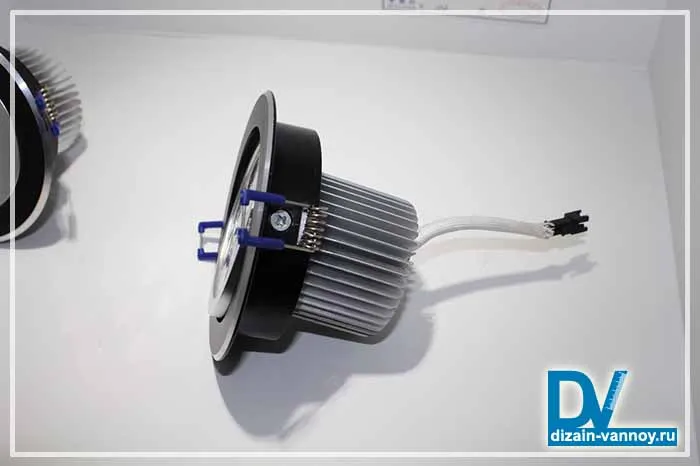

Встраиваемые

Самая популярная разновидность точечных светильников. Устанавливаются в любую полую поверхность. Нередко выполняют установку в гипсокартон, реечные либо натяжные покрытия, в мебель и др. Часто используются в поверхности пола и в стене: лестницы, бассейны и прочие помещения.

Преимущественно имеют сплошной корпус, где интегрированы элементы крепежа и фиксаторы для лампочек. Простая конструкция, которая является существенным преимуществом перед другими, а также характерной чертой.

Важно! С учетом необходимых результатов, возможно выбирать изделия, незаметные на потолке или добавляющие выразительности интерьеру. Встраиваемые светильники

Встраиваемые светильники

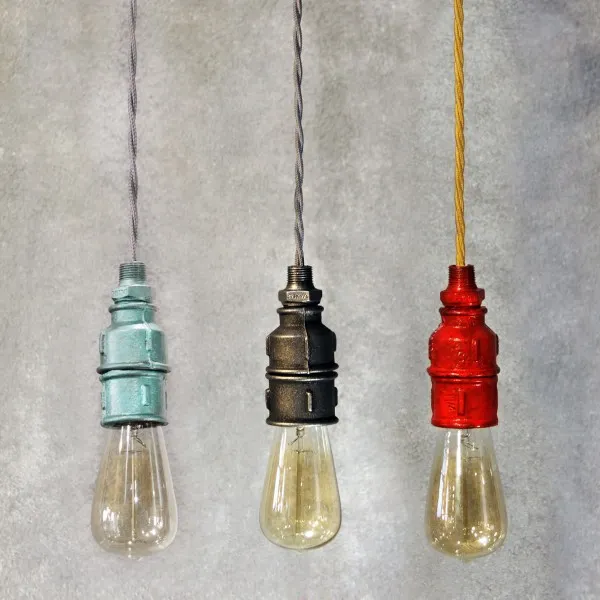

Подвесные

Характерной особенностью станет то, что корпус, где устанавливается лампа, подвешивается на определенном удалении от потолка. Зачастую висит на питающем кабеле, который соединяет основание с корпусом приспособления с лампой.

Нестандартный вид точечного освещения обладает большим количеством поклонников. Зачастую используют как элемент декора, интерьерной либо технической подсветки помещения.

Подвесные светильники

Параллельное соединение

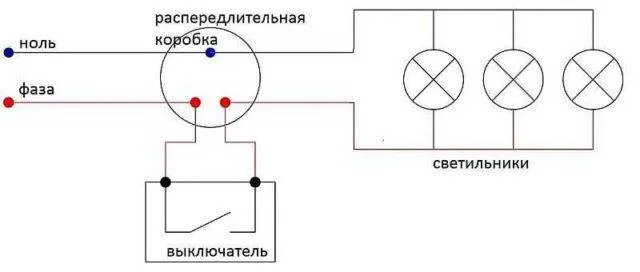

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

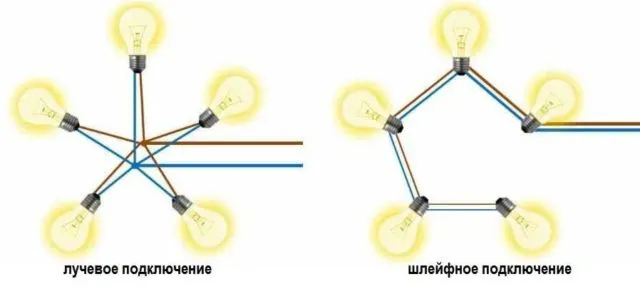

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

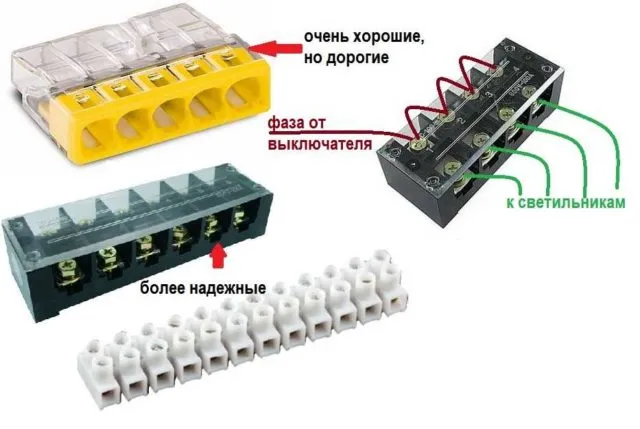

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

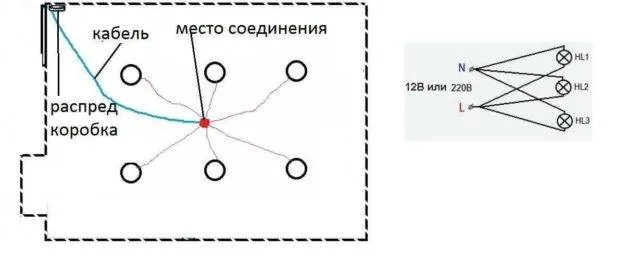

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

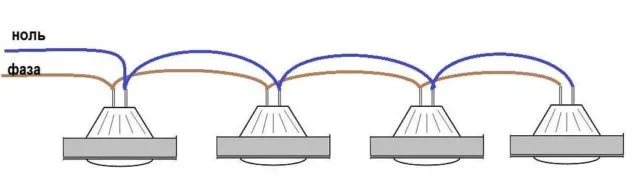

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

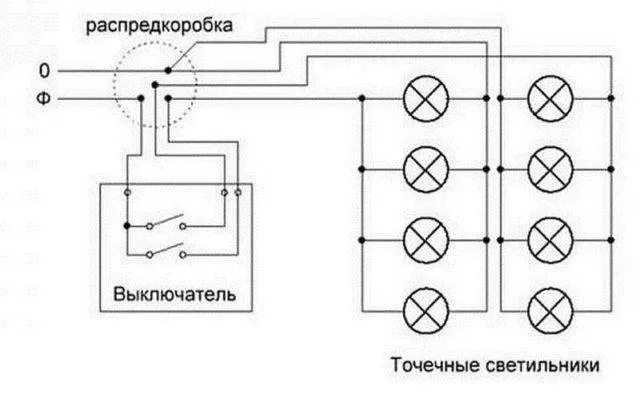

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Последовательное подключение

В данном случае все элементы цепи соединены таким образом, что они не образуют ни одного узла. При данном способе подключения имеется один существенный недостаток. Он заключается в том, что при выходе из строя одного из проводников все последующие элементы работать не смогут. Ярким примером такой ситуации является обычная гирлянда. Если в ней перегорает одна из лампочек, то вся гирлянда перестает работать.

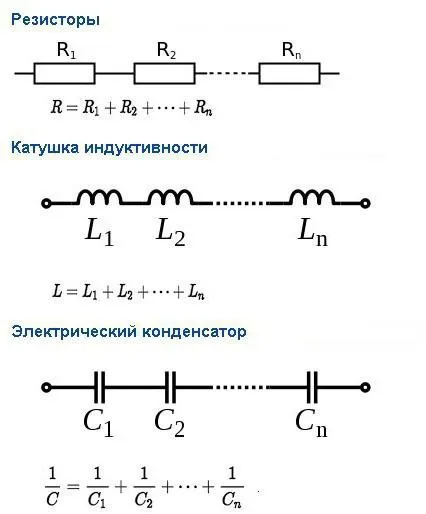

Последовательное подключение элементов отличается тем, что сила тока во всех проводниках равна. Что касается напряжения цепи, то оно равно сумме напряжения отдельных элементов.

В данной схеме проводники включаются в цепь поочередно. А это значит, что сопротивление всей цепи будет складываться из отдельных сопротивлений, характерных для каждого элемента. То есть общее сопротивление цепи равно сумме сопротивлений всех проводников. Эту же зависимость можно вывести и математическим способом, используя закон Ома.

Как подключить точечные светильники способ № 1:

И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.

Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.

Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.

Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

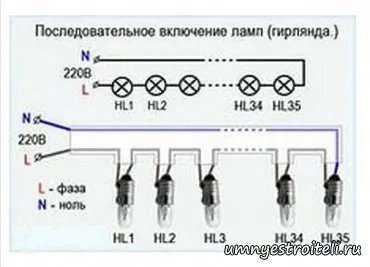

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.

Подключение точечной системы освещения

Подключение точечной системы освещения можно осуществлять по нескольким различным схемам, а именно:

  • Схема последовательного подключения.  В этом случае подключение каждого элемента осуществляется на один провод, то есть  лампы подсоединяются друг за другом.  Монтаж тут предельно прост, но и минусов у схемы достаточно. В данном случае необходим выпрямитель цепи, а иначе ток будет подаваться неравномерно,  что вызовет перегорание ламп.
  • Второй вариант —  каждая лампа подключена к распределительной коробке персональным проводом.  Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Для монтажа можно использовать специальный потолочный плинтус или  устанавливать прямо в потолочное  покрытие.

  • На начальном этапе, еще до установки навесной конструкции, нужно подготовить базовый потолок – произвести разметку будущего расположения всех элементов и  укрепить консоли.
  • После установки подвесной конструкции на ее поверхности проделывают отверстия под лампы.  Размеры  отверстия определить легко, ведь  диаметр обычно указан на упаковке. В среднем размеры составляют 6-7см.
  • Далее в каждое отверстие прокладывают кабели и подключают их к клеммам ламп.

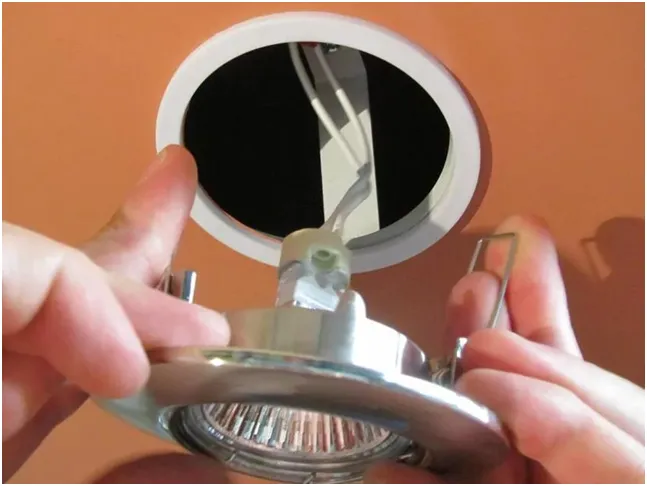

  • Для установки светильника, его пружины нужно свести вместе, поместить в приготовленное отверстие, и только после этого отпустить. Благодаря таким манипуляциям светильник четко примет нужное положение и будет плотно прижат к поверхности потолка.  Все, монтаж окончен!

Подключение люстры по сложности мало чем отличается, с алгоритмом действий в этом случае, наверное, уже каждому знаком. Однако чаще всего в современном интерьере прибегают к точечному расположению освещения. Так можно сделать многочисленные источники света,  добиться лучшего освещения помещения, а также интересных световых эффектов.  Многих привлекает и то, что в данной системе освещения применяются экономичные лампы, что позволяет и комнату осветить ярко и не затратить много электроэнергии. Да и произвести своими руками подключение потолочных светильников– не проблема, главное не отходить от схемы, разработанной профессионалами.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Основные выводы

Подбор кабеля для светодиодной ленты — важная и необходима процедура. Она позволяет улучшить режим свечения ленты, продлить срок службы подсветки. Правильный выбор кабеля производят по следующим критериям:

  • потребляемый ток;
  • падение напряжения;
  • условия монтажа и соединения.

Расчет сечения кабеля не представляет сложности, но есть более простой способ. Надо найти в сети интернет один из онлайн-калькуляторов и воспользоваться им для быстрого и точного расчета.

Источники

  • https://logopult.ru/what-wire-to-use-for-spotlights-how-to-conduct-wiring-under-a-stretch-ceiling.html
  • https://220.guru/osveshhenie/svetilniki/ustanovka-tochechnyx-spotov.html
  • http://www.komfortek.com/e-lektrosnabzhenie/kabel-i-provod/vy-bor-secheniya-kabelya-provoda-po-moshhnosti.html
  • https://obosveschenii.ru/baza-znanij/kak-vybrat-sechenie-dlya-kabelya
  • https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html
  • https://pod-potol.com/osveshchenie/lyustry-i-lampy/kakaya-skhema-podklyucheniya-tochechnykh-svetilnikov-luchshe-vidy-i-sposoby-montazha.html
  • https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov
  • https://remontkit.ru/ehlektrika/provodka-pod-natjazhnym-potolkom.html
  • https://svetilnik.info/svetodiody/kabel-dlya-svetodiodnoj-lenty.html

Основные выводы

Подбор кабеля для светодиодной ленты — важная и необходима процедура. Она позволяет улучшить режим свечения ленты, продлить срок службы подсветки. Правильный выбор кабеля производят по следующим критериям:

  • потребляемый ток;
  • падение напряжения;
  • условия монтажа и соединения.

Расчет сечения кабеля не представляет сложности, но есть более простой способ. Надо найти в сети интернет один из онлайн-калькуляторов и воспользоваться им для быстрого и точного расчета.

  • https://logopult.ru/what-wire-to-use-for-spotlights-how-to-conduct-wiring-under-a-stretch-ceiling.html
  • https://220.guru/osveshhenie/svetilniki/ustanovka-tochechnyx-spotov.html
  • http://www.komfortek.com/e-lektrosnabzhenie/kabel-i-provod/vy-bor-secheniya-kabelya-provoda-po-moshhnosti.html
  • https://obosveschenii.ru/baza-znanij/kak-vybrat-sechenie-dlya-kabelya
  • https://cdelct.ru/vidysvet/toch/montazh-provodki-svetilnikov.html
  • https://pod-potol.com/osveshchenie/lyustry-i-lampy/kakaya-skhema-podklyucheniya-tochechnykh-svetilnikov-luchshe-vidy-i-sposoby-montazha.html
  • https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov
  • https://remontkit.ru/ehlektrika/provodka-pod-natjazhnym-potolkom.html
  • https://svetilnik.info/svetodiody/kabel-dlya-svetodiodnoj-lenty.html

Как подключить точечные светильники параллельно?


Для подключения точечных светильников параллельно, вам понадобится провод, соединяющий светильники между собой, и провод, подключенный к источнику питания (например, выключателю).

Вот простая инструкция по подключению точечных светильников параллельно:

  1. Сначала определите, какое количество светильников вы хотите подключить. Для подключения точечных светильников параллельно, каждый светильник должен быть подключен отдельно.

  2. Разместите светильники в желаемом месте и решите, где вы будете размещать провода.

  3. Соедините все светильники между собой проводом. Вы можете использовать обычный провод для электропроводки, которые продаются в магазинах строительных материалов.

  4. Подключите провод от каждого светильника к проводу, который идет к источнику питания (выключателю). Для этого нужно снять изоляцию с конца провода каждого светильника и соединить их с проводом, который идет к выключателю. Вы можете использовать клеммные колодки, чтобы облегчить процесс подключения.

  5. Проверьте, что все светильники работают. Включите источник питания и проверьте, что все светильники светятся.

Это простой способ подключения точечных светильников параллельно. Если у вас есть сомнения относительно проводки, обратитесь за помощью к электрику, чтобы избежать возможных неприятностей и обеспечить безопасность вашего дома.

Добавить комментарий
