Не знаете, как правильно обозначить резьбу на чертеже по ГОСТу? Мы подготовили для вас подробную информацию об обозначении резьбового соединения. Узнайте, как правильно обозначить дюймовую резьбу на чертеже и избегайте ошибок в своих проектах. С нашей помощью вы будете профессионалом в обозначении резьбы!

Резьба — это вид разъемного соединения, которое часто применяется как в машиностроении, так и в других отраслях промышленности.

Резьба на чертеже по ГОСТу

Обозначение резьбы на чертеже должно соответствовать требованиям ГОСТ 2.311-68, который называется «Изображение резьбы». ГОСТ входит в единую систему конструкторской документации (ЕСКД), класс 2 в начале числового наименования данного ГОСТа означает, что документ относится к классификациям и обозначениям изделий в конструкторских документах. ГОСТ был введен в 1968 году и лишь единожды, в 1987 году, в него вносились изменения.

Этот документ содержит указания о том, как выполняется нанесение обозначения резьбы. Резьбовое соединение является разъемным, его характеризуют внутренняя и наружная линии диаметра. Размер чертежа должен соответствовать компоновке и обеспечивать читаемость.

Обозначение допуска резьбы на чертеже

При обозначении резьбы на чертеже у условного обозначения указывают геометрические параметры и поле допусков. Условные обозначения имеют следующую расшифровку:

  • буква М используется, чтобы обозначить метрическую резьбу, имеющую крупный (например, М 64) или мелкий шаг (например, М 24*3);
  • буквы LH применяют для обозначения левой резьбы и указывают после основной части маркировки (например, М 24 LH);
  • для многозаходной резьбы используется еще более сложное обозначение с буквой Р и указанием шага.

Поле допусков состоит из числа, которое показывает точность, и буквы, которая относится к степени точности. Например, 6h — это поле допуска среднего диаметра болта, то есть указана шестая степень точности и основное отклонение, равное h.

Длина свинчивания указывается, если она меньше, чем длина резьбы, и относится к группе S.

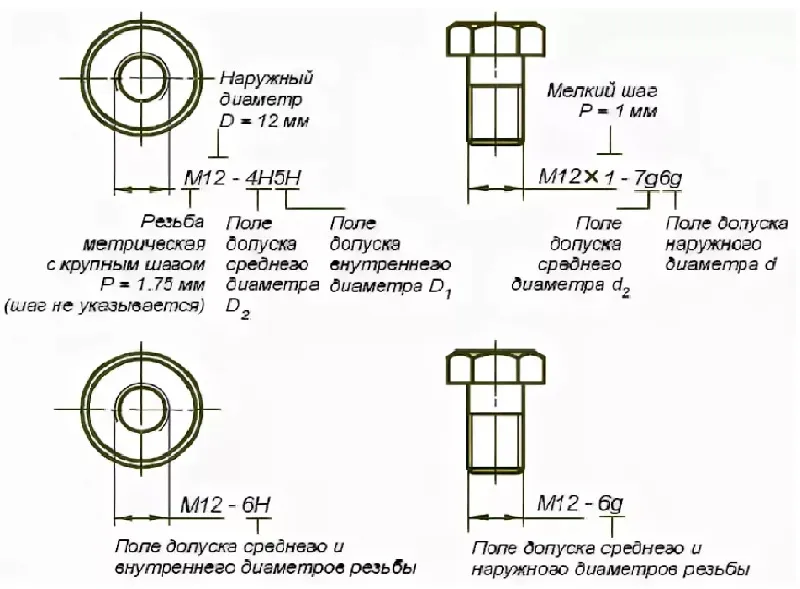

Обозначение допуска резьбы на чертеже

Рисунок 1. Обозначение допуска резьбы на чертеже

Обозначение дюймовой резьбы на чертежах по ГОСТу

Дюймовая резьбы применяется для соединения труб, ее наносят на металлические трубы и фитинги, которые необходимы для монтажа. Чтобы правильно нанести изображение, нужно следовать ГОСТ 6111-52. Характеристиками дюймовой резьбы являются шаг и диаметр.

Определить параметры дюймовой резьбы можно с помощью таблицы, в которой указаны значения метрической и дюймовой резьбы. К примеру, для наружного диметра 12,4-12,7 мм и внутреннего 11,3-11,6 мм дюймовая резьба соответствует ½’’ (полдюйма) -20.

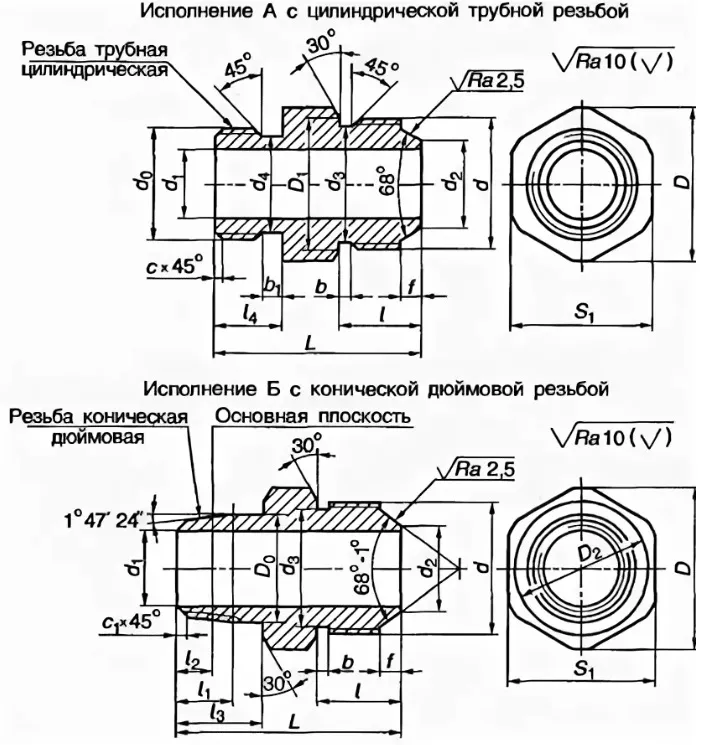

Обозначение дюймовой резьбы на чертежах по ГОСТу

Рисунок 2. Обозначение дюймовой резьбы на чертежах по ГОСТу

Обозначение трубной резьбы на чертеже по ГОСТу

В ГОСТ 6357-81, введенном в 1983 году, приведены стандарты на трубную цилиндрическую резьбу. На первом чертеже в документе приведен образец номинального профиля резьбы, а также размеры его элементов. На листе необходимо начертить профиль (с указанием рабочей высоты). Также должны быть показаны:

  • наружная резьба (труба) и ее внутренний и наружный диаметры,
  • внутренняя резьба и ее наружный и внутренний диаметры.

Правила распространяются на обозначения размера, шага и диаметра. Каждая линия и деталь имеют свое значение. И расшифровка чертежа, и его чтение должны быть однозначными.

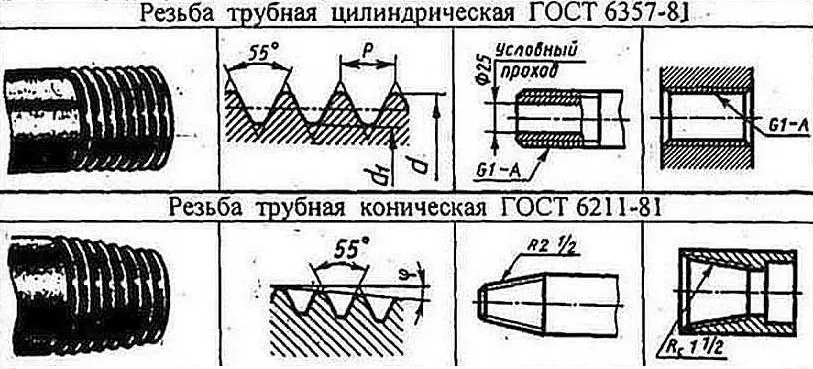

Обозначение трубной резьбы и конической резьбы на чертеже по ГОСТу

Рисунок 3. Обозначение трубной резьбы и конической резьбы на чертеже по ГОСТу

Обозначение трапецеидальной резьбы на чертеже по ГОСТу

Если на чертеже необходимо обозначить трапецеидальную резьбу, то руководствуются ГОСТ 24737-81. Стандартная трапециевидная резьба обозначается с помощью характерных геометрических признаков:

  • внутреннего, наружного и среднего диаметра наружной резьбы,
  • внутреннего, наружного и среднего диаметра внутренней резьбы,
  • шага, зазора и высоты (глубины) профиля.

В таблице ГОСТа приведены конкретные размеры. Например, при номинальном диаметре резьбы 8 мм, шаг 1,5 или 2 мм, наружный диаметр наружной резьбы 8 мм, наружный диаметр внутренней резьбы 8,3 мм. Средний диаметр наружной резьбы 7,25 — он равен среднему диаметру внутренней резьбы.

Такая резьба применяется в механизмах, которые преобразуют вращательное движение в поступательное.

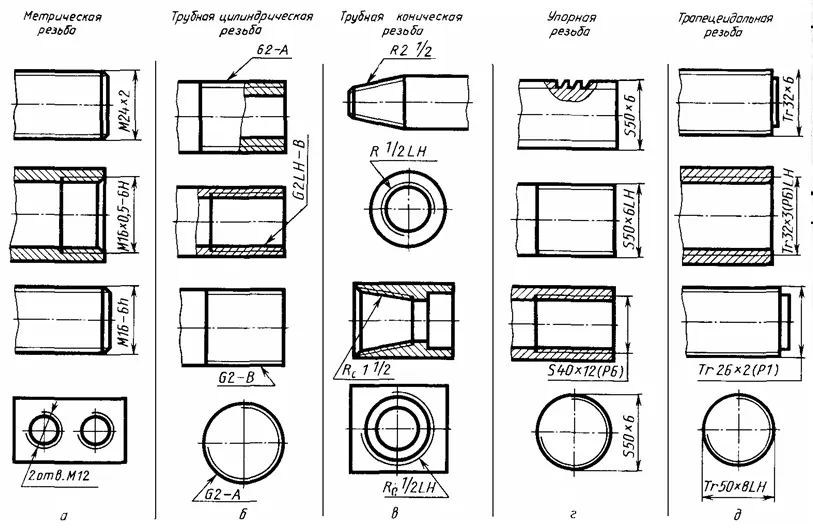

Обозначение метрической, упорной, трапецеидальной резьбы на чертеже по ГОСТу

Рисунок 4. Обозначение метрической, упорной, трапецеидальной резьбы на чертеже по ГОСТу

Обозначение конической резьбы на чертеже

Коническая трубная резьба имеет размеры в соответствии с ГОСТ 6211-81. На чертеже обозначаются внутренние диаметры наружной и внутренней резьбы, наружные диаметры внутренней и наружной резьбы, шаг, угол, радиус закругления, длина. Конусная форма должна иметь размеры в соответствии с таблицей. Буквенное обозначение R соответствует конической наружной резьбе.

Обозначение американской резьбы на чертеже

Одним из основных параметров резьбы является шаг, при этом шаг дюймовой резьбы равен числу витков ниток на одном дюйме. Согласно действующим правилам дюймовая резьба выполняется с крупным (UNC) или мелким (UNF) шагом. Таблица для крупного и мелкого шага выглядит по-разному. Стандартами предусмотрено три класса точности — 1, 2, 3. Маркировка «А» после класса точности относится к наружной резьбе, буква «В» — к внутренней резьбе.

Обозначение резьбы, в том числе американской, на чертеже

Рисунок 5. Обозначение резьбы, в том числе американской, на чертеже

Обозначение метрической резьбы на чертеже по ГОСТу

Нанесение на чертеж метрической резьбы также имеет свои особенности. В обозначение и оформление резьбы входят: буквенный знак — символ М, номинальный диаметр резьбы, шаг и направление. Правый ход не обозначается, в левое направление выделяется буквами LH. Например обозначение трехзаходной левой резьбы, диаметром 24 мм и шагом в один мм будет таким — М 24’ Ph3 P1-LH.

Обозначение левой резьбы на чертеже по ГОСТу

Для обозначения левой резьбы используется маркировка LH, она может быть у любого типа резьбы — цилиндрической, конической или нестандартной.

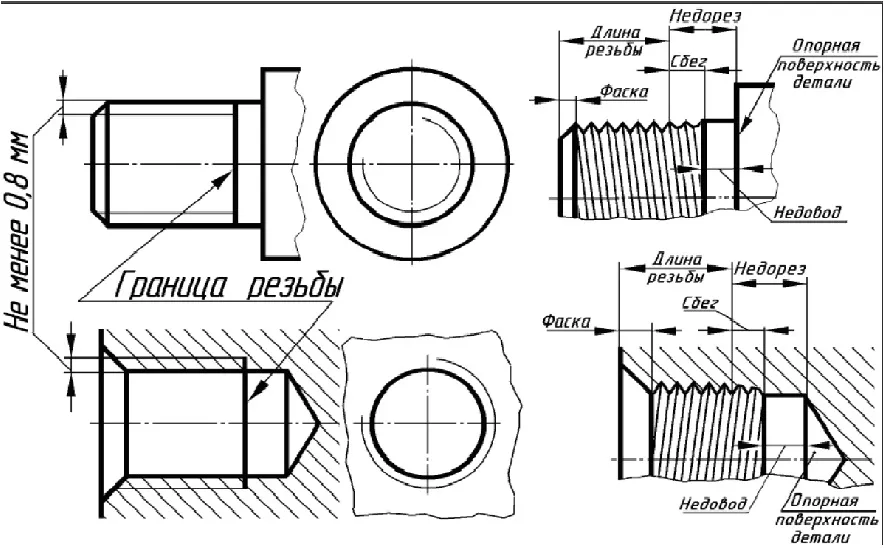

Сбег резьбы на чертеже

Сбегом называется переход от резьбы к гладкой части. Также на чертеже показывается недовод — ненарезанная часть, располагающаяся между концом сбега и опорной поверхностью. Фаской называется скос торцевой кромки болта. Элемент с фаской может быть необходим в технологических или декоративных целях.

Проточка также является частью стержня или детали, которая необходима, чтобы устранить недорез резьбы уменьшением диаметра стержня для наружной резьбы и увеличением диаметра отверстия для внутренней резьбы. В ГОСТ 10549-80 приведены размеры фасок, недореза, проточек для метрической, трубной, цилиндрической, конической, трапецеидальной резьбы.

На рисунке 5 показаны недорез, недовод и сбег резьбы.

Обозначение упорной резьбы на чертеже по ГОСТу

Упорная резьба на чертеже имеет специальное обозначение — выделяется буквой S, далее следует наружный диаметр и шаг, например, S 24* 5. Пример упорной резьбы показан на рисунке выше.

Обозначение многозаходной резьбы на чертеже по ГОСТу

От обычной резьбы многозаходная отличается количеством витков — она предполагает специальное крепление для создания надежного соединения с большим шагом. Обозначается многозаходная резьба буквами Ph, после них идут значение хода и числовое значение шага. Например, двухзаходная метрическая резьба с диаметром 28 мм и шагом 1 мм будет иметь обозначение — М 28’ Ph2 P1.

Обозначение многозаходной резьбы на чертеже по ГОСТу

Рисунок 6. Обозначение многозаходной резьбы на чертеже по ГОСТу

Обозначение резьбового отверстия на чертеже по ГОСТу

Резьбовое отверстие может быть сквозное или глухое, но в любом случае на чертеже должны быть показаны все его параметры — глубина, размер, наружный и внутренний диаметр резьбы.

Упрощенное изображение размеров отверстия допустимо при их маленьких размерах и в тех случаях, когда нанесение перегружает чертеж.

Обозначение резьбового соединения на чертеже по ГОСТу

На чертежах резьбовое соединение показывается условно. Необходимо начертить профиль резьбы, при наличии указать недорез и недовод, шаг резьбы. В условно-схематическом изображении применяется штриховка, а на выносных линиях дается полное описание типа соединения элементов. Составление чертежей высокоточных изделий занимает больше времени, так как нужно указать и допуски размеров, и шероховатость.

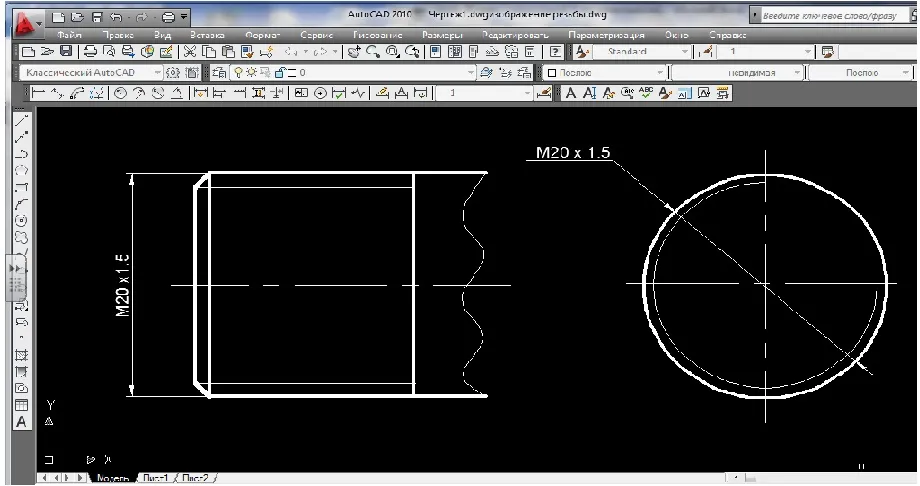

Как обозначить резьбу в Автокаде

Чтобы нарисовать болт с метрической резьбой в Автокаде обычно используют интерфейс 3D-моделирования. С помощью команды «Условное обозначение резьбы» можно получить необходимый чертеж с нужными параметрами. При моделировании в 2D наружную резьбу проще чертить набором линий — для этого выбираем в верхней командной строке иконки «Отрезок» или «Спираль» и чертим также, как делали бы это не листе ватмана.

Лайфхак

Лайфхак: чтобы сократить время на вычерчивание, используйте библиотеки резьбовых соединений, которые выставлены в сети «Интернет». Библиотека называется «Сервисные инструменты», далее «Отверстия и резьбы».

Как обозначить резьбу в Автокаде

Рисунок 7. Как обозначить резьбу в Автокаде

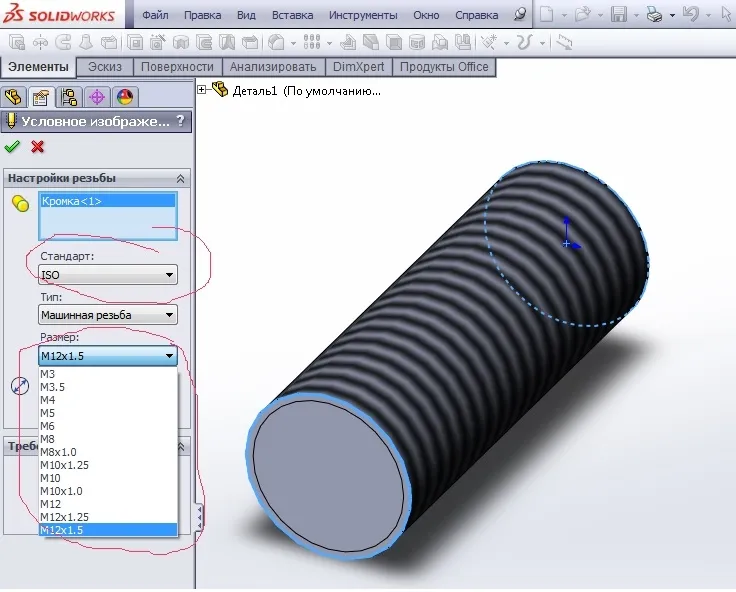

Как обозначить резьбу в SolidWorks

В SolidWorks обозначение резьбы выполняется через меню «Вставка». Далее выбираем «Примечание», затем «Условное изображение резьбы». В меню настроек указывается диаметр начала резьбы, длину и шаг.

Как обозначить резьбу в SolidWorks

Рисунок 8. Как обозначить резьбу в SolidWorks

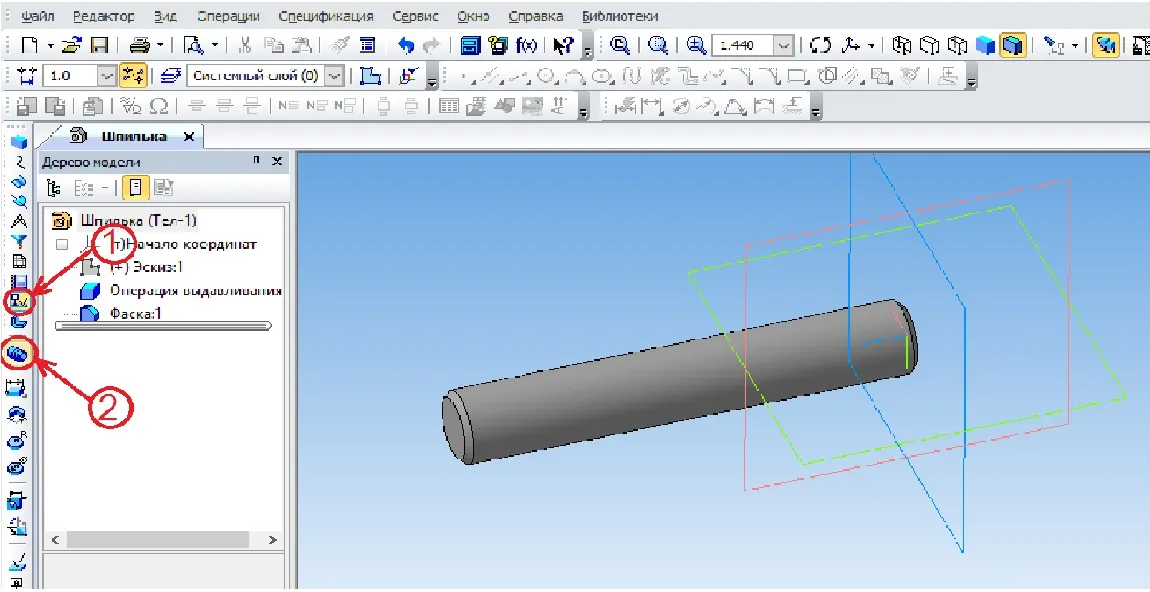

Как сделать резьбу на чертеже в Компасе

В программе Компас также есть все возможности обозначить и показать резьбу как в 2D, так и в 3D. Для этого выбираем панель «Элементы оформления» и находим команду «Условное обозначение резьбы». Затем нужно указать ребро, длину резьбы, шаг и программа сама поможет нарисовать условное изображение. Также изобразить резьбу можно с помощью линий и отрезков.

Как сделать резьбу на чертеже в Компасе

Рисунок 9. Как сделать резьбу на чертеже в Компасе

Ответы на вопросы

Предлагаем ответы на наиболее частые вопросы.

Какое графическое обозначение и указание используется для круглой резьбы?

Круглая резьба обозначается на чертеже буквой Е, далее нужно указать необходимый диаметр, к примеру, Е24.

Как обозначить прямоугольный контур круглой резьбы на разрезе?

Для обозначения резьбы используются сплошные тонкие и основные линии. На стержне применяют сплошные основные для наружного диаметра и тонкие — для внутреннего.

Как изображается гайка на чертеже?

Чертеж гайки выполняется по стандартным размерам в зависимости от ее формы (квадратная, круглая, шестигранная). Класс прочности указывается одним числом. Также необходимо отметить условное обозначение покрытия, которое защищает от коррозии.

Как читать обозначение резьбы?


Обозначение резьбы обычно состоит из нескольких элементов, которые указывают на её основные характеристики:

  1. Диаметр резьбы (D) — это расстояние между двумя противоположными точками на наружной поверхности резьбового элемента. Он может быть выражен в миллиметрах (мм) или дюймах (дюйм).

  2. Шаг резьбы (P) — это расстояние между двумя ближайшими точками на наружной поверхности резьбы. Он также может быть выражен в миллиметрах или дюймах.

  3. Направление резьбы — резьба может быть правой (если направление движения по часовой стрелке) или левой (если направление против часовой стрелки).

  4. Класс точности — обычно обозначается буквой А, В, С или D, где А — наивысший класс точности, а D — наименьший.

  5. Тип резьбы — это может быть метрический, дюймовый или другой тип резьбы.

Например, обозначение резьбы M6x1 означает, что это метрическая резьба, диаметр 6 мм и шаг 1 мм. Обозначение резьбы 1/4-20 означает, что это дюймовая резьба, диаметр 1/4 дюйма и шаг 20 нитей на дюйм.
