Схема электроплиты мечта

Большинство электрических плит времен советского периода оснащены конфорками типа ЭКЧ. В данной статье я представлю полный обзор преимуществ и недостатков таких конфорок. Обозначение этой аббревиатуры легко расшифровать — электрическая конфорка чугунная. Если вас интересует, как правильно подключить конфорку электрической плиты «Мечта», то далее вы найдете соответствующую информацию.

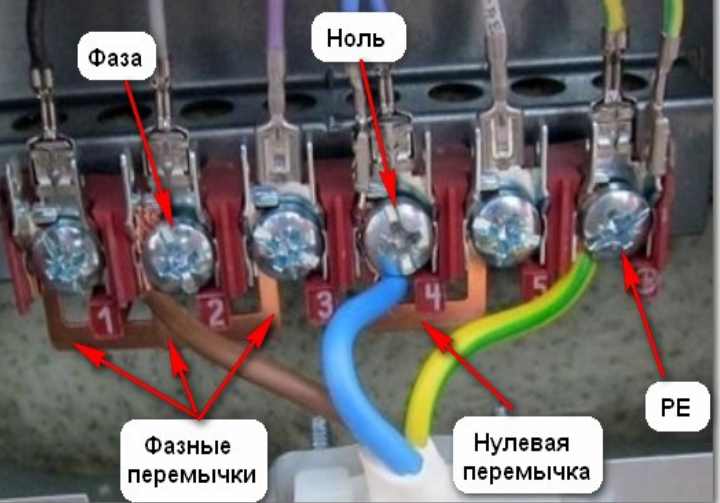

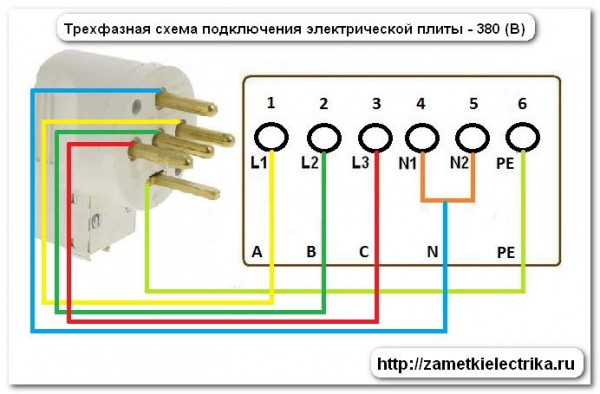

Какие схемы подключения плит бывают

ЭКЧ. Описание и маркировка

Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.

Конфорки могут иметь другой тип, но нам важна техническая сторона.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в режиме прозвонки (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

  • №1 — контакты 3 и 2
  • №2 — контакты 3 и 1
  • №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Взаимозаменяемость с другими конфорками.

Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Нюансы использования.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Положение
переключателя
Соединение
элементов
R,
Ом
I,
А
Р,
Вт
1 R1-R2 240 0,9 200
2 R1 130 1,7 370
3 R2 110 2 440
4 R1||R2 60 3,64 800

Следующая схема, конечно, посложнее. Их существует несколько вариантов в зависимости от марки плиты. Здесь дается как один из вариантов.
Ниже дается таблица соединений и их сопротивлений по мощностям в зависимости от положений переключателя для электроконфорок на 1 кВт и 1,5 кВт.

Подключение конфорки к электрической
Положение
переключателя
Соединение
элементов
Для 1 кВт Для 1,5 кВт
R, Ом I, А Р, Вт R, Ом I, А Р, Вт
1 R1-R2-R3 450 0,49 108 300 0,74 160
2 R1-R2 250 0,89 195 180 1,23 270
3 R2 150 1,46 320 100 2,2 485
4 R1 100 2,2 485 80 2,75 605
5 R1||R2 60 3,66 805 45 4,95 1090
6 R1||R2||R3 46 4,7 1000 32 6,85 1500

Ну и в заключение хочу вам, друзья, предложить вопрос на засыпку. Чему равно сопротивление R3 конфорки на 1 кВт и на 1,5 кВт?

В помощь ремонтнику

Устройство и схемы подключения ТЭН

05 Дек 2017г | Раздел: Электрика

1. Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

2. Схемы включения ТЭН в однофазную сеть.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

Если электрический нагреватель используется для нагрева воды и в доме проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

2.3. Работа ТЭН в схемах регулирования температуры.

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2 и левым выводом нагревателя.

Фаза соединяется с клеммой термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно присутствует на нем. Правый вывод контакта К1 соединен с правым выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и напряжение на ТЭН не поступает. Как только температура опустится ниже заданного значения, от датчика придет сигнал и реле даст команду на замыкание контакта К1. В этот момент фаза через замкнутый контакт К1 поступит на правый вывод нагревателя и нагреватель начнет нагреваться. При достижении заданной температуры от датчика опять придет сигнал и реле разомкнет контакт К1 и обесточит нагреватель.

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2, выводом А2 катушки контактора и нижним выводом нагревателя.

Фаза подается на клемму термореле А1 и перемычкой перебрасывается на левый вывод контакта К1, нижний силовой вывод контактора и постоянно присутствует на этих выводах. Правый вывод контакта К1 соединен с выводом А1 катушки контактора. Верхний силовой вывод контактора соединен с верхним выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и на ТЭН напряжение не поступает. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1, по которому фаза поступает на вывод А1 катушки контактора.

При появлении фазы на выводе А1 катушки срабатывает контактор, его силовые контакты замыкаются и фаза попадает на верхний вывод нагревателя и он начинает нагреваться. При достижении заданной температуры от датчика опять придет сигнал, реле разомкнет контакт К1 и обесточит контактор, который в свою очередь обесточит нагреватель.

Если возникли вопросы по контакторам, то Вы можете познакомиться с их устройством и работой, а также рассмотреть схемы подключения контакторов.

Вы также можете посмотреть ролик о нагревателях, где рассказывается и показывается работа каждой схемы.

Электроплита МЕЧТА 15 М схема замена

На этом пока закончим, а во второй части рассмотрим схемы подключения ТЭН к трехфазной сети.
Удачи!

10 комментариев
  1. антон
    17. Jun. 2018 в 17:50 1

Вопрос автору, есть ли разница в подключении ТЭНа, т.е. куда сажать фазу и ноль ! У моего ТЭНа (2кВт с термостатом до 80гр) есть обозначение L и N,говорит это о том что надо строго сажать фазу на L,а ноль на N?Или всё равно с какого конца подавать нагрузку на ТЭН. (круглый ТЭН).

Здравствуйте, Антон!Для ТЭНа разницы нет, а вот для подключения термостата есть.

Здравствуйте.Собрал регулятор мощности тэн из китайских комплектующих.из защиты только автомат.хочу добавить УЗО.Но у меня в квартире нет заземления (старый фонд дом).Мне как на видео провод земля сажать на ноль или это в корне не правильно?

Добрый вечер, Виктор!
Есть два варианта. Решать Вам:
1. Ставите УЗО и ничего не делаете. Оно и так сработает, только с небольшим опозданием.
2. Делаете зануление, как на видео. Перед УЗО (после УЗО подключается автоматический выключатель и нагрузка) от нуля делаете отвод, который будет являться заземлением.

Здравствуйте. Как подключит два ТЭНа 3 кВт параллельно через автоматический выключатель.

Здравствуйте, Akbar!
Шестой рисунок сверху статьи. Только вместо вилки используете выключатель.

Здравствуйте, Алексей!
Да, действительно была ошибка в рисунке. Исправил рисунок и описание к нему. Большое спасибо Вам за помощь!

Здравствуйте. А вот если представим что в дом сети не 220 а 75 вольт. Как переделать Тэн под эти параметры. Тэн на 1,5 квт, 220 вольт.

Здравствуйте, Павел!
Да ни как. Или подавайте в дом 220 Вольт или приобретайте Тэны на 75 Вольт.

Схемы подключения тэнов к однофазной сети. Как подключить тэн в стиральной машине. Подключение ТЭНа с терморегулятором

Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.

Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:

  • Потребляемая мощность;
  • Размеры и форма;
  • Наличие встроенного терморегулятора;
  • Наличие защиты от коррозии.

Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа . Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды , бойлером или батареей отопления.

Форма и размер

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией. Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками.

2017-09-11 Евгений Фоменко

Подключение ТЭНов электрического котла

Первое, на что необходимо обратить внимание — это номинальная мощность ТЭНа. Установив устройство с низкой мощностью, вы будете недополучать тепловую энергию, расходуя при этом большое количество электричества. А установив недопустимо высокую мощность есть большая вероятность постоянного перегрева устройства, а возможен и взрыв.

Что касаемо его расположения, он должен быть полностью погружен в воду, а иначе он будет перегреваться, как правило, его устанавливают в нижней части радиатора. Это дает возможность изолировать его от мест, где скапливается воздух. Для того, чтобы он прослужил дольше и на нем скапливалось меньше налета, который приводит к значительной потери КПД, а также к коррозии, нужно использовать дистиллированную жидкость.

Очень важно, когда вы будете врезать ТЭН или блок ТЭНов в систему отопления, качественно выполнить герметизацию торцевых стыков, поскольку, если жидкость попадет на нагревательный элемент (спираль), возникнет угроза для жителей дома. Рассмотрим вариант подключения к электрическим сетям с различным количеством фаз.

Если у вас одна фаза, зачастую этот вариант наиболее характерен для дач или старых построек, необходимо установить предохранитель. Она характерна наличием двух проводников: фазы и ноля. Существует два метода подключения — параллельно или последовательно, разница состоит в делении исходного напряжения между составляющими.

Чаще подключение выполняют параллельным методом, чтобы минимизировать потери полезной энергии. Последовательная схема используется крайне редко, так как она предполагает потери энергии. Для любой из выбранных схем необходимо выбирать провод с большим сечением, поскольку на него будет большая нагрузка.

Подключение к трем фазам — первый метод это так называемая звезда, предполагает подпитку от сети в 220 В при наличии подведенного из щита нулевого провода. Используется одна перемычка, подключаемая к нулю, а остальные три свободных конца присоединяют к фазам.

Треугольное подключение, приходящее напряжение в данном случае 380 В. Подключив сюда ТЭНы, предусмотренные для использования на 220 В, рискуете их испортить, поскольку они сгорят. Разница между треугольником и звездой заключается в отсутствии нулевого проводника.

Врезка ТЭНов в систему отопления дома

Если вы хотите заменить или найти резервный источник тепла вашему твердотопливному котлу,такому как, например, Дон, Купер, Эван, Бренерам Акватэн либо Теплодар, подобный вариант подойдет отлично, поскольку он не очень трудоемкий и затратный в финансовом плане.

При проведении подобной процедуры соблюдайте меры безопасности, поскольку любые мероприятия с использованием электрической энергии крайне небезопасны.

Рассмотрим более детально, как подключить ТЭНы на котле. При использовании его, как резервного метода нагрева, помните об изменениях уровня напора, для его выравнивания рекомендуется использовать насос.

Рассмотрим поэтапно, как установить подобное устройство:

Воздушная пробка в радиаторе отопления

Затем заполните систему жидкостью, при помощи крана Маевского спустите скопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи во избежание поражения электрическим током, если все же пробой присутствует, проверьте исправность нагревательного элемента. Если у него нарушена изоляция, нужно поменять ее. Затем выполните установку повторно.

Расчет мощности и разновидности ТЭНов

m — это объем нагреваемой жидкости,

t1 — конечная температура жидкости, градусы Цельсия,

t2 — начальная температура жидкости,

t — период за который нагревается жидкость, мин.

Р — мощность нагревательного элемента.

Попробуем произвести расчет для алюминиевой батареи из 6 секций, объем вмещаемой жидкости около 4 литров. Необходимо за 15 минут подогреть радиатор с 15 градусов до 60. Выполняем расчет:

Р=0,0066*4 (60-15)/15=0,792, таким образом мощность должна составлять 0,8 кВт.

Видео о подключении ТЭНа к одно- и трехфазной сети:

Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

  1. 625 Вт
  2. 933 Вт
  3. 1,25 кВт
  4. 1,6 кВт
  5. 1,8 кВт
  6. 2,5 кВт

Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

Сила тока = мощность, деленная на напряжение в сети.

Записывается она так: I = P / U.

При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.

I = 1250Вт / 220 = 5,681 А

Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

R = 220 / 5.681 = 38,725 Ом.

Rобщ = R1+ R2 + R3 и т.д.

Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

Ремонт электроплиты Мечта

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

Подключение электроплиты | Заметки

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

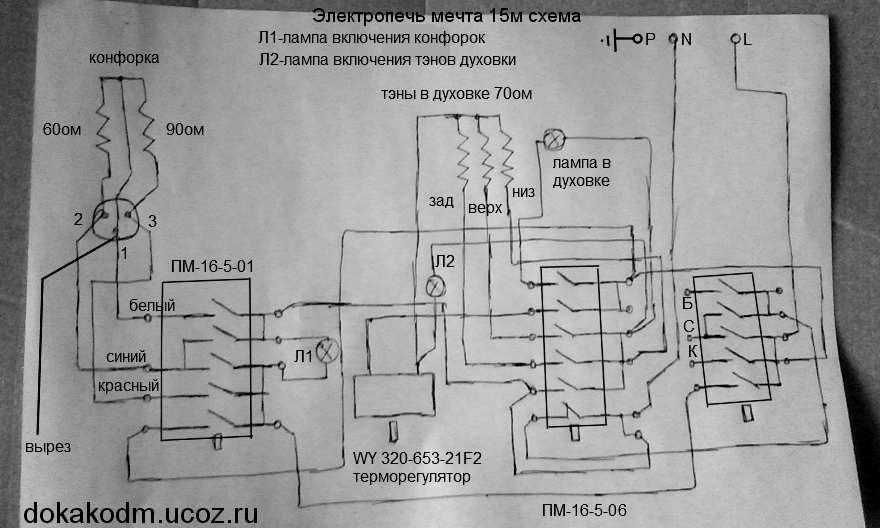

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Какая схема электроплиты Мечта?

Моделей плиты с одним и тем же названием «Мечта» довольно много, «Мечта 15 М», «Мечта 251 Ч», «Мечта 29», «Мечта 211 Ч», » Мечта 212 Ч» и.т.д.

Плюс ко всему есть электрическая схема плиты «Мечта», есть монтажная схема, схема электрических соединений плиты «Мечта» и.т.п.

Вот так выглядит

электрическая схема плиты «Мечта» с духовкой.

Вот монтажная схема

электрических соединений плиты «Мечта 8».

Плита «Мечта» в независимости от конкретной модели (или же от мощности) довольно популярное изделие.

Но ремонтом и даже со схемами на руках, лучше не заниматься самостоятельно.

У меня на двух конфорочной электроплите «Мечта» (с духовкой) перестала работать одна из конфорок, ремонт обошёлся совсем не дорого вместе с запчастями, а терморегулятор я менял самостоятельно на этой плите.

Плита «Мечта» не дорогая и в ремонте и в обслуживании, отсюда и популярность.

Плита мечта двухкомфорочная с духовкой схема подключения

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Моделей плиты с одним и тем же названием «Мечта» довольно много, «Мечта 15 М», «Мечта 251 Ч», «Мечта 29», «Мечта 211 Ч», » Мечта 212 Ч» и.т.д.

Плюс ко всему есть электрическая схема плиты «Мечта», есть монтажная схема, схема электрических соединений плиты «Мечта» и.т.п.

Вот так выглядит

Вот монтажная схема

Плита «Мечта» в независимости от конкретной модели (или же от мощности) довольно популярное изделие.

Но ремонтом и даже со схемами на руках, лучше не заниматься самостоятельно.

У меня на двух конфорочной электроплите «Мечта» (с духовкой) перестала работать одна из конфорок, ремонт обошёлся совсем не дорого вместе с запчастями, а терморегулятор я менял самостоятельно на этой плите.

Плита «Мечта» не дорогая и в ремонте и в обслуживании, отсюда и популярность.

Есть стационарные электроплиты «Мечта», есть переносные.

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

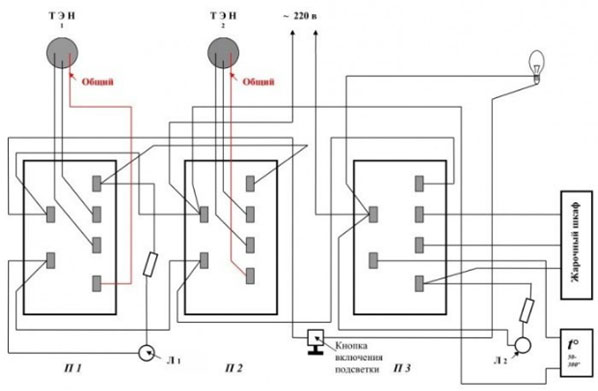

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Читайте также:

  •
  • Сажинет средство для чистки дымохода
  •
  • Подключение котла через теплообменник
  •
  • Программа обучения слесарь по ремонту оборудования котельной
  •
  • Устройство котла протерм медведь klz 40
  •
  • Промывка системы отопления автомобиля

Можно ли убрать дверь на кухню с электроплитой?


Да, вы можете убрать дверь с кухни, где установлена электроплита, если это выполняется в соответствии с правилами пожарной безопасности и не противоречит правилам и нормам строительства.

Перед тем, как убрать дверь, убедитесь, что установлен другой элемент защиты, например, пожарный занавес или пожарный экран, чтобы обеспечить безопасность в случае возникновения пожара.

Важно также учитывать, что удаление двери может повлиять на энергетическую эффективность и вентиляцию кухни, поэтому важно проконсультироваться с профессионалом перед принятием решения.

Видео. Подключение конфорки с 3 контактами на плите «Мечта»,схема подключения и т.д

Добавить комментарий
