В этой статье вы найдете пошаговую инструкцию по созданию фрезерного стола для ручного фрезера своими руками. Вы узнаете, как легко и быстро сделать этот инструмент для домашнего использования и получить отличный результат. Следуйте нашим советам и узнайте, как сделать фрезерный стол самостоятельно!

Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера.

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

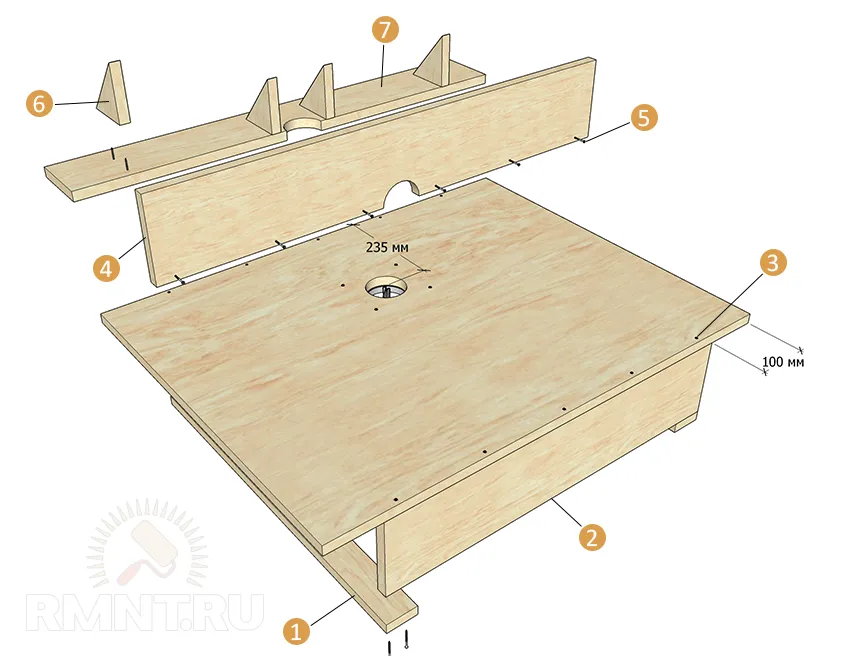

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19–25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

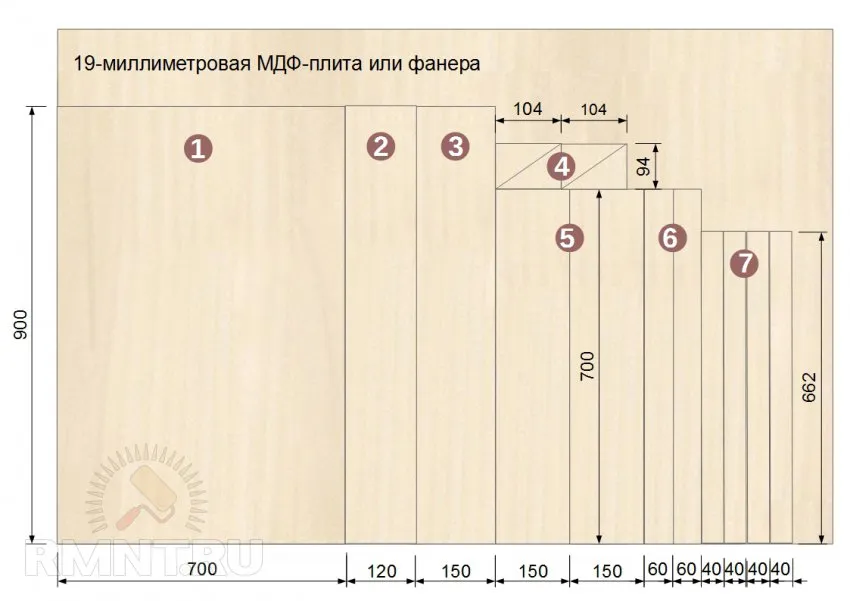

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

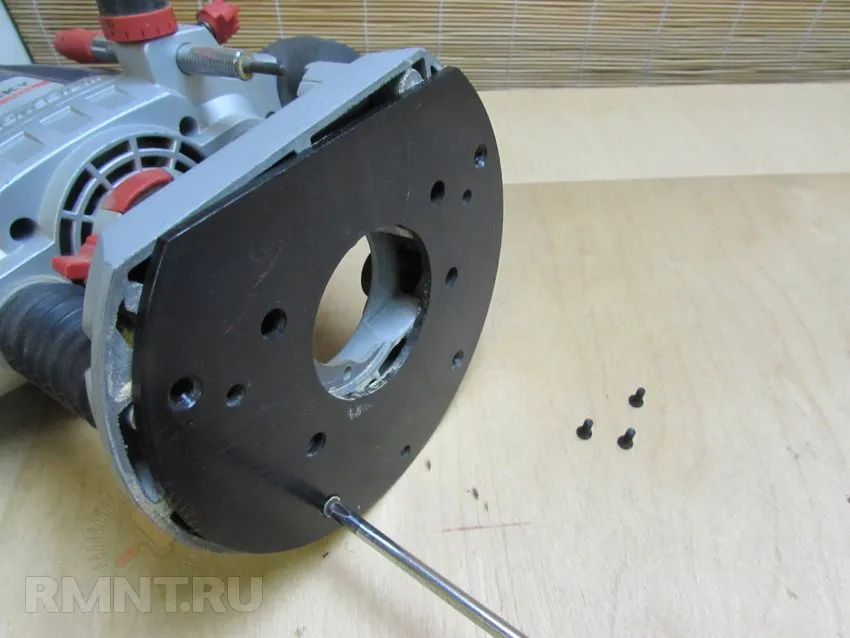

Снимите с подошвы фрезера пластиковую накладку.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

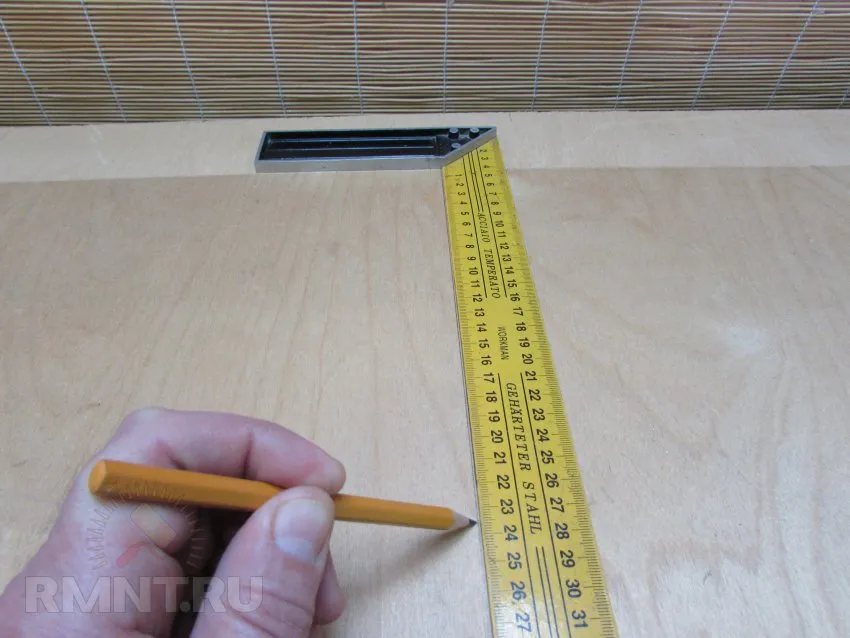

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

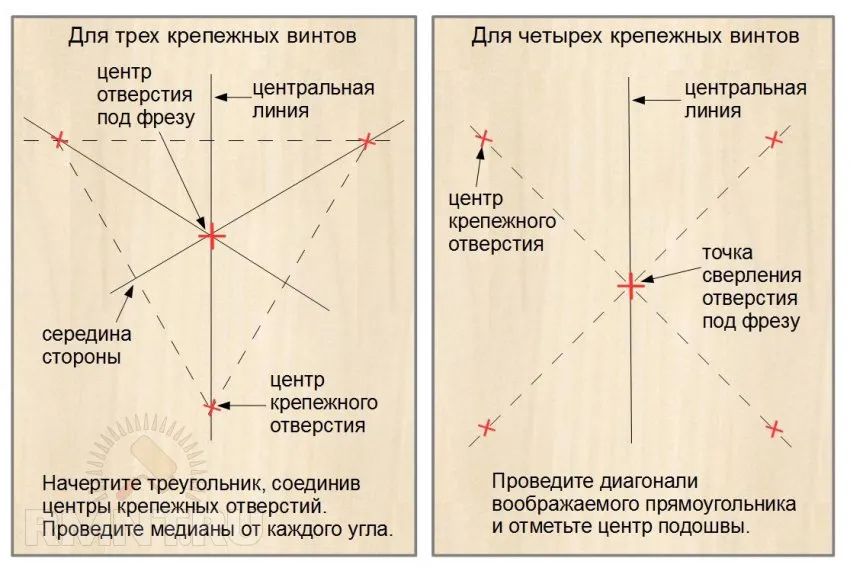

Определите расположение центра для подошвы с равноудаленными винтами.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

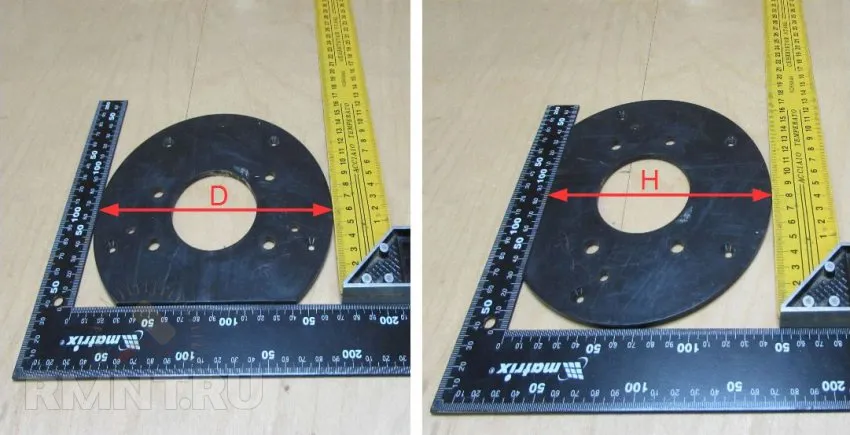

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

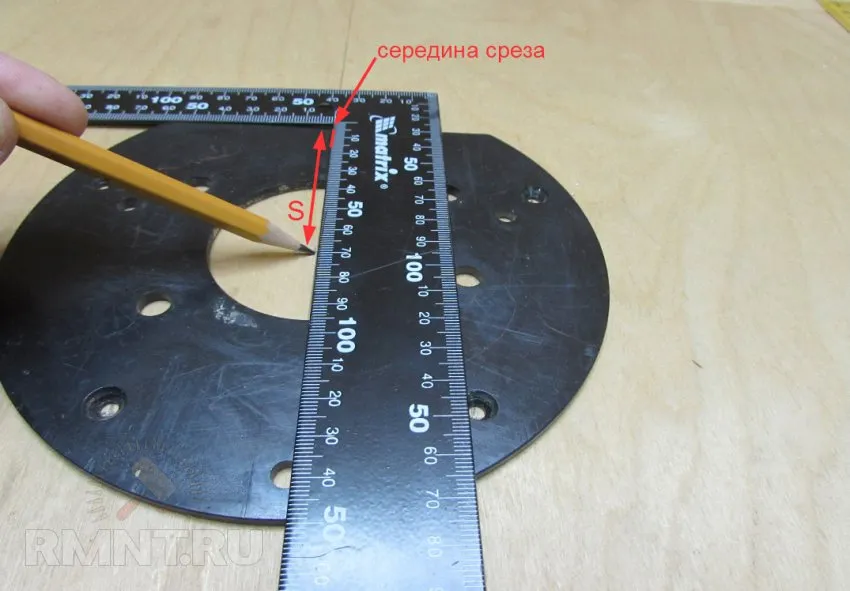

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

  • S = D / 2 — (D — H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

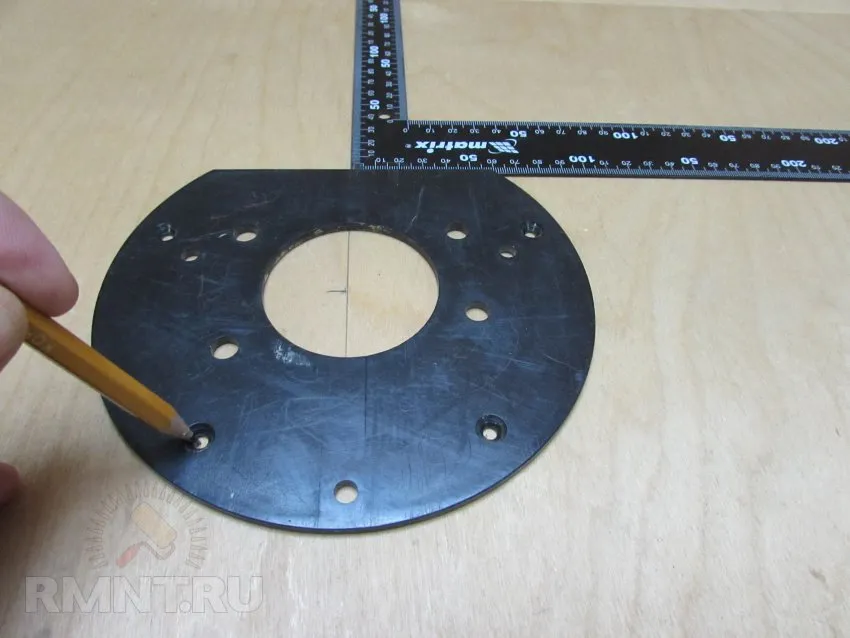

Разметьте точки расположения монтажных винтов.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

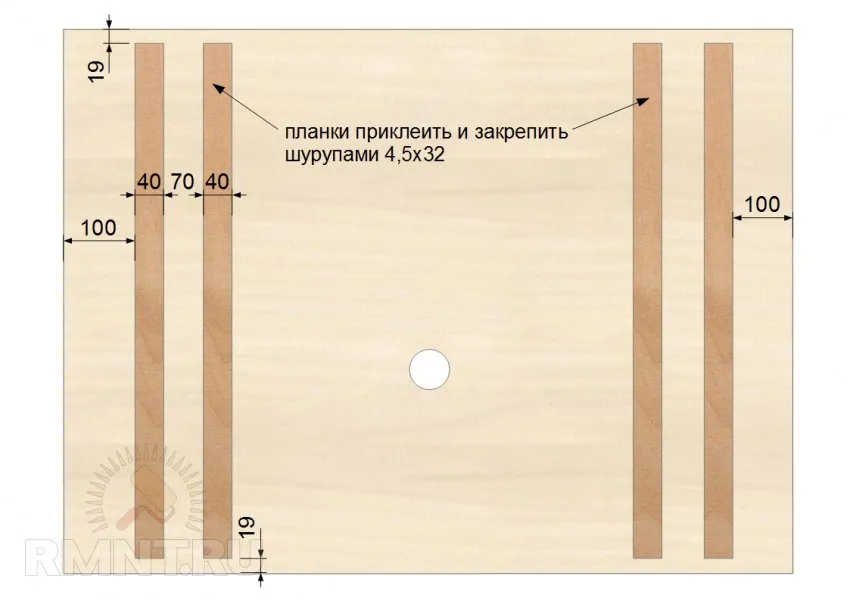

Закрепите снизу столешницы соединительные планки.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

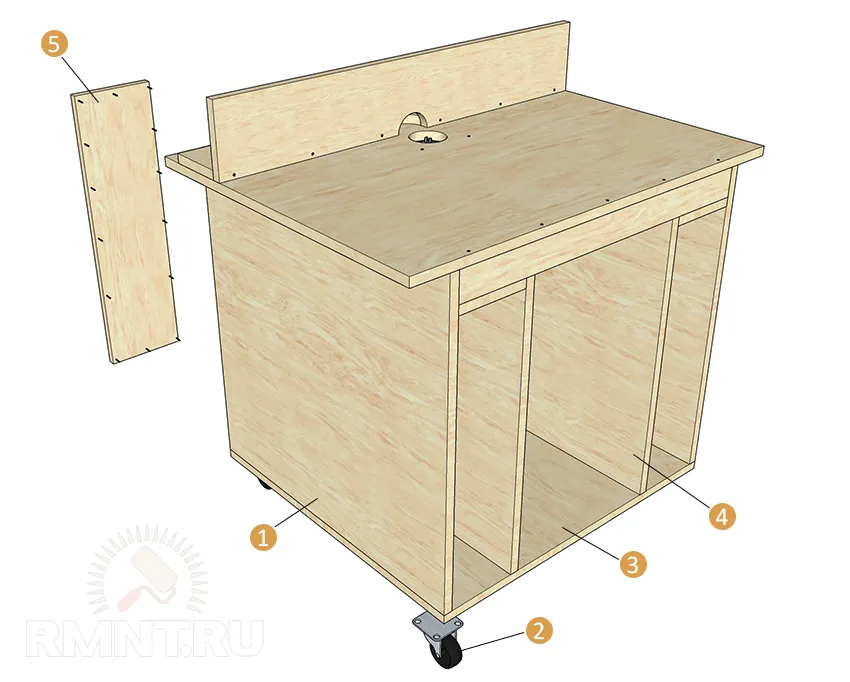

Детали каркаса: 1 — наружная боковая панель; 2 — внутренняя панель; 3 — задняя панель; 4 — основание

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция 1 — боковая стойка; 2 — колесная опора; 3 — дно; 4 — внутренняя стойка; 5 — задняя панель

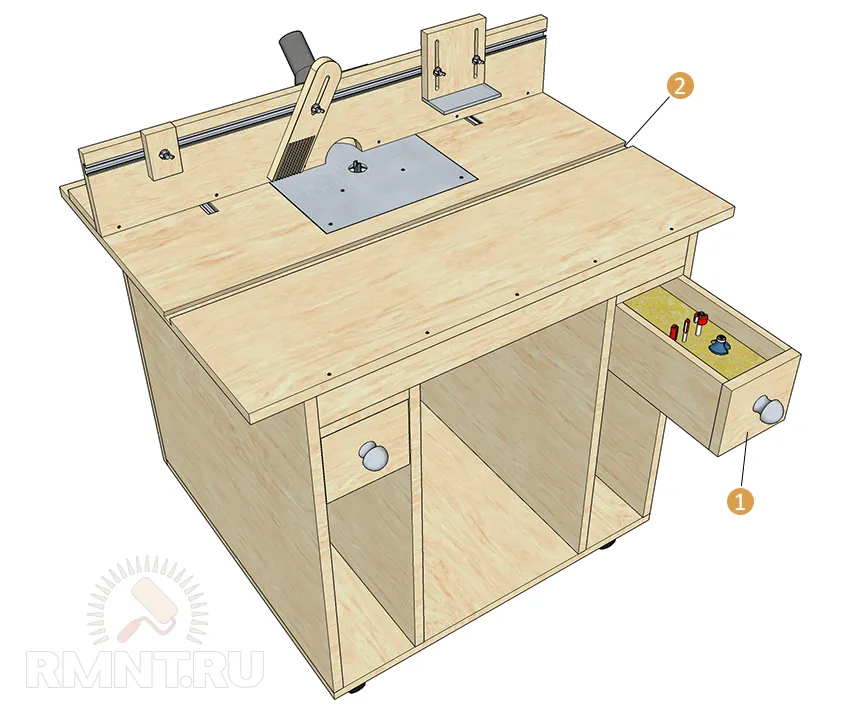

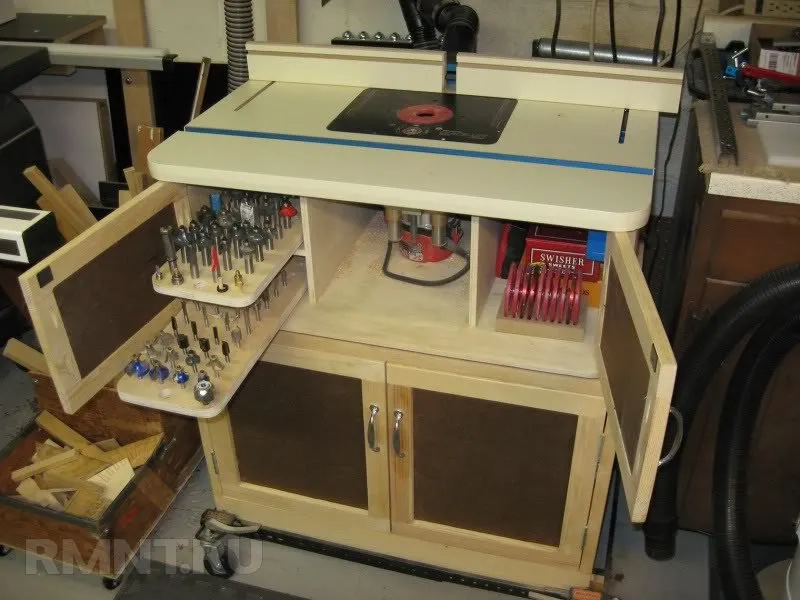

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4–6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

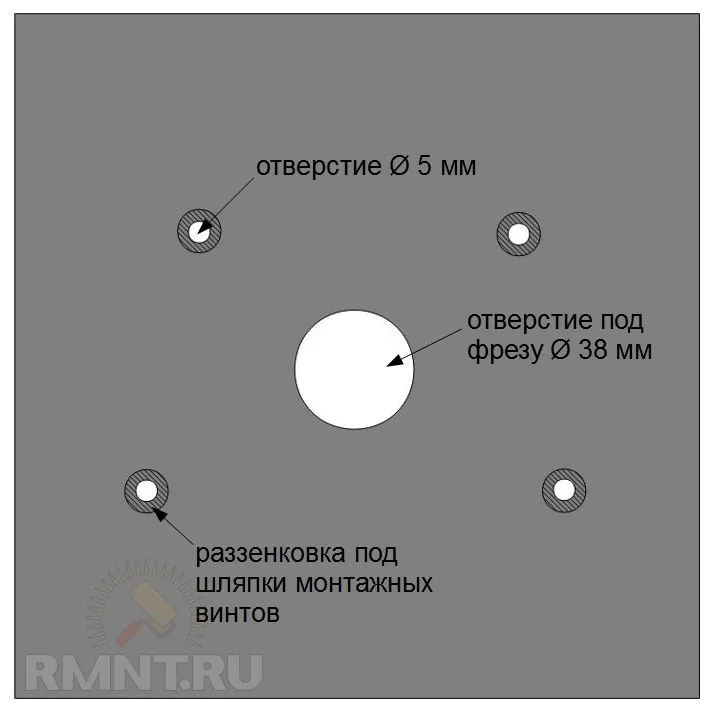

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

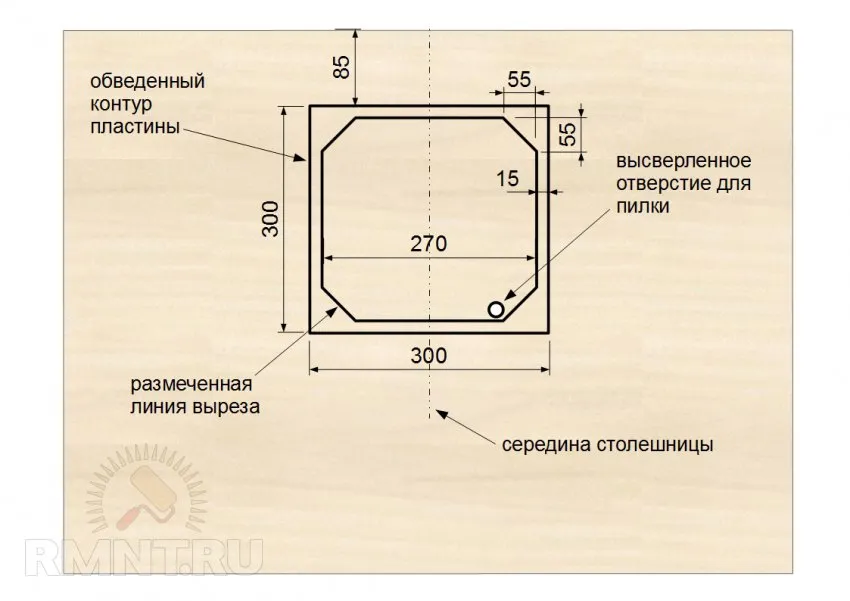

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

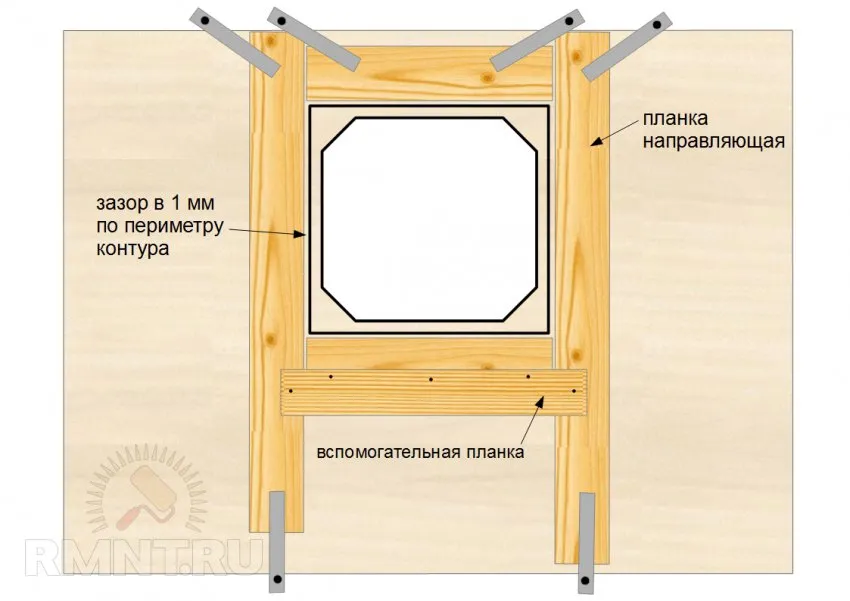

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

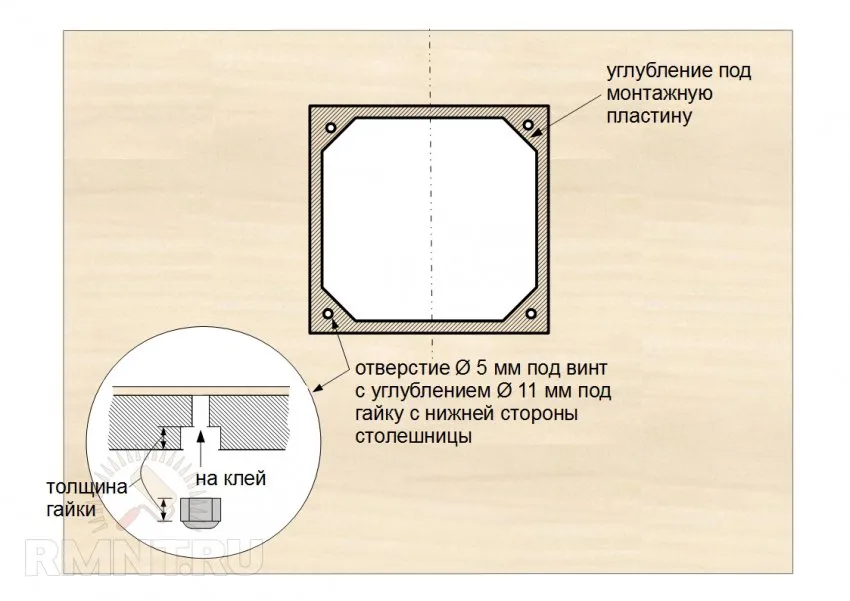

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

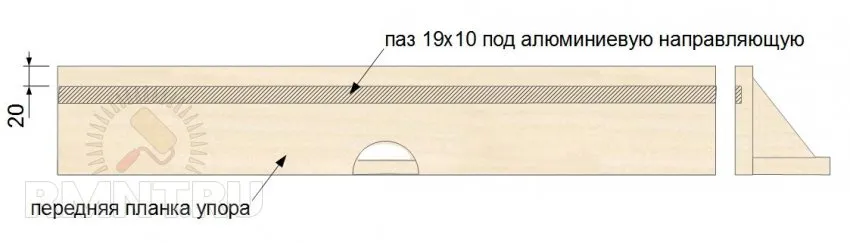

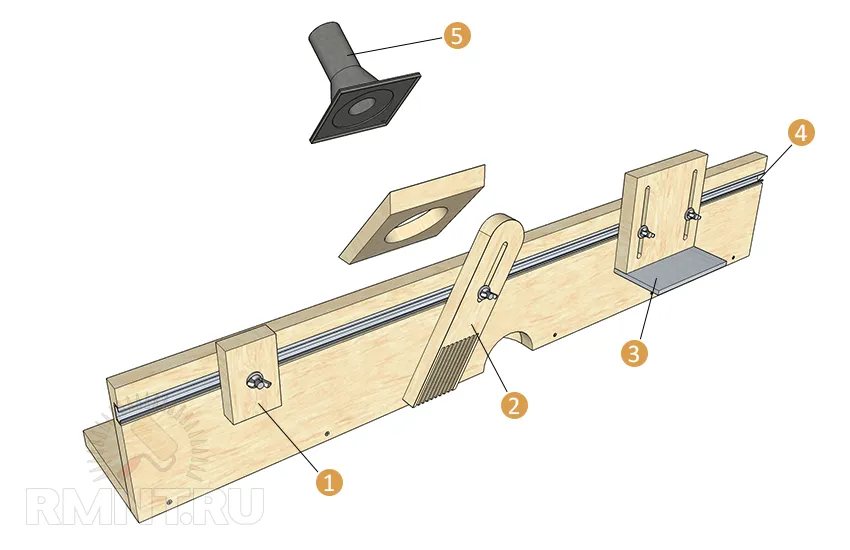

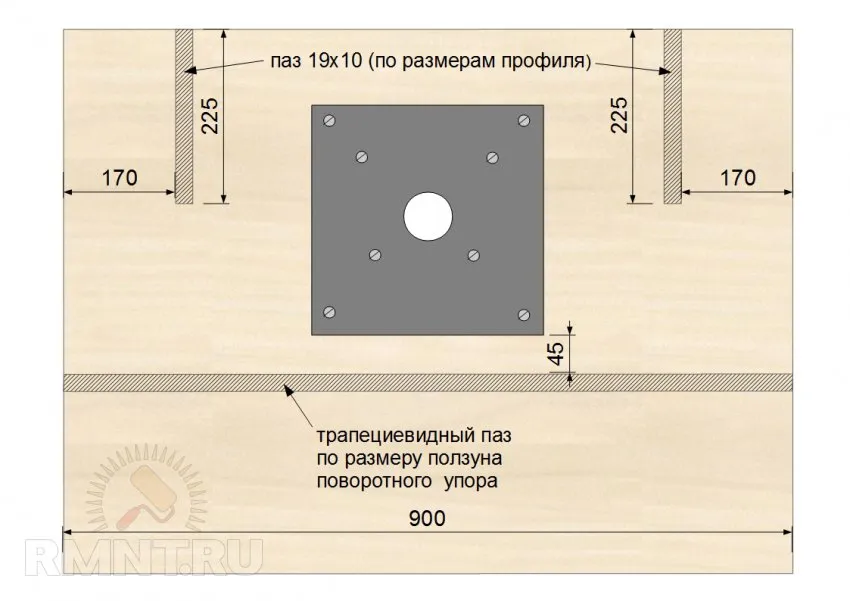

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы. Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

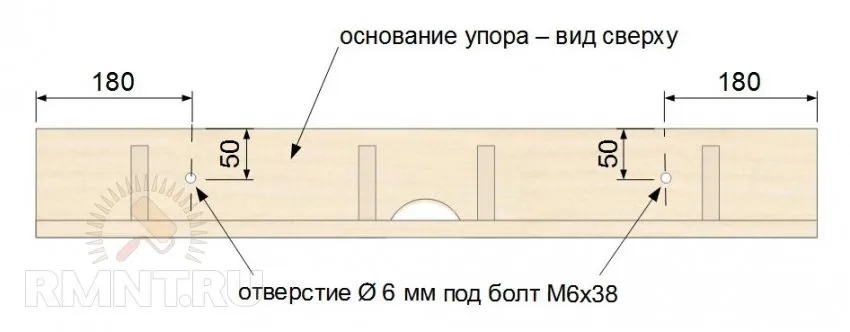

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

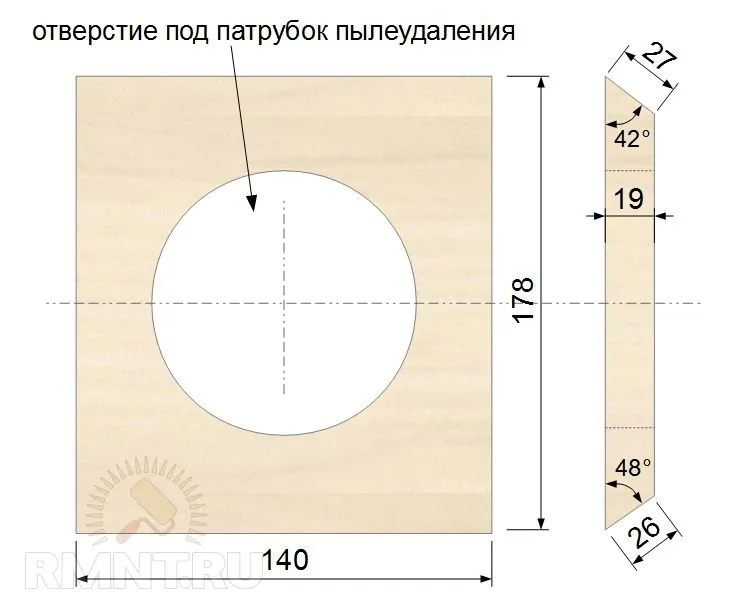

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

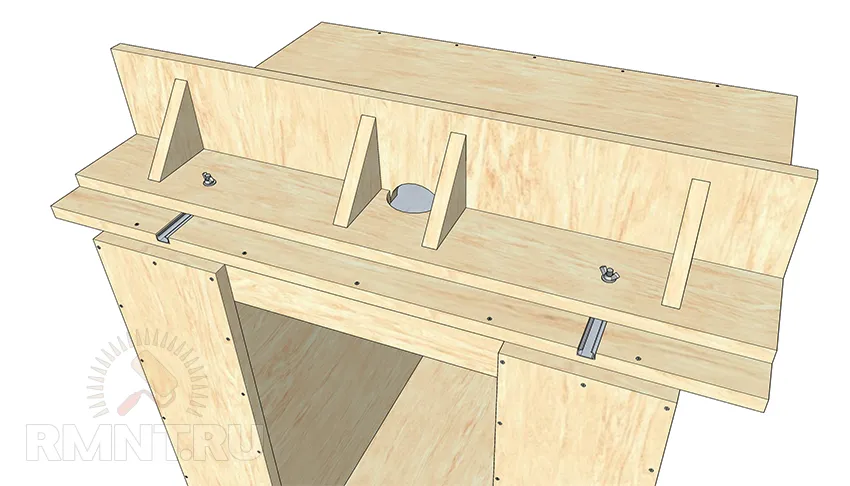

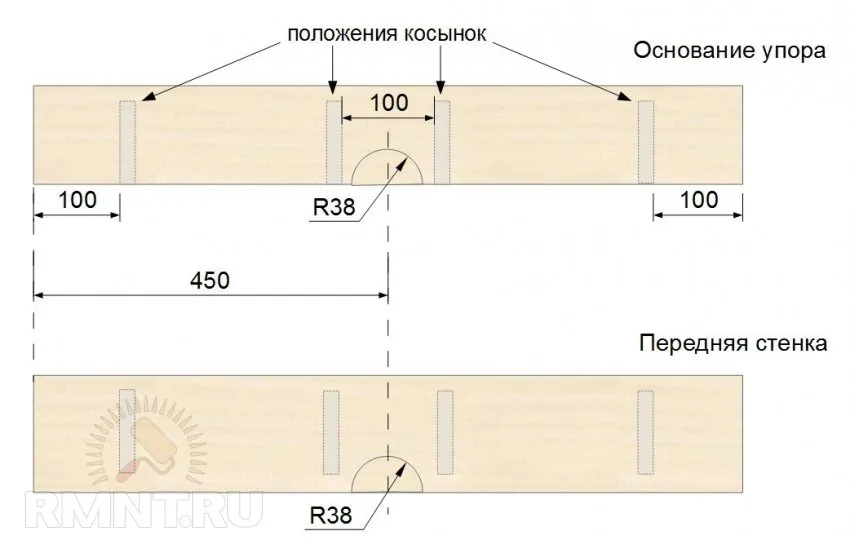

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

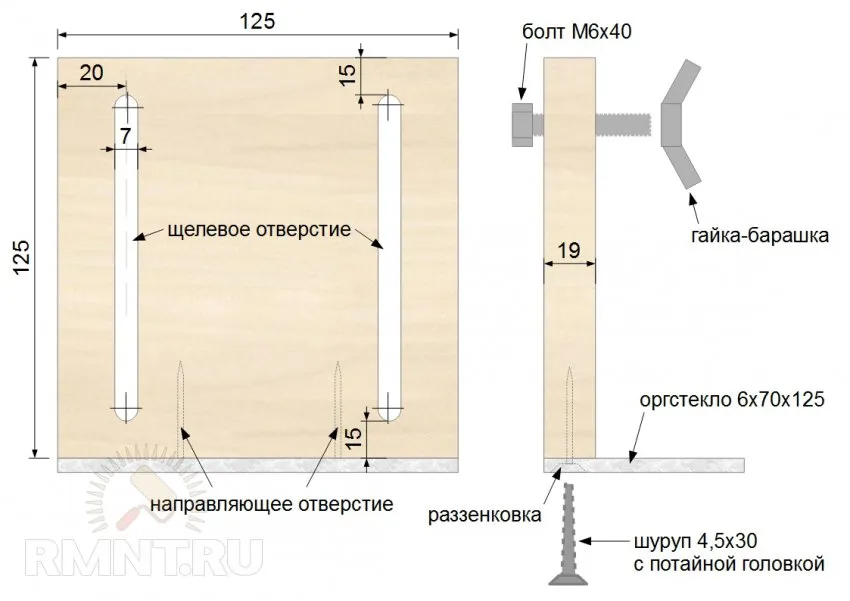

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

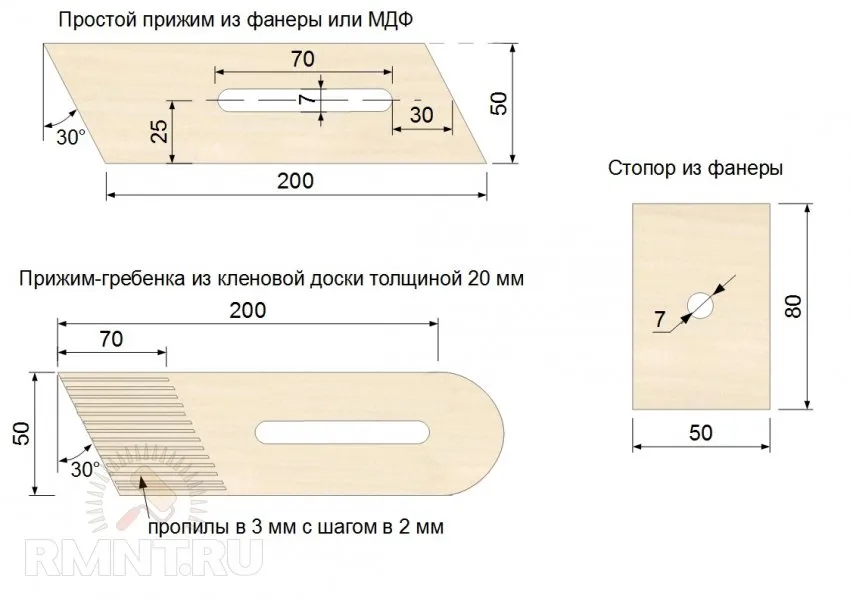

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

  1. Установите высоту пропила 50 мм.
  2. Выставите ширину реза в 2 мм.
  3. Сделайте пропил.
  4. Отведите заготовку назад ручным толкателем.
  5. Переверните доску на 180°, пропилите с другой стороны.
  6. Сдвиньте упор на 5 мм, повторите операции.
  7. Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция 1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

Фрезерный стол для ручного фрезера своими руками, пошаговая инструкция 1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

Подведем итог проекта

Понадобились материалы:

  1. Фанера: 1600х900х19 и 2100х1410х19 мм.
  2. Пластик 4х30х30 мм.
  3. Несколько десятков шурупов.
  4. Направляющие алюминиевые — 2,3 м.
  5. Колёсная опора с тормозом — 4 шт.
  6. Клей столярный и эпоксидный.
  7. Болты М6 с гайками.

Пригодилось умение не торопиться и продумывать каждый шаг, точно размечать и вырезать заготовки, или желание этому научиться. В результате получился добротный фрезерный стол за небольшие деньги. В дальнейшем стоит подумать об оснащении станка выключателем и механизмом настройки высоты фрезерования.
