Узнайте, как легко снять патрон с перфоратора Bosch при замене. В нашем новом руководстве мы расскажем, как выполнить эту операцию без лишних усилий. Получите полезные советы по технике ‘как снять патрон с перфоратора’.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

  • Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
  • Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
  • Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
  • Бош. Разбор и сборка осуществляется по описанным выше схемам.
  • ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.


В зависимости от модели процесс может отличаться Снять патрон с перфоратора достаточно просто. Практически все модели разбираются одинаково, а для работы требуется лишь качественная отвертка. Если планируется заменить деталь на новую, то в магазин лучше отправляться с аппаратом, чтобы подобрать наиболее подходящий вариант, иначе можно испортить инструмент. Рекомендуется помнить, что на устройствах, выпущенных давно, схема снятия патрона может отличаться, поэтому при отсутствии уверенности в самостоятельном ремонте, лучше обратиться за помощью к специалисту.

Перфоратор

Щетки. Это детали, которые являются проводниками от кабеля к обмотке коллектора. Контакт этих элементов запускает вращение якоря и регулирует его скорость. Используя вращающийся молоток или дрель, они выключают направление вращения с помощью переключателя. Даже при самом бережном использовании инструмента они имеют тенденцию к износу и требуют замены.

Наиболее распространенные причины износа:

  • Очень тяжелая весна
  • Коллектор плохого качества, который стирает кисти жесткими ребрами

В случае нечастого использования электроинструмента в работе, щетки можно менять один раз в год, чтобы предотвратить поломку. Если ваш инструмент предназначен для ежедневной интенсивной работы, вам необходимо просмотреть его. Есть некоторые признаки, которые указывают на их износ:

  • Искра в коллекторе стала повышенной
  • Двигатель не развивает обороты, а мощность удара во время работы уменьшилась

Почему удар будет зажигать

  • Неправильная установка
  • Изношенное состояние
  • Неправильно установленные щеткодержатели
  • Плохо для коллекционера
  • Детали сжаты слишком плотно
  • Используемые компоненты не той же марки, что и инструмент

Любая из вышеперечисленных причин означает: нужно разобрать молоток и осмотреть.

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Как снять патрон с перфоратора

Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

Ремонт перфораторов Бош и его особенности

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах. Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Как снять патрон с перфоратора

Для снятия большинства патронов SDS с перфоратора расположенное за ним основание отводится по оси в сторону электродвигателя, и зажимное устройство легко извлекается, ведь крепится по принципу удержания бура. (Первые 12 секунд видео)

На некоторых моделях, например, от Makita, применяются двухмуфтовые зажимные устройства. Для их снятия основание патрона, расположенное за ним, необходимо провернуть против часовой стрелки на 1/8 оборота, чтобы стрелка указала на иконку отсоединённого зажимного агрегата. Вследствие, он освободится.

При использовании быстрозажимного патрона в перфораторе придётся воспользоваться отверткой. Кулачки разводятся до предела, прямой отвёрткой выкручивается фиксирующий винт с левой резьбой – откручивается за часовой стрелкой.

Крутить против часовой стрелки

Сам патрон откручивается против часовой стрелки рукой после фиксации вала штифтом. Если не снимается, в него вставляется и зажимается большой шестигранный ключ. После – по ключу наносится один сильный удар деревянным предметом, чтобы не деформировать инструмент, против часовой стрелки.

Зажатый шестигранник

Как вариант – зажать между кулачками шестигранную насадку, и выкрутить патрон с помощью соответствующего гаечного ключа.

Использование ключа

Если винт не выкручивается, по нему необходимо постучать для ослабления фиксации – в шлиц вставляется отвёртка, и по ней наносится несколько несильных ударов. Если возле или на фиксирующем болте видны следы коррозии, его смазывают жидкой смазкой.

Кулачковый патрон, который ставится в перфоратор через переходник, снимается как любая насадка: задняя муфта SDS-оснастки отводится в сторону электродвигателя в направлении оси, и зажимное устройство вынимается.

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

  • делать паузы через определённые промежутки времени;
  • после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

  • Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
  • Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
  • Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
  • Однако чаще всего неисправности требуют установки нового патрона.

Разбираем патрон перфоратора или меняем его на новый?

  • 1 Патрон
  • 2 Замена патрона
  • 3 Бур не фиксируется
  • 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

  • SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
  • SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
  • SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
  • SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
  • SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
  • SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

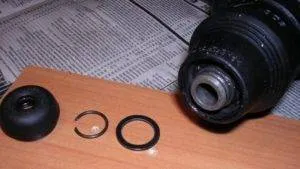

  1. Снимите резиновый наконечник с торца.
  2. Подцепив отверткой, удалите первое стопорное кольцо.
  3. Потяните пластиковый кожух муфты вниз (как для смены бура).
  4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
  5. Снимите кожух муфты.
  6. Выньте пружину, стопорные пластины и шарики.
  7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

  • Износ корпуса, стопорных пластин или шариков.
  • Ослабевание или поломка пружины фиксатора.
  • Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

  1. При износе шариков.
  2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

  1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
  2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
  3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
  4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
  5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
  6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а это означает, на какой-то период застопорит вашу работу. Если вы станете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Уже сегодня, это приведет к значительной экономии средств, ведь не потребуется тратиться для оплаты услуг ремонтных центров.

Инструкция по разбору инструмента:

  • Приступаем к работам, начиная с разработки верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, в завершении работы шарик.
  • Если вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если подобна нефти имеются, не в конце процесса отсоединяем провода статора.
  • Извлекаем щеткодержатель.
  • Следующий этап – разъединение редуктора не корпуса до образования зазора. Именно через него мы встречаться извлекать переключатель.
  • Позже корпус перфоратора ставится вертикально, при помощи тисков фиксируется, а его детали аккуратно достаются из устройства.

Сборка перфоратора Bosch 2-26 DRE. Замена смазки. Отзыв

Я после разборки таких вещей просто,всё собираю в кулёк и несу в мусорный бак.

А мне пожалуйста такую же на лобзик Интерскол МП-120.

А то корпус редуктора треснул. Надо менять.

Я думал, что Вы его уже починили. Пару месяцев назад Вы уже писали о проблеме.

Нет, ещё не починил. Ещё даже и корпус редуктора не купил.

Особой крайней необходимости нету, да и с финансами туговато малёха пока.

Дрова пилит, а что-то более точное(чтобы полотно чётко вертикально стояло) — пока необходимости не было.

А вообще я тот ещё извращенец — было дело что бруски и доски (до 40мм толщиной) пилил исключительно болгаркой с кругом(125-м) по металлу. Запах горелого дерева конечно был сильный, но гладкий рез получался суперским!

Это экзамен на соседа: разобрать и собрать перфоратор за 60 секунд.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

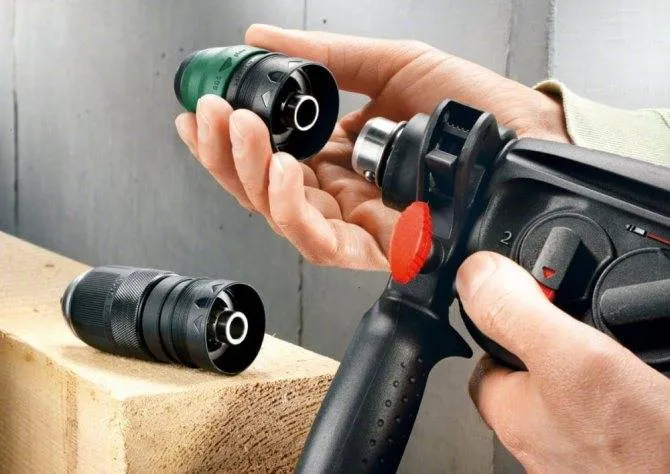

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

https://youtube.com/watch?v=HwngBX78XrE%3F

Публикации по теме

Коронки по бетону для перфоратора как правильно выбрать

Виды наждачной бумаги, назначение, применение и маркировка

На перфоратор переходник для закрепления сверла

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Как правильно смазывать патрон перфоратора?


Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

  1. Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.

  2. Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.

  3. Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.

  4. Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.

  5. Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.
