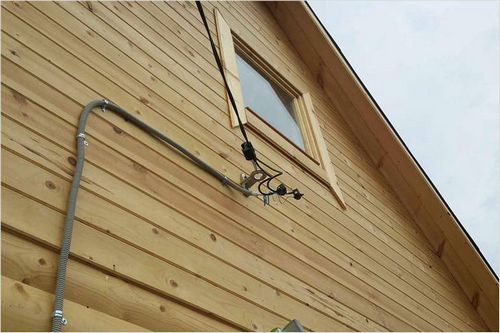

Кабель для передачи электричества — это проводник, который устанавливается для соединения ЛЭП с электрощитом в доме. Важно использовать качественные материалы при организации линий электропередачи. Компания «Региональные кабельные базы» Северо-Западного региона является надежным поставщиком качественных кабелей, их можно заказать на сайте rkb.ru.

Содержание:

Как выбрать силовой кабель для дома - подбор силового кабеля

Отличительные признаки силового кабеля

Как выбрать силовой кабель для дома - подбор силового кабеля

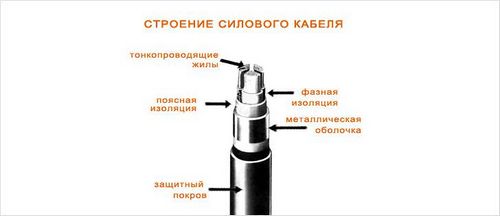

Важно понимать, чем силовой кабель отличается от обычного провода – дело не только в толщине токопроводящих жил, но и в структуре изделия. Она может включать непосредственно жилы, экранирующую оболочку, заполнитель, металлическую броню. Как один из частных случаев, следует рассмотреть такую структуру силового кабеля:

  • многопроволочные токопроводящие жилы;
  • изоляция многопроволочных жил;
  • заполнитель из джута;
  • свинцовая изоляция;
  • бумажная лента;
  • джутовая прослойка;
  • стальная броня из металлической ленты;
  • джутовая оболочка.

Есть несколько видов силового кабеля, выбор между которыми осуществляется в зависимости от того, где кабель будет прокладываться: под землей или по воздуху. Место прокладки определяет необходимую степень защиты от механических повреждений и воздействия окружающей среды.

Выбор сечения алюминиевого и медного проводника

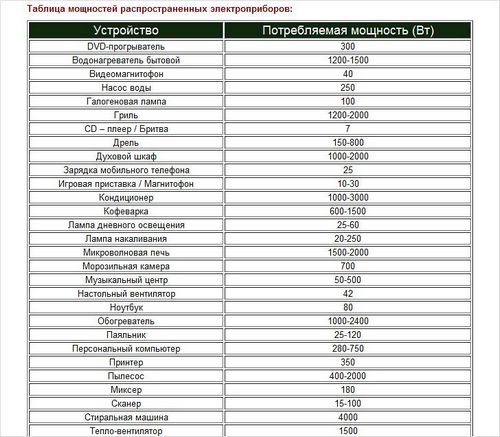

Сечение нельзя путать с диаметром кабеля, поскольку измеряют сечение только токопроводящей жилы. Чем больше сечение кабеля, тем большую силу тока он способен выдержать, не нагреваясь при этом. Чтобы определить необходимое сечение силового кабеля в самом общем виде, необходимо вычислить ток, сложив мощности всех электроприборов и разделив сумму на напряжение сети: I=P/V.

Как выбрать силовой кабель для дома - подбор силового кабеля

Более точное значение дает умножение P на коэффициент одновременности равный 0,75, а напряжения на коэффициент мощности – cos φ – который используется в формуле вида:

Как выбрать силовой кабель для дома - подбор силового кабеля

Для сетей переменного тока он равен 1.

При условии прокладки трехфазной сети, которая практичнее и эффективнее однофазной, напряжение сети дополнительно умножают на √3. Формула выглядит так:

Как выбрать силовой кабель для дома - подбор силового кабеля

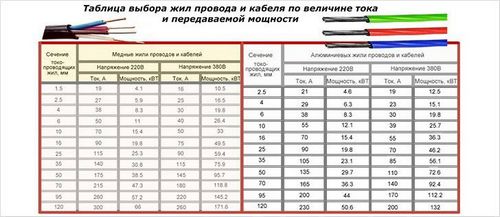

Необходимое сечение кабеля определяют по таблице. Сечение кабеля из алюминия будет больше сечения медного кабеля, при равной силе тока, так как электропроводность алюминиевых проводов на 38% меньше медных.

Как выбрать силовой кабель для дома - подбор силового кабеля

Чаще всего полученное значение не совпадает с табличным. Тогда значение округляют в большую сторону. При округлении руководствуются следующими правилами:

  • Сечение вводного кабеля необходимо выбирать хотя бы на один порядок больше, чем у максимальной внутренней нагрузки.
  • Учитывают возможную покупку новых мощных приборов.
  • При наличии электроплиты выбирают кабель с сечением не меньше 10 кв. мм.

Предпочтение следует отдавать кабелю с заземлением.

Эксперты настоятельно рекомендуют перед приобретением кабеля измерять сечение, так как недобросовестные производители могут уменьшить сечение на небольшое значение, что не будет заметно невооруженным глазом, но в конечном итоге скажется на рабочих характеристиках.

Маркировка кабелей

Маркировка кабеля способна многое рассказать просвещенному пользователю. Она представляет собой буквенно-числовое обозначение.

Что означают цифры

Порядковый номер Что показывает
1 Число жил в кабеле
2 S сечения каждой жилы
3 Число «нулевых жил»
4 Сечение «нулевой жилы»

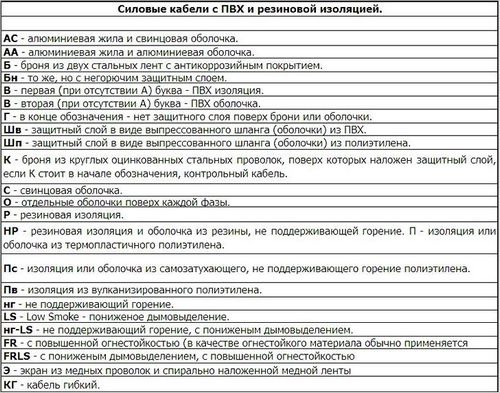

Что означают буквы

Как выбрать силовой кабель для дома - подбор силового кабеля

Кроме вышеуказанного, на кабеле отмечают название производителя и номер ГОСТа или ТУ, которому соответствует изделие.

Вся информация дублируется на всем протяжении кабеля через равные промежутки.

Кабель для воздушных линий электропередач

Прокладка линий по воздуху является более дешевым и менее трудозатратным вариантом, поэтому возможность прокладки воздушных линий электропередач рассматривается в первую очередь.

Выбирают такие популярные варианты силового кабеля, как СИП, АВВГ, АВК, ВВГ. У каждого типа кабеля есть свои плюсы и минусы, которые будут рассмотрены ниже.

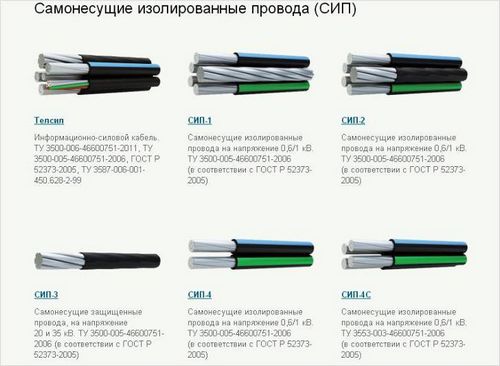

СИП

Как выбрать силовой кабель для дома - подбор силового кабеля

Расшифровывается, как самонесущий изолированный проводник.

  1. Выдерживает рабочее напряжение до 1000 В.
  2. Служит около 20 лет.
  3. Выдерживает сильнейшие морозы и крайнюю жару. Используется даже на Крайнем Севере.
  4. Кабель подключают к ЛЭП с помощью прокалывающих муфт.
  5. Малоэластичный, что не всегда позволяет без проблем подвести его к распределительному щитку.

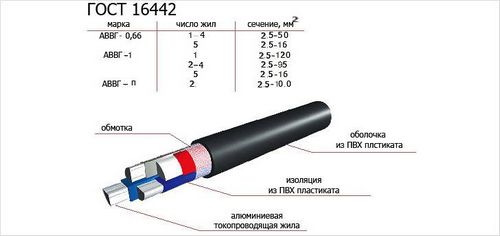

АВВГ

Как выбрать силовой кабель для дома - подбор силового кабеля

Из аббревиатуры можно сделать вывод, что этот кабель имеет алюминиевый сердечник и оболочку из ПВХ.

  1. Используется в сетях с рабочим напряжением до 1000 В.
  2. Водостойкий.
  3. Устойчив к крайним температурам.
  4. Жилы могут быть цельными или состоящими из тонких проволок.
  5. При воздушной подводке используется тросовая подвязка.

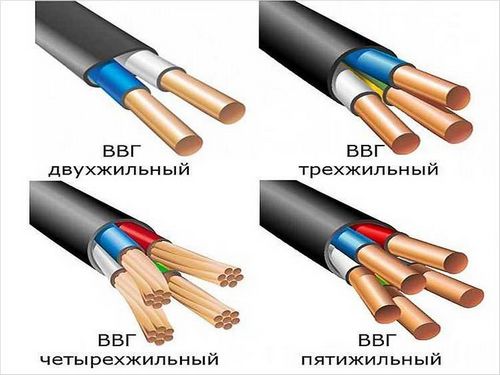

ВВГ

Как выбрать силовой кабель для дома - подбор силового кабеля

Аналог кабеля АВВГ с медными токопроводящими жилами, поэтому при меньшем сечении способен проводить ток большей силы.

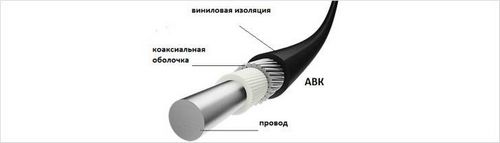

АВК

Как выбрать силовой кабель для дома - подбор силового кабеля

Как и выше представленные кабели, представляет собой изделие в ПВХ оболочке с алюминиевой жилой. Отличительные особенности:

  1. Коаксильная оплетка – ее традиционно используют в качестве «нулевого» провода.
  2. Свободно переносит резкие перепады температуры.
  3. Используется в сетях с напряжением до 380 В.
  4. Устанавливают посредством тросовой подвязки.

Силовой кабель для прокладки под землей

Силовые кабели, которые будут проложены под землей, выбирают с учетом давления, которое будет оказываться на кабель массой земли, и влияния атмосферных вод. Наилучшим выбором являются кабели ВБбШВ и АВБбШВ – и тот и другой имеют водостойкую изоляцию из ПВХ и защитную металлическую оболочку. Однако, несмотря на это, согласно ПУЭ, рекомендуется прокладывать кабель в трубах из пластика или асбеста. Делается это с целью избежать деформации при просадке грунта.

Главное отличие между ними – материал токопроводящих жил, у ББбШВ – медь, у АВБбШВ – алюминий.

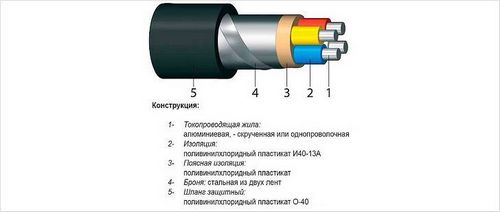

АВБбШв

Как выбрать силовой кабель для дома - подбор силового кабеля

Жилы из алюминия могут быть однопроволочными или многопроволочными. Каждая жила защищена ПВХ оболочкой, все вместе они также покрыты поливинилхлоридной изоляцией, под которой расположена броня из оцинкованной стальной ленты.

Максимальное напряжение сети, в которой используется силовой кабель АВБбШв, 3 кВт.

Кабель стоит дешевле медного аналога ВБбШв, при этом соблюдение правил эксплуатации способствует длительному сроку службы – 30 лет, в среднем.

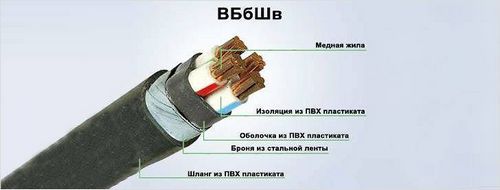

ВБбШв

Как выбрать силовой кабель для дома - подбор силового кабеля

Структура кабеля аналогична АВБбШв, за исключением материала сердечника.

Известно, что в ЛЭП используют алюминиевые провода, поэтому при подключении меди к алюминию, которые образуют между собой гальваническую пару, необходимо прибегать к использованию резьбового соединения либо клеммной коробки.

Несколько кратких советов по выбору подземного места расположения

Прокладывая кабель под землей, необходимо выбрать место, достаточно удаленное от деревьев, чтобы он не был поврежден корнями, и от места проведения будущих земляных работ.

Рекомендуется сфотографировать траншею с кабелем, с захватом при съемке стационарных объектов. Это поможет избежать повреждения кабеля при проведении каких-либо работ на участке через несколько лет.

Избегают при прокладке участков с повышенной механической нагрузкой. К ним относят трассы и стоянки для автомобилей.

Предпочтительнее прокладывать кабель под пешеходными дорожками.

Жесткость и эластичность

Не все кабели одинаково эластичны, поэтому этот параметр необходимо учитывать. Наибольшей гибкостью обладают кабели, состоящие из многопроволочных жил.

Это основные правила выбора и начальные сведения по установке силовых кабелей, которые следует знать. Однако, в случае сомнений, во избежание ошибок, для расчета и выбора необходимой марки кабеля лучше обратиться к профессионалу. Такая функция есть на сайте компании.
