Раздвижной экран под ванну: пошаговый инструктаж по сборке заводской конструкции + советы умельцам

Место под ванной, с эстетической точки зрения, может выглядеть не очень привлекательно: там уложены трубы, а также иногда размещается небольшая кладовка для хранения бытовой химии и моющих средств.

Хотите собрать такой экран своими руками, но никогда этим не занимались? Мы поможем вам разобраться с основными моментами — в этом материале подробно рассмотрены этапы сборки и монтажа экрана. Также мы привели преимущества такой конструкции и полезную информацию о том, какие модели являются наиболее приемлемыми с точки зрения стоимости и надежности.

Преимущества раздвижных экранов

Существует несколько видов экранов, которые монтируют под ванной. Простым монтажом отличаются сплошные изделия без дверок. Главный их плюс – возможность использования любого строительного и отделочного материала, от кирпичей и гипсокартона до плитки и пластика.

Экраны с выдвижными ящиками, раздвижными или распашными дверцами позволяют использовать скрытую зону в качестве системы хранения. Благодаря этому значительно экономится место в шкафах, а все тубы, бутылки, пачки с моющими средствами можно собрать и расставить в одном месте. Больше об устройстве раздвижных и цельных типов экранов мы писали здесь .

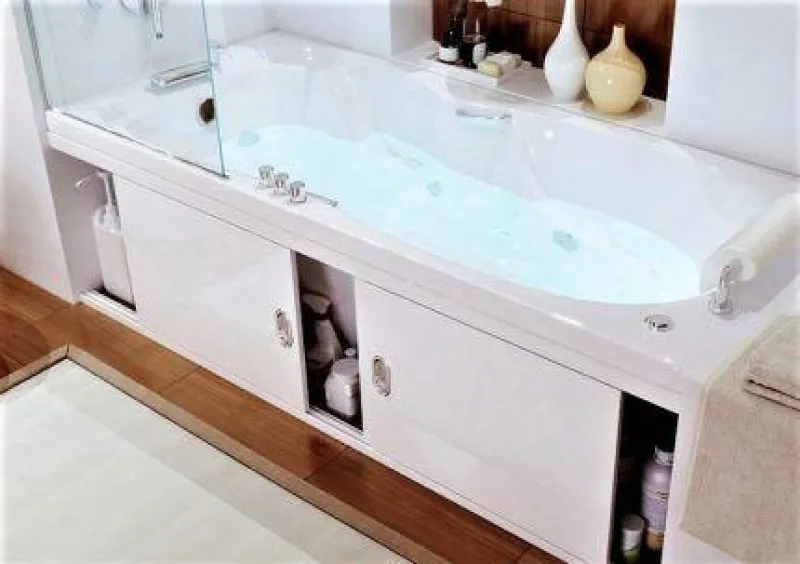

Экран под ванну с раздвижными створками Но мы рекомендуем, особенно для малогабаритных помещений, выбирать изделия со створками, которые обеспечивают доступ к внутреннему пространству под ванной

Таким образом, решается сразу несколько вопросов:

  • увеличивается полезное пространство санузла или ванной;
  • появляется удобное и доступное место для хранения бытовой химии;
  • внешний вид помещения становится более привлекательным.

Минус раздвижных конструкций в ограниченном выборе материала. Створки должны быть легкими и тонкими, чтобы могли легко двигаться по направляющим, следовательно, плитку или ГКЛ исключаем. Фанера не подходит, так как быстро деформируется во влажном микроклимате.

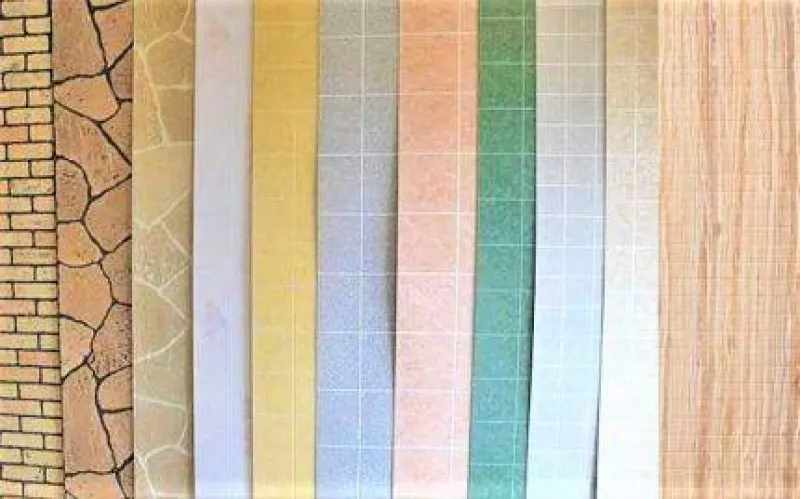

Пластиковые панели для экрана Максимально подходящими по всем характеристикам являются пластиковые панели. Они хорошо держат форму, легкие в обработки, имеют маленький вес и невысокую стоимость

Чуть тяжелее ламинированные плиты ДСП, МДФ, однако их тоже используют для изготовления раздвижных конструкций.

У владельцев есть выбор: купить готовую модель или собрать экран «с нуля» своими руками. Учитывая невысокую стоимость фабричных изделий, рекомендуем приобретать экран, полностью подготовленный к установке. Он укомплектован креплениями и инструкцией, поэтому закрепить его под ванной можно легко и быстро.

Для самостоятельной же сборки потребуются расчеты, выбор подходящего материала, дополнительная обработка деталей. Это отберет много времени, да и результат может оказаться не самым впечатляющим.

Инструктаж по сборке заводской модели

Перед установкой необходимо купить/заказать экран или комплект отдельных деталей, из которых будут сформированы каркас и створки. Перед покупкой следует продумать дизайн изделия – он должен гармонировать с облицовкой стен и пола, соответствовать по цвету и фактуре.

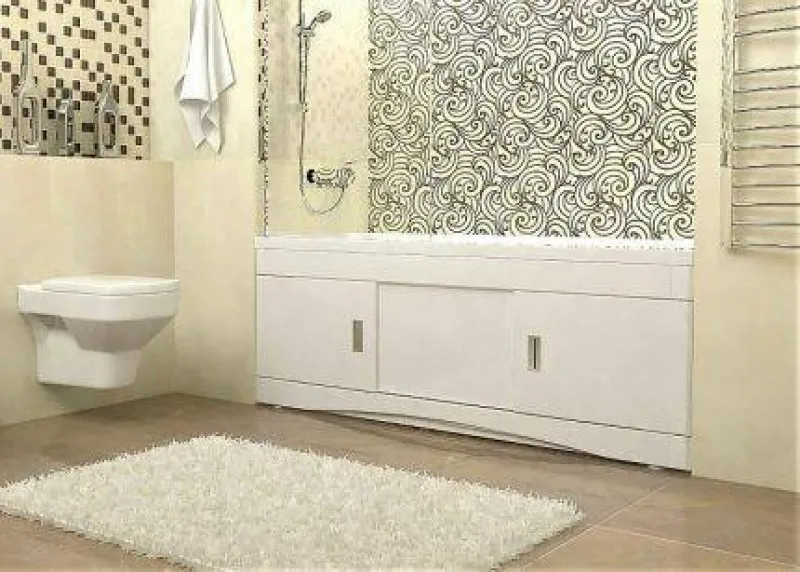

Несколько удачных примеров установки «подванника»:

Если вы решили самостоятельно изготовить экран, то рекомендуем предварительно изучить готовые, продающиеся в магазине модели. Так вы поймете, какие именно детали потребуются для изготовления функционального экрана и можно ли их приобрести по отдельности.

Этап #1 — подбор необходимых инструментов

Все зависит от того, покупаете вы заводскую модель или сами собираетесь подготавливать детали. В первом случае достаточно крестовой отвертки и ключа, который часто прилагается к комплекту.

Во втором потребуются инструменты для резки и шлифовки: лобзик, пилка, строительный нож, наждачная бумага для обработки торцов.

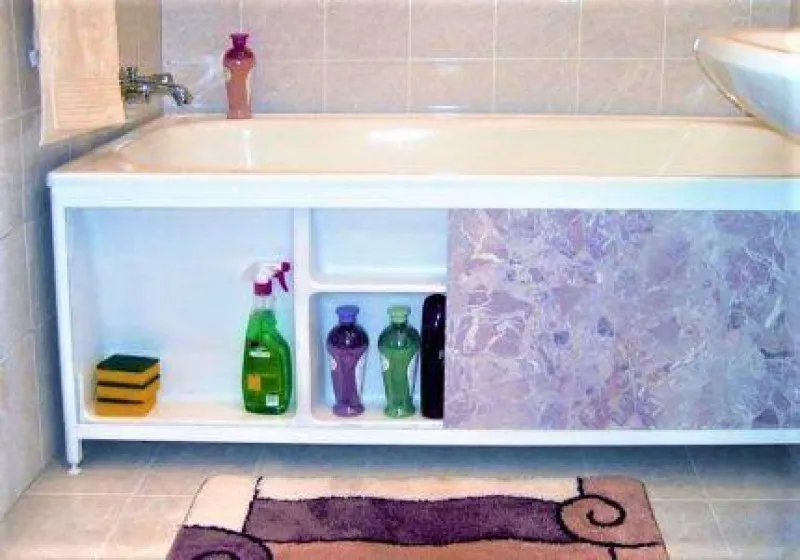

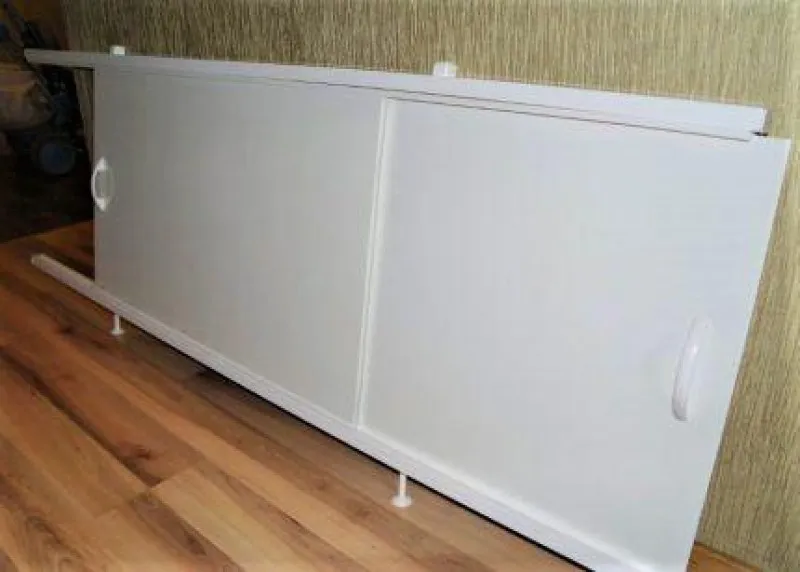

Заводской раздвижной экран на ножках Модели, предлагаемые в магазинах сантехники, обычно устанавливаются без фиксации к полу, стенам или сантехническому изделию. Они держаться за счет силы трения и регулировки ножек

Если направляющие будут крепиться к полу, а вертикальные стойки к стенам, то пригодится перфоратор или дрель, а также набор дюбель-гвоздей.

Обязательно необходимы разметочные инструменты – рулетка, угольник, уровень, карандаш. Они пригодятся еще до покупки экрана, чтобы уточнить размеры.

Этап #2 — проверка комплектации и осмотр деталей

При покупке моделей из пластика или МДФ все детали можно проверить по перечню, указанному в инструкции.

Обычно в комплектацию входят:

  • 2-3 панели;
  • 2 направляющие – верхняя и нижняя;
  • 2 боковые стойки;
  • резьбовые ножки (от 2 до 4);
  • 2 ручки с винтами;
  • ключ-шестигранник;
  • пошаговая схематическая инструкция.

Необходимо внимательно осмотреть каждую деталь: проверить на прочность ножки, убедиться, что панели не поцарапаны и имеют ровные, без зазубрин, края.

Для самостоятельно сборки придется подыскать подходящие панели из пластика или МДФ. Если они больше по размеру, это не страшно – лишние сантиметры можно отрезать. Также потребуется пластиковый или металлический профиль для изготовления направляющих. Главное, чтобы он имел две «дорожки».

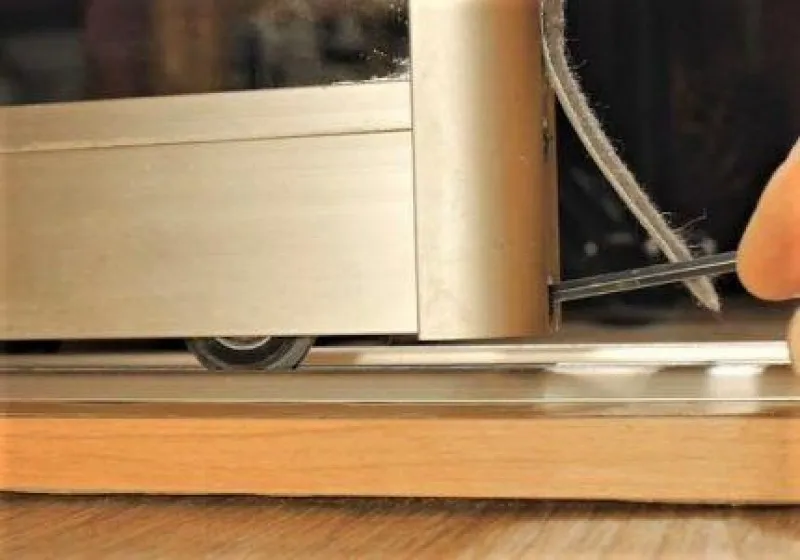

Роликовый механизм для створок Можно воспользоваться фурнитурой для шкафов-купе, дверцы которых обычно оснащаются роликовым механизмом. Ролики предотвращают трение створок о профиль, увеличивают срок использования деталей

Рамку можно изготовить и из дерева, если под рукой есть инструмент для обработки деревянных брусков. Но не забудьте каждую деталь отшлифовать, обработать защитной пропиткой и покрыть краской или лаком. Так древесина прослужит гораздо дольше.

Этап #3 — подготовка пространства для установки

Перед монтажными работами пол и стены лучше подготовить предварительно – закончить ремонт, убрать лишний мусор. Рекомендуем привести в порядок пространство под ванной: бетонные поверхности обработать герметизирующим составом против плесени , плиточные швы затереть, все тщательно вымыть.

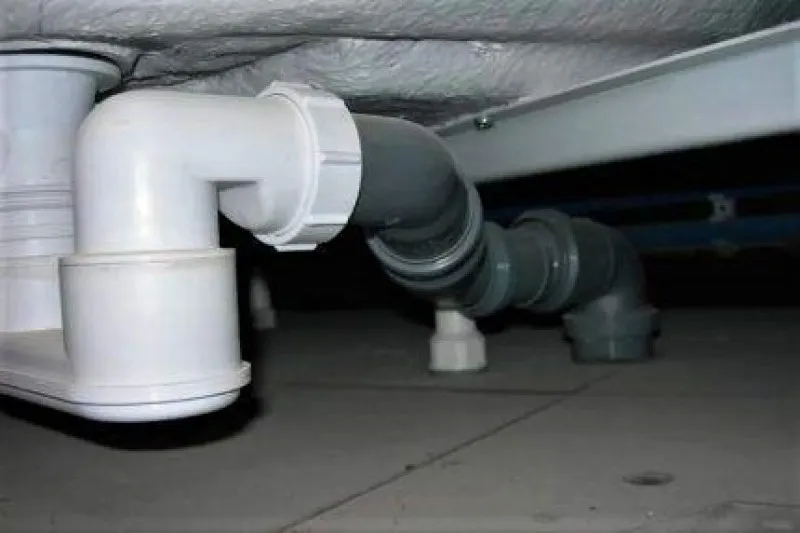

Трубы под ванной Под ванной находятся коммуникации – канализационные трубы, гидрозатвор. Лучше заодно проверить надежность всех соединений, а если требуется замена, купить новые детали и произвести ремонт

Некоторые трубы проходят вдоль стен – это следует учитывать при обработке панелей. Иногда приходится вырезать угол, иначе экран «не встанет» на свое место. «Глухой» элемент устанавливать в месте прохождения труб не рекомендуем, иначе при появлении течи придется демонтировать экран целиком.

А сейчас рассмотрим, как быстро собрать и установить раздвижной экран под ванну.

Этап #4 — монтаж каркаса под ванной

Некоторые модели продаются практически в собранном виде. Каркас вместе с закрепленными в нем дверцами упакован в полиэтиленовую пленку, в отдельном пакете – ножки и крепежные элементы.

Образец заводской модели Монтаж полностью собранного и подготовленного к установке экрана заключается в заведении его под ванну и регулировке ножек – больше ничего делать не нужно

У покупных моделей, представляющих комплект отдельных деталей, установка экрана производится в следующем порядке:

1 шаг – сборка рамки

Кладем горизонтальные направляющие параллельно друг другу, пазами навстречу. Стойки кладем с боков, также пазами к центру.

Достаем заглушки из вертикальных стоек, вставляем замки в пазы направляющих, выравниваем полученную рамку и затягиваем крепления. Получился прямоугольный каркас.

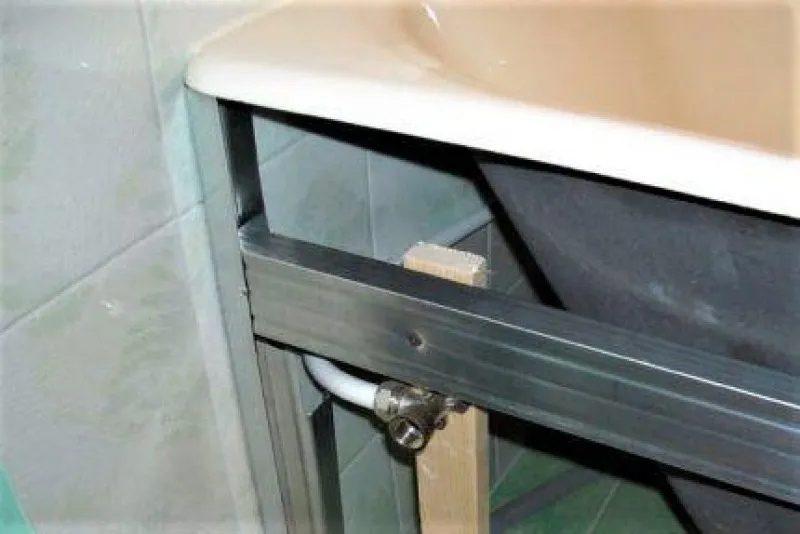

Рама для самодельного экрана При сборке рамки из металлического профиля или деревянных брусков рекомендуем использовать уголки, фиксирующие детали перпендикулярно друг другу и обеспечивающие стабильность, а также саморезы по дереву или металлу 2 шаг – фиксация панелей

Вставляем панели в нижний профиль таким образом, чтобы они попали в разные «дорожки» (как правило, их две, как и панелей). Регулируем верхнюю направляющую по высоте, затягиваем. Следим, чтобы профиль и створки не прикасались вплотную – небольшой зазор обеспечивает легкий ход.

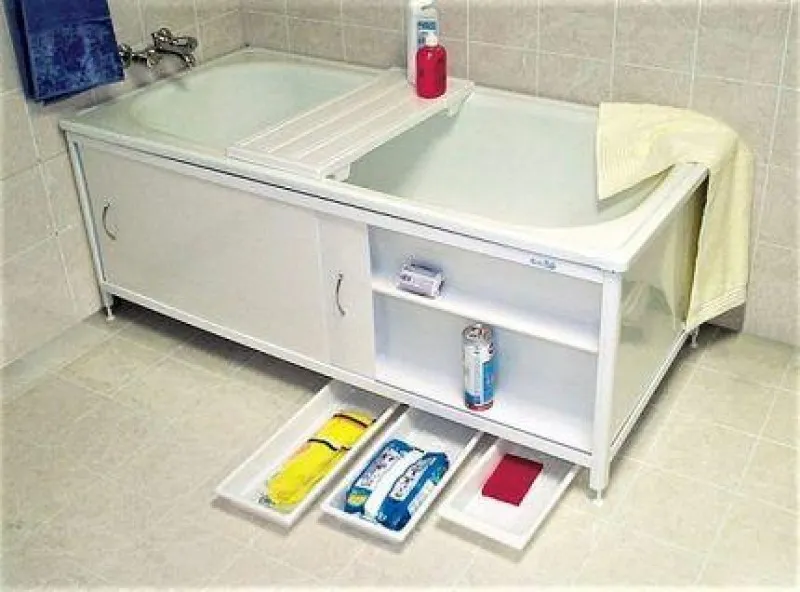

Система хранения за экраном Если планируется хранить под ванной различные средства и, соответственно, часто пользоваться раздвижными элементами, рекомендуем сделать края панелей идеально гладкими или поставить их на ролики 3 шаг – установка ножек и монтаж ручек

В вертикальные стойки вставляем втулки с ножками – с нижнего торца, где первоначально находились заглушки.

Также прикручиваем ручки, которые идут в комплекте вместе с винтами.

Ручки для экрана под ванную Ручки из комплекта, если не подходят по дизайну, можно заменить другими. Главное, чтобы они не дисгармонировали с панелями и не мешали пользоваться ванной 4 шаг – установка экрана под ванну

Заводим экран под внешний бортик ванны, выравниваем его относительно пола, выкручиваем регулировочные ножки до упора, чтобы рамка «встала» плотно и не колебалась при открывании/закрывании панелей.

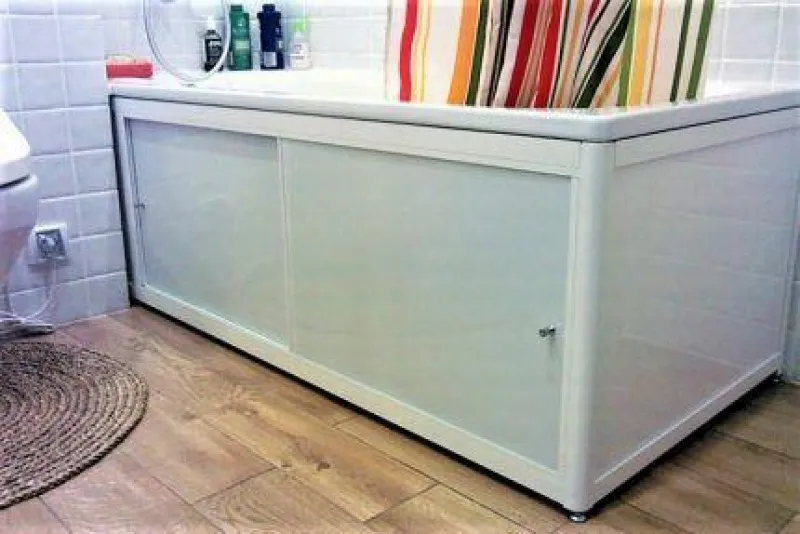

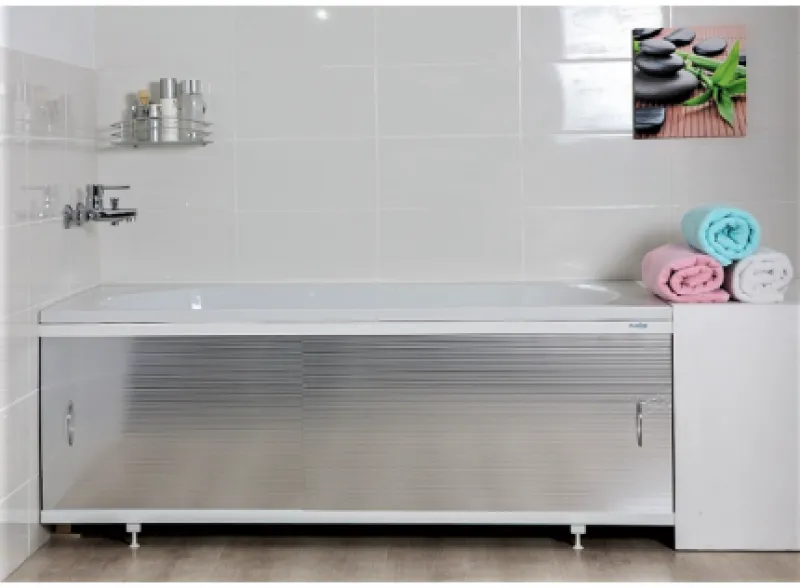

Установленный под ванной экран В результате экран должен ровно поместиться между полом и бортиком ванны – без зазоров и перекосов, а раздвижные дверцы – свободно двигаться по направляющим

Обращайте внимание на рекомендации производителя. Например, для установки экрана под стальную или чугунную ванну обычно советуют вынуть верхние втулки.

А для монтажа под акриловую ванну с глубоким отливом предлагают использовать еще и верхние ножки.

Особенности изготовления экрана своими силами

При самостоятельном монтаже порядок установки может быть изменен. Например, иногда фиксируют нижнюю направляющую – «рельсы», а затем вставляют в нее панели вместе с верхним профилем. Но в этом случает детали должны быть подогнаны очень точно по размерам или регулироваться с помощью верхних ножек.

На нашем сайте есть пошаговая инструкция по самостоятельному изготовлению экрана и монтажу самоделки.

Еще несколько общих полезных советов:

Часто любители, впервые самостоятельно изготавливающие экран для ванны, забывают про ножки и монтируют нижнюю направляющую прямо к полу.

Экран под ванну с вырезом Рекомендуем или установить ножки, или сделать часть экрана «глухой», с наклоном нижней части к центру ванной, чтобы было куда поставить ноги. Еще один удачный вариант — вырез

В дальнейшем такое решение сделает использование ванны некомфортным. Будет затруднен уход за ванной, так как стоять около сплошного экрана неудобно.

Если установка раздвижной модели по каким-то причинам невозможна, не забывайте про альтернативные решения – экраны с люком или распашной дверцей.

Как происходит установка экрана в сборе:

Обзор бюджетной самоделки:

Разнообразие экранов позволяет не только обустроить удобное место хранения под ванной, но и стильно оформить экран снаружи, используя мозаику, 3D-панели, зеркала , плитку и прочие материалы. Монтаж заводской модели не составляет труда и занимает минимум времени, с самостоятельно изготовленным экраном придется повозиться чуть дольше.

Как и чем закрыть пространство под ванной?


Пространство под ванной можно закрыть различными материалами и способами, но важно учитывать несколько важных моментов. В первую очередь, необходимо обеспечить хорошую вентиляцию и защиту от воды, чтобы предотвратить появление плесени и гниения.

Существуют различные материалы, которые могут использоваться для закрытия пространства под ванной, включая гипсокартон, плитку, акриловые панели и другие. Вот несколько способов закрыть пространство под ванной:

  1. Гипсокартон. Гипсокартон является одним из самых популярных материалов для облицовки ванных комнат. Гипсокартон можно закрепить на металлическом каркасе, создавая структуру для закрытия пространства под ванной.

  2. Акриловые панели. Акриловые панели являются долговечным и водостойким материалом, который можно использовать для закрытия пространства под ванной. Они легко монтируются и имеют широкий выбор цветов и текстур.

  3. Плитка. Плитка также является популярным материалом для ванных комнат, и может использоваться для закрытия пространства под ванной. При этом важно использовать специальный клей для плитки, который обеспечит надежную фиксацию и защиту от влаги.

  4. Пластиковые панели. Пластиковые панели являются бюджетным и простым в использовании материалом для облицовки ванных комнат. Они легко монтируются и имеют водостойкую поверхность.

В любом случае, перед закрытием пространства под ванной, следует убедиться, что оно хорошо защищено от воды и обеспечена хорошая вентиляция, чтобы избежать проблем с плесенью и гниением.
