Из этой статьи вы узнаете:

  • Что собой представляет коллекторная система теплых полов
  • Из каких элементов состоит коллекторный узел для теплого пола с насосом
  • Какую коллекторную схему для теплого пола лучше выбрать
  • На что ориентироваться при выборе клапанов коллекторного узла теплого пола
  • Для чего нужен коллекторный шкаф для теплого пола
  • Как самостоятельно провести монтаж коллекторного теплого пола

Сегодня теплый пол – это не роскошь, а жизненная необходимость. Существует несколько методов обогрева полов, и водяное отопление – один из них. Эту систему можно автоматизировать, избегая ручной настройки, для этого потребуется специальное устройство – коллектор.

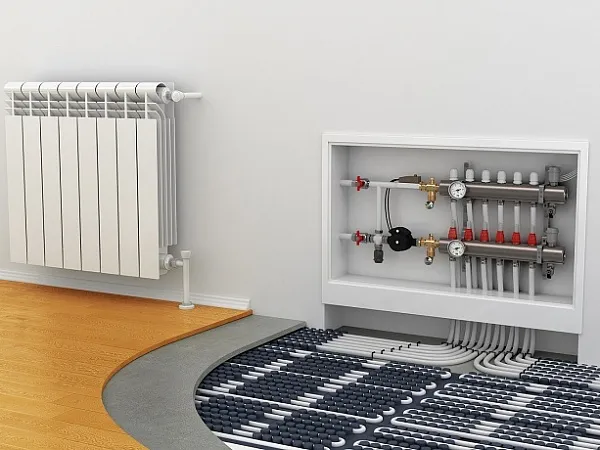

Что собой представляют коллекторные системы теплых полов

Система водяного теплого пола состоит из множества контуров – труб, по которым течет теплоноситель. Его температура при этом редко превышает 35–40 градусов Цельсия. Технически только конденсационные газовые котлы способны работать в таком режиме. Но для коллекторных теплых полов такие котлы используются редко.

Стандартный котел нагревает теплоноситель до 70–90 градусов Цельсия. Столь высокая температура не подходит для теплого пола. Для того чтобы в эту систему поступал теплоноситель подходящей температуры, используется коллектор. Принцип его работы прост: в коллекторе происходит смешивание двух водяных потоков – остывшего обратного и горячего из подачи, поступающего из котла. В результате достигается необходимый уровень температуры теплоносителя.

Для создания одинаковой температуры всех контуров теплого пола сначала теплоноситель поступает на гребенку коллектора. Основная часть остывшей воды перекачивается в нагревательный котел, однако некоторый объем обратки подается в систему подмеса и служит для охлаждения нагретого в котле теплоносителя. По сути, эти устройства (гребенки обратки и подачи) и называются коллектором теплого пола. Гребенки не всегда комплектуются узлом подмеса.

Идеальная система коллекторного пола состоит из равных по длине контуров, и в коллектор поступает вода одинаковой степени нагрева. Так достигается определенный баланс и равновесие температуры теплоносителя в системе. Но такой вариант разводки практически не встречается, ведь комнаты в квартирах и домах различны по геометрии и площади, а следовательно, и длина трубопровода в системе теплого пола будет неодинаковой. Соответственно, на более длинных участках возрастают теплопотери и температура обратки будет ниже.

Разница температуры потоков компенсируется установкой на подающей гребенке расходомеров, на обратной гребенке – специальных вентилей, позволяющих производить регулировку скорости потока теплоносителя. Расходомеры представляют собой устройство, информирующее о скорости движения воды в трубопроводе. В пластиковом прозрачном корпусе устанавливается специальный поплавок, позволяющий по шкале с градуировкой определить скорость потока теплоносителя.

Принцип регулировки температуры прост: чем выше скорость потока, тем больше тепла может отдать контур, по которому движется жидкость. И наоборот, если вы хотите, чтобы температура коллекторного теплого пола была ниже – прикройте регулировочный вентиль, снизив тем самым скорость потока и теплоотдачу пола.

Изменение расхода происходит поворотом ручки вентиля, каждый контур может быть настроен индивидуально. При монтаже коллекторного теплого пола вентили регулировки и контуры лучше всего подписать, а также нанести на схему, чтобы в дальнейшем не приходилось искать соответствие вентиля и контура.

Ручная регулировка не всегда удобна. Сегодня в системах коллекторного теплого пола используются автоматические устройства. На вентили устанавливаются специальные сервоприводы, которые получают команду на закрытие или открытие потока от установленных в каждой комнате термостатов. Если в помещении температура ниже положенной, термостат посылает сигнал на большее открытие вентиля, и наоборот.

Как работает коллекторный узел для теплого пола с насосом

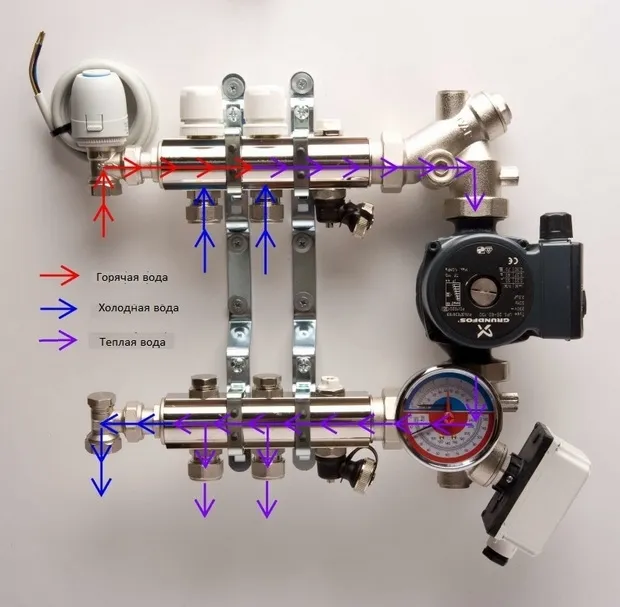

Коллекторный узел – система, в которой происходит смешение остывшего теплоносителя с нагретой в котле жидкостью, температура выравнивается до подходящего уровня. Коллектор позволяет производить регулировку температуры теплоносителя, циркулирующего в контурах системы теплого пола. Нагретая в котле жидкость поступает в коллектор, а из него в трубы под полом, где, отдав часть тепла, вода остывает и возвращается обратно в коллектор для смешения с более горячей, подаваемой из котла.

Процесс смешивания остывшего и горячего теплоносителя контролируется с помощью различных датчиков, клапанов, регулировочных приводов.

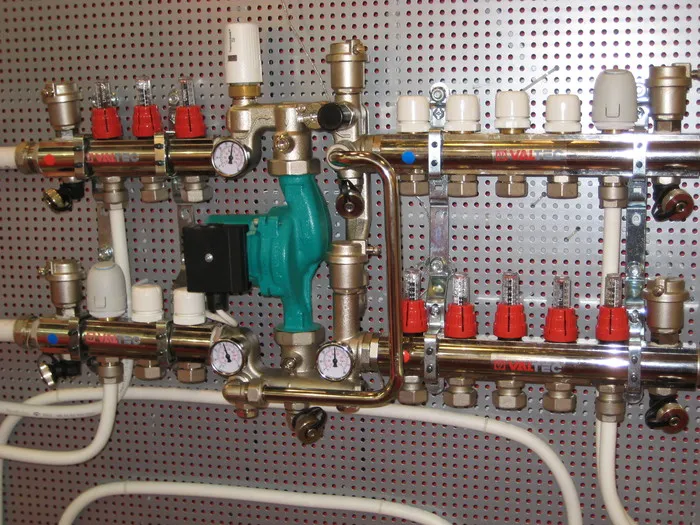

Для повышения эффективности работы коллекторного теплого пола в системе устанавливают коллекторы с насосом, благодаря чему жидкость по трубам циркулирует принудительно.

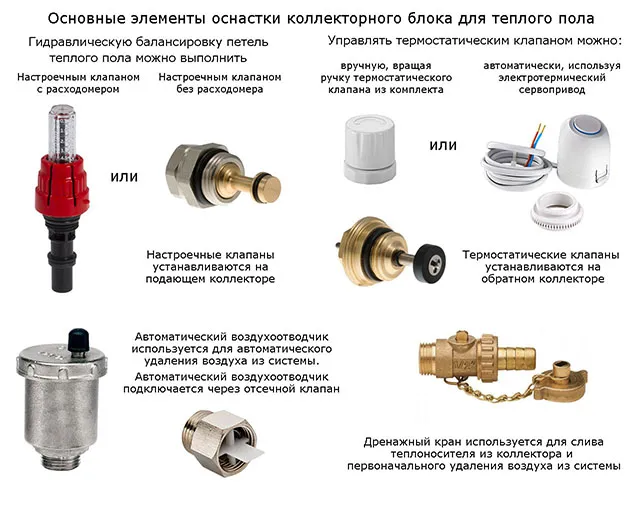

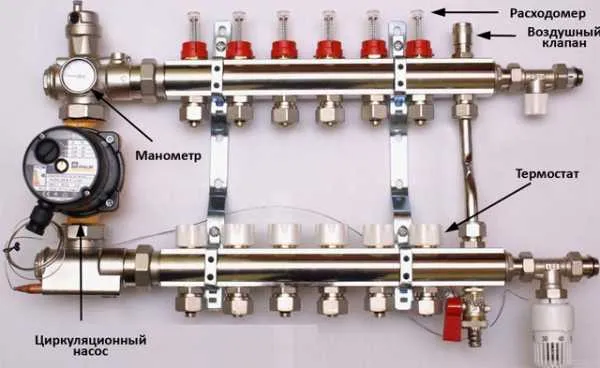

Коллекторный узел с насосом имеет несколько базовых элементов, обеспечивающих его бесперебойную и эффективную работу:

  1. Циркуляционный насос. Устанавливается этот агрегат на трубопроводе подачи теплоносителя и способствует активной перекачке жидкости по контурам. Использование насоса позволяет повысить эффективность работы системы коллекторного теплого пола в несколько раз.

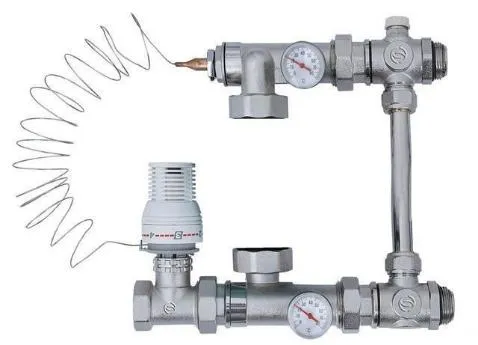

  1. Узел подмеса. Оснащенный сервоприводом клапан, регулирующий температуру теплоносителя. Получив команду от датчиков температуры на открытие или закрытие клапана, сервопривод увеличивает или уменьшает подачу горячей жидкости в коллектор, благодаря чему достигается нужная температура теплоносителя.

  1. Распределительная гребенка. Узел, оснащенный несколькими выходами для теплоносителя, к которым подключаются различные контуры системы коллекторного теплого пола. На каждом контуре устанавливается расходомер, что позволяет производить регулировку температуры жидкости специальными вентилями – вручную или с помощью автоматических сервоприводов.

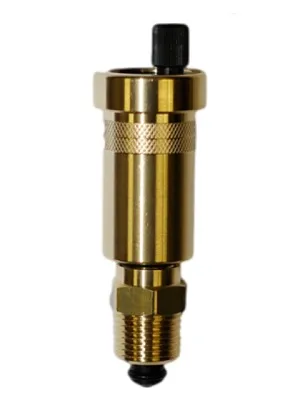

  1. Воздухоотводчик. Этим устройством комплектуются в основном дорогие, готовые системы коллекторных теплых полов. Служит воздухоотводчик для удаления воздуха, попавшего в систему.

  1. Метеодатчик. Устройство, позволяющее производить автоматическую регулировку системы коллекторного пола в зависимости от метеоусловий и температуры за окном.

Коллекторная схема теплого пола: 2 варианта

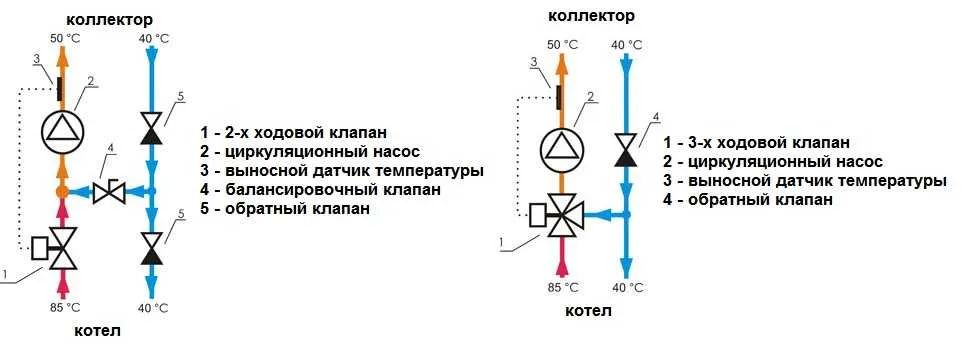

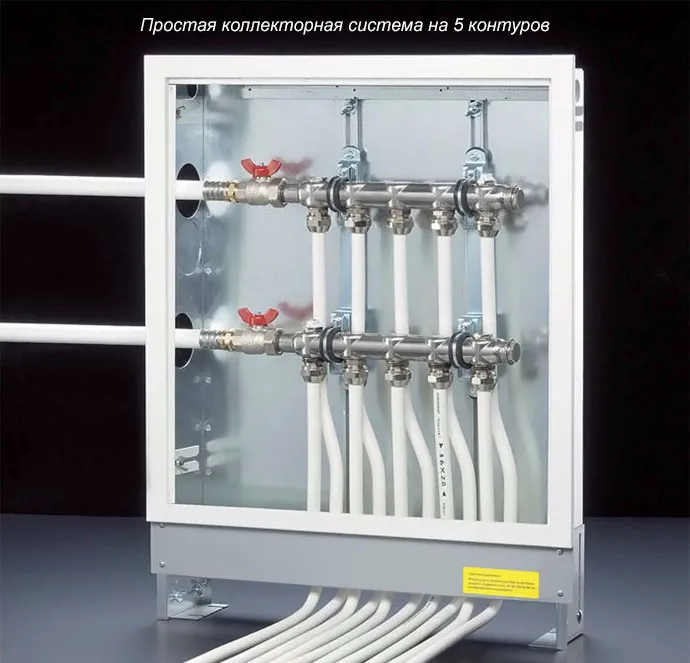

Наиболее простая схема подключения теплого коллекторного пола – прямая. Она подразумевает, что между котлом и гребенками размещено минимум узлов в виде пары вентилей и насоса, обеспечивающего принудительную циркуляцию теплоносителя в системе. Скажем честно, эта схема теплого коллекторного пола простая, но не самая удачная, многие уже в течение первого года эксплуатации переделывают ее на регулируемую.

Работа регулируемой системы чаще всего строится на использовании двухходового и трехходового клапана. Если в схеме, помимо теплого пола, присутствуют еще и радиаторы отопления, то обязательно нужен циркуляционный насос, так как насоса, которым оснащен обогревательный котел, будет явно недостаточно, чтобы обеспечить полноценный поток теплоносителя в системе обогрева. Обычно насос, встроенный в котел, служит для прокачки теплоносителя по системе радиаторов, а второй насос устанавливают на теплые полы. Вся конструкция называется насосно-смесительным узлом.

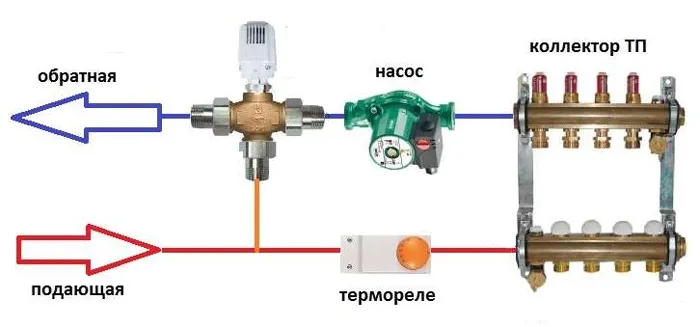

Схема на трехходовом клапане

Трехходовой клапан служит для смешения горячего теплоносителя, поступившего с котла, и остывшей жидкости, пришедшей обратно из системы обогрева.

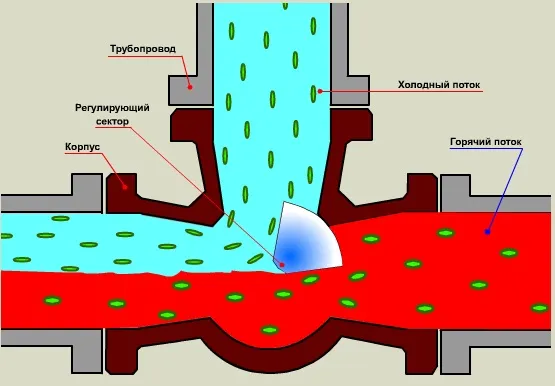

Внутри такого клапана установлен специальный сектор, который позволяет в зависимости от данных, поступающих с термодатчика, регулировать поток обратки. Термодатчики управляют работой сектора и клапана автономно. Но возможно и регулирование посредством термостата – ручного или электронного.

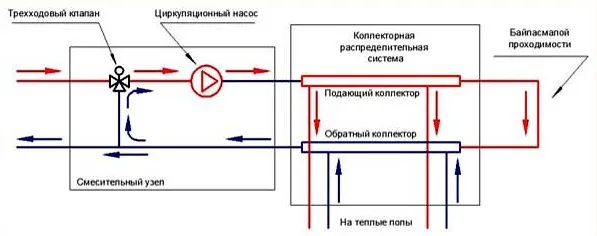

Схема, в которой используется трехходовой клапан, довольно простая. Выходы клапана подключены к магистрали подачи горячей воды и трубопроводу с остывшей жидкостью, третий выход идет на подающую гребенку коллекторного теплого пола. Насос устанавливается после трехходового клапана, при этом важно, чтобы насос качал теплоноситель в сторону подающей гребенки. После насоса монтируется термодатчик, соединенный с регулятором расхода жидкости (сектором) в самом трехходовом клапане.

Принцип работы:

  • От котла подается горячий теплоноситель. При этом клапан полностью пропускает эту жидкость без подмеса холодного теплоносителя.
  • Сразу же на клапан поступает сигнал от термодатчика, что жидкость слишком горячая и не соответствует заданному значению температуры, клапан открывается для подмеса остывшего теплоносителя.
  • Процесс смешивания теплоносителей разной температуры продолжается до тех пор, пока термодатчик не зафиксирует, что заданная температура в системе достигнута.
  • Клапан перекрывает подачу остывшего теплоносителя.
  • Система работает без изменений, пока теплоноситель опять не станет слишком горячим и от термодатчика не поступит команда на открытие клапана и подмес холодной жидкости.

Как видим, процесс довольно прост и понятен, но есть у такой схемы и свои минусы. Прежде всего, это возможность подачи в контуры отопительной системы слишком горячего теплоносителя в случае, если работа клапана будет происходить с ошибками или он совсем откажет. Слишком горячая жидкость в системе обогрева может привести к разрушению полимерных материалов, из которых изготовлены контуры отопления. Данная схема с использованием трехходового клапана не может гарантировать бесперебойную работу регулирующего температуру теплоносителя устройства, недостаток этот устранить в рамках данной схемы не получится.

Обратите внимание на перемычку на схеме (байпас) – она служит для предохранения котла и не позволит ему работать вхолостую, без циркуляции, перегреться и выйти из строя. Ситуация эта редкая и может возникнуть лишь в том случае, если все запорные вентили в системе коллекторного теплого пола будут полностью закрыты.

При наличии в системе байпаса малой проходимости теплоноситель будет подаваться в котел со стороны подачи через перемычку на входную магистраль котла, котел при этом будет работать в штатном режиме. Так будет происходить до момента, пока температура в одном или нескольких контурах теплого пола не понизится и не появится расход теплоносителя. Перемычку обычно делают из трубы, диаметр которой на один шаг меньше, чем у магистральной.

Основные характеристики трехклапанной системы коллекторного теплого пола:

  1. Смешение теплоносителя различной температуры происходит внутри клапана.
  2. Одновременная подача теплоносителя – от котла и через специальный байпас от системы обогрева пола.
  3. Внутри клапана установлена заслонка, позволяющая регулировать расход теплоносителя и получать необходимую температуру пола.
  4. Трехходовые клапаны универсальны и подойдут для использования практически во всех схемах теплого пола и типах водяных контуров.
  5. Скачки температуры – один из серьезных недостатков трехходовых клапанов.

Схема на двухходовом клапане

Установка клапана производится на магистрали, идущей от котла. На перемычке монтируется балансировочный клапан. Он регулируется и настраивается в зависимости от необходимой температуры теплоносителя. Регулировка производится специальным ключом. Клапан корректирует расход подаваемой холодной жидкости.

Двухходовой клапан также может работать в автоматическом режиме. Для этого после насоса устанавливается термодатчик, насос нагоняет теплоноситель в сторону гребенки коллекторного теплого пола. В данной схеме поток холодного теплоносителя не изменяется, он настроен и стабилен, а вот подача горячей жидкости на вход циркуляционного насоса регулируется.

В данной схеме подмес холодного теплоносителя происходит постоянно, поэтому попадание перегретой жидкости из котла в контуры теплого пола принципиально невозможно. Схема на двухходовом клапане считается более стабильной и надежной.

Производительности двухходовых клапанов достаточно для обогрева 150–200 квадратных метров, на большей площади они становятся неэффективными. А более мощные клапаны не производят.

Отличительные характеристики коллекторных систем обогрева на двухходовых клапанах:

  1. Невозможность перегрева системы, так как смешение холодного и горячего теплоносителя происходит постоянно.
  2. Плавность изменения температуры, так как производительность двухходовых клапанов невысока вследствие небольшой пропускной способности.
  3. Применение двухходовых клапанов в помещениях более 200 м2 невозможно.

Как правильно выбрать клапаны коллекторного узла для теплого пола

Двухходовые и трехходовые клапаны характеризуются пропускной способностью, это объем теплоносителя, который они могут пропустить через себя за единицу времени, измеряется расход литрами в минуту или кубометрами в час.

Перед тем как монтировать коллекторный теплый пол, необходим расчет. Однако для системы, которая собирается самостоятельно, он зачастую слишком сложен, поэтому ориентируются на некоторые базовые данные, полученные опытным путем.

  • Клапаны с показателем расхода 2 кубометра в час могут обеспечить обогрев 50–100 квадратных метров теплого пола, но 100 метров только при условии хорошего утепления.
  • Клапаны производительностью (обозначается KVS) от 2 до 4 кубометров за час могут быть установлены в систему коллекторного теплого пола при обогреве помещений до 200 квадратных метров площади.
  • Если площадь обогрева больше 200 квадратных метров, расход клапана должен быть выше 4 кубометров в час, но смысла ставить подобные узлы нет, чаще делают систему с двумя клапанами – по одному на каждый контур.

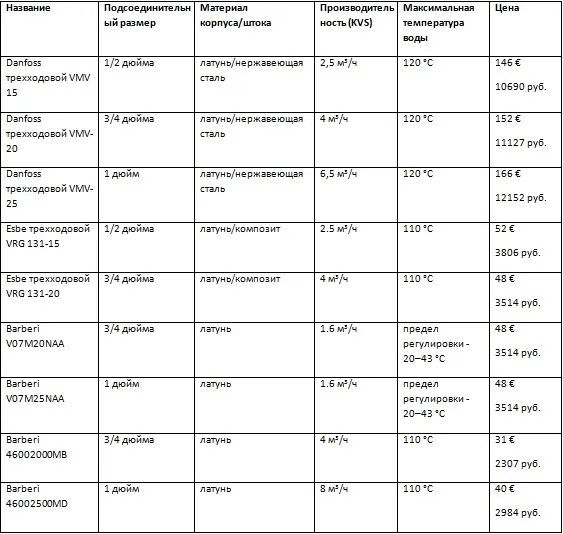

Клапаны изготавливаются из коррозионностойких материалов – нержавеющей стали, латуни, бронзы. На рынке три явных лидера, выпускающих такие изделия: «Овентроп», «Эсби», «Данфос».

Обычно второй характеристикой клапана служит вилка температур, то есть диапазон, в пределах которого можно производить регулировку. Для средней и южной полосы подойдут клапаны с нижним порогом температуры 30 градусов Цельсия, для более холодных северных районов – от 35 градусов Цельсия. Характеристика обычно выглядит так: 35–55 градусов Цельсия. Значит, температуру теплоносителя можно выставить в пределах от 35 до 55 градусов.

Коллекторный шкаф для теплого пола

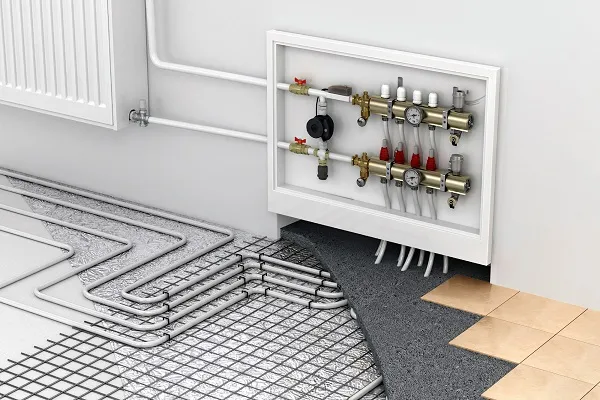

Обычно все существенные элементы в системе коллекторного теплого пола монтируются в специальном шкафу, чаще всего изготовленном из окрашенного металла. Основная задача коллектора для водяного теплого пола заключается в автоматической регулировке температуры теплоносителя, циркулирующего в контурах системы обогрева.

В коллекторном шкафу можно выделить следующие элементы:

  1. Корпус. Представляет собой шкаф, изготовленный из нержавеющего окрашенного металла, реже из пластика. Внизу и вверху расположены отверстия для ввода труб. Задней стенки у шкафа обычно нет.
  2. Система крепления. Служит для установки шкафа на стене или внутри нее. Обычно коллекторные шкафы монтируются на проушины с помощью распорок, анкерных болтов.

Обратите внимание! Некоторые шкафы оснащены креплениями для коллектора, а также зажимами для трубопроводов.

  1. Дверца. Крепится на петлях и защищает внутреннее содержимое шкафа от повреждения и несанкционированного доступа. Окрашивается в нейтральные тона, оснащается замком-защелкой или же простым замком под ключ.

Коллекторный шкаф может быть изготовлен самостоятельно, но из-за простоты конструкции стоимость его невелика и лучше все-таки приобрести фирменное заводское изделие.

Существуют два типа коллекторных шкафов в зависимости от условий монтажа:

  • встраиваемые;
  • наружные.

Встраиваемые коллекторные шкафы изготовлены под внутреннюю установку в нишу стены или специальную полость из гипсокартона. Обычно стенки шкафа не окрашены, так как их все равно не будет видно.

Стандартные габариты таких шкафов: глубина до 120 мм, ширина от 465 до 1900 мм, высота 650 мм. Некоторые модели для удобства монтажа оснащены регулируемыми ножками, что позволяет увеличить высоту шкафа еще на 10 сантиметров.

Наружные модели коллекторных шкафов предназначены для установки на плоскость стены. Окрашиваются полностью порошковыми красками в нейтральные тона, отверстия для ввода и вывода труб оснащаются легко удаляемыми металлическими заглушками.

По габаритным размерам данный тип коллекторных шкафов полностью идентичен встраиваемым. Обычно они также оснащаются регулируемыми ножками.

Преимущества использования коллекторного шкафа:

  1. Экономия на материале, более логичный монтаж системы обогрева теплого пола за счет размещения шкафа в том же помещении.
  2. В шкафу возможно установить не только коллектор, но и водомеры.
  3. Шкаф позволяет быстро и легко получить доступ для регулировки и ремонта коллекторных элементов.
  4. Дверь шкафа, запираемая на замок, предотвратит несанкционированный доступ к оборудованию, предохранив, например, маленьких детей от получения ожогов.

К тому же коллекторный шкаф позволяет спрятать множество вентилей и труб за плоскую, окрашенную нейтральными тонами поверхность.

Как установить коллекторно-смесительный узел для теплого пола своими руками

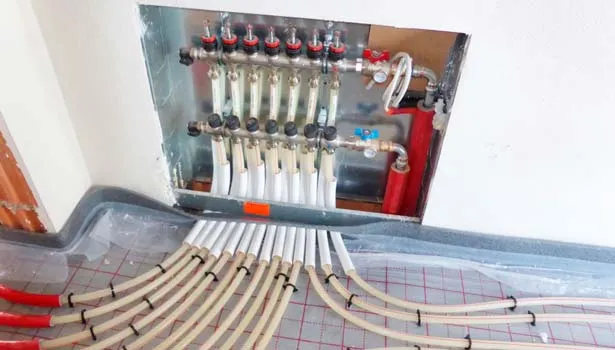

Монтировать коллектор начинают с оборудования в стене ниши, в которую будет установлен шкаф. По высоте коллекторный шкаф располагается у самой поверхности пола, хотя возможны варианты в зависимости от помещения и пожеланий хозяина. Можно провести монтаж коллектора и без шкафа, но цена его невелика, а короб позволяет скрыть все вентили, клапаны, патрубки и насос, улучшив интерьер помещения. Цена коллекторных шкафов для теплого пола в Москве зависит от качества исполнения короба, но в целом стоимость не сильно ударит по карману.

Коллекторный шкаф выполняет функцию распределительного узла, где размещается все подключенное к системе теплого пола оборудование, а также специальные регулировочные устройства, позволяющие проводить настройку системы отопления.

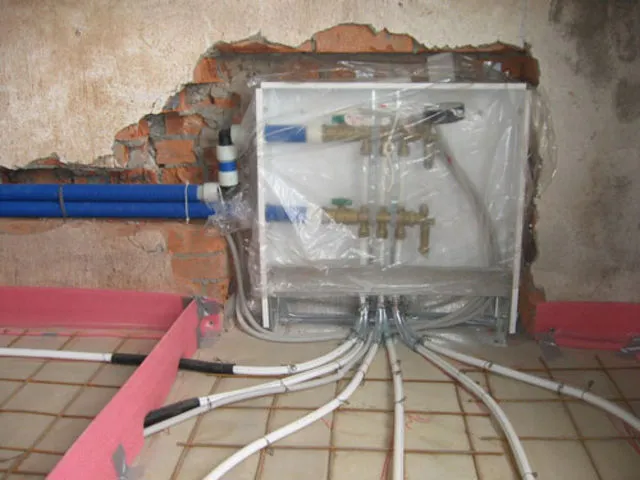

После установки шкафа в нишу в него заводят возвратный и подающий трубопроводы. Подающая труба подводится к шкафу от нагревательного котла. Возвратная труба доставляет в коллектор всю собранную из системы отопления остывшую воду, которая поступает в котел либо идет на подмешивание к горячему теплоносителю. Также в коллекторном шкафу устанавливается циркуляционный насос, прокачивающий воду по трубопроводам и контурам коллекторного теплого пола.

Каждый контур теплого пола оснащается запорной арматурой. Вентили позволяют исключить из отопительной системы то или иное помещение, что удобно, например, для проведения ремонта.

Подсоединение коллектора

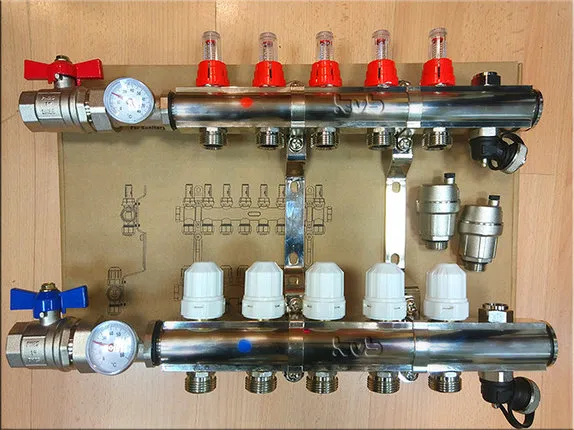

Сам коллектор обычно представляет собой отрезок трубы, имеющий несколько отверстий для подсоединения контуров теплого пола. С помощью фитинговых переходников осуществляется подача воды к регулировочному вентилю. К боковым выходам вентиля в дальнейшем подсоединяются наружные элементы системы – трубопроводы контуров теплого пола.

Конструкция коллектора позволяет исключить определенный контур из системы теплоснабжения, для этого на выходное отверстие коллектора устанавливается заглушка. Вместо заглушки также ставят разветвитель, с одной стороны которого находится сливной кран, а с другой – автоматический клапан отвода воздуха. При необходимости такое устройство позволит избавиться от воздушной пробки, которая может образоваться в системе во время движения жидкости.

Описанная конструкция подходит как к подающему трубопроводу, так и к возвратному, поэтому рекомендуется использовать две гребенки для монтажа в систему коллекторного теплого пола.

Установка распределительной группы

Монтируется гребенка в зависимости от конкретной схемы обвязки нагревательного котла, располагается она на равном удалении от крайних точек системы отопления. Если монтаж теплого пола осуществляется в нескольких помещениях, лучше установить несколько гребенок – по одной для каждого помещения. Этот нехитрый шаг позволит сделать распределение тепла наиболее сбалансированным.

Помимо гребенки, коллекторный узел оснащается следующими элементами:

  • клапаны, регулирующие расход теплоносителя для каждого узла;
  • блок смешения горячего и остывшего теплоносителя, трехходовой или двухходовой клапан;
  • автоматический клапан, регулирующий поток обратки;
  • циркуляционный насос, блок для экстренного сброса жидкости;
  • блок управления устройством;
  • гребенка для контура радиаторов отопления, обогревающих воздух в помещении, если система радиаторов также подключена к тому же обогревательному котлу, что и теплый пол.

Автоматические клапаны предназначены для остановки подогрева теплоносителя, как только он достигает нужной температуры. Когда циркулирующая в системе коллекторного теплого пола вода остынет, клапан откроется и позволит повысить ее температуру.

При помощи счетчиков и регуляторов расхода жидкости настраивается объем и скорость движения теплоносителя по контурам обогрева пола.

Циркуляционный насос служит для обеспечения движения теплоносителя по системе, он поставляется вместе с коллекторным узлом, но может быть приобретен отдельно. Специалисты рекомендуют доверять монтаж насоса профессионалам, так как это гарантирует его правильную установку и нормальное функционирование системы теплого пола.

Насосная группа оснащается специальным краником, позволяющим слить теплоноситель из системы.

При сборке всей схемы в самой верхней ее точке надо предусмотреть клапан, отводящий воздух, это позволит с легкостью избавляться от воздушных пробок, образующихся как во время циркуляции воды по трубам, так и после ремонта системы и заполнения ее новым теплоносителем.

В комплекте к гребенкам должны поставляться приборы учета и контроля температуры и давления жидкости в системе.

При сборке коллектора в специальном шкафу необходимо обращать внимание на следующие детали:

  1. толщина коллекторного шкафа должна соответствовать массе и габаритным размерам коллекторного узла;
  2. под блоком коллектора необходимо оставить пространство, чтобы без проблем произвести завод и загиб трубопроводов;
  3. шкаф располагают на равном удалении от всех контуров теплого пола.

Готовая коллекторная группа легко устанавливается даже неспециалистом, монтаж ее несложный. После того как весь узел собран, контуры присоединены, система заполнена теплоносителем, производится первый запуск, проверка работы, герметичности соединений и в случае выявления каких-либо отклонений доводка коллекторной системы теплого пола до идеального рабочего состояния.
