Стены здания выполняют важную функцию как база для создания перекрытий и установки стропильной системы, поддерживающей крышу. Давайте рассмотрим, что такое мауэрлат и какую роль он играет в архитектурной конструкции здания.

Если говорить о «крыше без мауэрлата»…

Опорный брус под стропила поверх кирпичной кладки Опорный брус под стропила поверх кирпичной кладки Источник odstroy.ru

Описание конструктивного элемента здания

Термин «мауэрлат» имеет немецкие корни: Mauer – стена, Latter брус или перекладина. Фактически в строительстве мауэрлат – это брусовый либо профильный элемент крыши, который является опорной частью для кровельной конструкции. Монтируется пояс из цельных (рекомендуется) заготовок поверх торцевой части наружных стен здания по всему периметру.

Функциональная значимость архитектурного элемента заключается в следующем:

  • распределение механической нагрузки со стороны крыши на несущие стены здания;
  • фиксация стропильных ног, направляющих либо стоечных элементов под торцевые стенки чердачного помещения;
  • компенсация локализованных нагрузок на участках формирования узловых соединений.

Иначе считается что мауэрлат – это силовая рама. Это обосновано оказываемыми на брус или профиль нагрузками. К таковым относятся вертикальное давление со стороны кровли, наклонное от стропильной системы, разностороннее со стороны природных явлений (ветер, осадки, сугробы). То есть можно смело утверждать, что на этот элемент здания приходится максимальное количество разного рода нагрузок. Поэтому монтажные работы, выбор методик и строительных материалов с крепежом выполняются с соблюдением всех требований.

Пример использования металлических профилей для устройства крыши и опорной обвязки Пример использования металлических профилей для устройства крыши и опорной обвязки Источник krysha-expert.ru

Выбор строительных материалов

Базовыми элементами мауэрлата являются массивные заготовки с высокими прочностными показателями. Чаще в качестве рамного элемента используется цельный либо клееный брус преимущественно из хвойных пород дерева. Обосновано это доступностью, небольшим весом и простотой обработки и установки на фоне металлического швеллера либо двутаврового профиля.

Деревянные заготовки

Для устройства мауэрлата могут быть использованы заготовки квадратного или прямоугольного сечения. По длине рекомендуется рассматривать образцы равные фасадному прогону. Альтернативой могут служить 2-3 планки максимально равно размера, чтобы исключить локализацию давления на отдельные участки.

Размер поперечного сечения мауэрлата, который преимущественно рассматривается для устройства усиленной обвязки выглядят так (в мм):

  • 100*100 – хозяйственные постройки, мастерские, гаражи, бани;
  • 100*150 – под крышу с двумя скатами для небольших строений;
  • 150*150 – под сложные конструкции и нагруженные стропильные системы;
  • 250*250 – для возведения конструкций под массивные мансардные помещения.

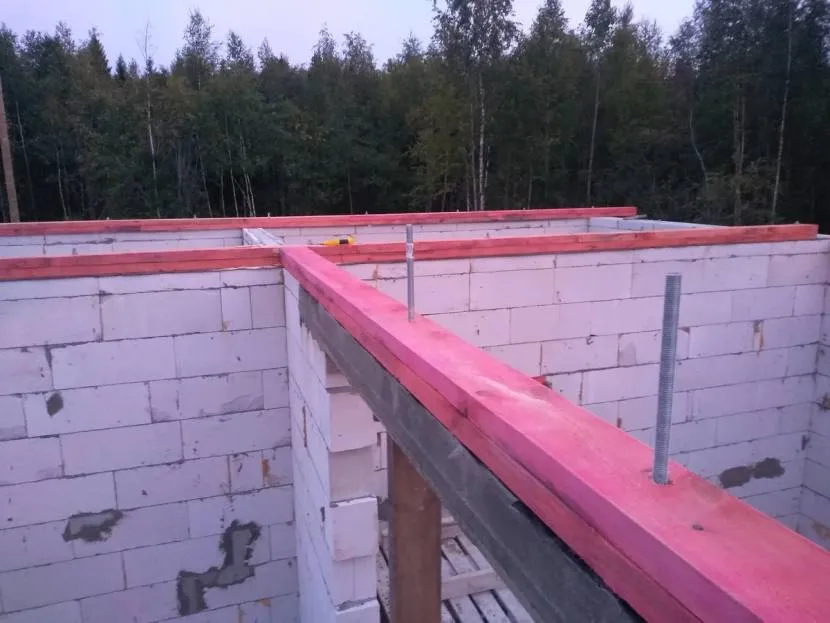

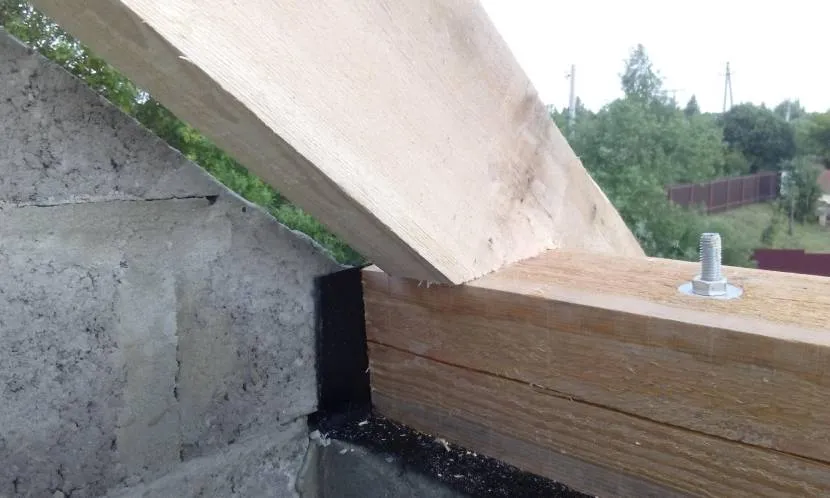

Мауэрлат из цельного массива дерева на блочной стене Мауэрлат из цельного массива дерева на блочной стене Источник eco-kotly.ru

Из перечисленного следует, что выбор сечения регламентируется такими факторами:

  • общие параметры строения;
  • длина пролета фасадной стены;
  • конструктивные особенности крыши и кровельного пирога;
  • наличие холодного чердака либо жилой мансарды;
  • климатические особенности конкретной местности (это также важно учитывать).

Нередко в качестве опорной рамы под стропильные ноги используется верхний венец деревянного сруба. Для гаража и сарая мастера находят иное решение. Вместо цельной планки применяются небольшие отрезки в местах крепления стропил. Третий вариант альтернативы брускам – доска. Для малогабаритной и легкой крыши можно использовать сшитые/скрепленные между собой в лежачем положении 2-4 доски размерами сечений 50*100, 50*150 либо 50*200 мм.

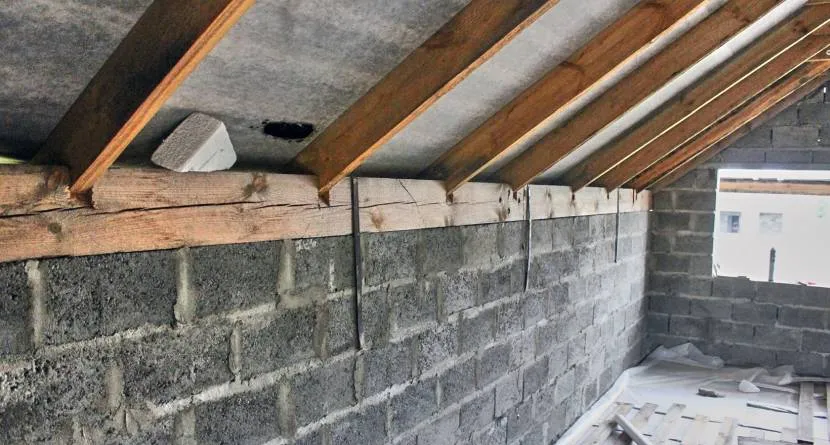

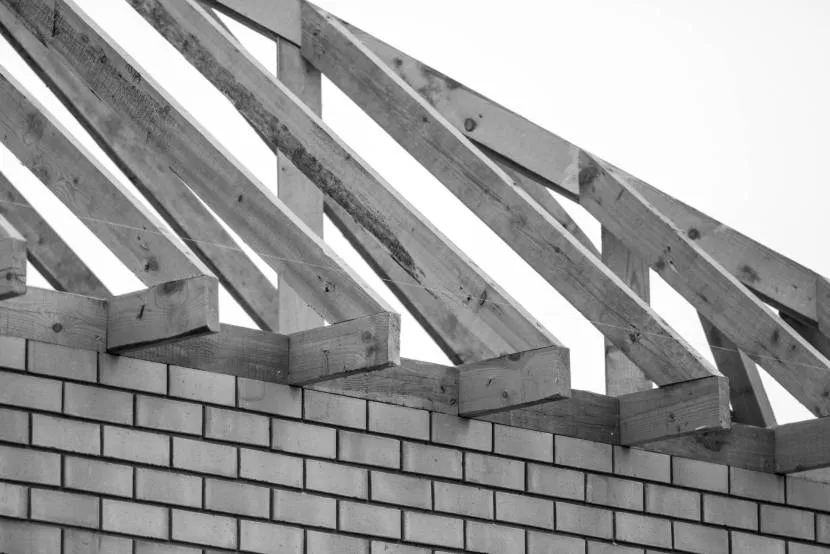

Пример использования доски для устройства силовой рамы под крышу Пример использования доски для устройства силовой рамы под крышу Источник yandex.net

Специалисты рекомендуют кроме прочего обращать внимание на наличие сучков. Каждый из них является причиной появления трещин от нагрузок на растяжение. В результате снижается прочность мауэрлата, что впоследствии негативно будет сказываться на общем состоянии обвязки и смежных конструкций в целом.

Металлический профиль

Швеллер либо двутавровая стальная балка актуальны для установки поверх каркасного дома из профильных металлических элементов. Здесь нередко в качестве стропильных ног выступают планки из той же группы строительных материалов. В случае с деревянными стропилами в качестве альтернативы профильным заготовкам может быть использована труба.

Большим спросом стальные образцы для устройства силовой рамы под стропильную систему не пользуются. Это обосновано относительно большим весом, высоким ценником, сложностью в обработке. Также у антикоррозионной защиты для металла наблюдается, как правило, меньший срок службы, чем у защитных антисептиков для деревянных изделий.

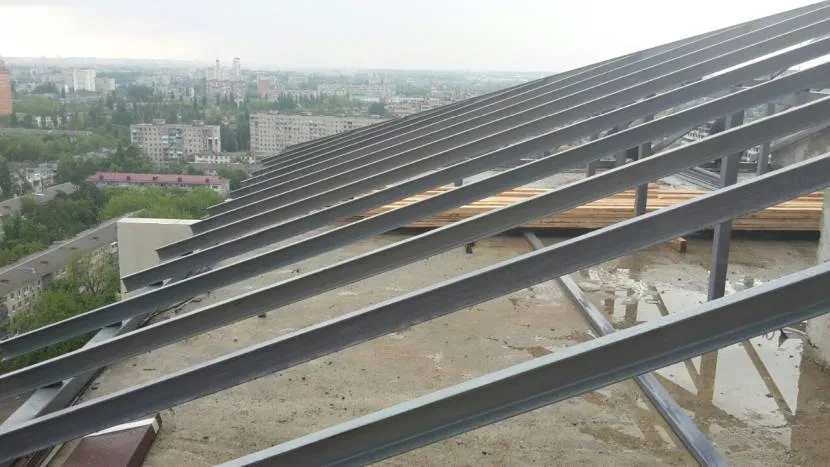

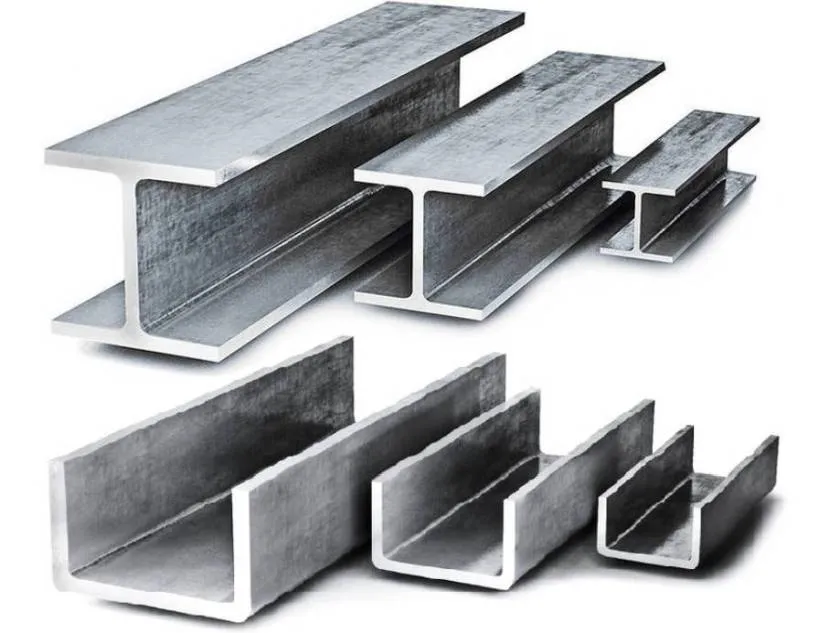

Металлический швеллер и двутавровый профиль Металлический швеллер и двутавровый профиль Источник designen.ru

Крепежные элементы

Выбор фиксатором определяется методикой укладки мауэрлата. Способов здесь несколько, так как в качестве основания под брус или профиль могут выступать сруб, армированный пояс либо тот или иной кладочный материал. Рассмотрим детальнее каждое из решений.

Сруб

В этом случае верхний венец становится одновременно основанием под монтаж мауэрлата и стропильной системы. Основным крепежным элементом здесь является металлическая скоба либо стальные пластины. Ими стропила и бревно как бы сшиваются между собой. Главное, чтобы был соблюден горизонтальный уровень во время сборки опорной части под кровлю.

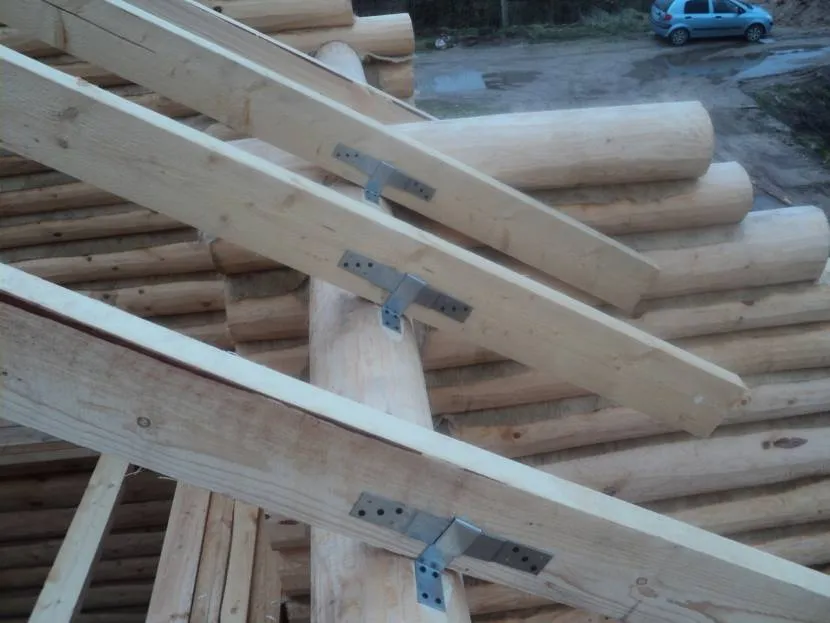

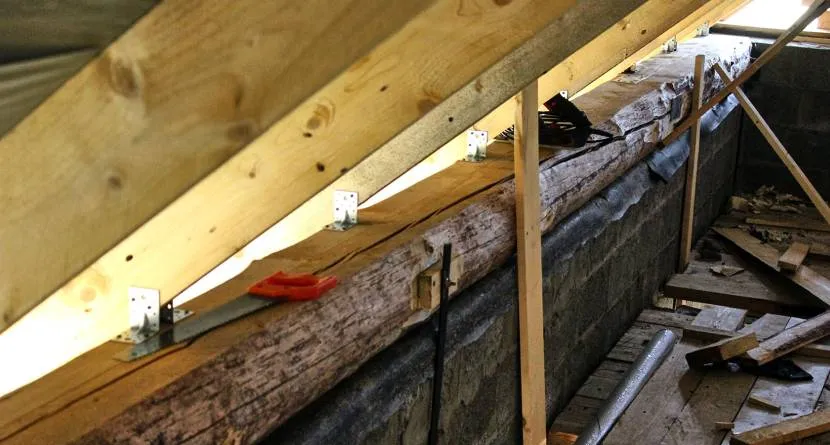

Пример крепления стропил к верхнему венцу сруба с помощью стальных пластин Пример крепления стропил к верхнему венцу сруба с помощью стальных пластин Источник two-room.ru

Армопояс

Здесь перед тем, как положить мауэрлат, нужно сформировать надежную бетонную опору. В случае с плотными прочными стенами чаще устанавливается съемная опалубка, реже используется аналогичный основным блокам образец со сквозной пустотой внутри либо чашеобразной формы (U-образный). В полости собирается армирующий каркас из стержневых прутков, которые соединяются между собой вязальной проволокой.

Крепежные элементы в армопояс встраиваются еще до заливки цементного раствора. В качестве фиксатора используются стержни с нанесенной на наружные стенки резьбой. Заготовки по длине выбираются с учетом таких отрезков:

  • толщина сборного либо цельного мауэрлата;
  • минимум ½ от высоты армопояса, а это 150-2500 мм;
  • запас в 50 мм под шайбы с гайками для прижимания рамного элемента к основанию.
Брус закрепленный на металлический штырь Так выглядит брус закрепленный на металлический штырь Источник blokshop.ru

В нижней части заготовка должна быть загнута под углом в 90 градусов. Закрепляется основа стержня (анкера) к армирующему каркасу строго по центральной продольной линии посредством вязальной проволоки либо сварочного аппарата. Главное здесь – соблюсти перпендикулярное положение крепежа по отношению к рабочему основанию. Расстояние между деталями принято рассматривать относительно шага между стропильными ногами – это диапазон между 600 и 1200 мм. Количество определяется по аналогии.

После сборки армокаркаса и установки крепежных элементов можно приступать к заливке пояса. Ширина, как правило, выбирается идентичная стеновой основе. В качестве рабочего раствора выступает такая смесь: цемент, песок, мелкий гравий в пропорциях 1/3/3. Мероприятие проводится в один заход, чтобы исключить вероятность расслоения стяжки. Временную опалубку демонтировать можно спустя 7-10 дней. Установка мауэрлата выполняется после технологического набора прочности бетона – минимум через 28 дней.

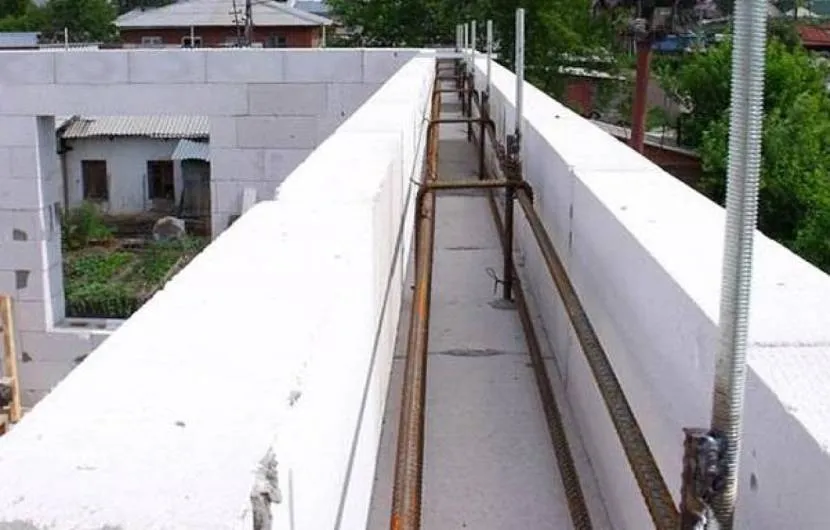

Армирующий каркас и закрепленные к нему штыри для установки мауэрлата Армирующий каркас и закрепленные к нему штыри для установки мауэрлата Источник skkomfortdom.ru

В этом видео мастер детально рассказывает и демонстрирует процесс установки резьбовых шпилек в армопоясе:

Блочная стена

По технологии допускается монтаж мауэрлата проводить сразу поверх стены из блочных изделий. Такая методика особенно популярна в случае с кирпичными конструкциями из-за изначально высокой прочности. Способов работы здесь несколько:

  • Стяжка. Под стягивающим материалом принимается проволока диаметром от 4 до 6 мм. Ее нужно предварительно скрутить в несколько слоев и расположить между 5 и 6 рядом завершающей кладки. Дополнительно можно использовать вставки из металлической трубы, чтобы впоследствии не повредить кирпич и раствор. Свободные концы должны оставаться с обеих сторон стены. Длина каждого рассчитывается с учетом высоты блоков, мауэрлата и запаса в 150-250 мм для затягивания бруса или профиля. Важно перед установкой усиленной обвязки дождаться полного высыхания кладочного раствора. Количество стяжек определяется по числу стропильных ног.

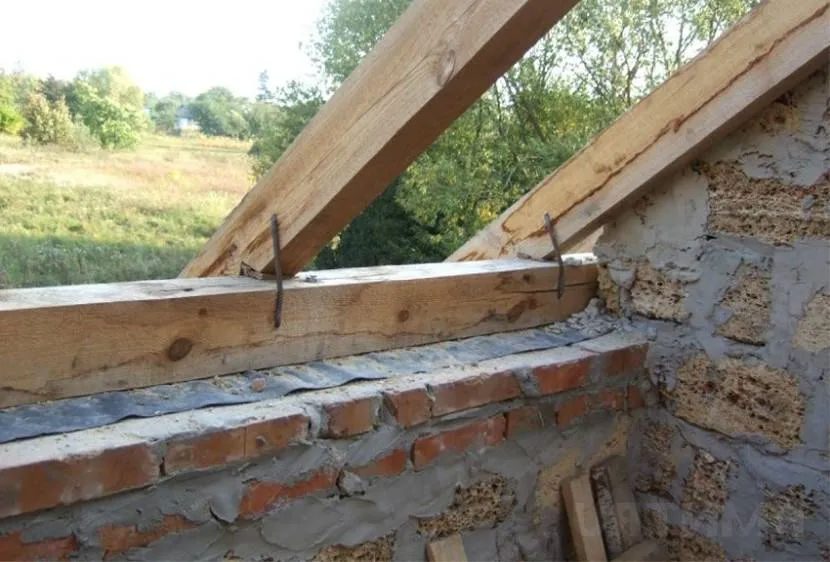

Альтернативный вариант применения проволоки Альтернативный вариант применения проволоки Источник tildacdn.com
  • Шпильки. Здесь применяются резьбовые стержни длиной с ширину стены плюс запас в 30 мм под шайбу с гайками. Прокладывается заготовка с загнутым концом под углом 90 градусов горизонтально на уровне 4-6 рядов сверху. Монтажный выступ должен быть расположен с внутренней стороны здания. Фиксация мауэрлата выполняется посредством стяжки из сложенной в 3-4 раза проволоки.
  • Пробки. Это деревянные заготовки сечением меньше бруса, длиною 200-250 мм. Они устанавливаются в кладку после предварительной обработки антисептической пропиткой и высушивания. Места для установки могут быть разными: верхний ряд по центру стены или с внутренней стороны, на 1-2 блока ниже. В дополнение для крепления мауэрлата к пробкам используются металлические скобы.

Еще один вариант – использование монтажных анкеров. Методика схожа с вариантом применения резьбовых стержней с армопоясом. Здесь погружение крепежа осуществляется в кладку на глубину порядка 450-500 мм. Нижняя часть должна быть также загнута под прямым углом и располагаться под строительным блоком (кирпичом). Выступающая часть должна соответствовать вертикальному уровню в любой плоскости.

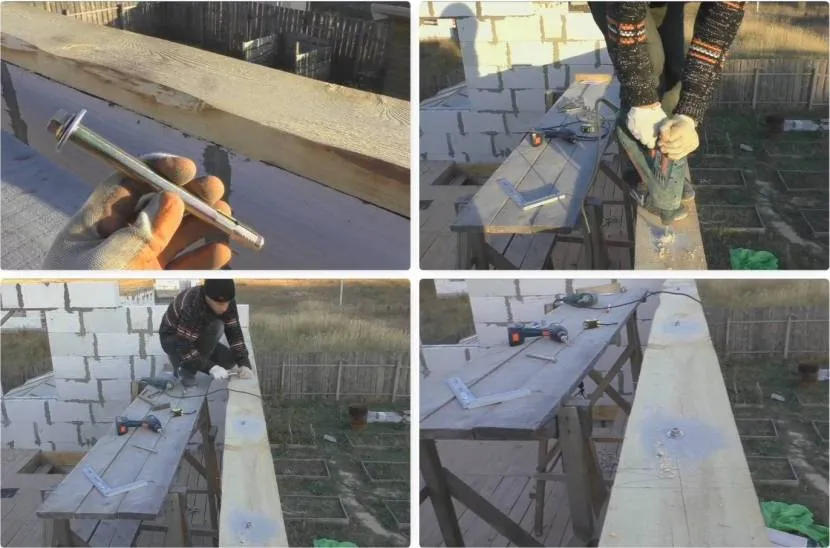

Крепление бруса или доски к блочной стене на анкера Крепление бруса или доски к блочной стене на анкера Источник obustroeno.club

Особенности установки усиленной рамы

Независимо от размеров мауэрлат должен укладываться на ровную площадку. То есть при необходимости в случае с блочными конструкциями нужно залить выравнивающую стяжку, минимальная толщина которой равна 50 мм. Далее прокладывается гидроизоляционное полотно (чаще это рубероид). Если речь идет о деревянных стенах, то либо придется стачивать выступающие участки, либо подкладывать под планки деревянные заготовки.

Если в качестве фиксирующих элементов используются резьбовые стержни или анкера, то брус либо профиль нанизывают на штыри. В случае с первым специалисты рекомендуют предварительно высверливать отверстия в направлении снизу-вверх. Тогда посадочное место в нижней части будет чистым. При этом диаметр соблюдается с запасом в 2 мм по отношению к заготовляемому крепежу.

Если используется брус не цельный по всему пролету той или иной стены, то нужно знать, как правильно соединить мауэрлат между собой. То же касается узловых соединений на угловых участках и на пересечении обвязки с опорными элементами под перекрытия. Здесь торцевые части заготовок подрезаются на ½ своей высоты. Глубина среза составляет 150-250 мм. Под лаги или балки на мауэрлате формируются пазы шириной равной толщине опоры под пол/потолок.

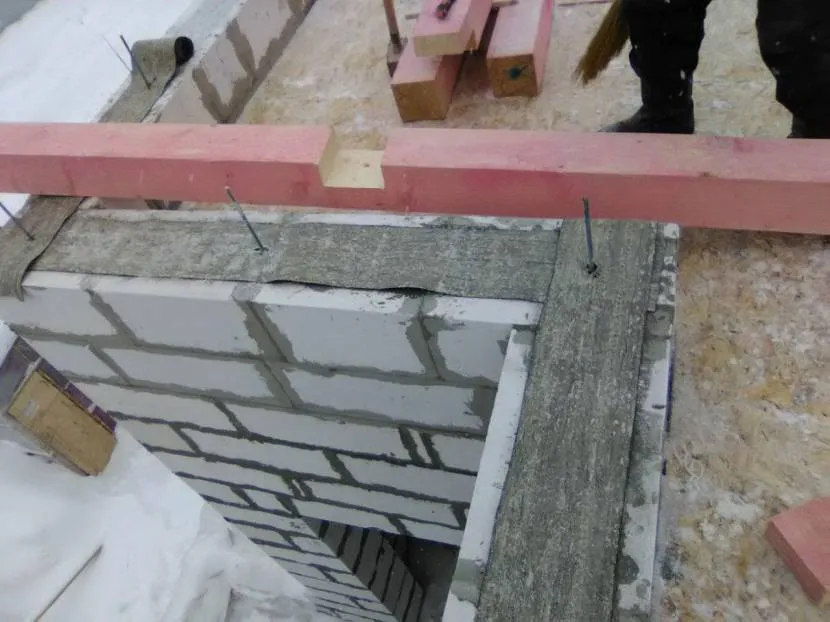

Подготовка пазов на брусе под балки перекрытия Подготовка пазов на брусе под балки перекрытия Источник stroy-birzha.ru

Если вместо массивного или клееного бруса используется сборный вариант из досок, то крепить их нужно поочередно. Сначала нижняя к базовой основе. Верхняя в результате будет прижиматься не к основанию, а к предыдущим деревянным заготовкам для мауэрлата.

Мауэрлат для двускатной крыши

Отдельно такая конструкция рассматривается из-за расположения стропильных ног только на двух противоположных стенах дома. То есть нагрузка со стороны кровли и природных явлений будет приходиться не на весь наружный периметр здания. Здесь решением проблемы равномерного распределения нагрузки являются балки под перекрытия. Их нужно выбирать по высоте идентичными мауэрлату (или наоборот). Эти самые балки также будут использованы в качестве опорных элементов под стропильные ноги. Главное – собрать максимально монолитную конструкцию.

Мауэрлат для двускатной крыши с креплением стропильных ног к балкам перекрытия Мауэрлат для двускатной крыши с креплением стропильных ног к балкам перекрытия Источник odstroy.ru

В этом видео инженер-конструктор рассказывает о том, для чего нужен, и можно ли обойтись без мауэрлата вообще:

Коротко о главном

Мауэрлат – это конструктивный элемент крыши, который является опорной основой для стропильной системы крыши.

Устанавливается опорная обвязка поверх наружных стен строения по всему периметру.

Материалом для мауэрлата могут выступать металлический швеллер или двутавр, уголок или труба, массивный или клееный брус, скрепленные между собой доски толщиной 50 мм или верхний венец сруба.

В качестве крепежа могут быть использованы скрученная в несколько слоев проволока, монтажные скобы, металлические пластины, резьбовые штыри или анкерные болты.

Наращивать отдельные бруски в единый элемент допустимо путем накладки торцов, толщина которых составляет половину высоты цельной заготовки.

Балки перекрытия закрепляются по аналогии с наращиванием, только в мауэрлате предварительно под них формируются пазы нужных размеров.
