Идея использования пространства под крышей в качестве жилой площади впервые была внедрена во Франции в 17 веке. Популяризацию этой концепции поднял на свой фамильный герб дома с мансардной крышей Франсуа Мансар, почетному названию которого эти крыши получили.

До советской эпохи такие надстройки были невостребованными, во время существования сверхдержавы были разработаны СНиПы и ГОСТы по обустройству подобных конструкций, однако широкое распространение они получили лишь в последнее время. При этом специалисты ведут споры об их целесообразности, одни приводят аргументы за, другие опровергают их, доказывают то, что экономия на строительстве несущественная, а то и полностью отсутствует, а понятие о красоте сугубо индивидуально.

Преимущества и недостатки мансардных крыш

По внешним признакам мансарда и чердак схожи, но применять одно название к другому ошибочно. Во-первых, она является отапливаемым помещением, во-вторых – жилым, в-третьих – ее вносят в проект, регистрируют в качестве функциональной части дома, к которой подведены все необходимые коммуникации. Главной особенностью является то, что кровля одновременно служит в качестве крыши, потолка и стен.

Главным отличием мансардного этажа от чердачного пространства считается минимальная высота стен в полтора метра, это следует из определений этой конструкции в нормативных документах, например, СНиП 2.08.02-89 приложение 2, СП 118.13330.2012 приложение Б, СНиП 31-01-2003, из других источников.

К основным достоинствам подобного сооружения можно отнести:

  1. Эстетические свойства и дизайн. Использование более высокой, конструктивной кровли, оборудованной окнами, придает зданию законченный вид, делает его оригинальным.
  2. Экономия на стройматериалах. Вес конструкции намного меньше полноценного этажа, поэтому нет необходимости делать усиленный фундамент.
  3. Возможность достройки. При наличии хорошего основания можно переоборудовать готовое сооружение, увеличить его жилплощадь за счет чердака.
  4. Скорость строительства. По сравнению с двухэтажными зданиями, возведение мансардной крыши занимает меньше времени.

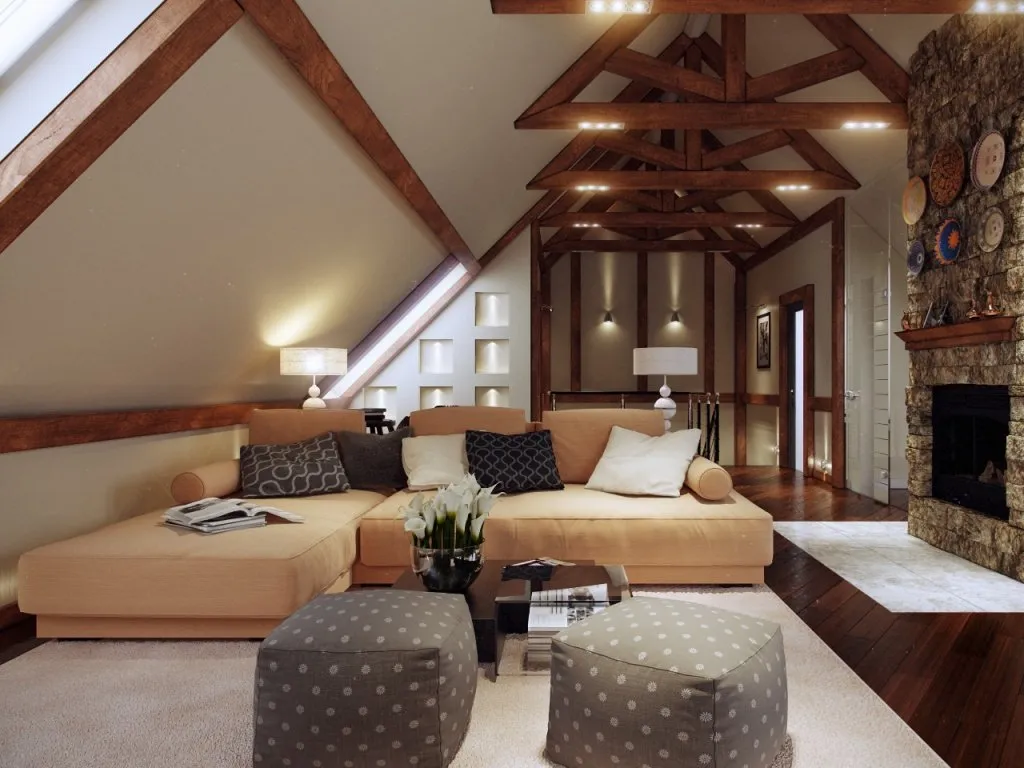

  5. Максимальное использование площади. Позволяет задействовать пустующее, неэксплуатируемое пространство.
  6. Великолепный вид. В ночное время можно понаблюдать за небом, в дневное за движением облаков.

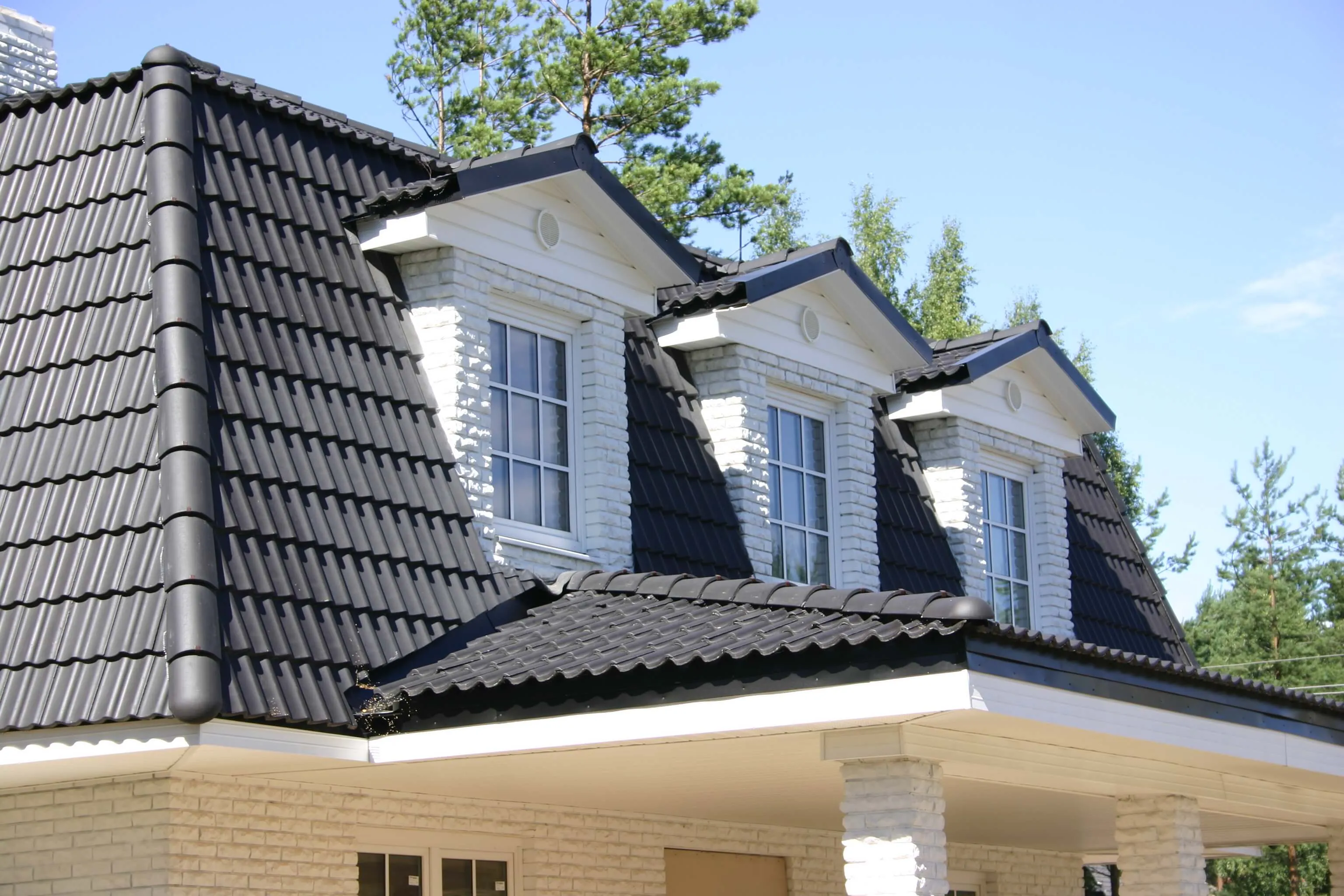

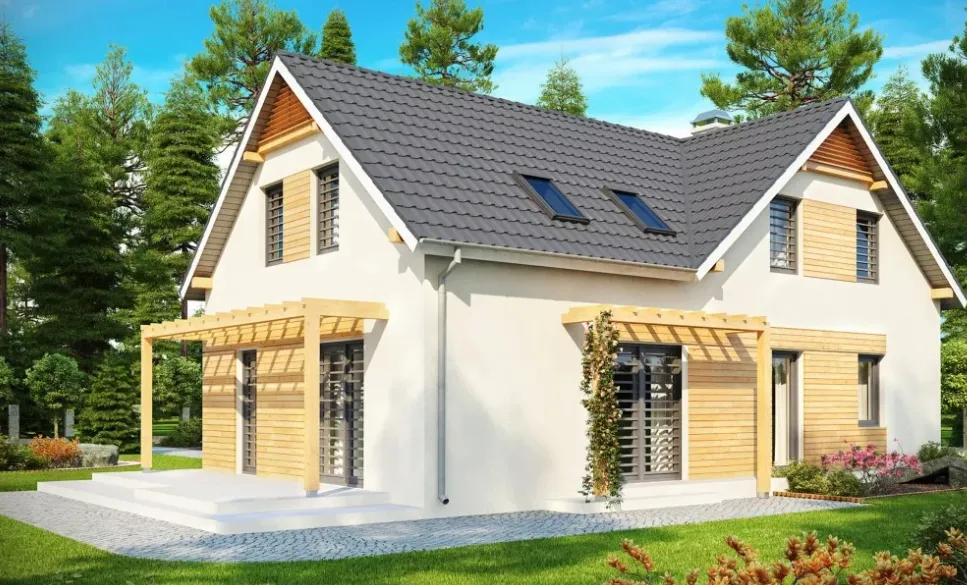

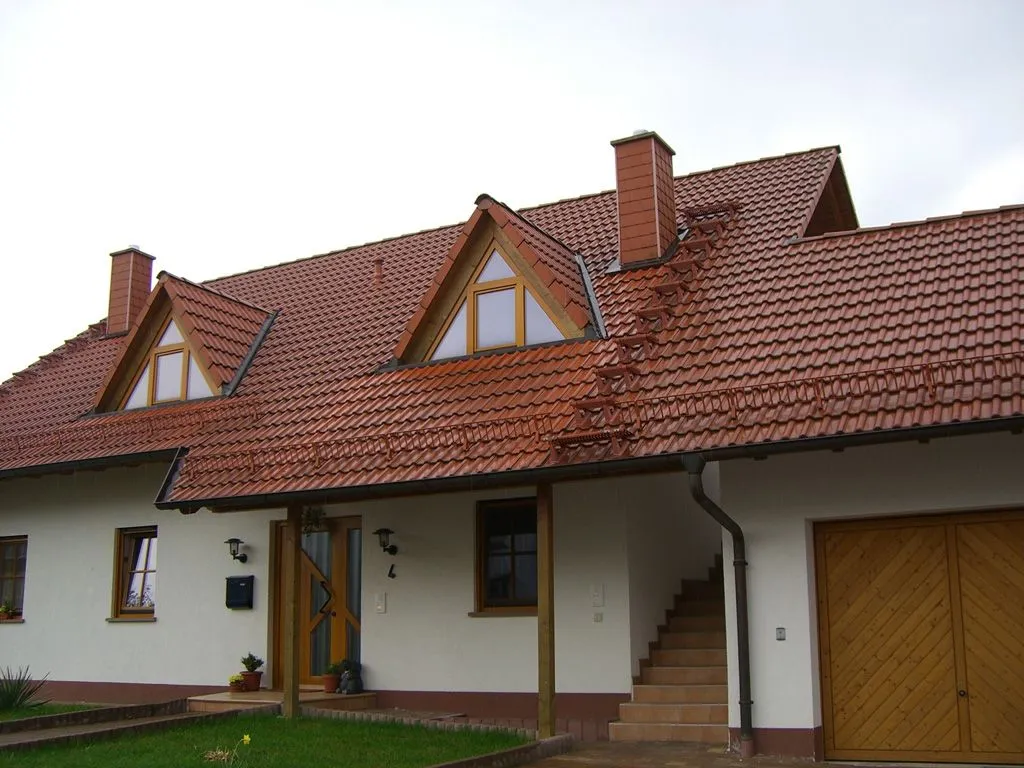

Крыша с черепицей

Не лишена конструкция и недостатков, рассматривая которые застройщики иногда отказываются от своих планов по ее оборудованию:

  1. Скошенные потолки. Уменьшение используемой площади, сложно подойти к низкой стене, для обустройства внутреннего пространства потребуется специальная мебель.
  2. Шумоизоляция. Даже при использовании наилучших материалов не получится полностью изолировать звук от падающих капель дождя, града, обдувающего ветра.
  3. Затраты на отопление. По сравнению с обычным этажом, теплопотери здесь увеличиваются на 30-40%, что потребует больших затрат на обогрев в зимний период.
  4. Ремонтопригодность. Кровельный пирог сверху закрыт покрытием, снизу слоем утеплителя и отделки. Чтобы проинспектировать состояние кровли, придется демонтировать облицовку.
  5. Ограниченный выбор стройматериалов. Дерево, входящее в состав стропильной системы, меняет свои характеристики на протяжении всего периода эксплуатации, соответственно не исключены некоторые подвижки, передаваемые на отделку.
  6. Тепло-, гидроизоляция. Для комфортного и уютного проживания необходимо выполнить сложные работы по утеплению и защите от влаги.
  7. Сложное устройство. Выполнить правильно все расчеты, составить чертеж своими руками проблематично, потребуется помощь специалистов.

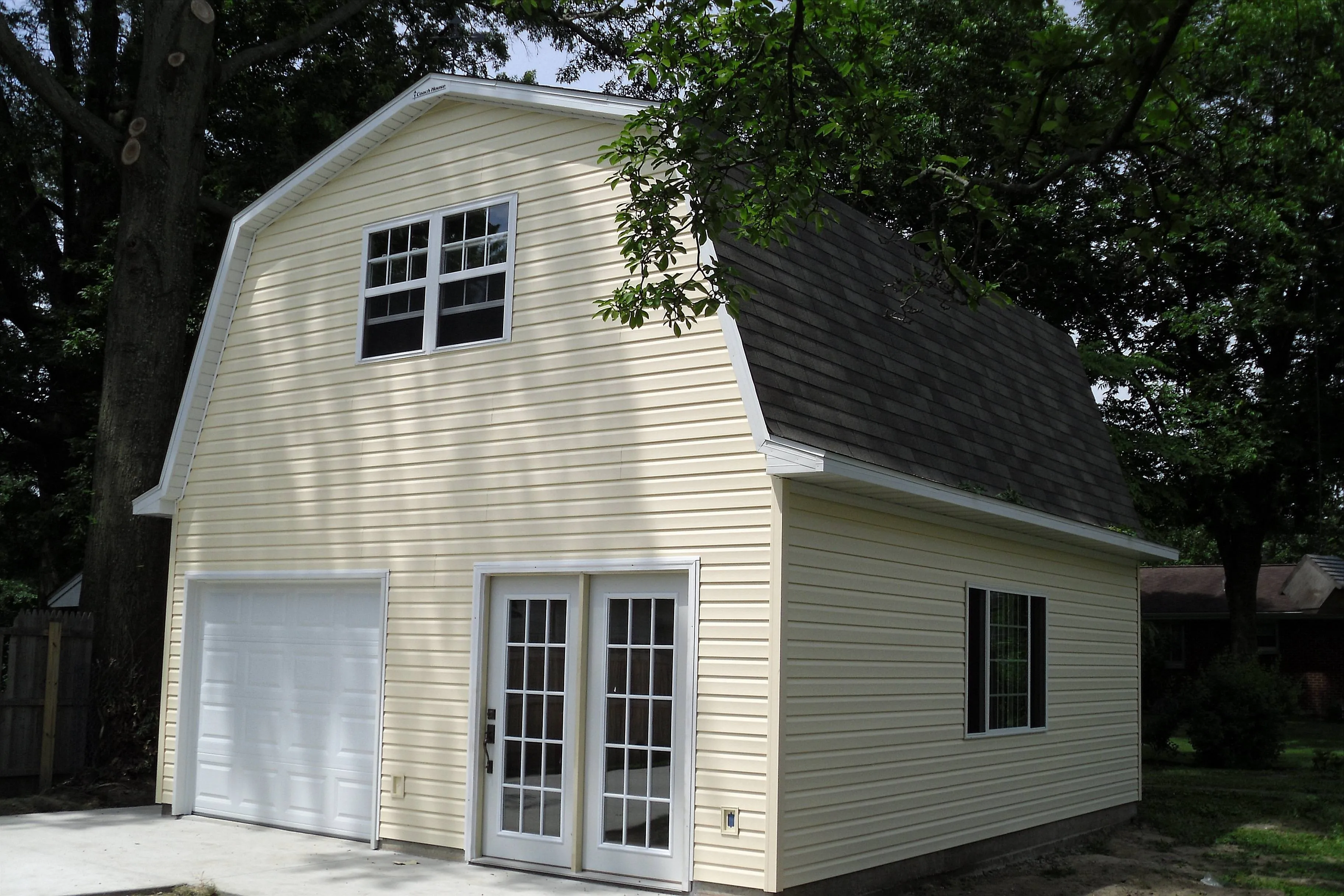

Недостатки крыш

Требования к строительству

Любое строительство начинается с составления проекта, в котором учитываются все требования существующих нормативных документов. Мансарда не является исключением. При ее планировании следует придерживаться положений, указанных в СНиП 2.08.01-89, СНиП 21-01-97, СНиП 23-05-95, а именно:

  • необходимо выдерживать минимальную высоту потолка при разном наклоне скатов;
  • учитывать положения по распределению жилого пространства, установленные минимальные значения для площади комнат;
  • обустройство лестничного марша;
  • строгое соблюдение норм и правил пожарной безопасности;
  • обеспечение естественной освещенности помещения;
  • безопасная проводка всех коммуникаций, связывающих чердачное помещение с остальной частью дома;
  • соблюдение правил техники безопасности при проведении работ.

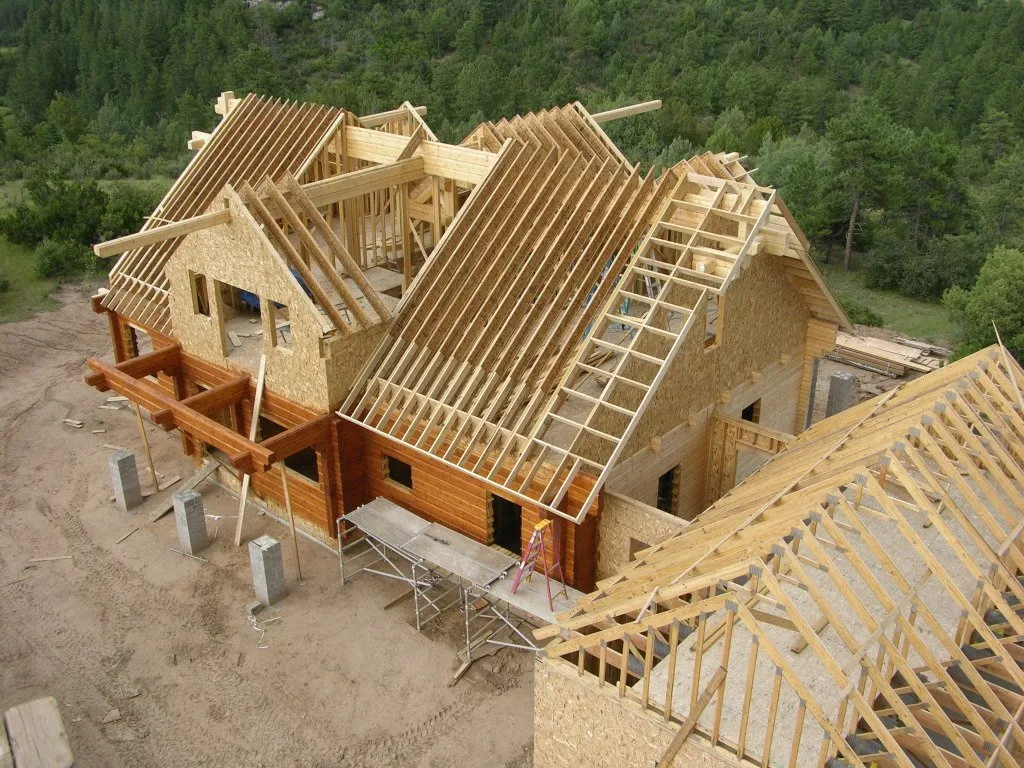

Строительство крыши

При проектировании нового дома все нормы легко учесть, но при переоборудовании существующего жилого сооружения не всегда есть возможность сделать подкровельное пространство. Это невозможно осуществить при недостаточно крепком фундаменте, который не способен выдержать дополнительные нагрузки, а также в случае, если по каким-то причинам не получается сделать высоту потолка в самой высокой точке не менее 2,5 м.

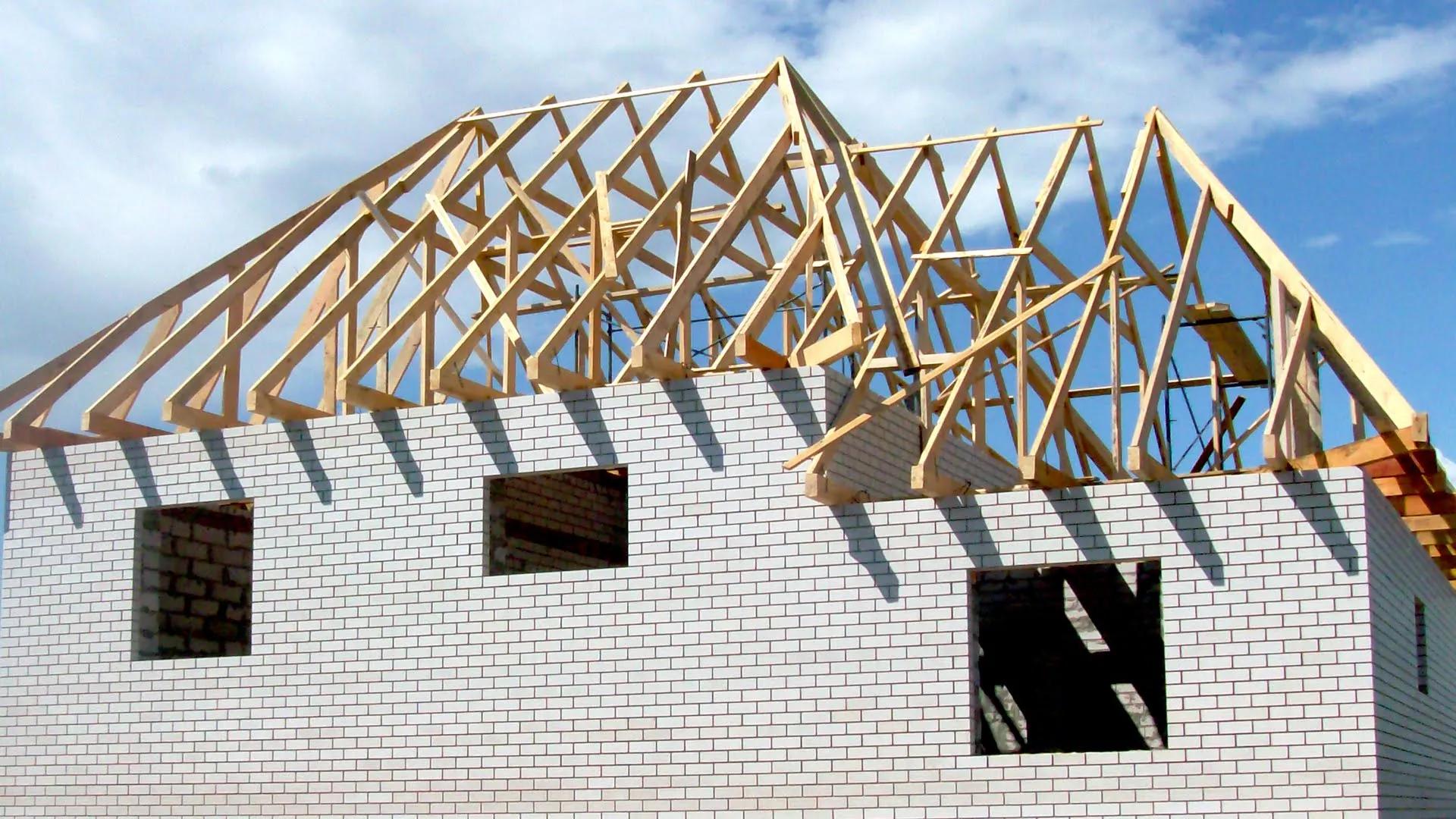

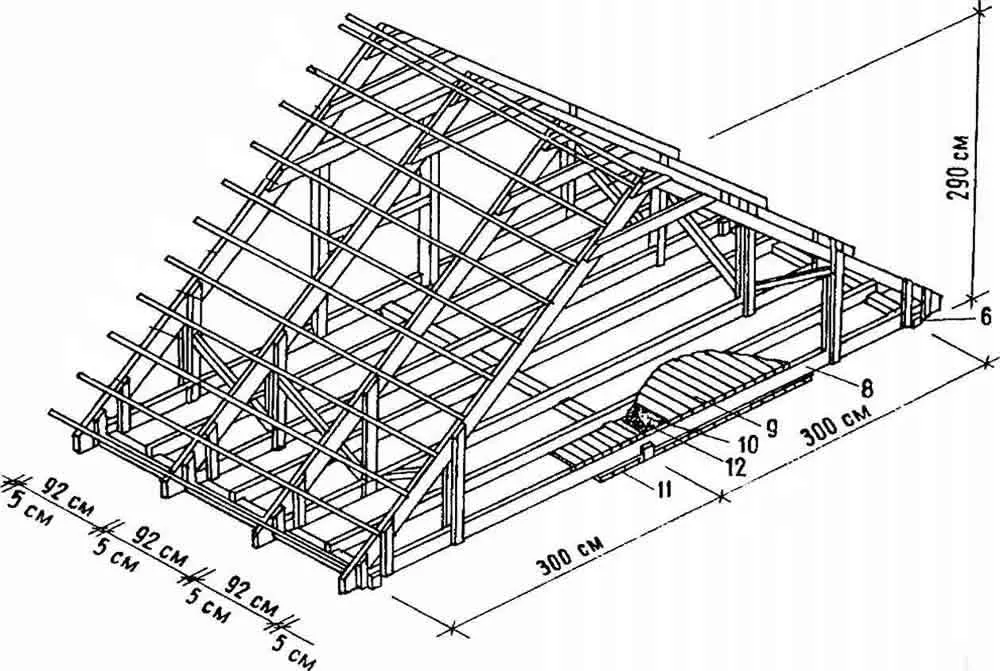

Стропильная система: особенности, разновидности и устройство конструкции

Стропильную систему можно назвать скелетом любой скатной кровли, она является каркасом для укладки и удержания стройматериалов, используемых при обустройстве кровельного пирога. Для мансардного этажа она еще выступает в качестве стен и пола. От нее зависит прочность, надежность, эстетичность и стилистическое направление, срок эксплуатации всего устройства. Опираясь на структурные особенности, среди всех конструкций можно выделить два основных вида:

  1. Висячие.
  2. Наслонные.

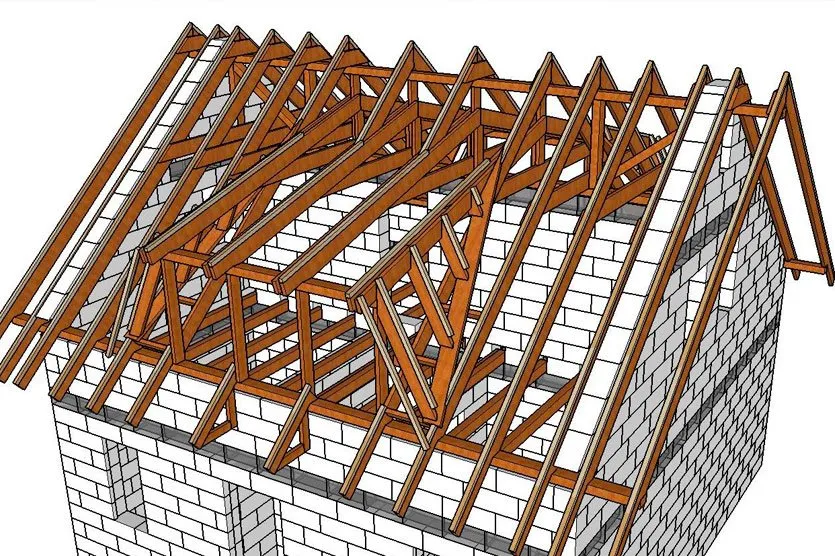

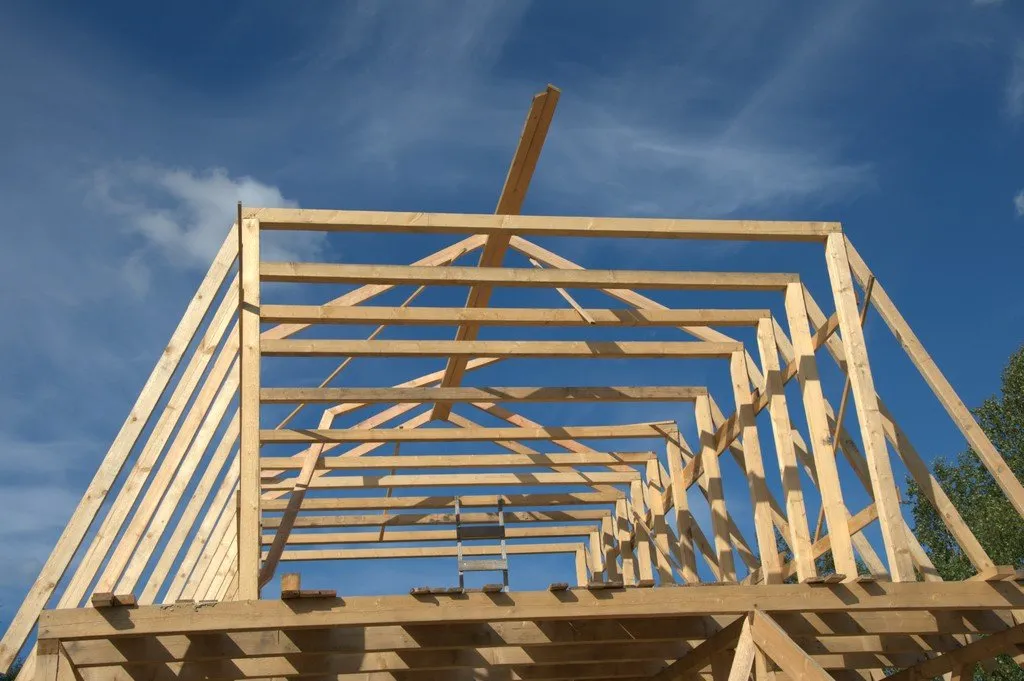

Стропильная система

Каждый отдельный тип характеризуется своими отличительными чертами, присущими исключительно ему. Выбор той или иной модели зависит от многих факторов, к которым относятся:

  • габариты строения;
  • вес кровельного, утеплительного, отделочного материала;
  • наличие внутренних капитальных перегородок;
  • геометрические формы кровли;
  • вариант выбранного стройматериала для самих стропил;
  • климатическая зона, оказываемые атмосферные нагрузки в виде снега, дождя, ветров;
  • финансовых возможностей застройщика.

Висячая

Определение разновидности той или иной системы осуществляется на этапе проектирования здания. Однако выбор сделать несложно, висячая конструкция станет безальтернативным вариантом для сооружений, в которых не предусмотрены внутренние капитальные стены-перегородки. Главной их особенностью является то, что они опираются исключительно на две противоположные внешние несущие перегородки.

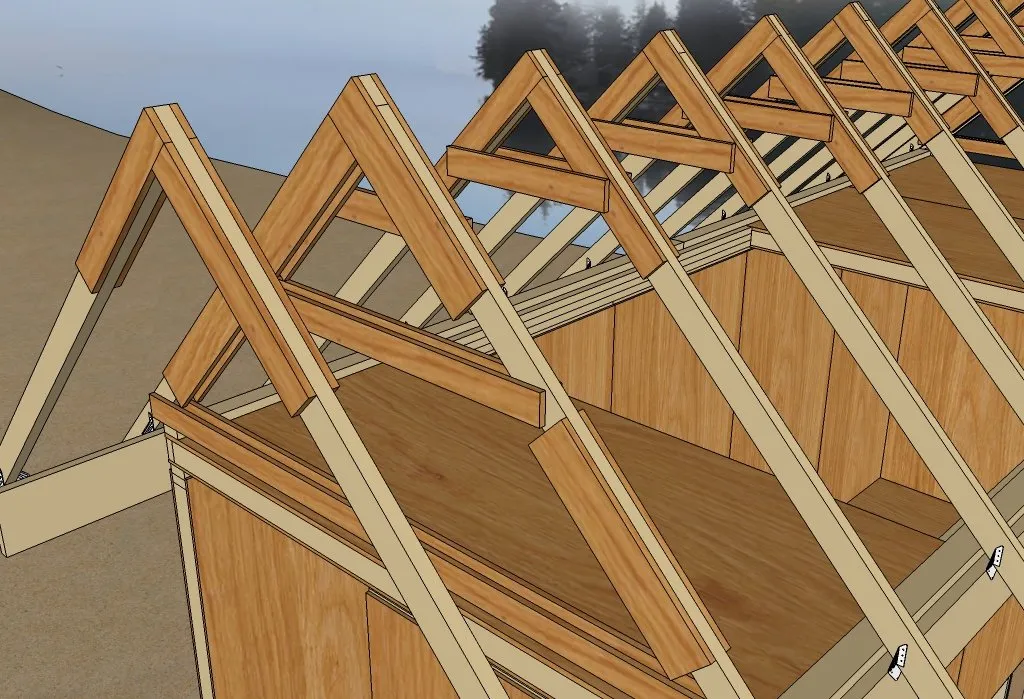

Висячие стропила

Конструкции лучше устанавливать в доме, у которого расстояние между боковыми стенами не превышает 6 м. В этом случае сооружают самую простую ферму, состоящую из двух стропильных балок, соединенных сверху под определенным углом. Снизу по горизонтали она укрепляется затяжками, состоящими из деревянных балок. Для этих целей также можно использовать металлические профильные перекладины, которые называются тяжем. Такое устройство позволяет снизить распорную нагрузку на опорные точки.

Затяжки, расположенные у основания стропил, служат в качестве потолочного перекрытия нижнего этажа, полом мансардного. При увеличении ширины между перегородками до 9 м в ферму добавляется бабка и хомут, до 14 м – дополнительное устройство подкосов и бабка. При выборе этой системы не стоит забывать, что вся нагрузка ложится только на две точки опоры, поэтому следует снизить вес крыши за счет кровельных стройматериалов.

Наслонная

Этот вид конструкции монтируется в зданиях с внутренними несущими стенами. По сравнению с предыдущим вариантом, устройство и установка этого типа намного проще. В этом случае распределение нагрузки происходит равномерно на все опоры. Система состоит из мауэрлата (брусья, расположенные на верхней торцевой части наружных несущих стен), горизонтального лежня, конькового прогона, закрепленного на вертикальных стойках, подкосов, стропил и обрешетки.

Наслонная конструкция

Наслонная система наиболее часто используется при возведении жилых сооружений. Она может иметь разные конструкции, среди которых выделяют:

  1. Безраспорные стропила без подпор. Характеризуются наличием строгого и свободного крепления. Делятся на три подвида:
  • нижняя часть стропила крепится строго, верх — свободно;
  • низ стропильной ноги закрепляют на скользящих элементах, верх – намертво;
  • низ – скользящий, верх – жестко прижимают к коньку брусками.
  1. Распорные стропила без подпор. Это средний вариант между наслонным и висячим устройством кровли, где конек не полностью выполняет свои функции.
  2. Стропила с подкосами. Это оба рассмотренных выше вида, с подпорными элементами, подпирающими стропильные ноги.
  3. С подстропильными балками. В такой схеме конек полностью отсутствует. Этот вариант подходит для зданий с двумя несущими перегородками, расположенными внутри.

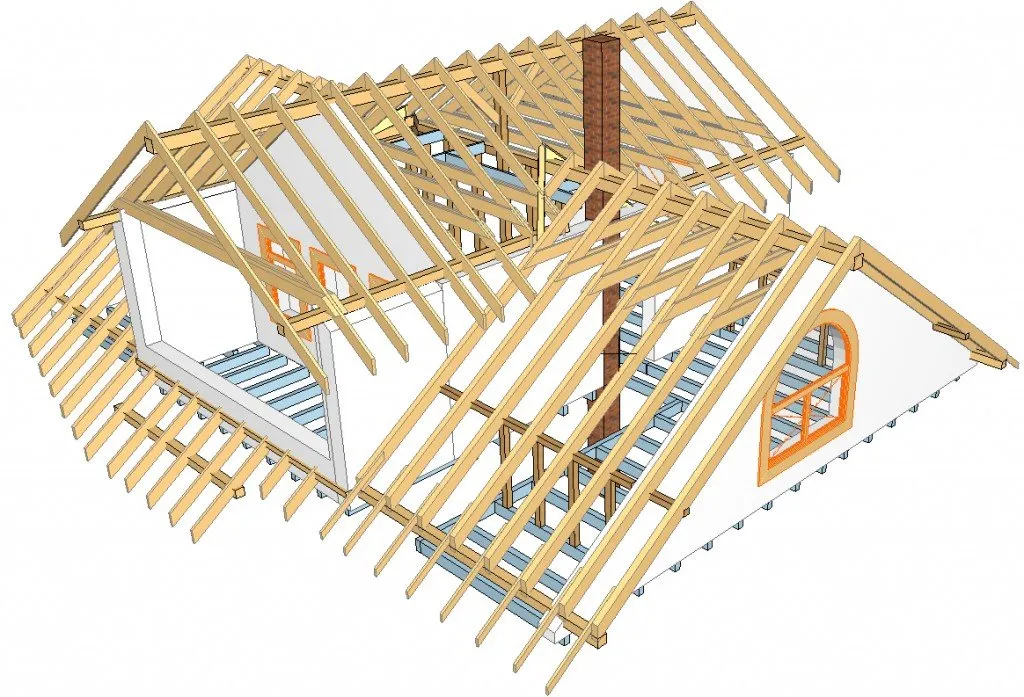

Стропильная система

Материалы для изготовления стропильной системы

Для сооружения стропильной системы количество используемых в работе материалов ограничено. Можно выбрать между металлом и деревом, скомбинировать оба вида сырья. Также встречаются железобетонные конструкции, однако при возведении дачных строений они не используются. Большинство застройщиков предпочтение отдает натуральной древесине. С ней проще работать, это экологически чистый продукт.

Деревянные стропила можно смело назвать классическим видом. Для их изготовления используется цельные бревна, доски, клееный брус. При выборе желательно обращать внимание на качество древесины, а также на то, чтобы хвойные породы были срублены зимой, лиственные летом. Специалисты рекомендуют приобретать следующие виды: лиственницу, дуб, сосну, ель. Первые два типа наиболее долговечны, но сложны в обработке.

Процесс строительства крыш

Очень важным моментом является сортность дерева. Для мауэрлата, лежня, конькового прогона лучше всего использовать дуб или лиственницу высшего качества. Стропильные ноги, стойки можно изготовить из хвойных вариантов, как первого, так и второго сорта, а для подкосов подойдет даже третий. При расчете стройматериалов стандартной системы обычно отводят 75 % под древесину первого сорта, 25 % – второго.

Все деревянные заготовки разделяют на три основных типа: сырые, полусухие, сухие. Специалисты рекомендуют для монтажных работ выбирать только последний вариант, что поможет избежать впоследствии деформации составных частей.

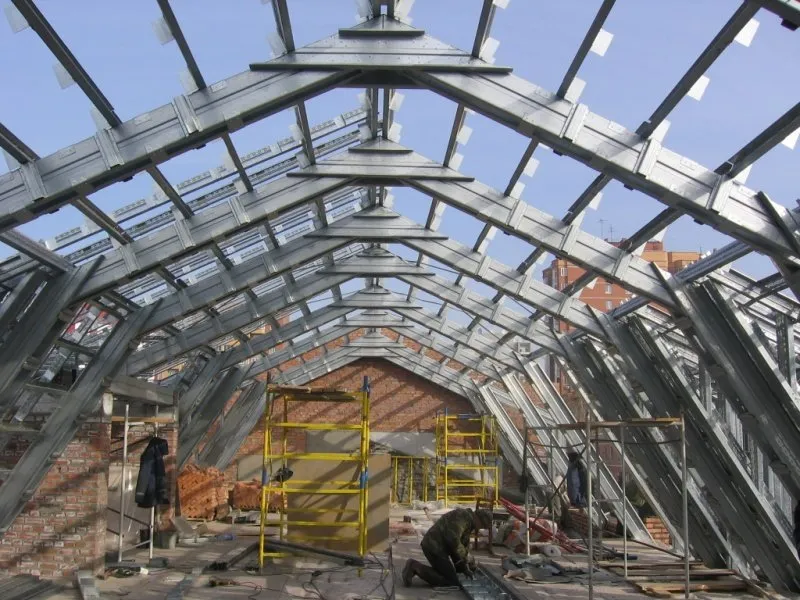

Также для сооружения частной конструкции используют металл. Чаще всего к нему прибегают при необходимости организовать перекрытие длиной от 10 метров. В этом случае деревянный брус заменяют профильной трубой. Соединение элементов выполняется при помощи сварки. Встречаются комбинированные варианты, когда лежень, мауэрлат, коньковый прогон, стойки изготавливают из металла, все остальные части из дерева.

Конструкция из металла

Элементы конструкций мансардной крыши

Структура каждой крыши разная, все зависит от предназначения подкровельного пространства. Прежде всего, учитывается сезонность использования мансарды. Наиболее полный кровельный пирог сооружается в том случае, когда помещение будет использоваться постоянно. Он включает в себя следующие составные части:

  1. Кровельный стройматериал: металлочерепица, профнастил, гибкая битумная, композитная, натуральная, керамическая, цементно-песчаная черепица.
  2. Система вентиляции: естественная, принудительная, принудительная и вытяжка, комбинированная.
  3. Гидроизоляция: перфорированная пленка, пленки-мембраны из полимеров, полимерно-битумное покрытие.
  4. Теплоизоляционный слой: минеральная вата, пенополистирольные плиты, пенополиуретан, эковата.
  5. Пароизоляция: однослойные, многослойные, отражающие пленки.
  6. Внутренняя отделка: гипсокартон, вагонка, блок-хаус, панели МДФ, многослойная фанера, панели ПВХ, другие материалы.

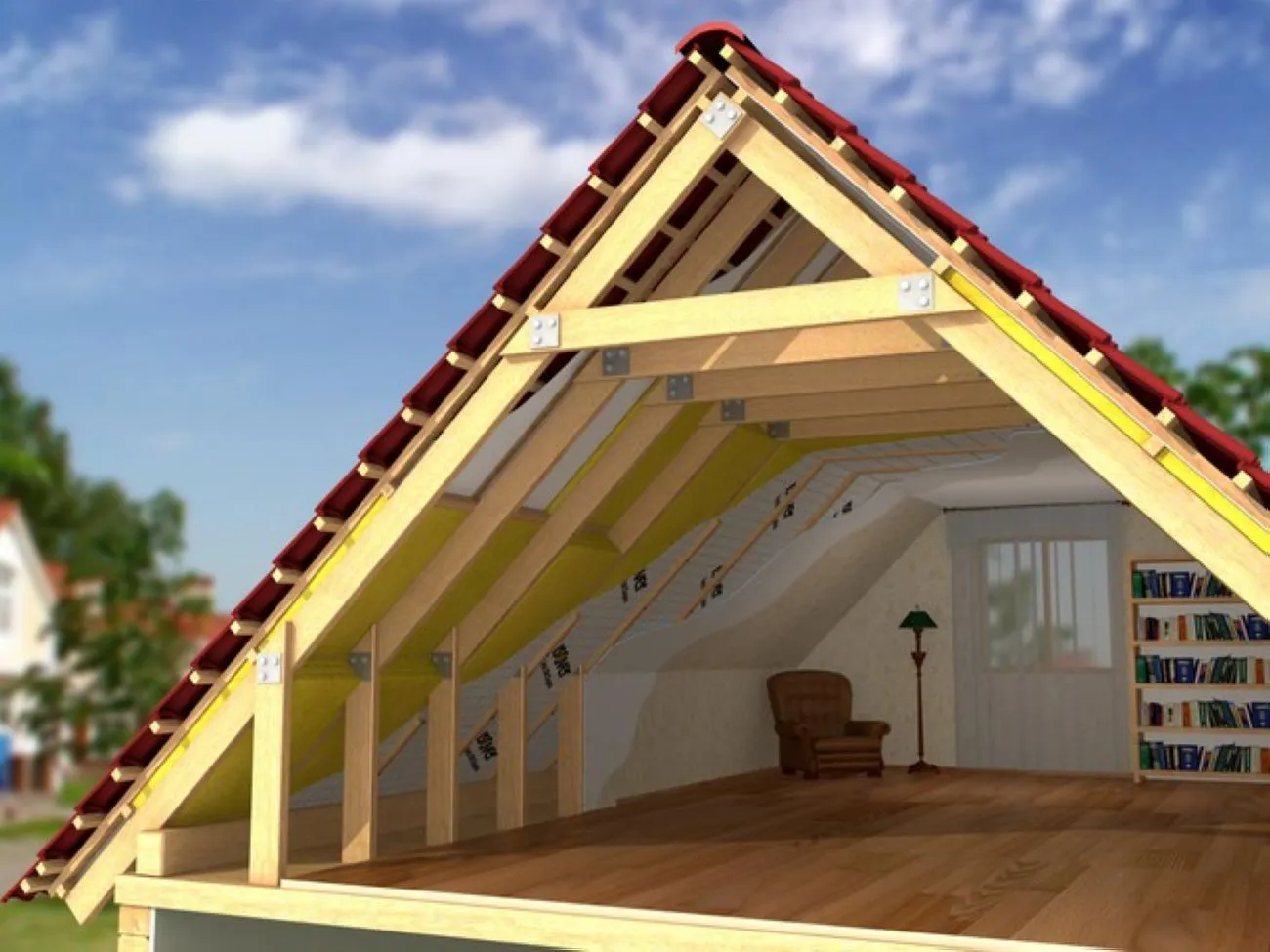

Крыша мансарды

Каждый из перечисленных слоев очень важен, без них невозможно оборудовать комфортное для проживания помещение, оформить интерьер, сделать красивую наружную облицовку. Все эти элементы монтируются на стропильную систему, которая состоит из: мауэрлата, конькового прогона, опорных стоек, обрешетки, контробрешетки, лежня, стропил, подкосов.

Технология монтажа

Для неопытного застройщика, который не знает всех нюансов, подготовить проект, нарисовать чертеж, указав все необходимое, достаточно сложно. Даже опытные архитекторы и строители, которым знаком такой конструктив, могут допустить ошибку. Нарушение технологии, малейшая неточность в организации системы вентиляции, гидро-, теплоизоляции, приведет к непоправимым последствиям, станет причиной проведения дорогостоящих ремонтных мероприятий.

Технология монтажа

Твердо решив возвести дом с мансардной крышей, изначально следует ознакомиться с нормативными документами, изучить конструктивные особенности таких сооружений, правильно выполнить планирование, сделать расчет стропильной системы, выбрать наиболее подходящие материалы, используемые для работы, а также просмотреть готовые примеры. Если нет полной уверенности в собственных знаниях и умениях, лучше обратиться за помощью к специалистам, которые либо сами выполнят эту работу, либо помогут владельцу советом.

Подготовка проекта

Любые серьезные строительные мероприятия начинаются с проектирования. К этому вопросу следует отнестись ответственно, от него зависит прочность, функциональность, эстетичность, долговечность сооружения. При составлении плана необходимо опираться на действующие нормы и правила, а именно: СНиП 2.08.02-89, СП 20.13330.2016 (СНиП 2.01.07-85), СНиП 23-05-95, СНиП 21-01-97, СП 70.13330.2012. Учитывая эти документы, составляют проект, который включает в себя:

  1. Схему стропильной системы с отображением всех элементов.
  2. План расположения гидро-, паро-, теплоизоляции.
  3. Чертеж с указанием размещения кровельных материалов.
  4. Вид внутренней отделки.
  5. Общий чертеж кровельного пирога с указанием угла наклона ската, высоты кровли.
  6. Эскиз с расположением окон для обеспечения естественного освещения.
  7. Размещение водосточных труб, вентиляции, дымохода.
  8. Прокладка искусственного освещения.
  9. Отопительная система.
  10. Канализационные коммуникации, подводка труб и стока.
  11. Внутренняя планировка пространства.

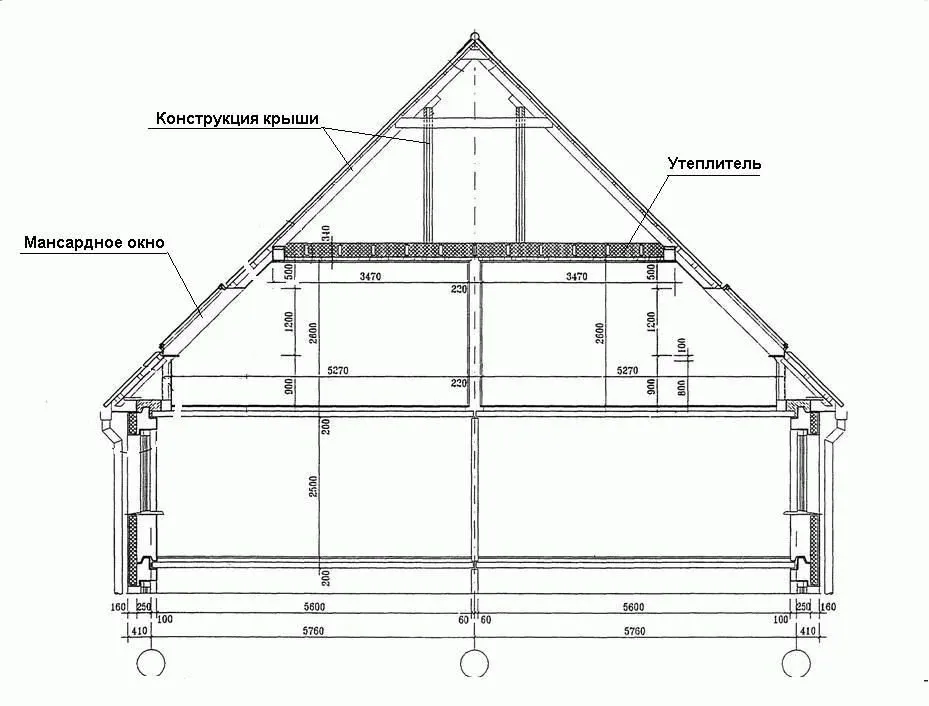

Проект постройки

Расчет стропильной системы

При конструировании мансардного этажа очень важно не допускать ошибок. Следует правильно выполнить расчет стропильной системы, которая зависит от вида конструкции, используемых в работе материалов, в том числе и отделочных. Проще всего сделать необходимые подсчеты с помощью специальных программ, скачав их в сети, воспользовавшись онлайн-проектами. Такие действия можно совершить своими руками, для этого необходимо учитывать следующие моменты:

  • определить вид конструкции: висячий, наслонный;
  • знать длину и ширину здания;
  • оценить уровень сезонных осадков, для этого достаточно вбить в любом поисковике запрос: карта осадков «конкретный регион», от этого параметра будет зависеть угол наклона кровли;
  • определить ветровую нагрузку (по аналогии с предыдущим вариантом);
  • расстояние между частями.

Расчет стропильной системы

Онлайн-калькуляторы, размещенные в интернете, не решают полностью вопрос. Полученные результаты сложно проверить самостоятельно, убедиться в их достоверности. Выполнить вычисления под силу только опытным инженерам. Можно попробовать самостоятельно, но для вычисления параметров следует ознакомиться с точными методиками, например, с СНиП II-25-80, ТКП 45-5.05-146-2009.

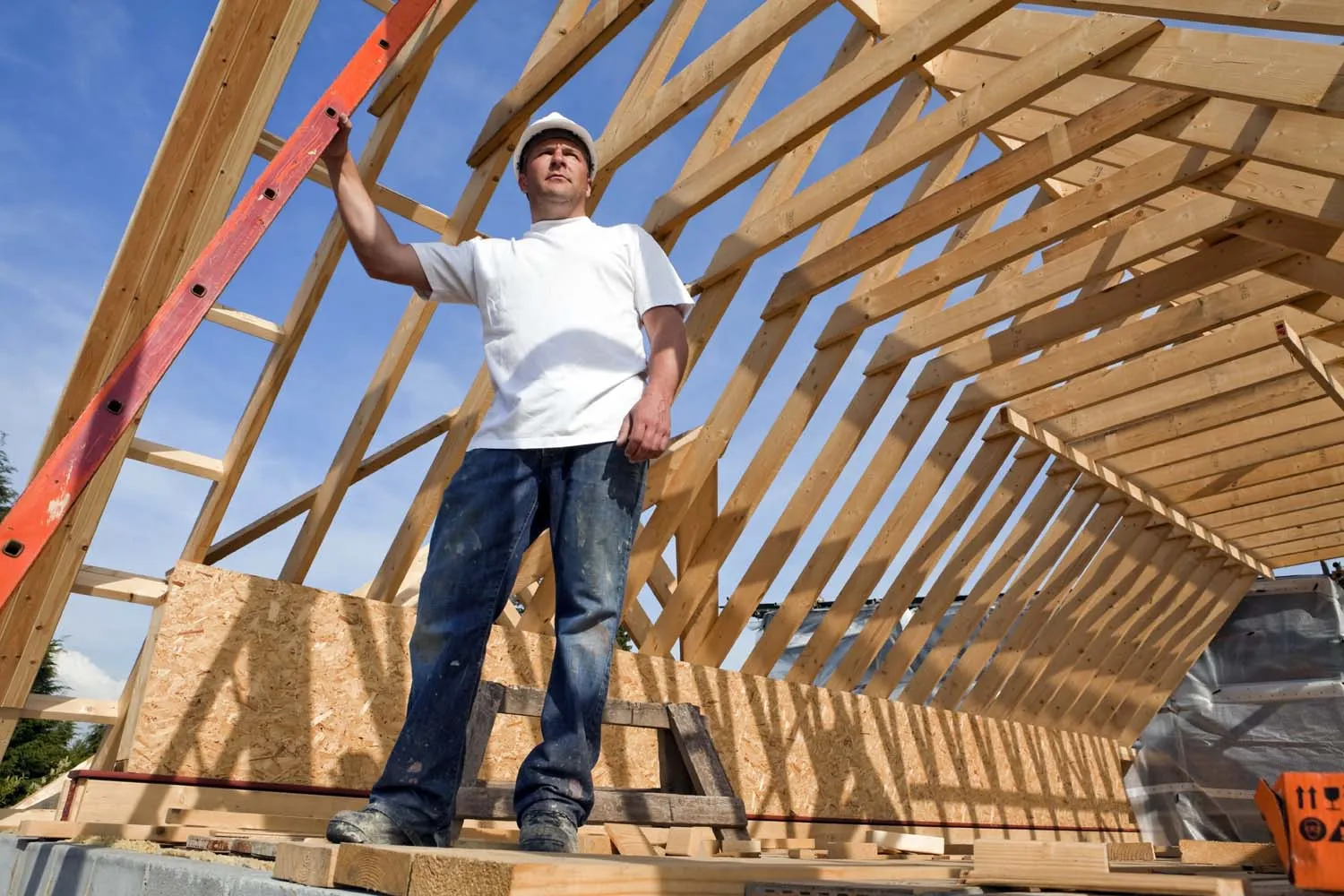

Изготовление каркаса

Для наглядности рассмотрим небольшой мастер-класс по установке ломаной крыши. Весь процесс пошагово выглядит следующим образом:

  1. На торцевую часть несущих стен раскатывается рубероид.
  2. По всему периметру сооружения поверх гидроизоляционного слоя устанавливается брус, который является мауэрлатом, с помощью анкеров фиксируется к перегородке.
  3. Сбиваются балки перекрытия, состоящие из трех досок, две из которых по ширине равны этому же параметру здания, а одна из них на 1 метр шире, выступает с каждой стороны за стены на 0,5 м.
  4. Сбитые лаги укладываются по пролету с промежутком 0,5 м, с обеих сторон крепятся к мауэрлату при помощи саморезов и металлических уголков.
  5. На уровне мауэрлата на балки перекрытия по уровню строго перпендикулярно устанавливаются и фиксируются опорные балки вдоль обеих перегородок. Элементы, расположенные на параллельных перегородках, верхними концами соединяются между собой доской.
  6. Выступающие доски из балок перекрытий с помощью укосин соединяются с верхними концами опорных балок под определенным углом, для фиксации используются металлические пластины.
  7. Сверху на укосины укладывается гидроизоляция, поверх которой располагается контробрешетка и обрешетка.
  8. Сверху по центру конструкции размещают конек на нужной высоте для обеспечения соответствующего угла наклона.
  9. Производится монтаж стропил, которые стыкуются между собой над коньковым прогоном.
  10. Далее выполняют действия, описанные в п. 7.
  11. Приступают к формированию фронтальной части. Для этого устанавливают выносы, зафиксированные с одной стороны к ближайшей балке перекрытия, посередине к фронтальному мауэрлату. Расстояние между ними и выступ за пределы стены составляет 0,5 м.
  12. На выносы устанавливаются фронтальные стойки с учетом планируемого посередине окна.
  13. Следующим этапом станет обшивка каркаса кровельными материалами.

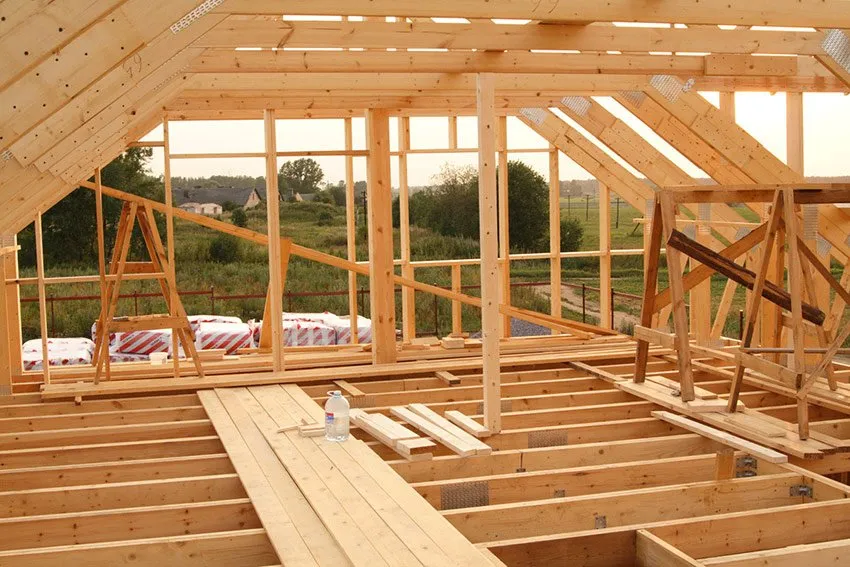

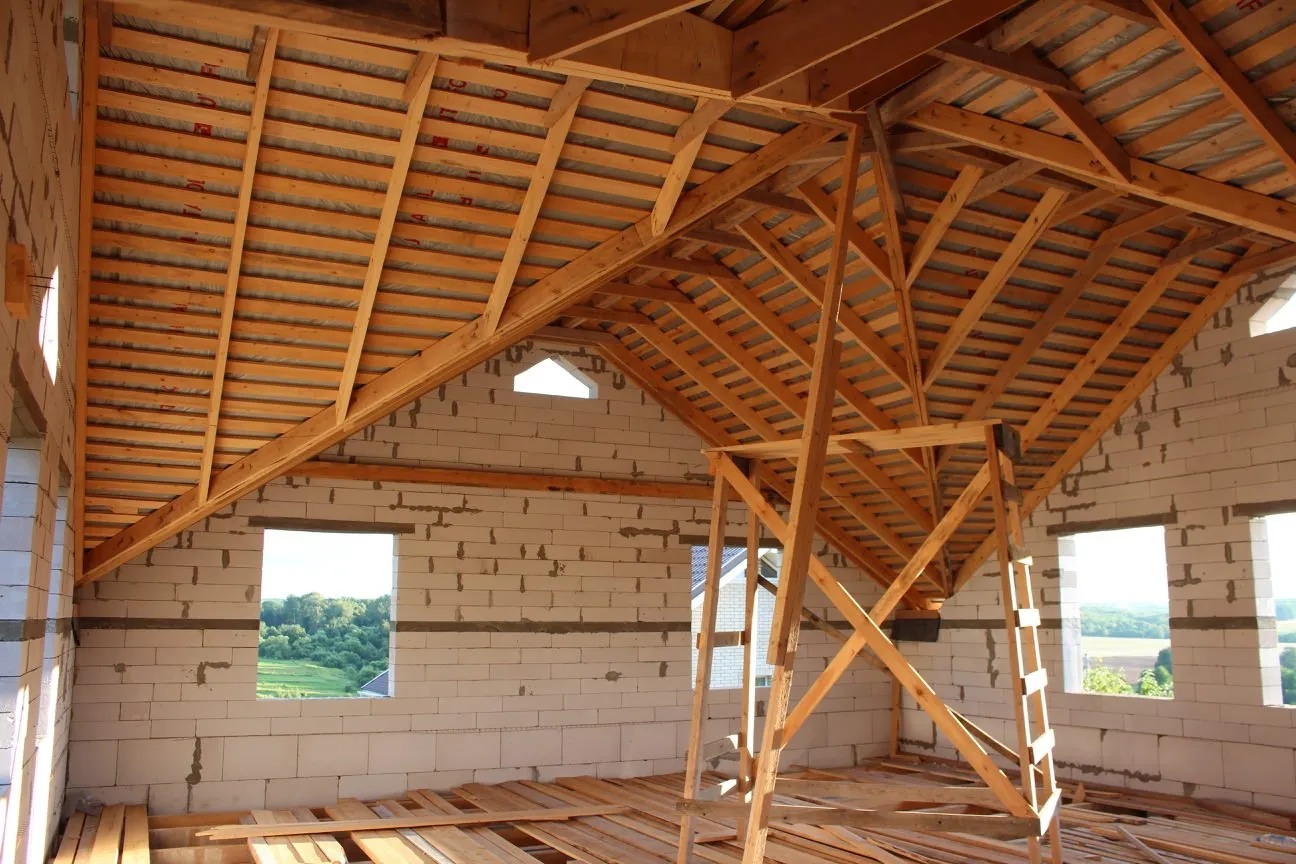

Каркас мансарды

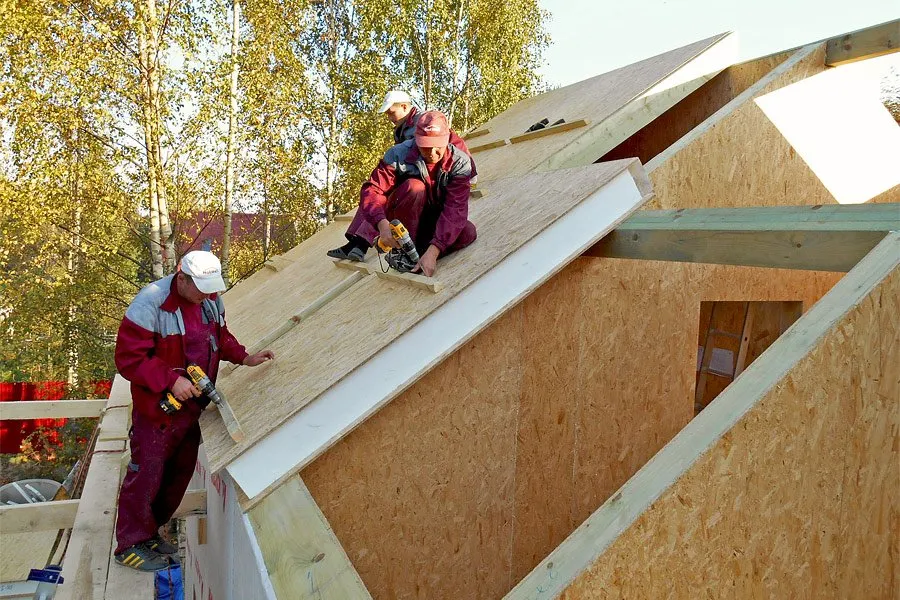

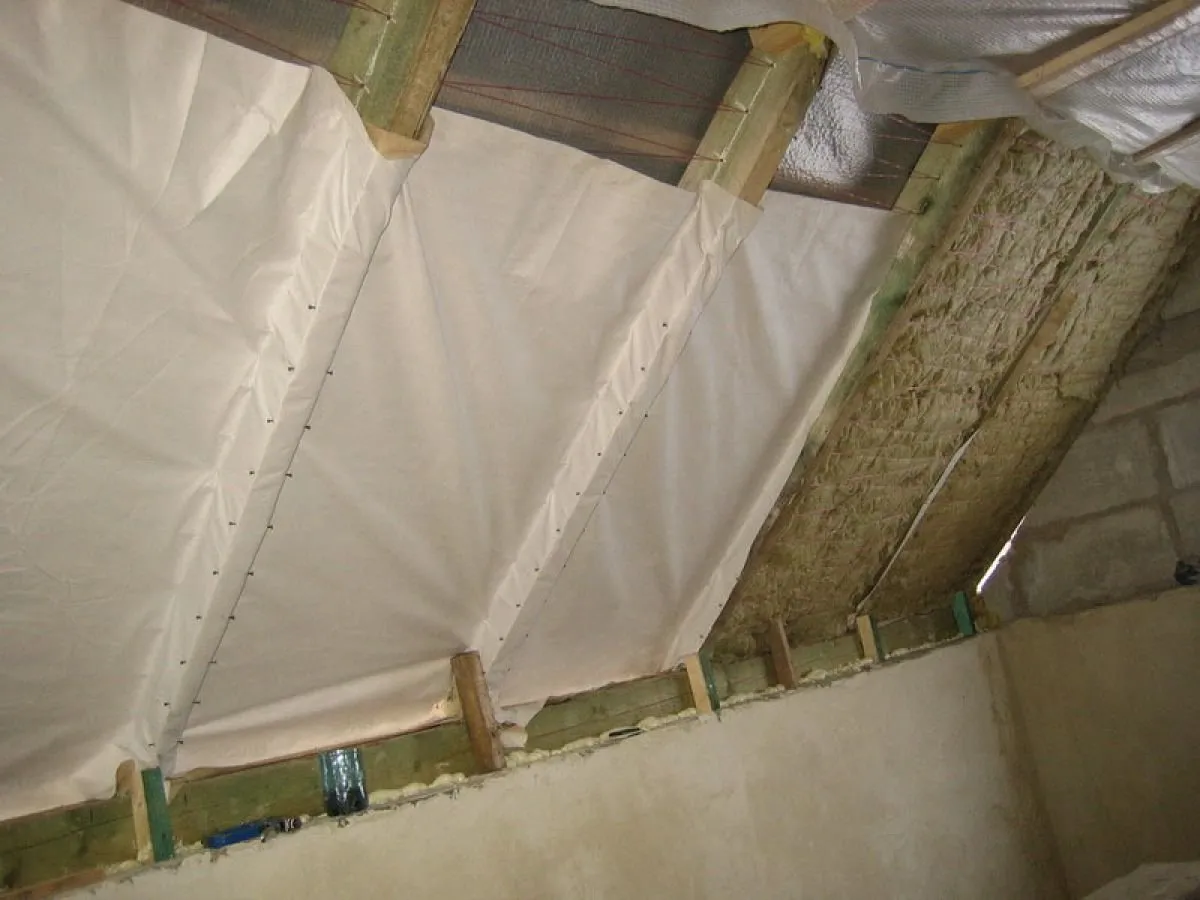

Утепление и пароизоляция

После установки стропильной системы, наружной обрешетки и контробрешетки, переходят к утеплению конструкции. Специалисты рекомендуют использовать минвату, которая хорошо сочетается с деревом, пропускает влагу, позволяет древесине дышать. Также для этих целей используют пенополистирольные плиты, пенополиуретан, эковату. Толщина слоя обычно находится в пределах 20-25 см, но иногда достигает 30 см. Процесс установки утеплителя сводится к следующему:

  1. Из выбранного для работы материала вырезаются соответствующие по размеру части.
  2. Утеплитель устанавливается между стропилами.
  3. Если ширины стропильных ног недостаточно, сверху набивают контробрешетку, укладывают второй уровень теплоизоляционных материалов.
  4. Сверху минеральную вату накрывают пароизоляцией. Для этого применяют однослойные, многослойные, отражающие пленки.
  5. Поверх полученной конструкции прибивают обрешетку.
  6. Выполняют внутреннюю отделку из гипсокартона, МДФ, ПВХ, других стройматериалов.

Утепление мансардной крыши

Монтаж обрешётки

Кровельный пирог имеет довольно сложную систему. Контробрешетка и обрешетка являются очень важными составляющими общей конструкции. Первый элемент представляет собой достаточно тонкие контррейки, которые отвечают за обеспечение крыши вентиляцией, второй – является основанием для крепления кровельного покрытия и отделочного материала.

Наружные монтажные работы начинаются после укладки слоя гидроизоляции на стропильные ноги. Установка контрреек сложностей не вызывает, они крепятся с тем же шагом, что и стропила. Поверх фиксируется решетка. В зависимости от используемого для покрытия стройматериала, ее располагают двумя способами:

  1. Сплошным. Доски укладывают вплотную друг к другу. Этот вариант используется для битумной черепицы, профнастила.
  2. Разреженным. Расстояние между брусьями составляет 50 – 60 см. Подходит под шифер и черепицу.

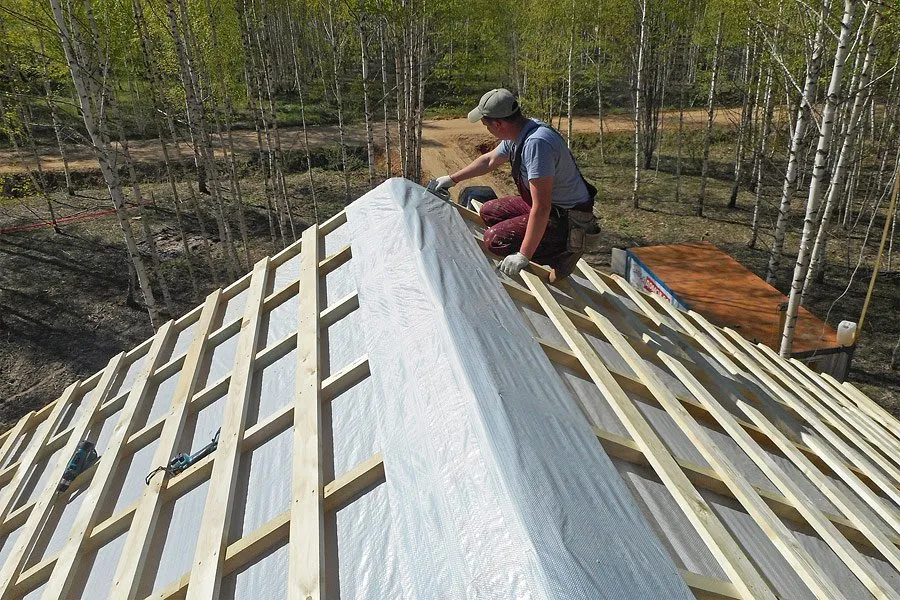

Монтаж обрешетки

Варианты для финишного покрытия

При выборе подходящего кровельного материала учитывают несколько моментов: эстетический, функциональный. С одной стороны, необходимо подчеркнуть дизайн здания, его стиль, с другой – обеспечить надежную защиту кровельного пирога от атмосферных осадков. При этом также учитывается вес покрытия, его долговечность. Производители стройматериалов выпускают много различных вариантов, удовлетворяющих разным требованиям заказчика, среди которых можно выделить:

  • Металлочерепица и профнастил. По сути, это стальной лист с разной фактурой, покрытый несколькими дополнительными слоями: цинковым, антикоррозийным, грунтовочным, полимерным, защитным. Этот материал пользуется спросом при отделке частных домов с мансардой.
  • Мягкая кровля. Для работы используют гибкую черепицу (гонт), рулонные покрытия, мембраны. Эти стройматериалы легко принимают нужную форму, не подвержены коррозии. Срок эксплуатации достигает 50 лет.
  • Медная кровля. Это самый дорогой вариант из всех существующих. Срок ее службы составляет 150-200 лет. Она не нуждается в ремонте и обслуживании.
  • Натуральная (керамическая, цементно-песчаная) черепица. Этот материал довольно медленно нагревается и остывает, что обеспечивает в зимний период сохранность тепла, а в летний – прохладу. Характеризуется хорошей шумоизоляцией.

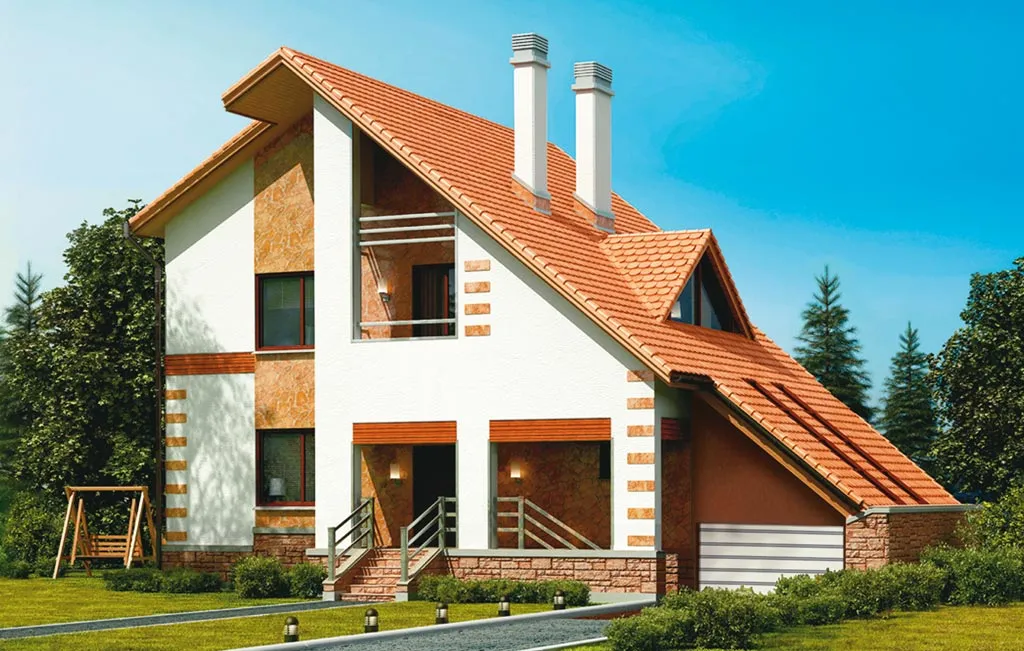

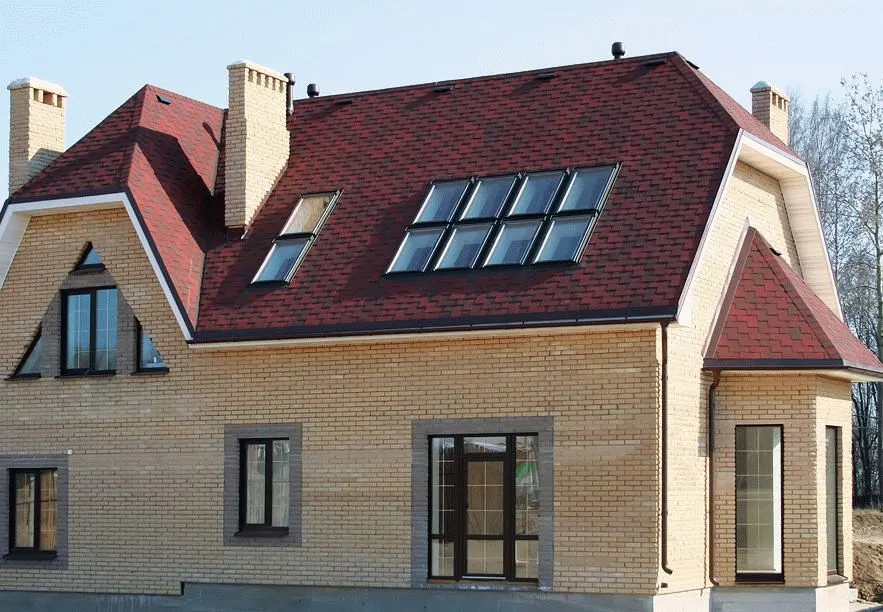

Большие окна

Разновидности мансардных крыш

Основные виды мансардных конструкций отличаются друг от друга конструктивными особенностями. Их можно разделить на две большие группы – одноуровневые и двухуровневые. Первые сочетаются с крышей любого типа (ломаной, двухскатной), вторые монтируются на смешанных опорах, предназначены для комнат на разных уровнях.

Односкатная

Простое устройство крыши из-за отсутствия конька и сложностей с его обустройством. Такие конструкции имеют нестандартный вид. На противоположных стенах разной высоты монтируют мауэрлат и закрепляют балки, образуется скос с углом наклона 30-45 °С. Делать его меньше нельзя, поскольку могут возникнуть сложности с оттоком снега, дождевой воды, что приведет к дополнительной нагрузке на опоры.

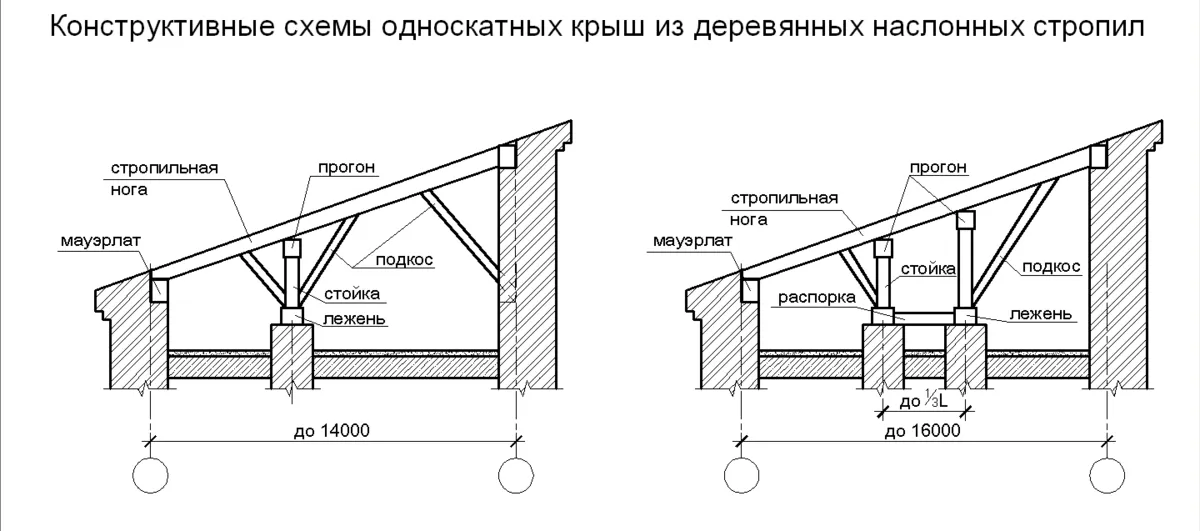

Чертеж односкатной крыши

Крыша под наклоном располагает к монтажу больших окон на высокой стене мансардного этажа. Простая и малозатратная конструкция имеет несколько существенных минусов. Помещением со стороны сужения будет неудобно пользоваться, возникнут ограничения в выборе его назначения. Перед тем как выбрать этот вариант для строительства, необходимо продумать эффективность использования комнаты.

Для строительства односкатной крыши потребуется несколько стропил. Их укладывают на стены с шагом в 1 метр. Между ними закладывают утеплитель и гидроизоляционный материал. Правильный монтаж – гарантия снижения тепловых затрат до минимума.

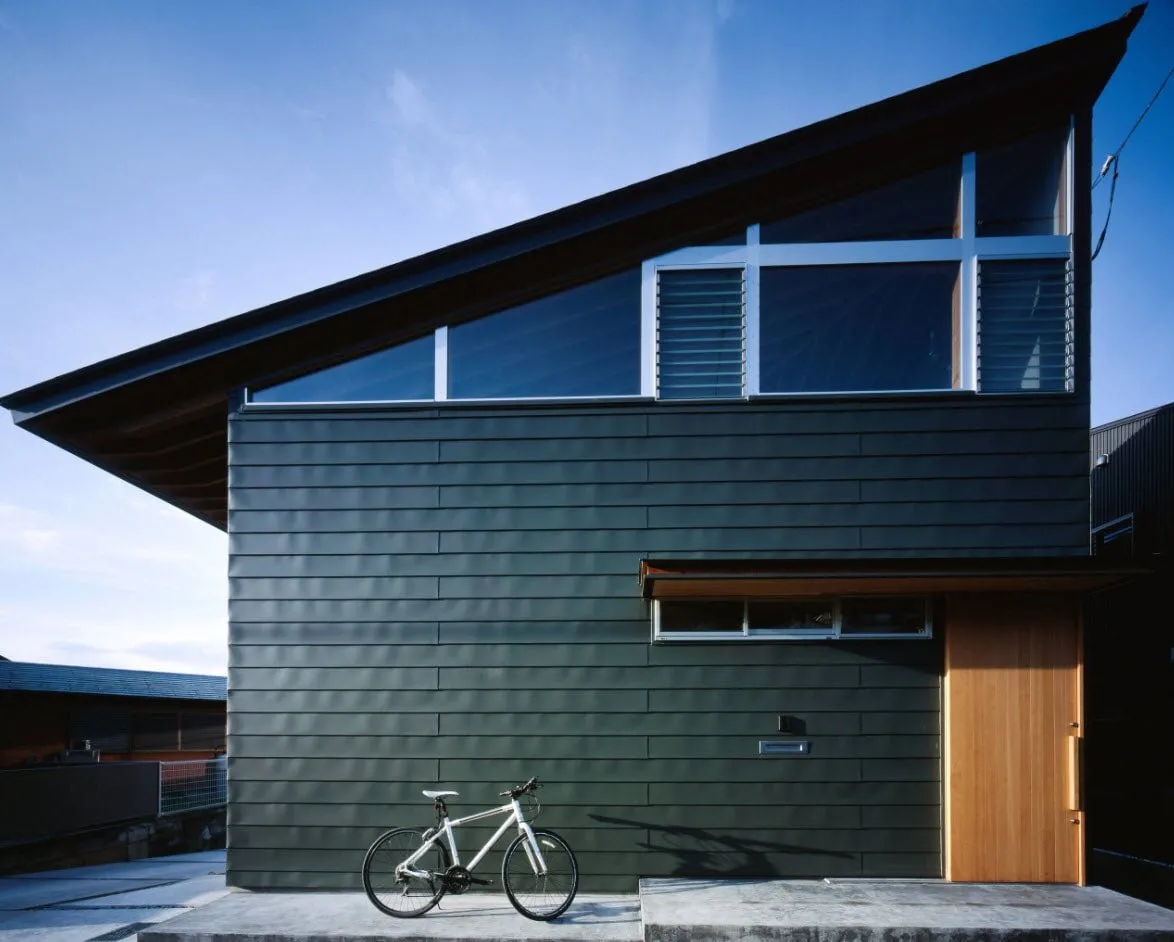

Односкатная крыша

Двускатная

Самый распространенный, экономичный вариант крыши. Ее легко устанавливать и обслуживать. Традиционная форма – двухскатная ровная, подходит для одноэтажного строительства, имеет вид классического треугольника.

Чертеж двускатной крыши

Из-за особенностей конструкции – наличия скатов с двух сторон, возникают сложности с оформлением интерьера в жилой комнате (невозможно расположить высокую мебель, ощущение сдавленности). Решить проблему поможет рациональное использование углов, к примеру, для кровати или смена плана на начальной стадии строительства – поднятие стропильной системы на нужную высоту.

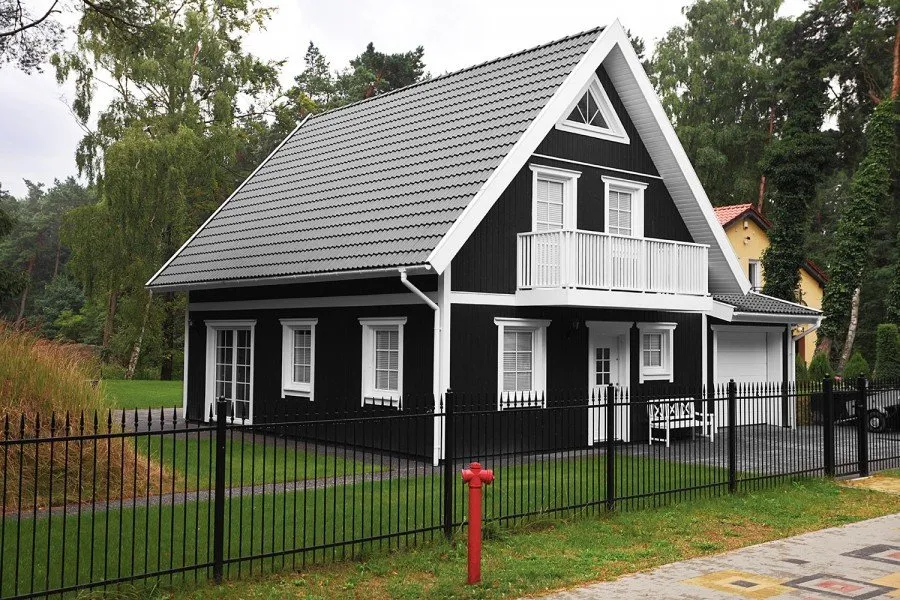

Двускатная крыша

Ломаная

Каждый скат делают из двух частей, скрепленных между собой под определенным углом. Такой излом позволяет сделать мансардное помещение комфортным. Одинаковый размер основания дома и ломаная кровля позволяют увеличить на 50% жилое пространство мансардного этажа, в отличие от простой двухскатной конструкции.

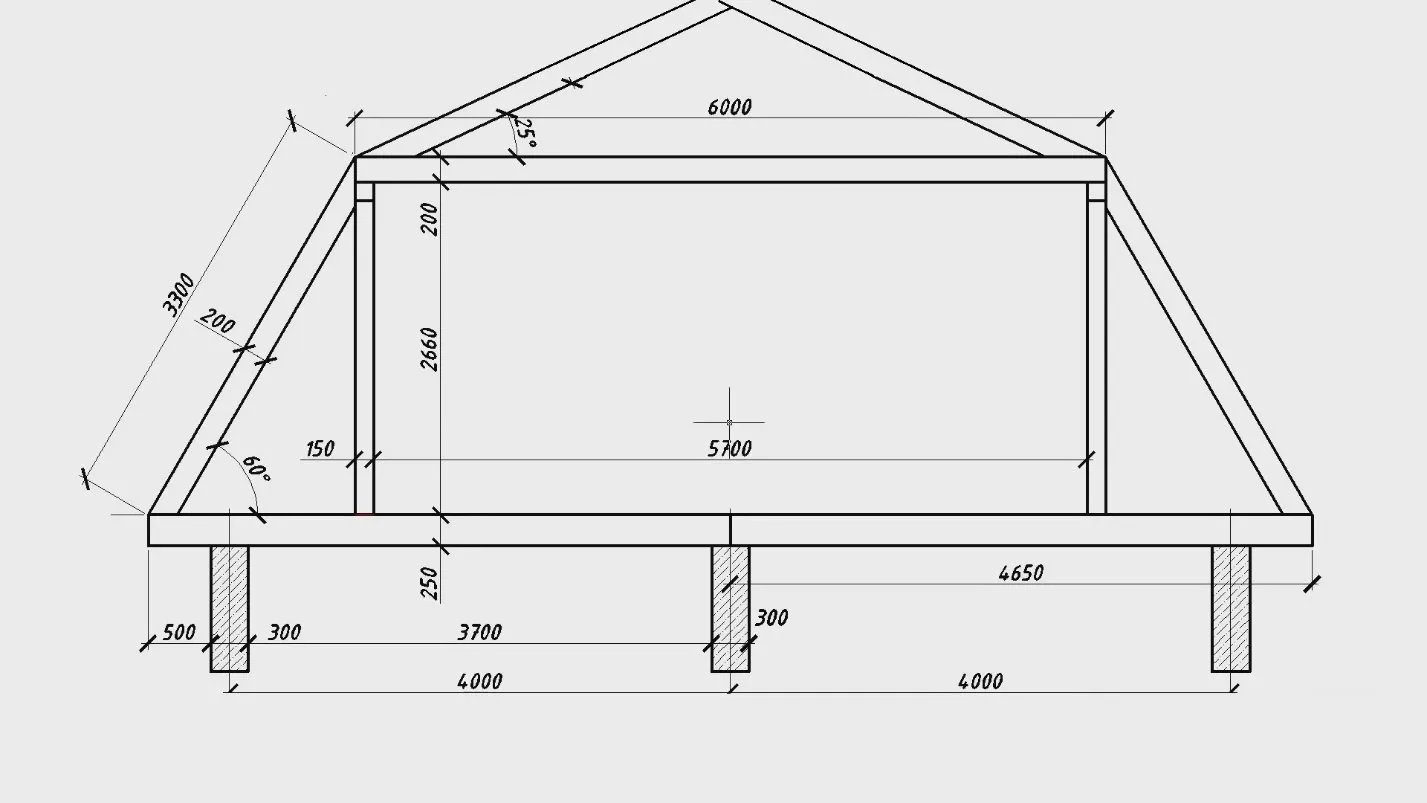

Чертеж ломаной крыши

Полезную площадь увеличивают нижние части, крутая верхушка сокращает затраты на кровельные материалы. Высокие потолки в помещениях под такой крышей дают ощущение свободы и пространства.

Конструкция ломаной крыши сложная, поскольку требует создания массивного стропильного каркаса. Она больше подходит для квадратных домов. Особое внимание необходимо уделить составлению чертежа. От точности произведенных расчетов будет зависеть долговечность, надежность ломаной крыши. Необходимо учесть следующие факторы:

  • Вес кровельного материала;
  • Нагрузку изоляционных компонентов;
  • Шаг обрешетки, стропил;
  • Вес решетчатой конструкции и контробрешетки;
  • Угол наклона скатов;
  • Длину скатов от конька до карнизов;
  • Вероятные нагрузки (сезонные, временные и прочие).

Ломаная крыша

С выносными консолями

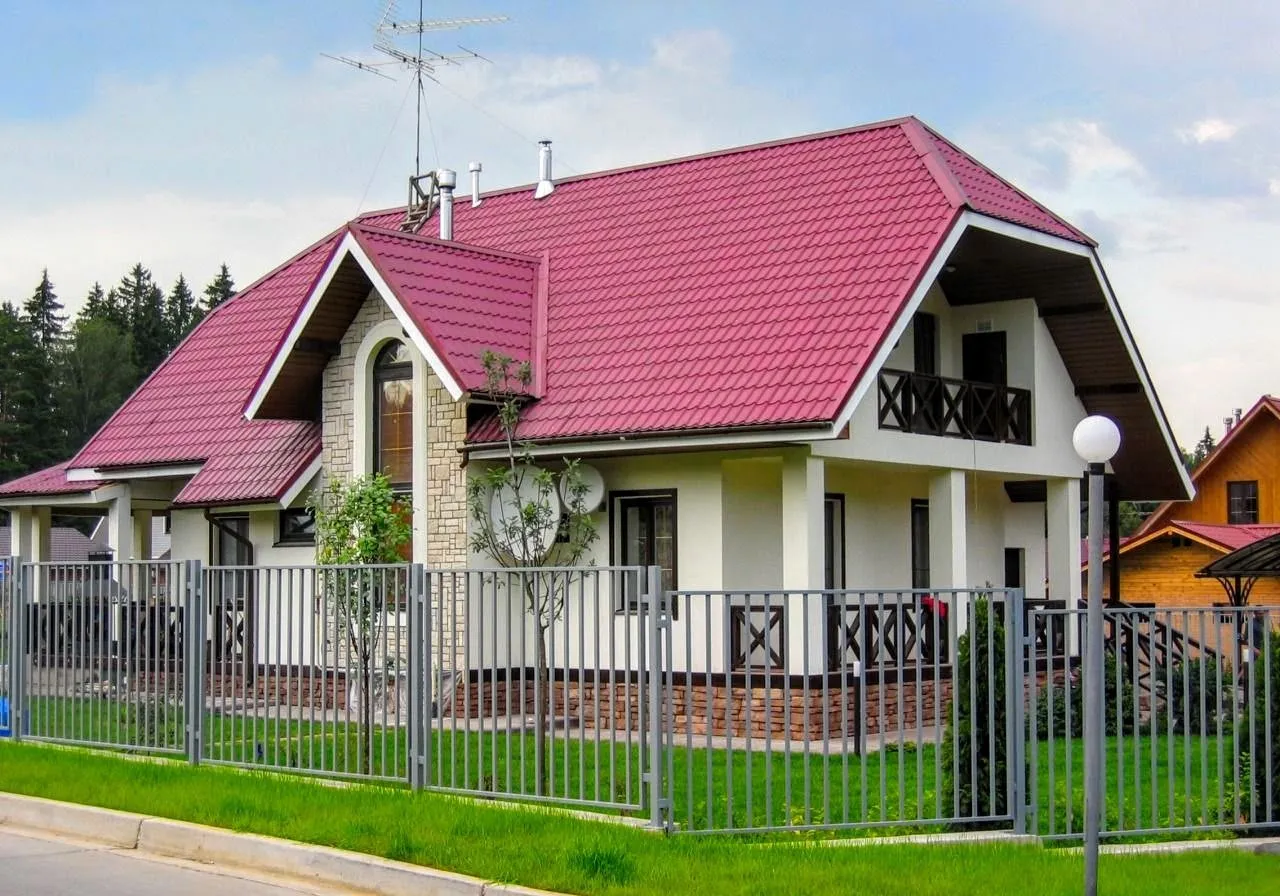

Популярный вариант мансардной крыши, несмотря на сложность проектирования. Главное преимущество – возможность расширить пространство за счет смещения к краю одной из сторон комнаты. Конструкция позволяет выдвинуть внешнюю вертикальную стену за пределы фасада и сделать в ней большие окна.

Помимо плюсов, крыши с выносными консолями имеют существенные недостатки – сложность монтажа, большие затраты на стройматериалы. С одной стороны расположена большая скатная плоскость, а с другой – их уже две. Под широким выступом можно сделать навес для машины или крыльца, закрытую террасу.

Крыша с выносными консолями

Двухуровневая

В домах с высокой крышей, более 5 метров, есть возможность оборудовать разноуровневую площадку на мансардном этаже. Это могут быть две раздельные комнаты, соединенные лестницей, большая студия со ступеньками, гардеробная из нескольких отсеков.

Отдельно такую надстройку не делают. Двухуровневые комнаты необходимо планировать заранее, еще на этапе проектирования, обязательно учитывая особенности фундамента. Схема стропильной системы сложная, разрабатывается с учетом асимметричного расположения скатов.

Особенно точно необходимо делать расчеты для второго уровня мансарды, поскольку опираться он будет на колонны. Используя преимущество панорамного освещения таких конструкций, можно создавать на мансарде оранжереи, зимние сады.

Двухуровневая крыша

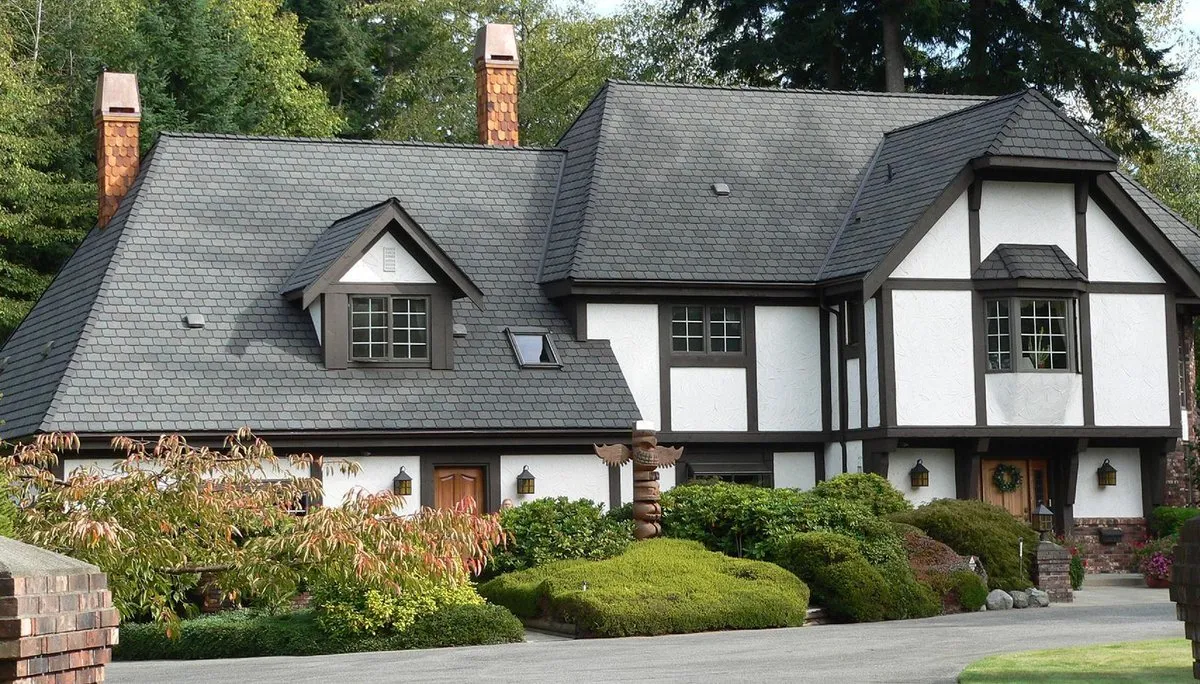

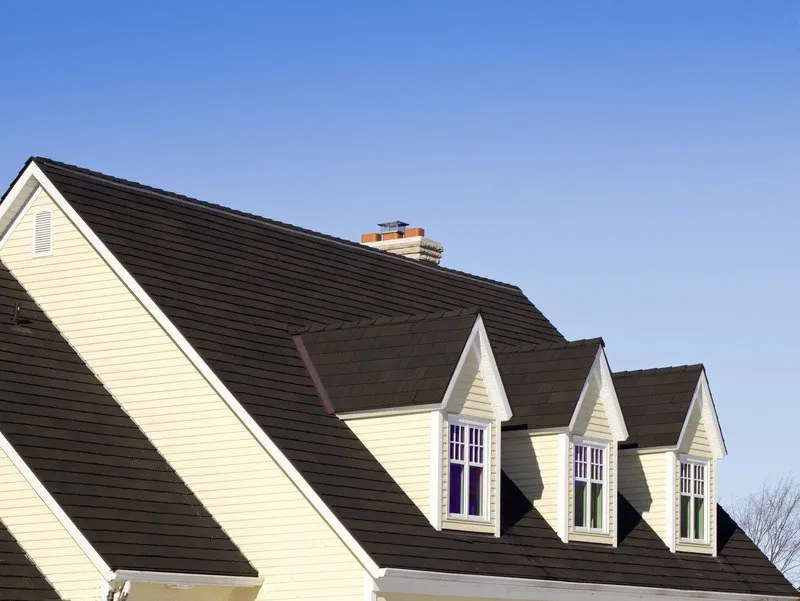

Многощипцовая кровля

Отличается от стандартных вариантов наличием нескольких фронтонов (3 и более). Крыша выглядит презентабельно и массивно, благодаря нескольким отделам, особенно если отделка соответствует стилевому архитектурному решению.

Многощипцовая система состоит из отдельных скатов, соединенных в одну конструкцию. Часть стены между спусками называется щипцом. У обычных мансардных крыш их всего два. Изделия из нескольких фронтонов могут быть различной сложности и выполнены в разных вариациях. Может быть отведено место для пристройки, увеличена часть стены для панорамного окна.

Многощипцовая крыша

Монтаж такой крыши сложный и затратный. Стройматериалов потребуется гораздо больше, чем на возведение стандартной системы. Из-за большой пощади, сложной конфигурации остается большое количество обрезков и остатков кровельных материалов. Но такие отрицательные моменты с лихвой компенсируют следующие преимущества многощипцовых систем:

  • Высокая несущая способность;
  • Высокая стойкость к внешним воздействиям (порыв ветра, снегопад, яркое солнце);
  • Простота обслуживания. Из-за большого уклона скатов на них не задерживается дождевая вода, мусор;
  • Высокий конек. Возможность обустроить под ним жилые комнаты.

Четырёхскатная

Система крыши имеет четыре ската. Они могут быть одинаковыми по типу шатровой кровли, попарно идентичными. В первом случае обеспечить доступ дневного света через стандартные оконные конструкции не получится, потребуется установка мансардных проемов, зенитных фонарей.

К проектированию любого типа четырехскатной крыши необходимо подходить ответственно. Конструкции имеют много узлов примыкания, требуют надежных стен, прочного фундамента. В зависимости от дизайна коттеджа, особенностей оформления участка, выбирают вид крыши основного здания.

Вальмовая

Такая кровля состоит из двух пар скатов трапециевидных и треугольных. Конек в верхней части короче в 2 раза или на 3/4, чем сам дом. Конструкция будет долговечной и внешне привлекательной при правильном проектировании и соблюдении определенных требований к мембранам и брусу.

Конструкция вальмовой крыши

Вальмовая, полувальмовая крыша имеет интересное строение, которое положительно сказывается на восприятии потолка внутри комнаты. Он кажется более высоким. Преимущество вальмовой кровли заключается в следующем:

  • Визуально увеличивает внутреннее пространство, оставляя вид с фасада неизменным;
  • Возможность создать панорамное освещение;
  • Устойчивость к ветрам благодаря особенной форме скатов;
  • Конструкция повышенной жесткости долговечна и безопасна.

Вальмовая крыша

Шатровая

Сооружается над строением с равносторонними несущими стенами, с квадратным типом фундамента. Все скаты имеют одинаковый размер. Главное отличие такой кровли – полное отсутствие конька. Его функцию выполняет центральная опора, в вершине которой смыкаются стропила. Шатровая крыша выполняется в различных вариантах, но у всех типов должны присутствовать нарожники, мауэрлат, лежень, вертикальная стойка, накосные стропила.

Отсутствие фронтонов уменьшает проектную стоимость конструкции, нет необходимости нагружать фундамент. Происходит равномерный прогрев крыши и отход талых вод. Из недостатков можно выделить сложную стропильную систему. Любой узел из большого количества элементов может потерять устойчивость.

Шатровая крыша

Асимметричная

Оригинальное, нетрадиционное решение имеет массу преимуществ, связанных не только с внешними характеристиками. Правильно расположенные скаты решают вопросы энергосбережения, компактности, экономии стройматериалов. Такие крыши возводят над неполными верхними этажами и мансардами, площадь которых меньше первого уровня.

Стильная, оригинальная конструкция удобна и проста в проектировании. Такой дом можно увязать с любым рельефом и ландшафтным дизайном. На мансардном этаже под асимметричной кровлей удобно устанавливать технологическое оборудование – системы вентиляции, отопления, солнечные батареи. Популярностью пользуются следующие виды крыш:

  • Обычная асимметричная;
  • Частично ломаная;
  • С коньком по центру;
  • Со смещением конька.

Крыша дома

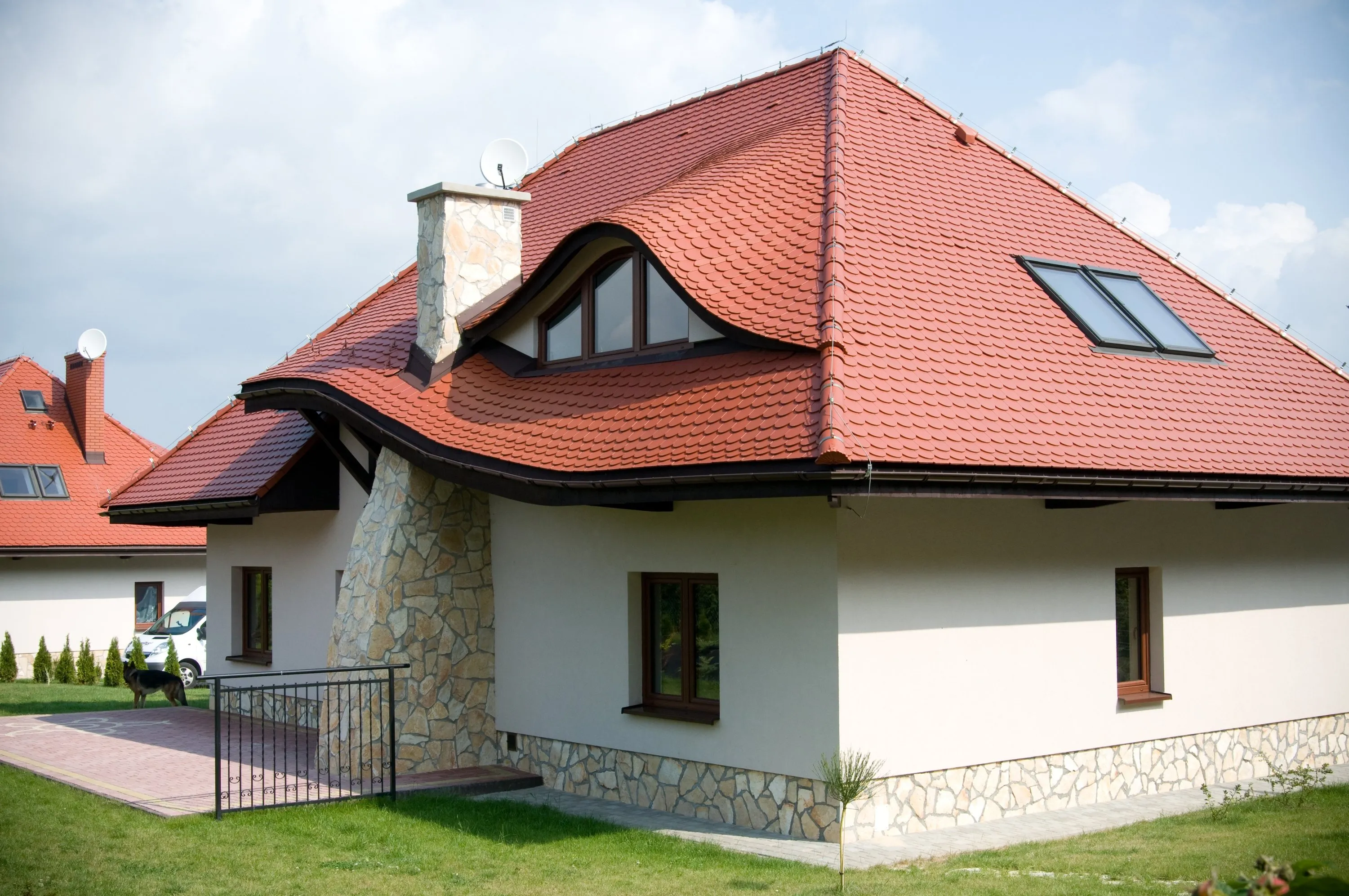

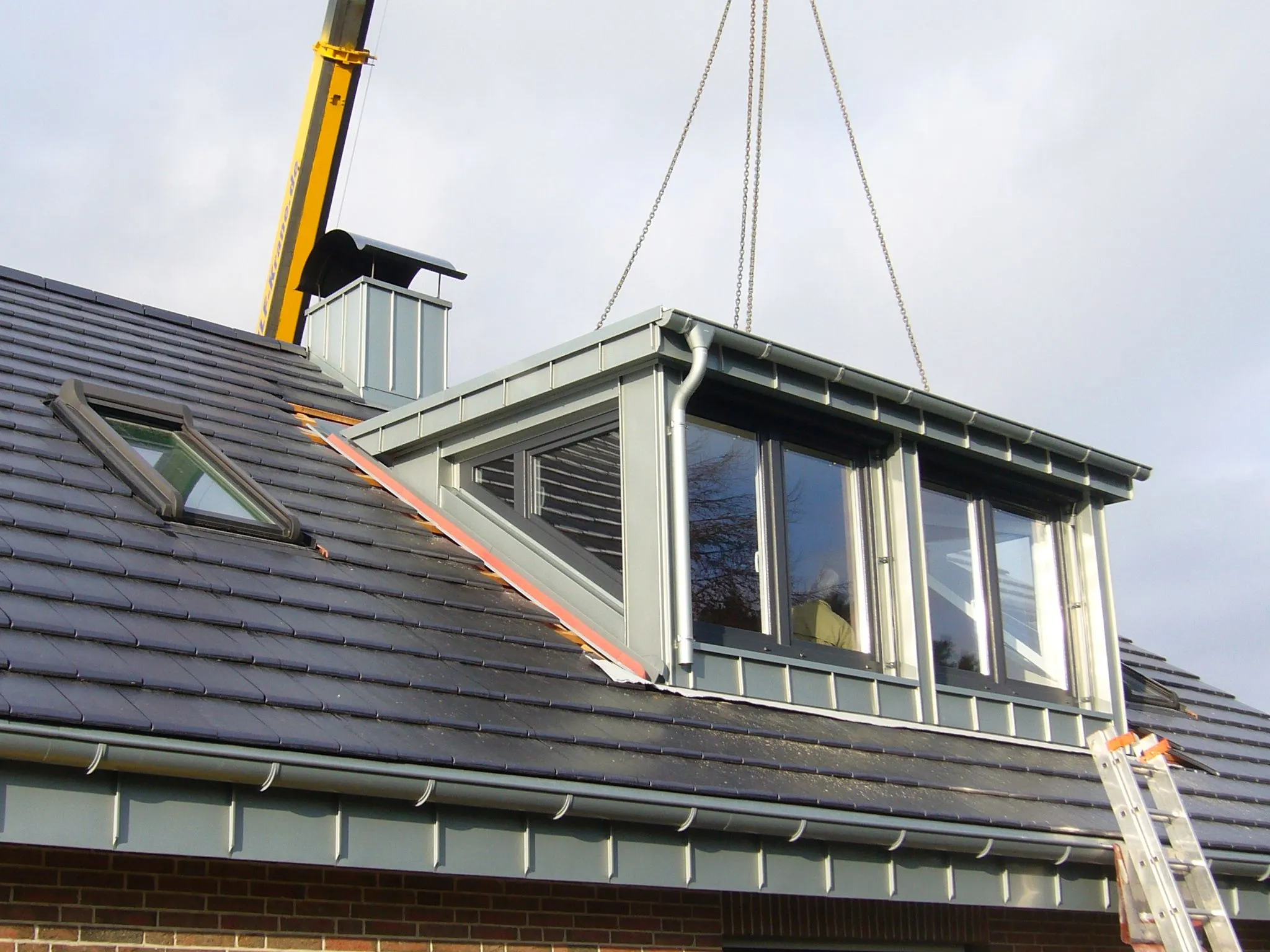

С «кукушкой»

Небольшой выступ на мансардном этаже – «кукушка», имеет свою архитектурную систему. Элемент сопряжен с основной кровлей, покрыт такой же крышей. Перед тем как включать его в проект, следует убедиться в такой необходимости, поскольку он уменьшит прочность стропильной системы, может стать причиной проникновения воды на мансарду.

«Кукушка» на крыше выполняет не только декоративные функции. Конструкция дает возможность добавить одно или несколько окон, повышает практичность комнаты. Дополнительную площадь можно использовать в любых бытовых целях. Такую пристройку можно сделать своими руками в следующих вариациях:

  • Арочная;
  • Вальмовая;
  • С одним или двумя скатами.

Крыша с кукушкой

Г-образная

Последовательность строительства Г-образной крыши будет отличаться в зависимости от ширины фронтонов и их соответствия друг другу. Строительная система состоит из двух, врезающихся друг в друга двухскатных крыш. Они соединяются под углом 90 °С в самом сложном узле.

Кровля Г-образной постройки может быть различной сложности. Торцевые стены простой конструкции имеют одинаковую ширину, фронтоны сложной имеют различные габариты. Процесс стыкования в этом случае усложняет разная высота коньков. Часто такие крыши делают ломаными, с различной высотой двускатных половин.

Г-образная крыша

Использование СИП-панелей для мансардной крыши

Формирование крыши над мансардой из СИП-панелей – самый удобный способ. Согласно проекту, созданному с учетом такой методики, кровлю не потребуется дополнительно утеплять. Для внешней отделки можно использовать любой материал. Крыша в любом случае будет прочной и ровной.

При наличии подходящего инструмента и определенных навыков легко возвести своими руками простую крышу или сложной конфигурации, с несколькими окнами, разного размера коньками. Теплая крыша из СИП-панелей может кардинально улучшить условия проживания в уже существующей постройке.

Крыша из СИП-панелей

При составлении проекта необходимо учесть возможные трудности при возведении конструкции. Кровля будет иметь много стыков, что может негативно сказаться на ее прочности. Из-за большого количества остатков конструктивов возрастут финансовые траты. Для создания несущих каркасов потребуется больше бруса и другого вспомогательного материала.

Дизайн: внутренняя отделка мансардного этажа

Создать бюджетный, функциональный интерьер на мансардном этаже можно с помощью различных материалов. Чаще стены обшивают гипсокартоном, вагонкой, фанерой. Современное проектирование позволяет сделать помещение над основным домом в любых архитектурных направлениях.

Внутренний дизайн мансарды будет зависеть от назначения комнаты. Если дом построен из дерева, из такого же материала должна быть и внутренняя отделка. Эко стиль – наиболее выигрышный вариант. Переоборудовать простой чердак можно под любую комнату. Из верхнего этажа получится отлично освещенный кабинет, просторная гардеробная, комната отдыха, игровая для детей.

Внутренняя отделка

Привычная высокая мебель для мансарды не подойдет. Это должны быть только самые необходимые предметы. Громоздкие диваны будут смотреться нелепо в комнате с низкими потолками. Хорошо будут выглядеть модульные конструкции, невысокие пуфы.

Заключение

Мансардная крыша имеет как достоинства, так и недостатки. Во время составления проекта необходимо учесть все нюансы, чтоб окончательно убедиться в ее необходимости. Просто переделать чердак будет недостаточно, его необходимо перепланировать, сделать надежную кровлю и теплоизоляцию.

Сколько стоит монтаж мансардной крыши?


Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.

Видео. мансардный этаж

Добавить комментарий
