Маркировка, виды и проверка стартеров для ламп дневного света

Конструкция газоразрядных ламп обеспечивает надежное и стабильное освещение, причем их срок службы существенно превосходит стандартные лампочки накаливания.

Функции стартера в лампах газоразрядного типа

Независимо от модификации ламп дневного света, основной функцией стартера является их запуск. Он входит в общую структуру пускорегулирующего устройства, питается от сетевого переменного тока с рабочей частотой 50 Гц.

Активация осветительного прибора заключается в подаче на его контактные клеммы повышенного напряжения. Стандартное пусковое устройство внешне выглядит в виде небольшой стеклянной колбы, заполненную изнутри смесью инертных газов. Сама колба защищена от возможных повреждений пластиковым или металлическим корпусом. Снизу к подведены два электрода, которые и обеспечивают контакт с проводами лампы. Некоторые корпуса оборудуются смотровым окошком.

По мнению специалистов, стартеры для люминесцентных ламп обладает повышенной чувствительностью и чаще чем другие компоненты выходит из строя. В таких случаях лампу становится невозможно запустить, и она не будет работать. В случае необходимости этот компонент легко заменить своими руками.

Основными функциями стартера в системе ПРА являются следующие:

• Немедленное включение в работу при подаче питающего напряжения.
• Прогревает электроды.
• Замыкает и размыкает биметаллическую пластину.
• Передает повышенный ток к местам образования дуги.
• Через него ток поступает к дросселю.

Следует помнить, что прямое включение лампы без стартера приводит к снижению срока службы и преждевременному выходу из строя. Эти компоненты бывают электромагнитными или электронными и выбираются в зависимости от конструкции источника света.

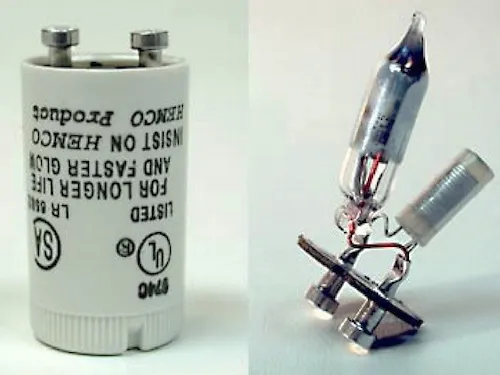

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

• Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
• Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
• Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
• Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

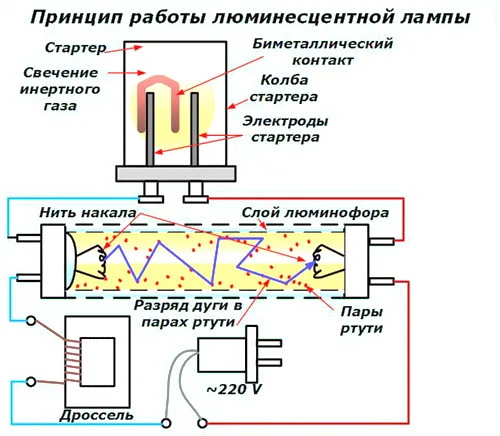

Принцип действия

Действие стартера неразрывно связано с работой всей люминесцентной лампы и происходит в следующем порядке:

• Перед началом работы электроды разомкнуты.
• После подачи напряжения из сети, внутри колбы возникает тлеющий разряд с параметрами тока 20-50 мА.
• Разряд начинает воздействовать на биметаллические электроды, постепенно выполняя их разогрев.
• Под действием нагрева электроды изгибаются, после чего тлеющий разряд прекращается и далее происходит замыкание электрической цепи внутри лампы.
• По замкнутой цепи начинается движение электрического тока, разогревающего дроссель и катоды самой лампы.
• После прекращения тлеющего разряда начинается постепенное остывание биметаллических электродов. В результате, они размыкаются, разгибаются и цепь разрывается.
• Все предыдущие действия привели к появлению высокого импульсного напряжения, воздействующего на дроссель. Сам дроссель обладает индуктивностью, под влиянием котором лампа начинает зажигаться.
• Постепенно свечение лампы возрастает и достигает нормы. Поскольку стартер подключен параллельно с лампой, ему уже недостаточно напряжения для создания нового тлеющего разряда, поскольку весь ток уходит на поддержку свечения. Поэтому электроды остаются разомкнутыми, а лампа все равно продолжает работать.

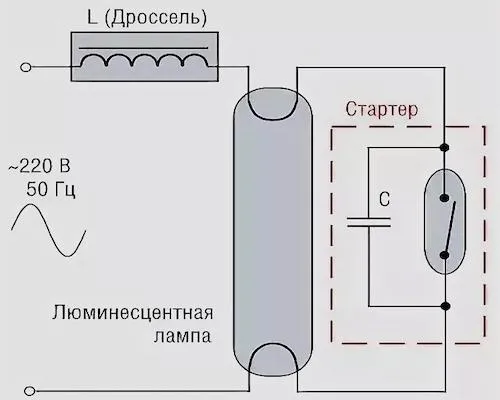

Схема подключения

Независимо от конструкции лампы, каждая схема подключения использует стартер. Обычно используются источники света на 36-40 Вт с соответствующим пусковым устройством.

Порядок действий будет одинаковым для всех люминесцентных ламп:

• Каждый осветительный прибор оборудуется выходными контактами, установленными с торцов и соединенными с нитями накаливания. Снаружи они выглядят в виде небольших штырьков, к которым параллельно подключается стартер.
• Для подключения пускового устройства используется один из контактов, расположенных на обеих сторонах лампы.
• К контактам, оставшимся свободными, параллельно с электрической сетью подключается дроссель.
• Конденсатор подключается в последнюю очередь параллельно с питающими контактами. Он защищает от сетевых помех и компенсирует реактивную мощность.

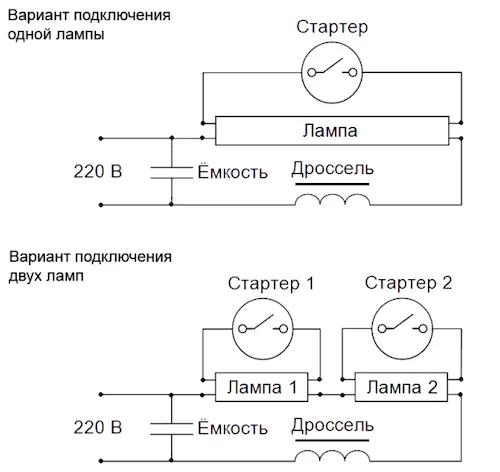

Различия в подключении становятся заметными при использовании разного количества источников света, для которых используется отдельная схема. Их особенности проявляются в следующем:

• При использовании одной лампы стартер подключается параллельно, а дроссель – последовательно между лампой и источником питания. На входных контактах может быть установлен конденсатор, улучшающий параметры электрического тока.
• В случае использования нескольких лампочек, они последовательно подключаются к питанию вместе с дросселем. Далее, к каждой лампе параллельно подключается стартер. Важным условием является равенство суммарной мощности всех подключенных компонентов, мощности используемого дросселя.

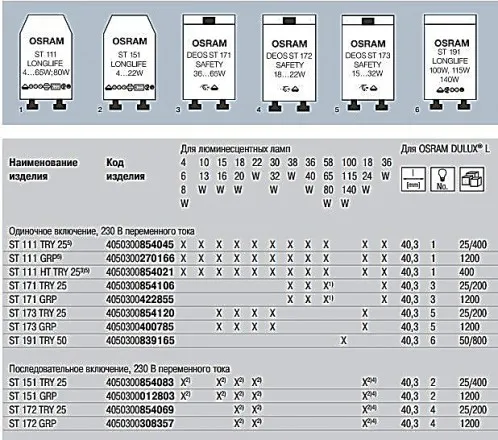

Параметры и маркировка

Выбирая пусковое устройство, необходимо обратить особое внимание на его параметры и технические характеристики:

• Сроки эксплуатации, установленные производителями. По этому показателю лидируют компании Osram и Phillips, чья продукция способна выдерживать не менее 6 тысяч циклов включения и выключения. Однако, на практике этот параметр не всегда соблюдается по объективным причинам, например, из-за скачков сетевого напряжения.
• Температурный диапазон рабочего режима. Обычно устанавливается в пределах 5-55С. Если требуется использовать светильники за пределами установленных норм, то для этих случаев понадобятся специальные стартеры с гораздо более высокой стоимостью.
• Временной промежуток, при котором катоды полноценно прогреваются. Этим фактором определяется период нахождения биметаллических электродов в замкнутом положении. У разных производителей данный показатель может существенно отличаться.
• Разновидности и модификации конденсаторов, задействованных в том или ином устройстве. От его конструкции во многом зависит срок эксплуатации прибора.
• Номинальное рабочее напряжение. Данная характеристика должна обязательно проверяться, поскольку прибор, рассчитанный на 127 В и подключенный к светильнику на 220 В, сразу же выйдет из строя.

Все параметры отображаются в маркировке устройства. У отечественных приборов она выглядит следующим образом:

• Буква «С» указывает на принадлежность к категории стартеров.
• Цифры, стоящие впереди буквы «С», обозначают мощность лампы, для которой предназначен данный стартер.
• Цифры, нанесенные позади буквы «С», соответствуют параметрам рабочего напряжения, например, 127 или 220.

Таким образом, маркировка 60С-220, приведенная в качестве примера, указывает на устройство, которое является стартером для люминесцентной лампы мощностью 60 Вт, работающей от сети 220 В.

Проверка технического состояния стартера

В случае каких-либо неисправностей осветительного прибора с лампами дневного света, очень часто требуется отдельно проверить работоспособность стартера. В общей конструкции он определяется как довольно простая деталь с небольшими размерами. Поломка пускателя приносит массу проблем, в первую очередь связанных с прекращением работы всей лампы.

Частой причиной неисправности служит изношенная лампа тлеющего разряда или биметаллическая контактная пластина. Внешне это проявляется отказом при запуске или миганием во время работы. Устройство не запускается ни со второй попытки, ни с последующих, поскольку для пуска всей лампы недостаточно напряжения.

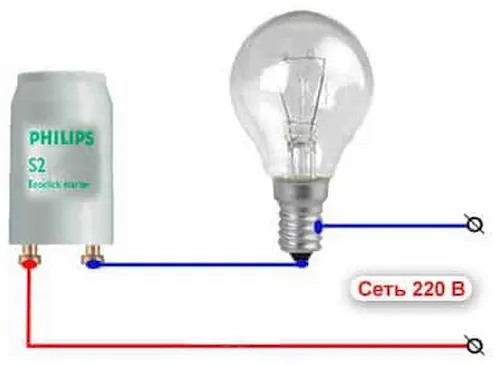

Наиболее простым способом проверки является полная замена стартера другим устройством такого же типа. Если после этого лампа нормально включится и заработает, значит причина была именно в пускателе. В данной ситуации измерительные приборы не требуются, однако при отсутствии запасной детали придется создавать простейшую проверочную схему с последовательным соединением стартера и лампы накаливания. После этого через розетку подключить питание 220 В.

Для подобной схемы лучше всего подойдут маломощные лампочки на 40 или 60 ватт. После включения они загораются, а затем со щелчком периодически отключаются на короткое время. Это указывает на исправность стартера и нормальную работу его контактов. Если же лампочка горит постоянно и не моргает или она не зажглась вовсе, следовательно пускатель нерабочий и его необходимо заменить.

В большинстве случаев можно обойтись одной лишь заменой, и лампа вновь заработает. Однако, если стартер точно исправен, а светильник все равно не работает, необходимо последовательно проверять дроссель и другие компоненты схемы.

Можно ли заменить Фитолампу на лампу дневного света?

Да, в некоторых случаях можно заменить фитолампу на лампу дневного света, но нужно учитывать, что они имеют различные характеристики, которые могут влиять на рост и здоровье растений.

Фитолампы специально разработаны для растений и обеспечивают им спектр света, необходимый для фотосинтеза и роста. Они обычно имеют спектр света с дополнительным количеством красного и синего света, что способствует лучшему росту растений. Однако, фитолампы могут быть довольно дорогими.

С другой стороны, лампы дневного света могут быть более доступными и дешевыми. Они имеют более широкий спектр света, который может быть ближе к естественному солнечному свету. Таким образом, лампы дневного света могут быть подходящей заменой для фитоламп в некоторых случаях.

Однако, стоит учитывать, что лампы дневного света могут не обеспечивать оптимальный спектр света для роста и развития растений. Если вы замените фитолампу на лампу дневного света, необходимо выбирать лампу с более высокой температурой цвета (более 5000K), чтобы обеспечить более белый свет с большим количеством синего света, что может быть полезно для растений.

Кроме того, при замене фитолампы на лампу дневного света стоит также учитывать мощность лампы и расстояние от растений до источника света. Лампы дневного света могут иметь более низкую мощность, поэтому их нужно устанавливать ближе к растениям или использовать их в большем количестве, чтобы обеспечить достаточное количество света для растений.

В целом, замена фитолампы на лампу дневного света может быть возможна, но нужно учитывать различные факторы, которые могут влиять на рост и здоровье растений. Если вы не уверены в своих знаниях, лучше обратиться к профессионалам, чтобы получить рекомендации и консультацию по

…получить рекомендации и консультацию по выбору наилучшего источника света для ваших растений.

Кроме того, стоит учитывать, что для определенных видов растений (например, для растений, которые нуждаются в дополнительном количестве красного света в период цветения или для растений, которые нуждаются в более высоком уровне освещения), может быть необходимо использовать специализированные фитолампы, а не лампы дневного света.

Наконец, необходимо помнить, что важным фактором при выращивании растений является не только свет, но и другие условия, такие как температура, влажность, качество почвы и правильный режим полива. Поэтому, чтобы добиться здорового роста и процветания ваших растений, необходимо учитывать все эти факторы и поддерживать оптимальные условия для каждого вида растений.
