Ламинат, как выбранный для пола вариант финишной отделки, набирает все большую популярность сегодня, благодаря своей красоте и способности воссоздать естественный вид. Но стоит помнить, что по теплопроводности он значительно уступает настоящей древесине.

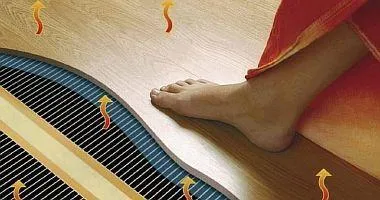

Фото — Инфракрасный плёночный пол под ламинат

Эффективное решение данной проблемы — установить тёплый плёночный пол под ламинат, он отлично подходит для данного напольного покрытия.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

  • конвекция — тепло передаётся воздухом от предмета к предмету;
  • лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Лучи имеют различную длину, часть их, проходя через половое покрытие, обогревает предметы вокруг. Поэтому, не разрешается над обогревательными элементами устанавливать мебель.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

  1. В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
  2. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
  3. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
  4. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
  5. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
  6. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
  7. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
  8. Равномерное прогревание помещения. Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека.
  9. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
  10. Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
  11. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх.

Есть и минусы у таких полов, но их значительно меньше.

  1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
  2. Риск возникновения короткого замыкания при проникновении воды.
  3. Система зависит от подачи электроэнергии.
  4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

  1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
  2. Клемм для соединений схемы.
  3. Термодатчика — он отвечает за уровень нагрева.
  4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
  5. Часто в наборе присутствует кабель необходимого размера.
  6.  Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх. Важно, чтобы она не проводила ток.  Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

  • Ламинат — половое покрытие.
  • Подложка — подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а воду задерживает, что немаловажно.
  • Теплоотражающий материал — его предназначение, снижение тепло-потерь. Обязательное условие — должен быть токо не проводимым. Подойдёт пенополиэтиленовая изоляция или подложка из пробки, имеющая отражающий слой.
  • Основа пола — твёрдая и ровная. Для этого, бетонную основу можно залить нивелирующим составом, а на деревянную постелить фанеру.

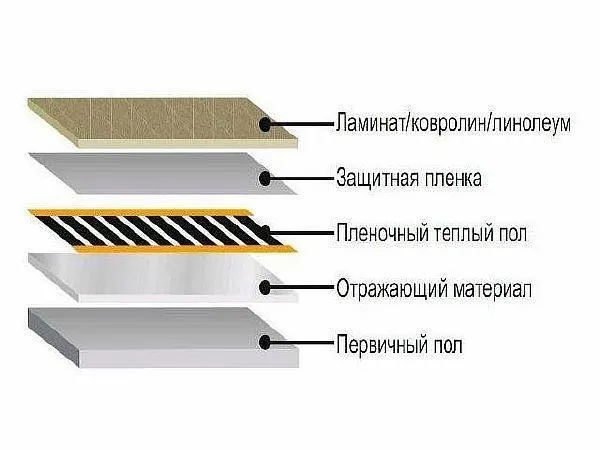

Фото — Структура плёночного тёплого пола под ламинат

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

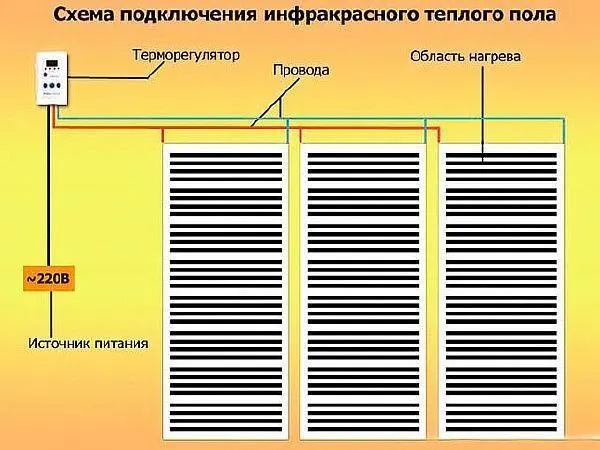

Фото — Схема инфракрасного тёплого пола под ламинат

Помимо этого, следует продумать расположение кабельных коммуникаций системы:

  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

  • Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Точно составленная схема, позволит сделать правильно расчёт в потребности материала и комплектующих, и облегчит  монтаж пола с подогревом под ламинат.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы.

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

  • обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
  • иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
  • оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
  • не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
  • быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

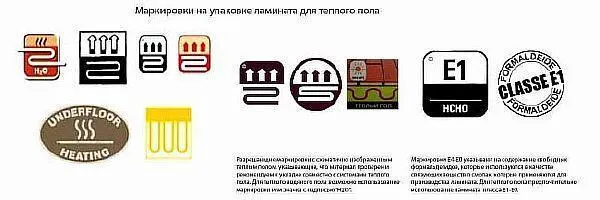

Фото — Маркировка ламината, пригодного для использования с тёплым полом

Технология укладки

Главное достоинство инфракрасного плёночного пола перед другими видами — простота, и возможность самостоятельной установки.

И стелить финишное покрытие не составит труда домашним умельцам без опыта данной работы.

Подготовка основания и укладка теплоизоляции

Перед монтажом инфракрасного тёплого пола нужно провести следующие работы: подготовить основу и произвести гидроизоляцию.

Важно! Основание должно быть ровным и твёрдым, с уклоном не больше 2 мм на 1 метр.

Необходимо тщательно проверить основание на наличие трещин и неровностей. При обнаружении, их следует зашпаклевать, и дать просохнуть. После этого, поверхность нужно хорошо очистить от мусора и пыли (вымести или пропылесосить).

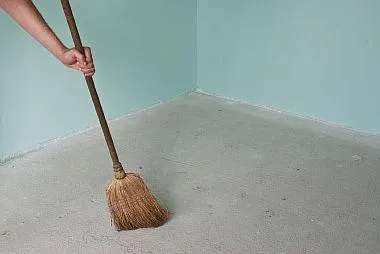

ФОТО - Очистка основания под тёплый пол от мусора

При значительных перепадах в бетонном основании, проще залить стяжку из нивелирующего состава.

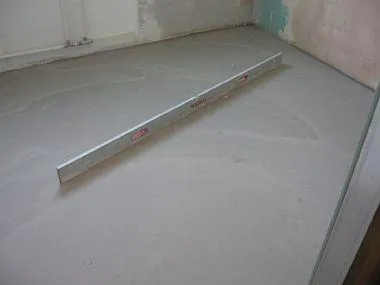

Фото — Заливка стяжки под плёночный пол

Следующий этап — укладка изоляционного и теплоизоляционного материала. Он укладывается по всему периметру до самых стен, даже там, где не будет располагаться нагревательный элемент.

Изолятором может, служит пенополиэтилен или пробка, имеющая отражающий слой. Использовать алюминиевую фольгу нельзя, она проводит ток. Расстилается изоляция фольгирующей стороной вверх.

Фото — Укладка изоляционного материала

 Подложка под плёнку должна иметь толщину 3 — 4 мм, это важно, так как в ней будут делаться борозды для прокладки кабеля. Чтобы, она не смещалась при последующих действиях, следует закрепить её степлером и соединить полосы двойным металлизированным скотчем.

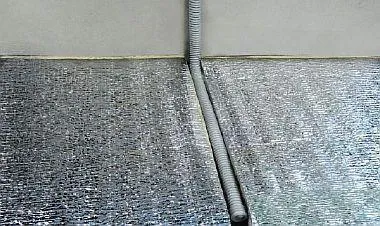

Далее, в изоляционном материале вырезается углубление под датчик температуры.

Укладка плёночных инфракрасных излучателей

Раскладывать нагревательную плёнку необходимо в соответствии имеющейся схемы. Делать монтаж следует аккуратно, чтобы не нарушить целостность нагревательного полотна. Плёнку рекомендовано раскраивать ножницами, по предназначенным для этого полосам.

Располагаются элементы нагрева от стены и мебели на расстоянии не меньше 20 см, а от приборов обогрева 1 метр. Это необходимо, чтобы избежать перегрева пола и выхода его из строя.

Класть плёночные элементы нужно медными шинами вниз, после этого зафиксировать на скотч. Допустимая длина нагревательных полос не больше 8 метров.

Нельзя укладывать плёнку на хлёст, расстояние между полосами 50 мм. Для минимизации расходов на проводку, укладывать плёнку следует по направлению к термостату, тесть вдоль большой стены.

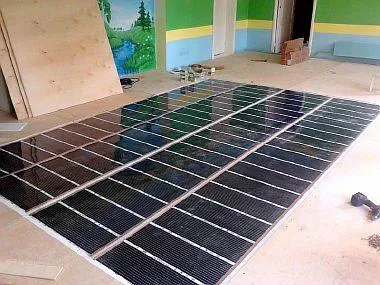

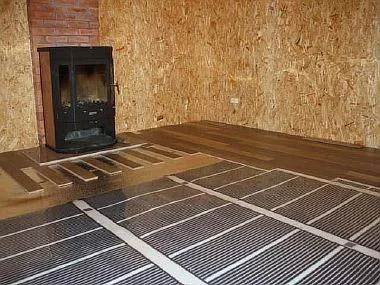

Фото — Укладка нагревательной плёнки

Затем нужно провести действия по изоляции участков, где была разрезана токоведущая шина, в местах, не предназначенных для коммуникации кабеля. Для этих целей, необходимо применять битумную ленту, её лучше плотно прижать со всех сторон для хорошей герметизации.

Подключение термодатчика

Размещать термодатчик нужно по центру полотна, на чёрной карбоновой полосе. В данном месте, в подложке, в момент её укладки на основание сделать углубление для него, а также кабельные каналы.

Фиксировать корпус следует битумной лентой. Когда датчик установлен и выведены провода к терморегулятору, плёнка кладётся обратно и крепится на скотч. Теперь можно устанавливать клеммы.

Фото — Подключение термодатчика

Установка клемм и подключение кабеля

В точках, где пол подключается к электропитанию, устанавливаются клеммы. Для этого, верх её следует вставить в специальную прорезь, а вторую пластинку оставить снизу плёнки снаружи. С помощью плоскогубцев, аккуратно, но хорошо обжать клипсу, чтобы обеспечить контактное соединение с серебреной частью медной шины.

Есть некоторые модели плёночных полов, в которых предусмотрен другой способ соединения клемм — заклёпки, это указано в инструкции.

Следующее действие — подключение кабеля. Проводящие провода необходимо зачистить, вставить в клемму и зажать плоскогубцами. Требуется изолировать клеммы, для этого полоски битумного скотча нужно наклеить сверху и снизу, и тщательно соединить. Для хорошей герметичности узла, удалить все пузырьки воздуха.

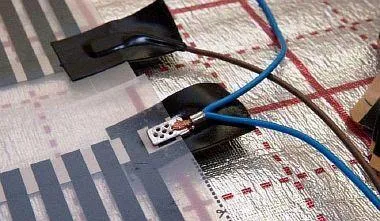

Фото — Установка клемм и подсоединение кабеля

Примите к сведению! Битумная лента обладает свойствами нагреваться в момент первого включения в электросеть, и принимать форму защищаемого узла, тем самым создавая максимальную герметизацию.

Подключение терморегулятора

Половое покрытие — ламинат, требует точности при регулировке температуры, поэтому лучше брать электронное устройство, а не механическое. Терморегулятор имеет блок управления, который оснащён специальными разъёмами, для присоединения проводов. По технологии монтажа пола с обогревом подразумевается, что все провода должны сходиться в одну точку, где расположен прибор.

Чтобы исключить ошибки при подключении проводов, в инструкции разработана пиктограмма, где обозначены участки имеющие заземление, нагрузку и напряжение.

Важно! Не допускается скручивание проводов, так как это может спровоцировать перегрев конструкции.

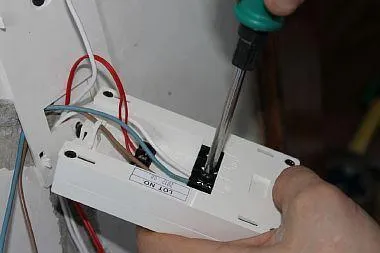

Фото — Установка терморегулятора

После подключения кабелей, они укладываются в специально подготовленные пазы. Терморегулятор приделывается на запланированное место, удобное для пользования. Теперь можно начинать испытание пола на работоспособность.

К сведению! У электронных терморегуляторов есть два прибора, один для определения температуры воздуха, а второй — пола.

Есть следующие варианты работы тёплого пола:

  1. Использование показаний только датчика пола. К примеру, включается обогрев при температуре меньше 25 градусов, а выключение задаётся — когда достигается 29 градусов.
  2. Использование показаний двух устройств. Планируется, что включатся обогрев, будет при 23 градусов в помещении, а выключаться — при достижении 26 градусов воздуха, или в соответствии с показаниями прибора пола — 30 градусов.

При поломке датчика пола требуется его замена, для этого придётся разобрать половое покрытие. Чтобы не прибегать к таким трудоёмким процессам, лучше запастись дополнительным прибором и приделать его при монтаже, как запасной вариант, выведя провода к терморегулятору.

В случаи выхода из строя основного датчика, просто отсоединить сломанный от терморегулятора и присоединить запасной.

Первый запуск системы

Перед укладкой полового покрытия — ламината, требуется убедиться в правильности функционирования пола.

Сначала, нужно проверить целостность системы и затем осуществить её пуск. Тестовая температура может быть небольшая, так как главная цель теста — проверка соединений инфракрасного пола. При отсутствии перегревания элементов и искрения, можно говорить, что плёнка качественная, и соединения проведено правильно. Если же, выявлены какие-то неполадки, то после их устранения нужно повторить запуск.

Затем, система отключается от электропитания, и можно выполнять укладку ламината.

Как уложить ламинат

Перед монтажом ламината, чтобы вода не попадала на нагревательные элементы, следует застелить их изоляционным материалом. Достаточно для этого, положить пластиковую плёнку 200 мкм, она защитит от влаги, но не задержит ИК-излучение. Так как, гидроизоляция имеет не значительную толщину, то она не изменит рельеф поверхности.

Материал нарезать на полосы нужной длины, и положить сверху греющей плёнки, делая незначительный на хлёст. Выступать по краям он должен на 10 — 20 см. Обязательно нужно проклеить швы скотчем, чтобы при укладке ламината не произошёл сдвиг.

После того, как гидроизоляция расстелена, можно начинать укладывать ламинат. Монтаж ламината на плёночный пол необходимо производить аккуратно, в мягкой обуви, чтобы случайно не повредить плёнку.

Ламинированные панели класть прямо на полиэтиленовую плёнку, не требуется укладка дополнительной подложки. Каждая доска имеет замковый механизм, поэтому нужно соединить панели под углом, потом опустить до щелчка. Если появился зазор, достаточно постучать резиновым молотком. Доски соединяются между собой узкими сторонами, а затем скрепляются уложенные полосы. После полного завершения монтажа плитки, по периметру площади устанавливается плинтус, под него прячется вся проводка.

Фото — Монтаж ламината

Важно! При укладке ламината необходимо делать зазоры у стен, так как ламинат будет расширяться от температурных перепадов.

По окончанию укладывания ламината, можно включить и проверить, как работает инфракрасный плёночный пол. Однако, для адаптации ламината к новым условиям, не следует включать подогрев сразу на полную силу.

Сначала, стоит установить показатели в приделах 15 — 20 градусов, и прибавлять каждый день по 5 градусов, пока система не выйдет на полную мощность.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

  • не подключать к сети пленку, свернутую в рулон;
  • монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
  • при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
  • при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Видео инструкции

Смотрите видео

Теплый пол под ламинат за 1час ЛЕГКО и ПРОСТО

Видео

Тёплый пол под ламинат — это легко.

Видео

Ламинат.Укладка под 45 градусов, на пленочный теплый пол.Мариуполь.

Видео

✅ Подключение инфракрасного теплого пола. Установка теплого пола под ламинат [Видео]

Как сделать инфракрасный теплый пол под линолеум?


Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

  1. Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.

  2. Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.

  3. Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.

  4. Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.

  5. Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.

  6. Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.
