Монтаж водяного теплого пола под плитку — это один из наиболее известных и востребованных методов обогрева. Появление металлопластиковых труб существенно упростило и ускорило процесс установки этой системы отопления.

Что нужно для установки теплого водяного полаЧто нужно для установки теплого водяного пола

Оптимальный вариант

Если по поводу установки водяного теплого пола в квартире остаются вопросы, то для частного дома – это наиболее экономичный и приемлемый вариант. Тем более, если производить монтаж системы самостоятельно, своими руками, что значительно сокращает расходы на оплату специалистов.

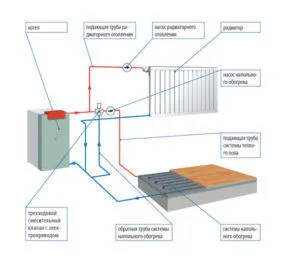

Схема теплого водяного пола в домеСхема теплого водяного пола в доме

В чем преимущества такого вида отопления перед другими? Теплый пол был и остается самым комфортным видом дополнительного отопления в наших климатических условиях:

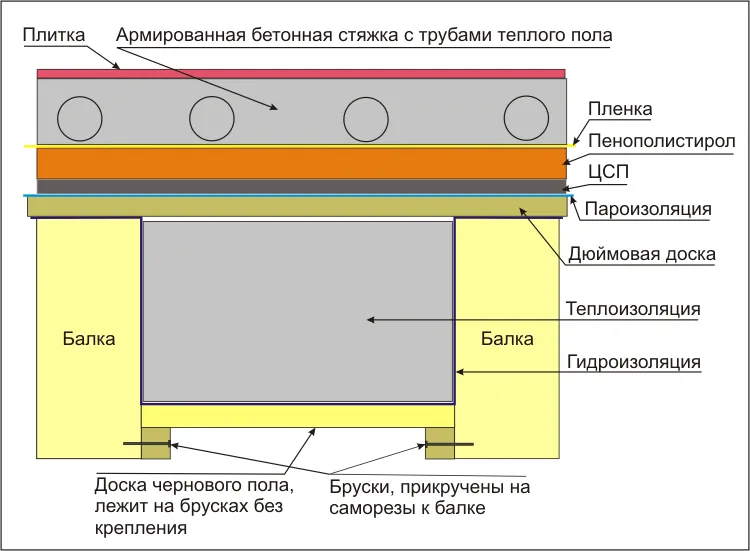

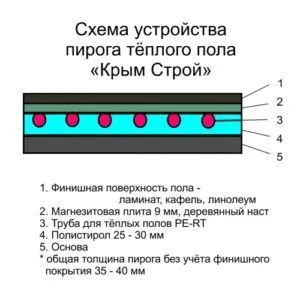

Схема устройства пирога теплого полаСхема устройства пирога теплого пола
  • Позволит обогреть большую площадь дома при ощутимой экономии электроэнергии.
  • При соблюдении технологии укладки труб и заливки стяжки способен прослужить до 50 лет.
  • Позволяет поддерживать оптимальный баланс влажности в помещении, что особенно актуально для домов на низких фундаментах, для квартир на первых этажах, для влажных помещений вроде санузлов и ванных комнат.
  • Не генерирует электромагнитное излучение.
  • Иногда это единственно возможный вариант дополнительного отопления в сырых помещениях, где любая электропроводка не прослужит и 5 лет.

Недостатки системы:

  • Технические сложности в виде укладки труб и толстой цементной стяжки. Монтаж системы – длительный и трудоемкий процесс.
    Циркуляция теплого воздуха в комнате
  • Для квартир в многоэтажных домах требуется специальный проект и разрешение по подключению в систему централизованного отопления.
  • Если технология укладки или заливки произведена с нарушениями, система может давать течь.
  • При поломке вся система перестанет функционировать.
  • Ремонт водяного пола осложняется наличием бетонной стяжки.

Оценивать функциональность водяного теплого пола можно долго. И все же более надежной системы дополнительного отопления найти трудно.

Водяной пол

Классический вариант водяного пола под плитку своими руками предполагает монтаж труб, которые будут проводить горячую воду и цементную стяжку. Толщина стяжки зависит от диаметра выбранных труб и может быть от 7 до 17 см. Обязательно наличие гидроизолирующего и теплоизолирующего материала.

Монтаж теплого водяного пола своими руками

Общие правила

Общие правила сборки теплого водяного пола своими руками:

  • Предпочтительно монтировать отопление на ровную поверхность. Так лучше будут прогреваться все участки стяжки, напольного покрытия, и меньше будет деформация труб под слоем стяжки. Предварительно можно нанести на пол выравнивающую смесь.
    Монтаж водяного теплого пола своими рукамиМонтаж водяного теплого пола своими руками
  • Обязательно наличие теплоизоляции и гидроизоляции. Чем сильнее будут нагреваться трубы, тем больше должна быть толщина теплоизоляции.
  • Оптимальный средний диаметр труб – 20 мм, но возможен разбег от 12 до 33 мм.
  • Стяжка высыхает в зависимости от слоя цемента. В любом случае отопление нельзя запускать, прежде чем она не высохнет. После этого в системе медленно поднимают температуру, постепенно прогревая стяжку. Это позволит избежать растрескивания материала.

Монтаж системы

С чего начинают монтаж теплого водяного пола своими руками? Для любого пола нужно ровное покрытие, поэтому заливают бетон выравнивающей смесью. После предварительной подготовки пол готов к сборке водяного отопления:

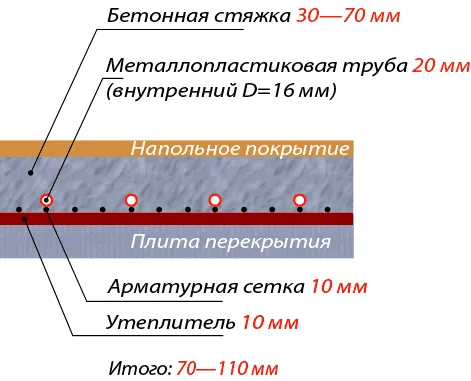

Схема устройство водяного теплого полаСхема устройство водяного теплого пола
  • На ровную поверхность укладывают слой гидроизоляции, которая защитит теплоизоляционный слой от влаги из бетонного основания. Пленку укладывают с таким расчетом, чтобы ее края заходили друг на друга примерно на 10 – 20 см, при этом их обязательно склеивают широким скотчем, чтобы обеспечить подобие герметичности.
  • По краям пола располагают самоклеящуюся пенополистироловую ленту, которая будет служить своеобразным контуром. Обрезают ее уже после высыхания цементной стяжки.
  • Толщина слоя теплоизоляции зависит от мощности отопления. Обычно используют полистироловые плиты, желательно укладывать их плотно, встык, проклеивая места соединения скотчем, чтобы стяжка не просачивалась под теплоизоляцию.
  • На утеплитель можно уложить еще один слой гидроизоляционной пленки.

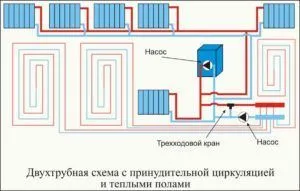

    Двухтрубная система отопления водяных теплых половДвухтрубная система отопления водяных теплых полов
  • Сверху, по всему периметру пола, раскладывается арматура, которая представляет собой ячеистую металлическую сетку. Она не нуждается в дополнительных крепежах.
  • Монтаж начинается от распределительного узла, трубы прикрепляют пластиковыми хомутами к ячейкам металлической сетки. Предпочтительнее выполнять контур водяного отопления из единого отрезка, не наставляя его. Так у вас появится гарантия от протекания в местах соединения.
  • При укладке контура главное правило: трубы не пересекаются, расположены параллельно друг другу и не плотно к стенам. Чем меньше петель и поворотов контура, там меньше мощности потребуется для работы насоса, который будет осуществлять циркуляцию воды в системе.

Подключение

Подключение осуществляют после укладки. Концы контура подводят к распределительному коллектору и осуществляют присоединение. Для удобства трубу обрезают, а на концы надевают компрессионный фитинг, который позволит своими руками соединить трубы разного диаметра. Отрезки, выходящие из пола к коллектору, страхуют специальными уголками.

Монтаж водяного теплого пола

[ads-mob-1][ads-pc-1] После систему необходимо несколько раз проверить, подключив подачу горячей воды. Тестирование проводят в течение суток, а затем повторяют еще раз. Так можно устранить неполадки и недоработки до заливки бетона.

Стяжка

Стяжка выполняется из смеси, для которой подходит бетон марки 400:

  • Перед заливкой стяжки обязательно заполнить трубы, иначе они могут деформироваться.
    Схема заливки стяжки
  • Бетон выкладывают постепенно, выравнивая с помощью маячков и уровня. Толщина слоя варьируется от 7 до 17 см.
  • Для того чтобы стяжка по мере высыхания не растрескивалась, ее поверхность постоянно смачивают.
  • Сроки окончательного высыхания цементной стяжки – от 25 до 30 дней (определяющую роль играет толщина слоя). В это время не рекомендуется включать подогрев, чтобы ускорить процесс.
  • После окончательного высыхания стяжки на клеевую основу кладется плитка. Толщина клеевого слоя стандартная – от 1,5 до 2 см.

Важный нюанс

Эффективность теплоотдачи водяного отопления напрямую зависит от схемы укладки труб. Существует несколько основных контуров укладки:

Схем укладки труб теплого пола

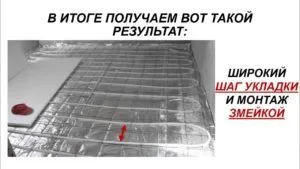

  • Змейкой – на полу могут образовываться более или менее теплые участки.
  • Улиткой – оптимальный контур по равномерности теплоотдачи.
  • Сдвоенной спиралью – контур позволяет обеспечить более нагреваемый участок в определенном месте, например, у холодной стены, сбалансировав общую теплоотдачу в комнате.

Выбор трубы для контура

Правильный выбор труб для отопительного контура – очень важная задача. Они – основа теплого водяного пола, от их эксплуатационных характеристик зависит срок службы дополнительного отопления:

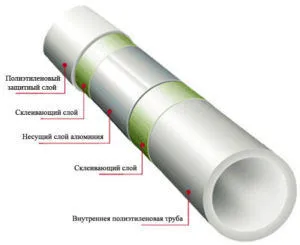

Схема металлопластиковой трубы для теплого водяного полаСхема металлопластиковой трубы для теплого водяного пола
  • Медные – идеальный вариант по долговечности и теплоотдаче. Их теплоотдача максимальна. Однако материал и технические сложности при установке обойдутся совсем недешево.
  • Металлопластиковые – оптимальный вариант по цене и качеству. Их легко монтировать, они прослужат не один десяток лет, не поддаются коррозии и не проводят электричество.
  • В данный момент возможен монтаж системы водяного отопления с помощью труб из сшитого и линейного полиэтилена. Они обладают особой гибкостью, стойкостью к заморозке.

Прежде, чем делать окончательный выбор, нужно внимательно изучить технические характеристики материала. Теплый водяной пол под плитку – оптимальный вариант для больших ванных комнат, санузлов, кухонь, прихожих и хорошая возможность создать комфортные условия в доме своими руками.

[ads-pc-2][ads-mob-2]

Видео: Монтаж водяного теплого пола своими руками

Сергей

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Какой выбрать теплый пол под плитку?


При выборе теплого пола для укладки плитки необходимо учитывать несколько факторов:

  1. Тип системы: Существует два основных типа систем теплых полов — электрические и водяные. Электрические системы проще в установке, но водяные обычно более эффективны и экономичны в эксплуатации. При выборе теплого пола для плитки можно рассмотреть оба варианта и выбрать тот, который лучше подходит под конкретные условия.

  2. Мощность системы: Мощность теплого пола должна быть достаточной для того, чтобы обеспечить комфортную температуру в помещении. Для теплого пола под плитку рекомендуется мощность от 140 до 160 Вт/кв.м.

  3. Толщина материала: При выборе теплого пола для плитки следует учитывать толщину материала, чтобы он не создавал лишней нагрузки на пол и не приводил к неравномерности температуры. Обычно толщина теплого пола для плитки составляет около 3-5 мм.

  4. Установка: Теплый пол должен быть установлен профессиональными специалистами с учетом всех требований и норм. При установке следует обратить внимание на правильное расположение тепловых кабелей или трубок, чтобы они не повредились в процессе укладки плитки.

  5. Качество материалов: При выборе теплого пола для плитки следует обратить внимание на качество материалов, чтобы система была надежной и долговечной.

При выборе теплого пола для плитки рекомендуется обратиться к профессиональным установщикам, которые помогут выбрать и установить систему, наилучшим образом подходящую под конкретные условия и требования.
