Зачем и для чего нужна корректировки реле для регулировки натиска?

Миниатюрная деталь реле натиска выполняет одну из основных функций в регулировке насосной станции джамбо. Её роль состоит в том, чтобы функционировать автоматически без участия владельца. Она активирует и деактивирует прибор, отвечает за подачу воды, следуя обозначенным на аппарате значениям. Определённых и рекомендуемых значений нет, но производители зачастую устанавливают значение от 1,5 до 3 бар. В процессе эксплуатации агрегата для продления его срока эксплуатации иногда необходимо дополнительно отрегулировать значения в зависимости от места нахождения станции и условий его функционирования. Именно поэтому каждому владельцу следует настраивать эту деталь самостоятельно, следуя инструкции.

Реле давления воды для насоса Unipump

Без регулятора давления невозможно настроить автоматику

Устройство и принцип действия реле натиска воды

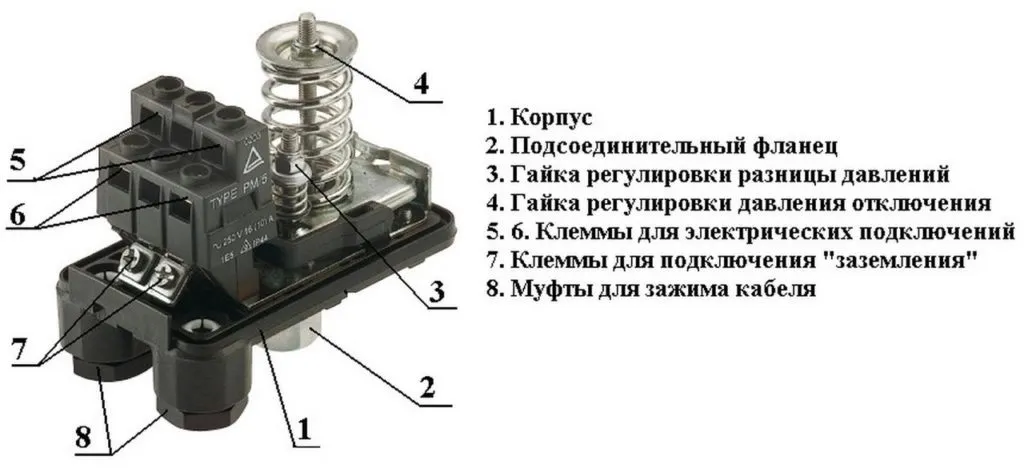

Прежде чем приступать сразу к корректировке, желательно узнать конструкцию аппарата и принцип его работы. Блок состоит из таких элементов:

  1. Корпус – служит для удержания всех составляющих реле. Сохраняет прочность и целостность.
  2. Подсоединительный фланец. С помощью него подключается автоматика.
  3. Гайка регулировки разницы давления. Устанавливает разницу между давлением запуском и отключением прибора.
  4. Гайка регулировки натиска отсоединения. Это минимальная величина, при которой включается насос.
  5. Клеммы используют для подключения к станции и электросети.
  6. Клеммы, которые подключаются к проводам заземления для их запуска.
  7. Муфты для зажима кабелей.
Схема подключения реле давления

Конструкция реле давления

Регулятор давления Джилекс работает по следующему принципу:

  1. В одном из отделов давление повышается, напор воды давит на мембрану, и она тем самым надавливает на поршень, что и активизирует работу контактного отсека.
  2. Этот отсек размещён на корпусе, на котором установлены два скрепления. Это контакты, проводящие через себя электричество равное 220В. Они размыкаются и смыкаются, включая или выключая насос.
  3. Для настройки давления используют пружины: большую и малую.
  4. Когда некоторое количество воды из механизма используется, давление, оказываемое поршнем на пружины, ослабевает, и оборудование снова приходит в работу.
  5. После пополнения объёма жидкости давление повышается. Постепенно контакты размыкаются, и аппарат выключается.
Реле давления воды

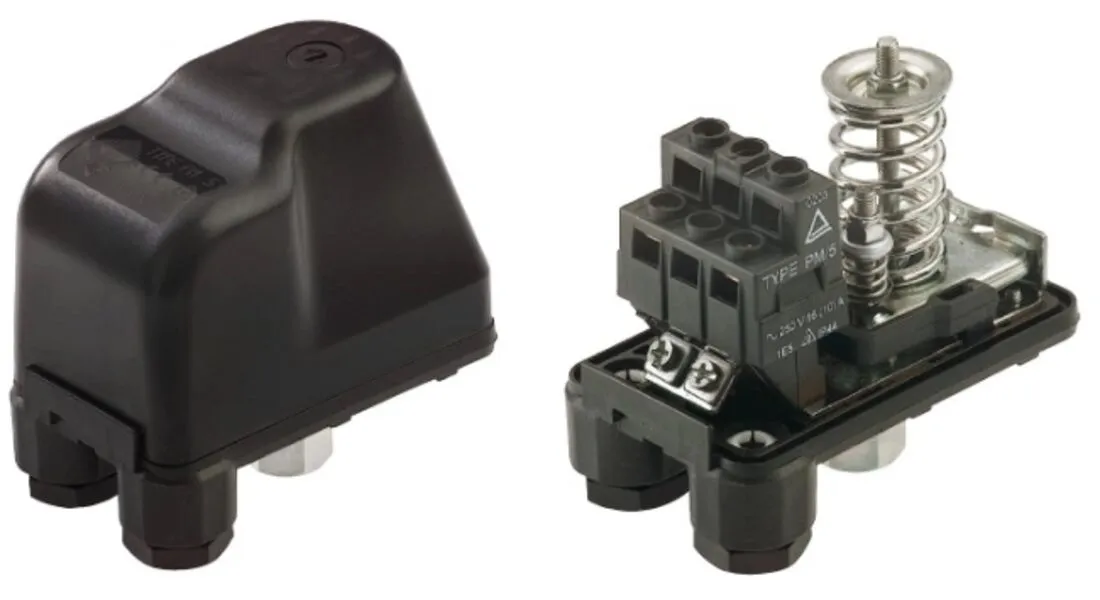

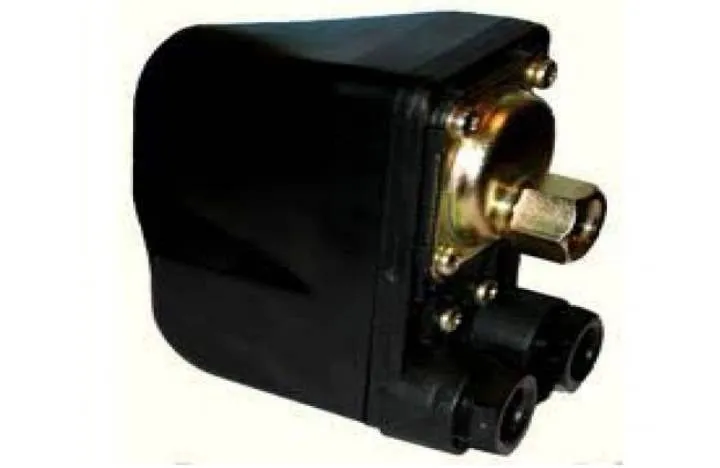

Внешний вид устройства

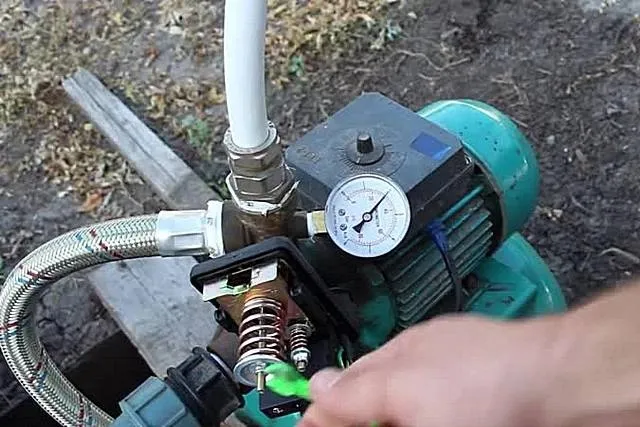

Регулировка давления насоса джилекс джамбо, реле давления своими руками

Для проверки работы датчика нужно измерить его значение, используя омметр. В режиме бездействия цифры на омметре должны колебаться в пределах 150-250 кОм, при нажатии на регулятор значения должны измениться на 8-10 кОм. Реле давления Джилекс регулировка происходит в несколько этапов:

  1. Следует зафиксировать показатели, при которых агрегат включается либо выключается. Для этого необходимо воспользоваться манометром и записать эти значения.
  2. Отключить датчик от электросети и открыть крышку датчика. Регуляция осуществляется с помощью двух пружин.
  3. Большая пружина отвечает за максимальное давление, при котором агрегат будет отключаться. Для повышения этого параметра нужно прокрутить болт вправо, для уменьшения – влево. Прокрутив немного болты, желательно снова включить насос и измерить манометром степень повышения давления. Затем записать показатели, при которых станция прекращает свою работу. Диапазон настраиваемых границ 1-2,2 бар.
  4. Маленький болт следит за разницей натиска при включении и выключении оснащения. Данная разница не должна превышать 2 бара, т.к. чем она больше, тем реже включается механизм. Таким образом, давление в аппарате будет сильно меняться. Настраивать его нужно так же, как и большой винт.

Различные модели реле давления тут В видео показан пример регулировки реле давления

Индивидуальный расчет выставляемого давления

Если насосная станция начала плохо функционировать, необходимо разобраться с нужными параметрами регулятора. Иногда случается, что указанные в руководстве значения не подходят для длительной работы прибора, тогда необходима настройка реле давления насосной станции Джилекс по индивидуальному расчету. Нужные параметры = (давление при остановке) + 1-1,5 бар.

Расчет давления насоса

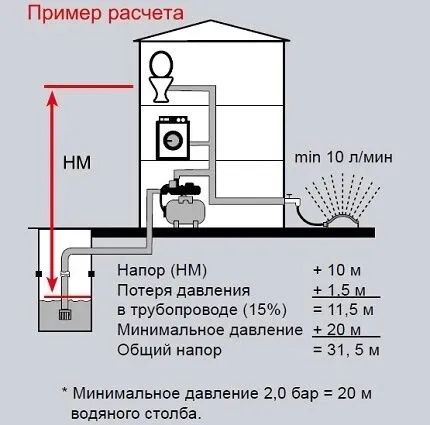

Пример расчёта

Реле давления джилекс (РДМ-5) характеристика, инструкция по регулировке

Для сохранения стабильного давления с целью повышения срока службы системы водоснабжения разработан датчик давления джилекс, РДМ-5. Технические характеристики модели:

  • Напряжение электросети – 220В;
  • Диапазон температур стандартной работы РДМ – от 0 до 40 градусов;
  • Ограничения по давлению – от 1 до 4,6 атмосфер;
  • Диапазон давления, выставленный заводчиками – от 1,5 до 2,8 атмосфер;
  • Минимальное значение работы прибора – около 1 атм.;
  • Предел мощности насоса – HP 2.

Поэтапная регулировка РДМ-5:

  1. Проверить работу регулятора с насосом при настройках, установленных производителем.
  2. Гидроаккамулятор не трогать, а провод к нему отключить.
  3. Крышку датчика снять. Под ней расположены две пружины.
  4. Вращение большой пружины вправо сожмёт пружину. Это увеличит предел, когда срабатывает регулятор. Диапазон пределов: от 1 до 2,9 атмосфер.
  5. Манометром проверить давление в гидробаке. Если с показателями всё нормально, можно подсоединить джилекс к баку.
Реле давления РДМ-5 Джилекс

Регулятор давления РДМ-5 для автоматических насосных станций

Регулятор давления РДМ-5 для автоматических насосных станций Можно купить электронный датчик, его стоимость составляет порядка 2-4 тысяч рублей.

Блок автоматики джилекс джамбо: схема, устройство, подключение.

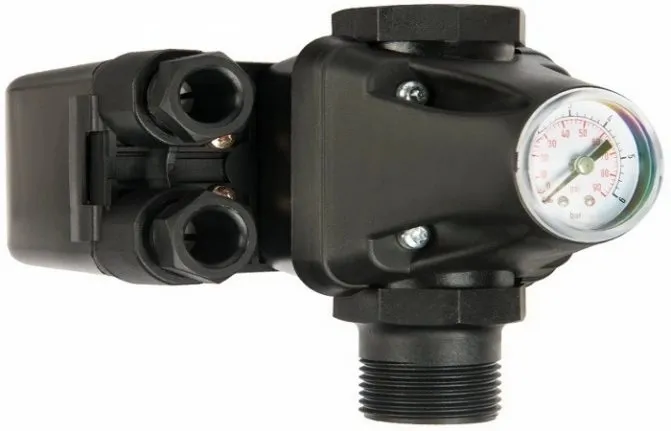

Блок автоматики отвечает за основные моменты перекачки воды. Он подсоединяется к насосу и реагирует на создаваемое давление. Устройство Джилекс джамбо внешне имеет пластиковую структуру с металлической крышкой. Под корпусом размещены болт, датчик давления, подвижная деталь и непосредственно сам электронный блок. Контролируется устройство с помощью манометра, который установлен на корпусе.

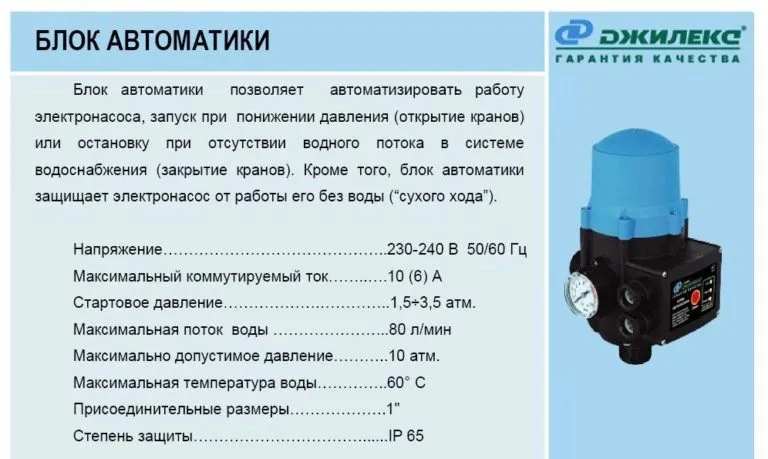

Блок автоматики для насоса Джилекс

Общие характеристика блока

Установка, подключение блока и регулировка насоса джамбо:

  1. Входной проход блока должен быть на той стороне, где размещен выпуск насоса.
  2. При монтаже блок устанавливается вертикально так, чтобы он находился между краном и станцией крышкой вверх. После прикрепления блока следует осмотреть все трубопроводы на предмет герметичности. Если нашли трещину, её следует устранить уплотняющим материалом.
  3. Подключение к сети должно быть выполнено в соответствии с руководством, выданным при покупке прибора.

Важно! Электрический кабель должен обладать повышенной выносливостью к большим температурам.

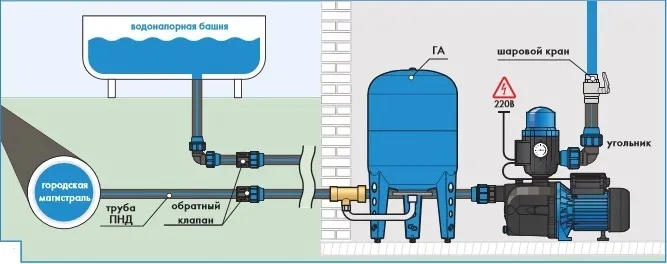

Схема подключения насосной станции

Схема подключения и насосной станции джамбо

Джамбо 60/35 н-к, джилекс 9001 автомат регулировка давления

Насосная станция джамбо 60-35 и регулировка давления проходит согласно следующей инструкции:

  • Отключить оснащение от сети.
  • Манометром проверить натиск в гидробаке, заранее освободив его от жидкости.
  • Выставить требуемые значения.

Обратите внимание!  Регулировать настройки помпового оснащения следует только в случае, если вас не устраивает её работа. Также важно то, что изменения параметров могут и ухудшить работу устройства. Подробно ознакомиться с различными моделями насосных станций джамбо можно на нашем сайте

Насосная станция Джилекс Джамбо

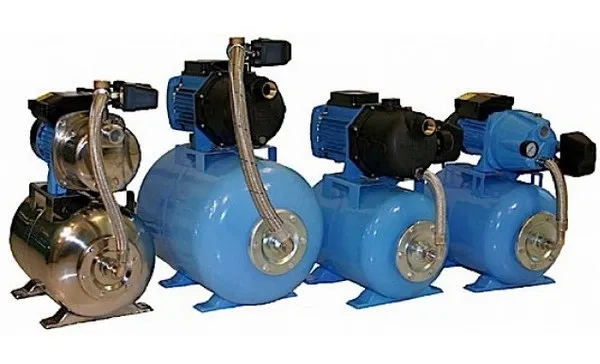

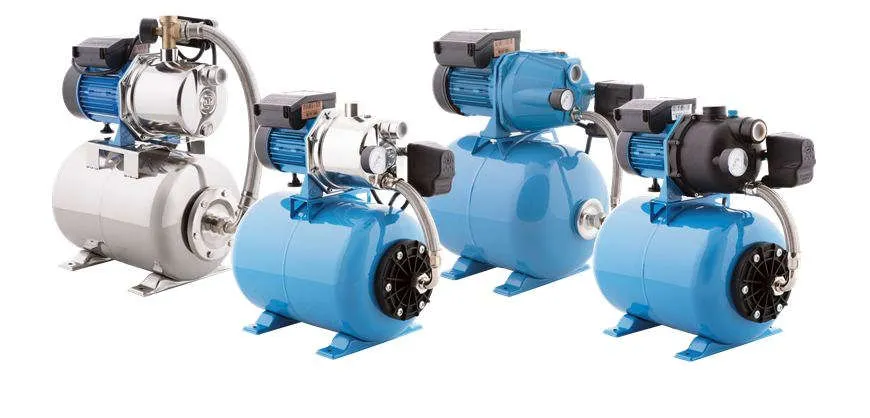

Типичный дизайн насосной станции от Джилекс джамбо

Коротко от главном

Для правильной настройки насоса джамбо необходимо знать, как осуществлять регулировку необходимых значений на датчике давления и блоке автоматики. Чтобы выставить корректные величины в реле, нужно открыть крышку датчика и прокрутить винты, которые там находятся. Подключение блока автоматики к сети должно проходить строго по инструкции, выданной заводчиком при покупке.
