Одноэтажный дом с вальмовой крышей

Для того чтобы избежать путаницы между понятиями «кровля» и «крыша«, эксперты предоставляют специфическое определение. Кровля – это верхний слой на крыше, который служит защитой дома от различных атмосферных воздействий, таких как ветер, снег, дождь и град.

Разбираемся с понятием – вальмовая крыша

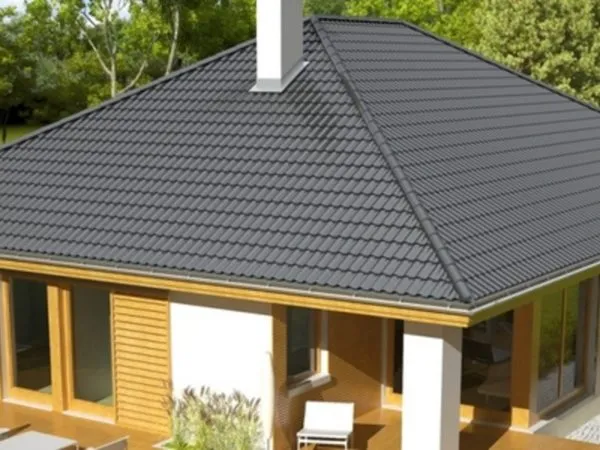

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

1

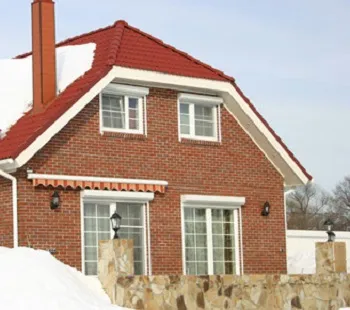

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

2

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

  • Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
  • Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
  • Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
  • Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
  • Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
  • Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Ìíîãîóðîâíåâàÿ êðûøà

Слабые места вальмовых крыш

  • Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
  • Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
  • Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
  • Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Важно! Выполнение монтажных работ высококвалифицированными специалистами – дополнительные финансовые расходы.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

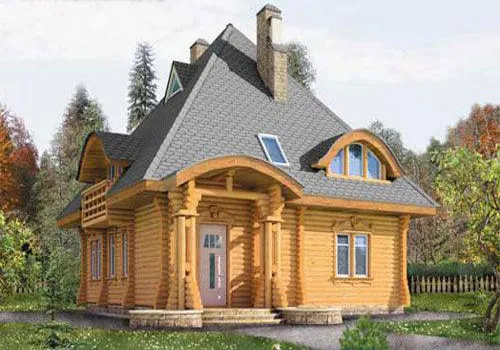

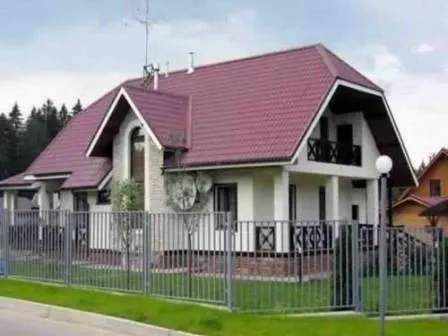

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

4

Датская кровля

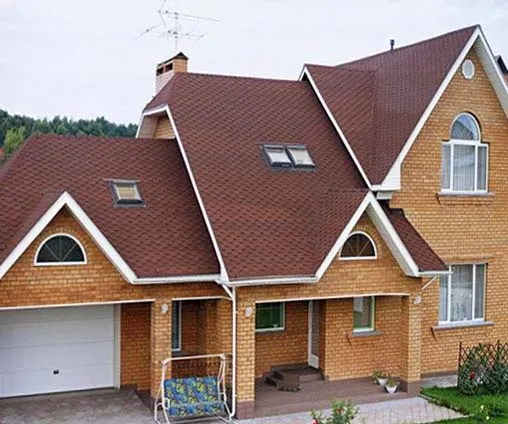

Принято считать такую конструкцию довольно сложной. Но это также самая надежная и самая красивая кровля. Она отличается обилием мини-фронтонов с вальмами, переходящими в трапециевидную форму.

Важно! Для возведения такой крыши лучше обратиться за помощью к профессионалам.

Крыша эркера

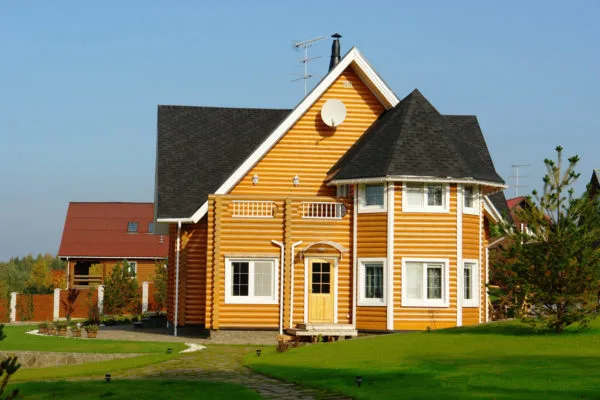

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

6

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

7

Как рассчитать высоту вальмой крыши

На правильный выбор высоты любой крыши влияет ряд факторов:

  • Общее число скатов;
  • Углы наклона конструктивных элементов;
  • Форма;
  • Тип материала покрытия;

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

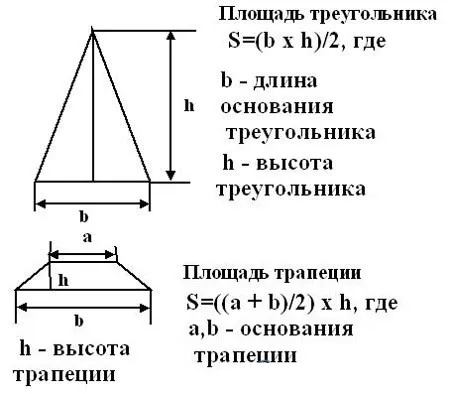

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

8

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Рассчитать высоту вальмой крыши поможет формула:

Где,

  • h — высота;
  • b/2 – расстояние от центральной точки основания до края;
  • α – угол наклона крыши.

Например:

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

10

Ширина основания (b)

8

Угол наклона скатов (градусы)

40

Точность вычисления

0,12345

Длина стропил

5,22163

Длина вальмовых стропил

6,57764

Высота (h)

3,35640

Площадь поверхности кровли

104,43258

Длина конька (C)

2

Объем

98,45436

Важно! На количество материалов для обустройства вальмового перекрытия также влияет и тип конька.

От его выбора зависит общее строение стропильной системы. Также необходимо учесть материалы на устройство снегозадержателей, утепления и др.

Высота мансарды также влияет на высоту вальмой кровли.

Что еще почитать по теме?

Автор статей - Сергей Новожилов

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Оцените статью:

Как крепить диагональные стропила вальмовой крыши?


Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.

  1. Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.

  2. Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.

В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
