Опрессовка системы отопления представляет собой проверку на герметичность под давлением. Если данная проверка осуществляется с использованием воды, то её называют гидравлической опрессовкой. Если же используется воздух, то это называется пневматической опрессовкой.

Содержание статьи

  1. Зачем нужно делать опрессовку?
  2. Тёплые полы в утеплённой шведской плите
  3. Монтаж котельной
  4. Поиск утечки в системе отопления
  5. Как мы делаем опрессовку
  6. Минус опрессовки отопления водой
  7. Как правильно сделать опрессовку
  8. Как я сделал опрессовку на 3 бара, и попал на деньги
  9. Нюанс опрессовки системы отопления
  10. Опрессовка системы отопления без опрессовочного насоса

Зачем нужно делать опрессовку?

Когда собирается система из трубопроводов, её нужно испытать. Это касается всех инженерных систем. Нужно испытывать системы отопления, водоснабжения и даже канализации.

Так можно проверить целостность системы, ошибки в монтаже и возможный брак материалов.

Многие кладут на это болт, и не хотят заморачиваться с испытаниями. А потом заказчики встревают.

Тёплые полы в утеплённой шведской плите

Дмитрию этих монтажников посоветовал его знакомый. Они у него делали отопление. Вроде нормальные ребята сделали всё быстро и аккуратно. Дима строил дом, и ему нужно было раскинуть трубы тёплого пола.

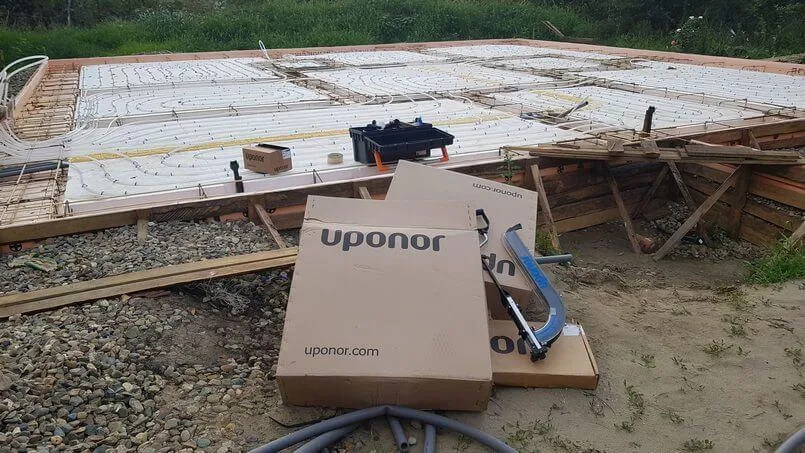

утепленная шведская плита

В интернете он увидел технологию: утеплённая шведская плита, и захотел себе такую. УШП — это такой тип фундамента. В подготовленное место укладывается утеплитель, раскладываются трубы отопления, водоснабжения и канализации. Затем заливается бетон.

В итоге получается бетонная плита со встроенным тёплым полом.

С монтажниками договорился, они приехали и разложили трубу тёплого пола. Кинули трубы водоснабжения. Плиту залили бетоном. В течение года построили каркасный дом.

Монтаж котельной

Дело к зиме, нужно делать отделку. Договориться с теми же монтажниками на монтаж котельной не получилось. Они за такую работу не брались. Они только тёплый пол могли раскинуть, и водопровод собрать.

Нашёл других монтажников, договорился, и ему сделали котельную. Давай запускать отопление. И тут выясняется, что в тёплых полах утечка. Давление в системе падает за полчаса до нуля.

Поиск утечки в системе отопления

Косяк в том, что даже понять нельзя где утечка. Везде полы сухие. Монтажники предложили опрессовать тёплые полы на 10 бар. По идее от такого давления должна влага наверх плиты вылезти.

Не помогло. Всю плиту излазили, даже намёка на утечку не нашли. Потом монтажники предложили попробовать найти утечку с помощью тепловизора.

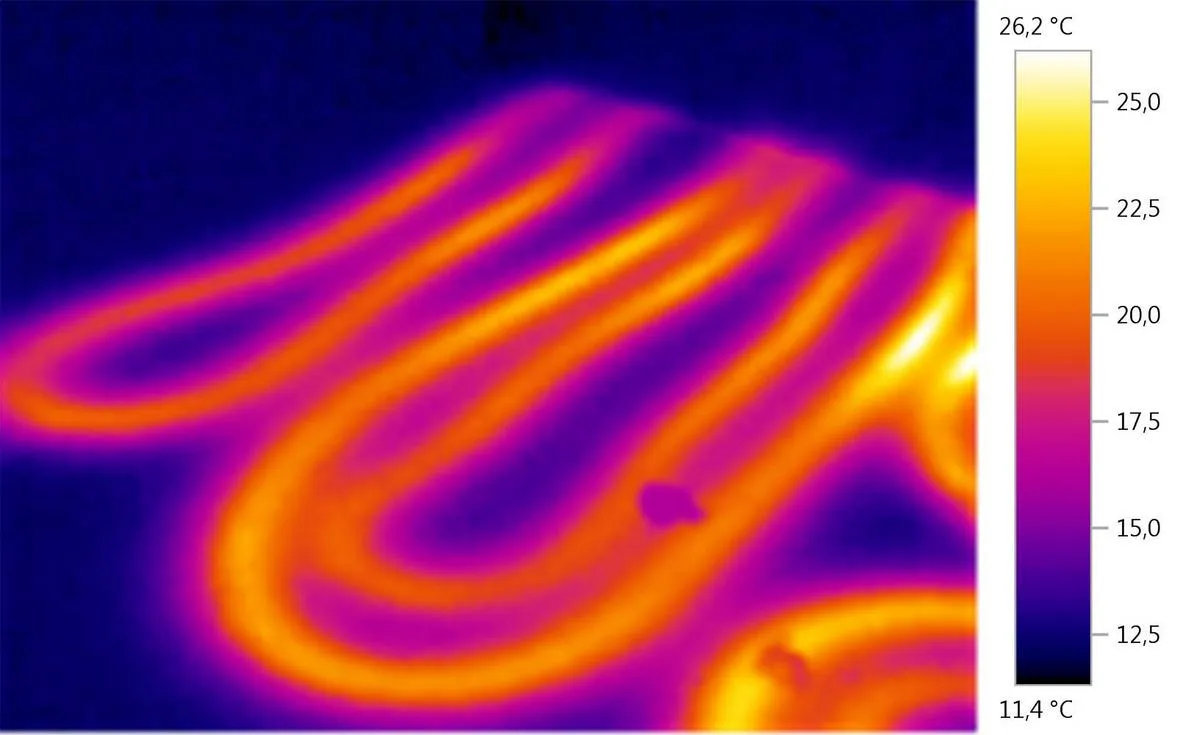

теплый пол через тепловизор

Идея в том, что когда запускаешь в трубы тёплого пола горячий теплоноситель, в тепловизоре должно быть видно утечку. Взяли тепловизор в аренду. Тренировались два дня, и ничего не нашли.

Ещё монтажники постоянно в уши жужжали: почему вы сразу тёплые полы не опрессовали?

Если Дмитрий тогда знал, что нужна опрессовка системы отопления, то, конечно бы он заставил тех монтажников её сделать. А сейчас и предъявить им нечего, год прошёл.

Попадос у Димы не слабый.

Во-первых, надо либо утечку искать, либо часть новой системы отопления делать. Монтажники уже вычислили, какой контур пробит.

Во-вторых, им за поиски ещё платить придётся, шесть дней вместе утечку искали.

В-третьих, своего времени и нервов уже убил, мама не горюй.

Дмитрий решил тянуть в ту комнату трубы под радиатор, а что ещё делать? И тут электрик говорит: там чё то журчит. Опять нагнали давление в тёплые полы, и начали слушать.

Спустя какое-то время услышали журчание. Вооружились трубками, и давай через них пол слушать. В итоге утечку нашли и устранили. Труба была заломана, и в этом месте потекло. На каком этапе это произошло непонятно.

Вот тогда Дмитрий навсегда запомнил, зачем делают опрессовку после монтажа.

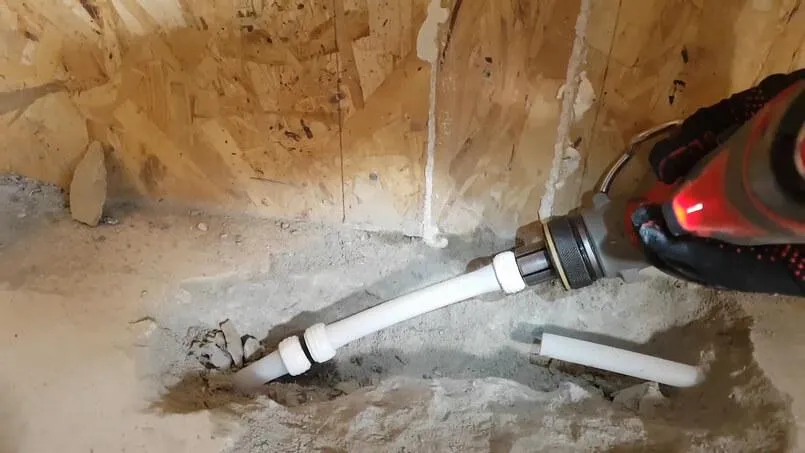

ремонт трубы Uponor

Бетон раздолбили, трубу отремонтировали.

Как мы делаем опрессовку

Я придерживаюсь мнения, что опрессовку нужно сделать сразу после монтажа. И обязательно нужно оставить систему под давлением.

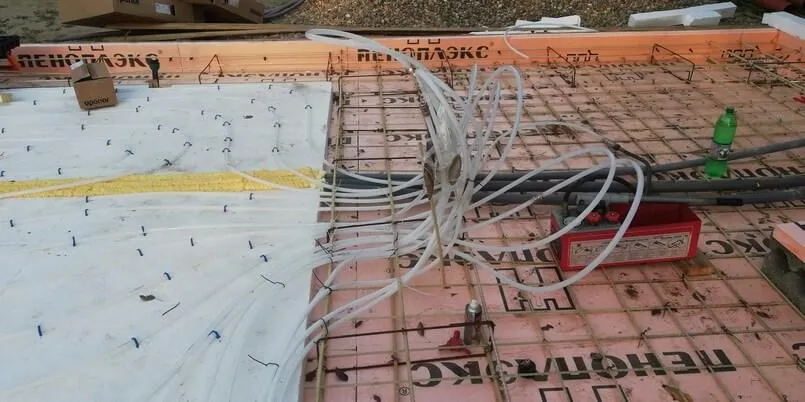

опрессовка системы отопления шведская плита

Если самое начало стройки, и нет коллектора, то мы всегда соединяем трубы тёплого пола в один контур. На один конец трубы ставим манометр, на второй конец кран.

Если делают ушп (утеплённую шведскую плиту), то нет смысла ставить коллектор сразу. У нас были случаи, когда их воровали.

Если коллектор есть, то опрессовываем вместе с ним.

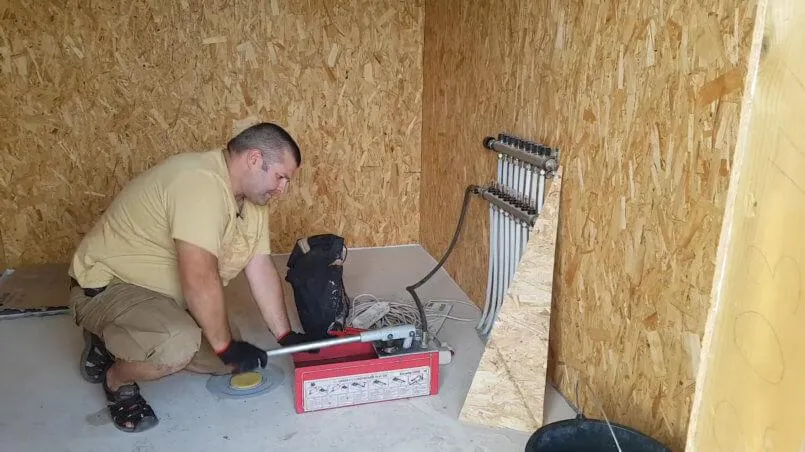

опрессовка системы отопления

Если уверены, что стройка будет быстро идти, то после монтажа опрессовываем систему отопления водой.  Не уверены или осенью отопление делаем, то опрессовываем воздухом. Вода зимой может замёрзнуть в трубах тёплого пола, и порвать их. С воздухом таких проблем нет.

Как сделать водяные теплые полы в каркасном доме

С ним другая проблема. На опрессовку воздухом в больших системах отопления уходит много времени. Сначала нагнетается давление, затем оно выравнивается. Приходится несколько раз докачивать воздух, чтобы достичь равномерного давления во всей системе.

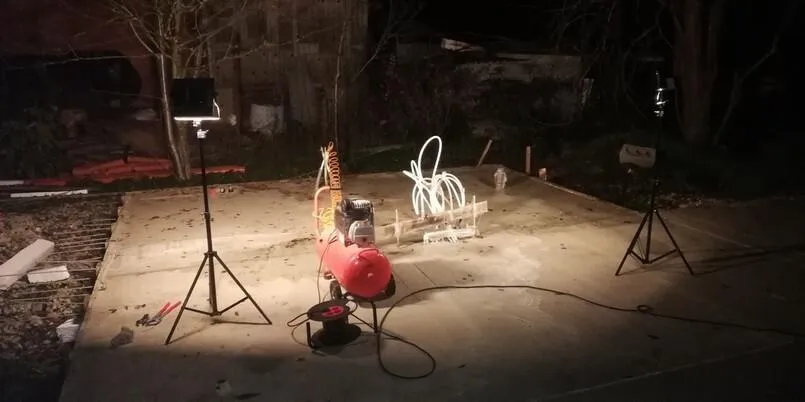

опрессовка системы отопления ушп ночьюДелаем опрессовку ушп ночью

Были случаи, когда мы двое суток опрессовывали систему отопления в гостинице. Поэтому за опрессовку отопления мы начали брать деньги.

Опрессовка системы отопления водой позволяет быстро найти даже минимальные утечки, но есть один минус.

Минус опрессовки отопления водой

На улице начались морозы, а отопление нельзя запустить. Система отопления полностью смонтирована. Газ проведён. Осталось врезку сделать в сетевой газопровод. Но врезку газовики не делают. То одна бумажка у вас не такая, то другая.

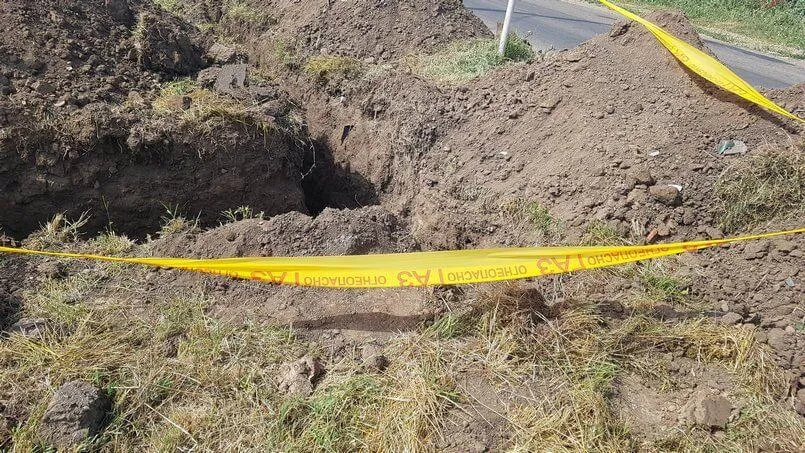

врезка в сетевой газопроводПочти год не могли врезку сделать

Наверняка сами знаете, как они могут руки выкручивать. Смысл в том, что на улице морозы, а система отопления стоит с водой. Если вода в трубах замёрзнет, то трубы полопаются.

Как правильно сделать опрессовку

Давление опрессовки системы отопления по СНИПу должно быть на 25% выше рабочего давления. В частном доме давление в системе отопления будет до 2 бар. Соответственно опрессовочное давление должно быть 2,5 бар.

Но, учитывая, что все элементы системы отопления должны выдерживать давление в 10 бар, то лучше осуществлять опрессовку давлением более 2,5 бара.

Я опрессовываю системы давлением 6-8 бар.

Как я сделал опрессовку на 3 бара, и попал на деньги

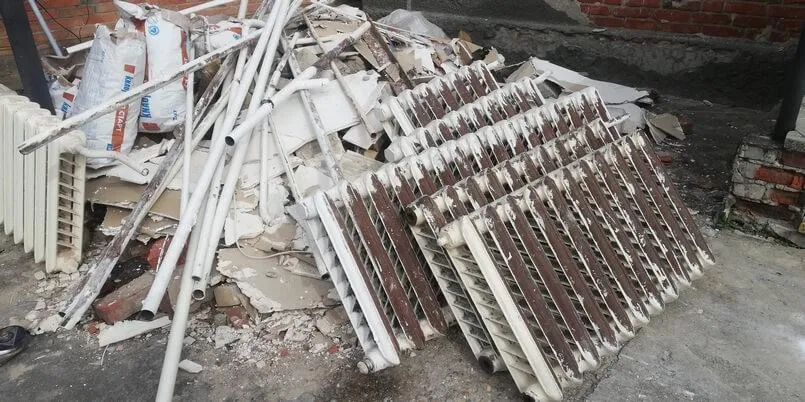

В частном доме лет семь назад мы реконструировали систему отопления. Вырезали самотёчную систему.

самотечная система отопления

Затем сделали двухтрубную, на металлопластике.

Отопление опрессовали на три бара, сдали работу заказчику. Через два года звонит заказчик и говорит: у меня стена сыреет. Посмотрите, что это может быть.

Приехали, посмотрели. Стена сырая, вспомнили, что в этом месте стоит тройник. Разломали штукатурку. Тройник течёт. Там место неудобное было, и когда вставляли трубу в тройник, резинка завернулась.

Опрессовку она выдержала. В процессе эксплуатации отопления, труба нагревалась и остывала. Через время уплотнительная резинка стала пропускать воду.

Мне нравятся новые фитинги компании Uponor. У них уплотнительные кольца сделаны заподлицо с фитингом, его трубой не завернёшь.

Это соединение переделали, компенсировали заказчику ремонт этой стены. Я для себя поставил галочку, что нужно опрессовывать давлением намного выше, чем 3 бара.

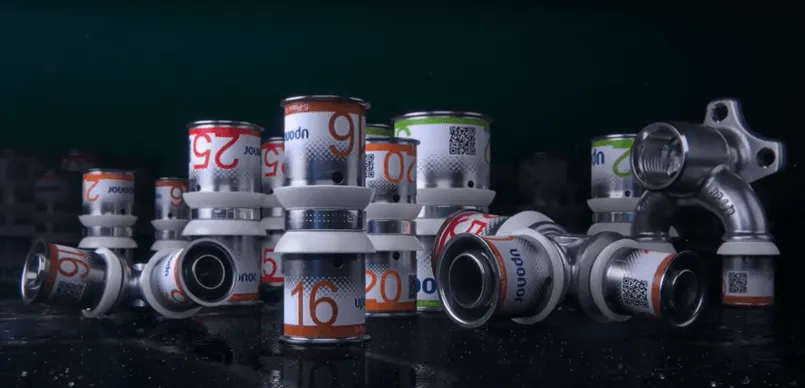

фитинги uponor s-press plusФитинги Uponor s-press plus

Многие комплектующие системы рассчитаны на давление 10 бар. Мы опрессовываем давлением 8 бар, потому что наш воздушный компрессор не может накачать больше.

Нюанс опрессовки системы отопления

Нужно учитывать, что есть приборы, которые проходят заводскую опрессовку. Либо имеют ограничения по давлению. Например, нельзя опрессовывать котлы давлением, выше 1,5 бар.

На каждом заводе проводят испытания для котлов. В каждом котле стоит аварийный клапан. Поэтому котлы в системе должны быть отключены (твердотопливные, газовые котлы).

Если у вас есть буферы и бойлеры, которые имеют низкое рабочее давление, то их тоже нужно исключить из испытаний.

Опрессовка системы отопления без опрессовочного насоса

Я знаю два варианта, которыми иногда пользуюсь. Используем ручной распылитель, например, Жук. В магазине он стоит рублей пятьсот. На конце его шланги резьбовой фитинг на 1/2 дюйма. Подсоединяете его к системе и качаете.


Это может пригодиться, если система отопления у вас в доме сделана, а водопровод нет. Так можно систему отопления не только запитать, но и поднять в ней давление, чтобы котёл работал.

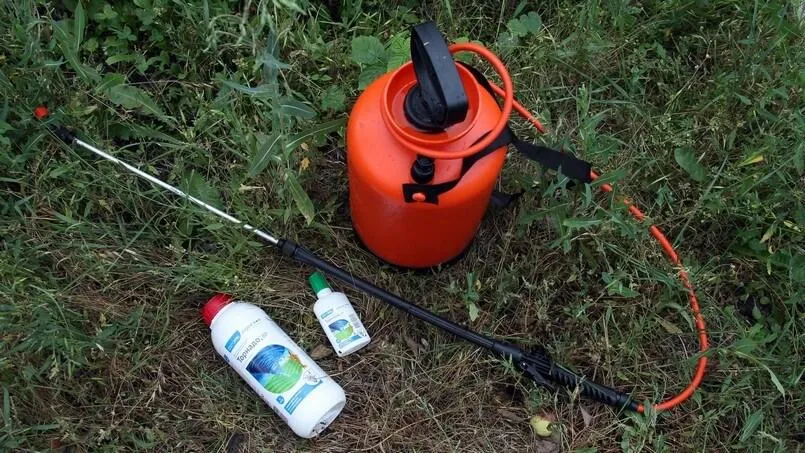

распылитель жукИсточник фото elite-gardens.ru

Опрессовать можно воздухом с помощью автомобильного компрессора. Мне удавалось 4 бара им накачать в 150 м² тёплых полов.

Вывод: когда строите дом, чтобы не попадать, опрессовывайте все системы. И старайтесь держать их под давлением до конца стройки.
