Вентиляция в пятиэтажном доме

Особенности обустройства вентиляции в многоквартирном панельном доме

Качество жизни в панельном доме во многом зависит от вентиляции. Жилые дома из железобетонных панелей не пропускают воздух и влагу. Если при этом и вентиляция недостаточна, то налицо развитие плесени, скопление углекислого газа и вредных выбросов при приготовлении пищи и работе газового котла. Неисправная вентиляция угрожает жизни и здоровью людей.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

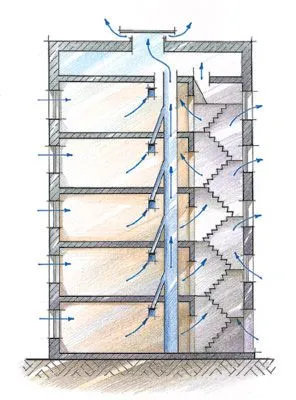

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома.

Различные схемы обустройства вентиляции в панельных домах

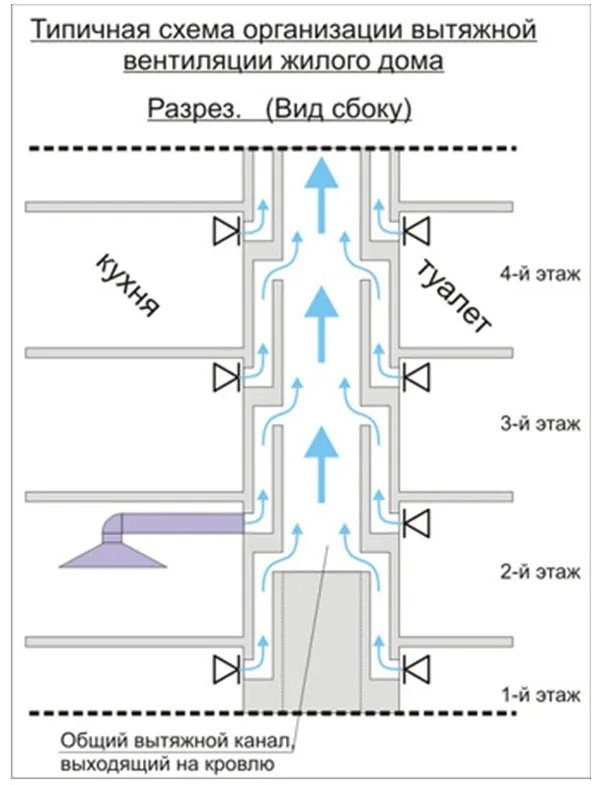

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.

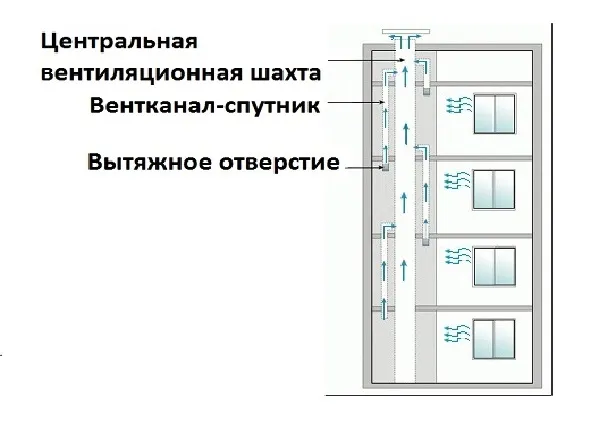

• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

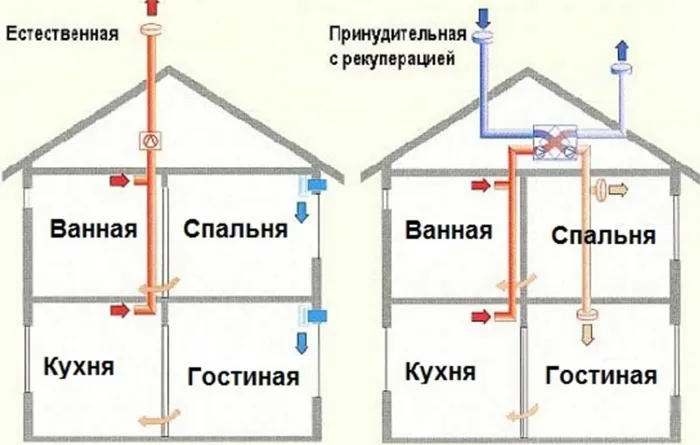

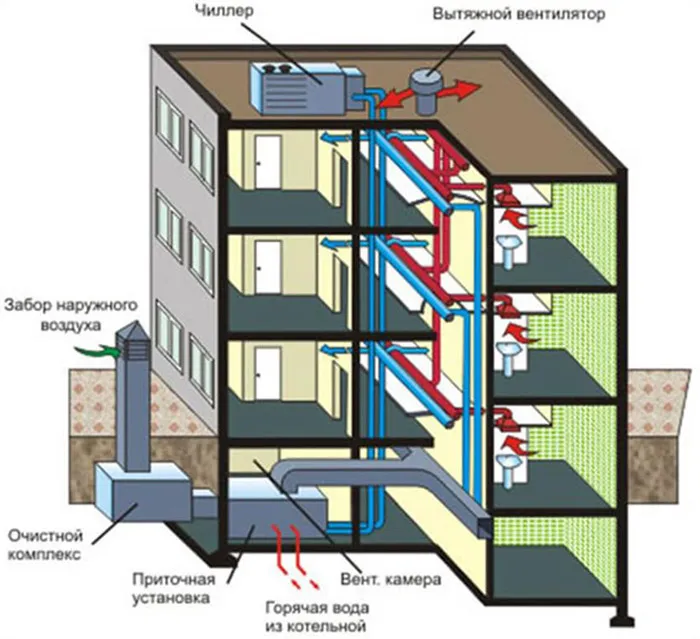

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной. Здесь подающая часть вентиляции располагается также на чердаке здания.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%.

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Вентиляция в хрущевке

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

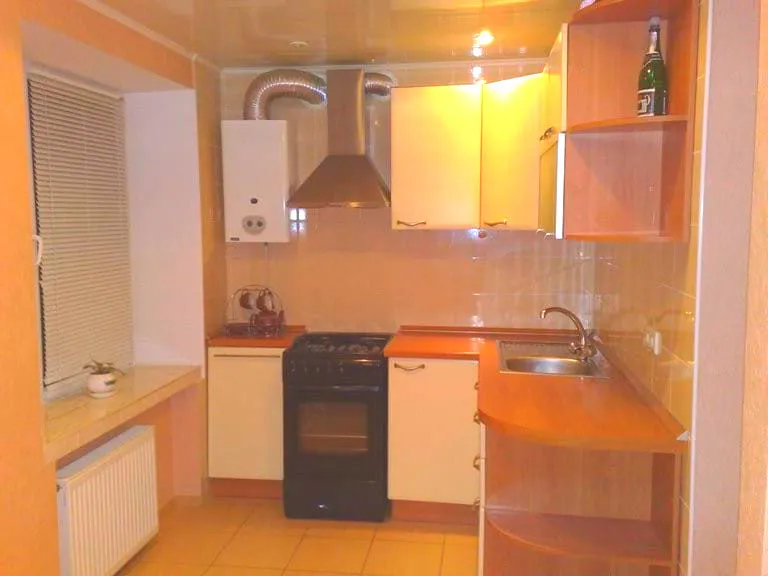

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

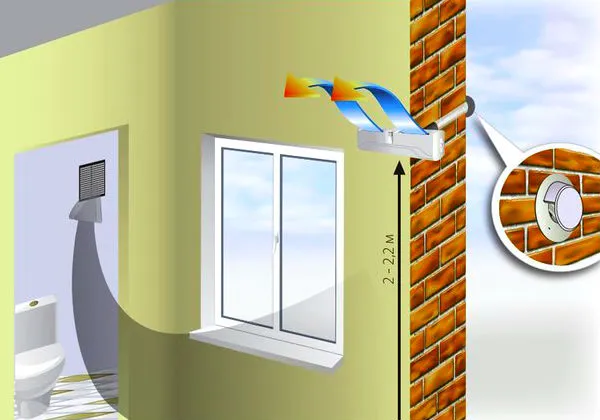

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Всё про вентиляцию в многоквартирном доме

От того, насколько эффективно функционирует вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит, и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфорт своего проживания. Цель нашей статьи – пояснить, как действуют различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Также мы затронем вопрос обслуживания и периодической очистки систем для подачи и удаления воздуха.

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

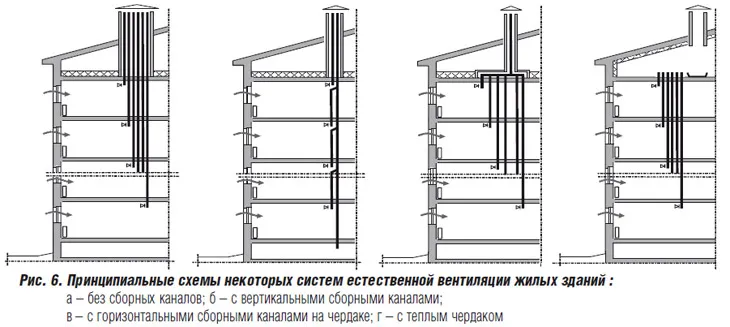

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Совет. Есть еще способ испытания с помощью листа бумаги, но он неточен, поскольку часто тяга вентиляции не в состоянии удержать бумагу на решетке. Лучше производить проверку пламенем.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Устройство и проблемы функционирования вентиляции в многоэтажных домах

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

• воздушные каналы;
• вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

• естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
• комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
• принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Требования к ее обустройству просты и едины для всех зданий:

• герметичность;
• пропускная способность соответствует проектному объему;
• соответствие санитарно-гигиеническим нормативам;
• пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

• количество этажей;
• место расположения относительно других сооружений;
• уровень внешних шумов;
• загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

В чем минус панельных домов?

Панельные дома, как и любой другой вид жилых зданий, имеют свои преимущества и недостатки. Среди минусов панельных домов можно выделить следующие:

1. Ограничения в проектировании и планировке. Панельные дома строятся из стандартных панелей, поэтому возможности по изменению планировки или внесению индивидуальных изменений в проект дома ограничены.

2. Недостаточная звуко- и теплоизоляция. Панельные дома могут быть менее звукоизолированными, чем кирпичные или монолитные здания. Они также могут иметь более низкую теплоизоляцию, что может привести к повышенным затратам на отопление в холодный период года.

3. Срок эксплуатации. По сравнению с кирпичными или монолитными домами, панельные дома имеют более короткий срок службы. Панели могут потребовать замены или ремонта через определенный период времени.

4. Возможность повреждения при пожаре. Панельные дома могут быстрее загораться и быстрее терять прочность при пожаре, чем кирпичные или монолитные дома.

5. Проблемы с вентиляцией. Из-за высокой герметичности конструкции, панельные дома могут страдать от проблем с вентиляцией, особенно если в помещении отсутствует хорошая система вентиляции.

6. Возможность образования плесени. Если в доме не обеспечена достаточная вентиляция, то это может привести к образованию плесени на стенах, особенно в условиях высокой влажности.

7. Проблемы с защитой от внешних факторов. Панельные дома могут требовать дополнительной защиты от внешних факторов, таких как атмосферные осадки, ветер и солнечное излучение.

В целом, все эти минусы могут быть учтены и предотвращены при проектировании и строительстве панельных домов, но все же следует учитывать их при выборе типа жилья.
