Традиционные российские печи — это не только эффективные конструкции для отапливания дома и приготовления пищи, но и яркие декоративные элементы, которые могут придать уникальность любому интерьеру. Установка печи требует много времени и усилий, поскольку необходимо соблюдать множество требований, иначе это может негативно отразиться на эффективности оборудования.

Содержание:

• Общее назначение отопительного щитка
• Особенности порядовки кирпичного щитка
• Типы отопительных щитков
  • Канальный щиток
  • Отопительный щиток колпакового типа

Отдельное внимание следует уделить такой части печи, как отопительный щиток своими руками сделать который вполне реально. О том, что собой представляет эта конструкция, какие функции она выполняет и какими характеристиками обладает, далее и пойдет речь.

Общее назначение отопительного щитка

Прежде чем говорить о том, как должна выполняться кладка отопительного щитка, следует более подробно описать, где этот элемент используется.

Как известно, одно из главных преимуществ стандартных варочных плит и печей-буржуек из стали и чугуна заключается в их небольших и удобных размерах (детальнее: «

Печь буржуйка своими руками — варианты изготовления

«). Однако есть в этом и отрицательная сторона: рабочая поверхность является совсем небольшой, что довольно неудобно.

Более того, важно помнить еще и о рабочей температуре этих приборов, которая обычно очень высока (не менее 300 °C). Ввиду большой величины данного параметра появляется серьезный риск возгорания, поэтому крайне остро стоит необходимость тщательной изоляции трубы дымохода. И если провести эту процедуру неправильно, то тепло будет уходить в больших объемах, что, безусловно, повлияет на эффективность работы оборудования.

Для того чтобы решить проблему теплопотери, можно воспользоваться одним из двух наиболее действенных методов:

1. Направить энергию тепла, производимую в процессе сгорания топлива, для нагрева теплообменного элемента. На практике этот способ реализуется, как правило, посредством монтажа водяной отопительной системы, где теплоноситель может циркулировать либо естественным образом, либо с помощью насоса. Но, используя данный метод, следует внимательно следить за температурой, поскольку в случае замерзания воды трубы отопительного контура просто разорвутся и вся система придет в негодность.

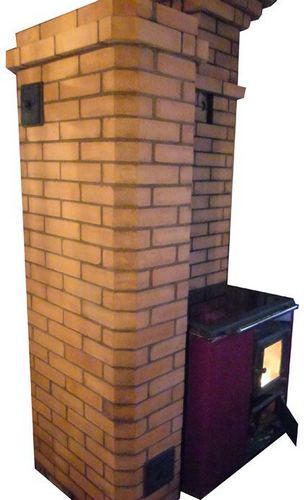

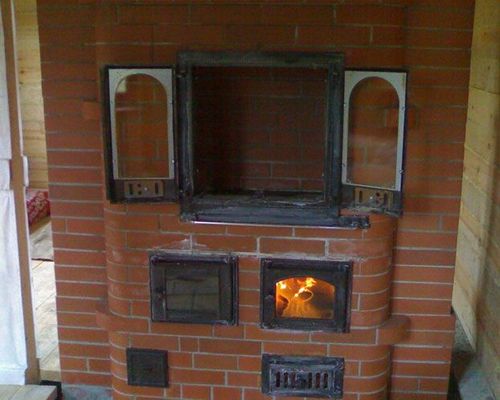

2. Чтобы избежать этого, можно применить следующий способ: соорудить такой элемент, как кухонная плита с отопительным щитком. В этом случае продукты сгорания будят проходить по дымоходу, вмонтированному в стену из кирпича, и теплопотери значительно сократятся (прочитайте также: «Печь с горизонтальным дымоходом»).

Обусловлено это тем, что теплопроводность кирпича является высокой, поэтому при нагревании помещению будет гарантирован обогрев на значительное время.

Такой отопительный щиток из кирпича – практически полноценная замена традиционной печи, но затрат как физических, так и финансовых будет гораздо меньше.

Рабочая мощность такого прибора варьируется в пределах от 7 до 14 кВт. После того, как твердое топливо прогорит, тепло в помещении будет оставаться еще долго (его объем будет составлять около одного кВт).

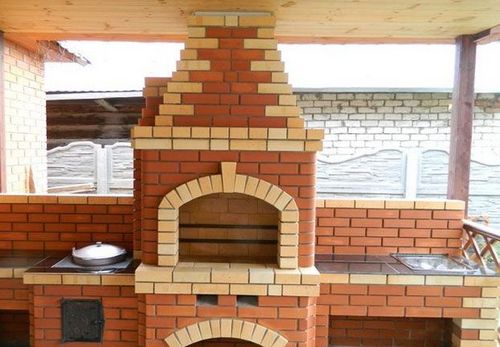

Особенности порядовки кирпичного щитка

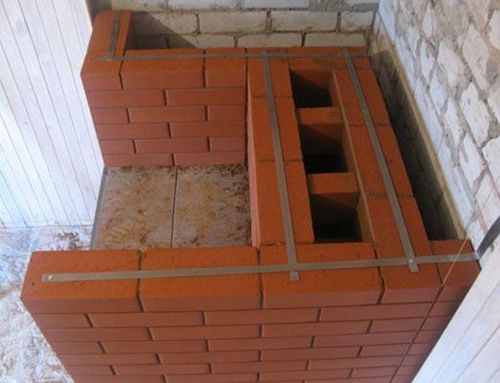

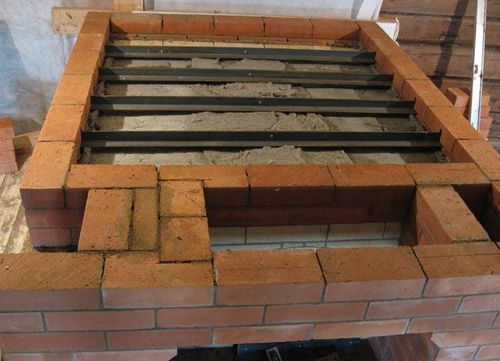

Монтируя отопительный щиток порядовка собственными руками должна выполняться при соблюдении следующих норм:

• оптимальным решением будет укладывать кирпич в половинном размере. Если порядовка отопительного щитка из кирпича будет выполнена в четверть, то агрегат будет остывать быстрее, чем нужно. Более того, такие слабые конструкции требуют обязательного оснащения слоем металла, который способен предотвратить элемент от возгорания;
• максимальная температура, которую должны иметь продукты сгорания на выходе – 100 – 120 °C. Если этот параметр будет ниже, это чревато существенным снижением тяги и появлением большого слоя конденсата;
• конструкция отопительного щитка включает в себя задвижки, при помощи которых появляется возможность контролировать уход тепла, что особенно важно в холодное время года, когда теплый воздух быстро покидает помещение;
• кирпичный отопительный щиток изготавливается из стандартного кирпича, главное, чтобы материал не был полым, поскольку теплоизоляция, достигаемая с помощью монтажа кирпича с пустотами, в данном случае не потребуется;
• раствор, применяемый для порядовки, должен быть только глиняным, поскольку традиционная смесь на основе цемента плохо переносит воздействия высоких температур;
• для того чтобы в щиток не попала влага, его требуется изолировать гидроизоляционным материалом в районе фундамента. Для этих целей вполне можно воспользоваться обычным рубероидом.

Типы отопительных щитков

Нагревательные щитки могут отличаться между собой по типу конструкции и некоторым особенностям монтажа.

Так, принято выделять две основных разновидности этих приборов:

Канальный щиток

Такое устройство прибора предполагает установку извилистого дымохода, имеющего одинаковый диаметр на всем его участке. Кроме того, конструкция трубы предполагает наличие перегородок, которые могут быть расположены как в горизонтальном положении, так и в вертикальном. Свое название данная схема монтажа получила именно благодаря своеобразному устройству так называемого канала, проходя по которому, нагретый газ отдает стенкам тепло и, как следствие, обогревает помещение.

Нелишним будет позаботиться и об установке специальных перемычек, огибающих проходы и отделяющихся особыми перегородками. Основная роль, которая отводится этим элементам – предотвращение нагрева помещения в теплое время года и направление всей тепловой энергии только на варочную поверхность.

Безусловно, если щиток является частью конструкции с камином, то монтаж перемычек в такой ситуации будет лишним, поскольку камин предназначен как раз для обогрева помещения. Но если устройство является стандартным, то лучше обезопасить себя от излишней жары в помещении летом и установить необходимые перемычки. Читайте также: «

Камин на биотопливе — устройство биокаминов на примерах

«.

Отопительный щиток колпакового типа

Данная конструкция имеет вид либо одной, либо двух плоских поверхностей, соединение между которыми осуществляется при помощи каналов. Начальная и конечная точки дымовой трубы при этом устанавливаются ниже границы верхней плоскости. Обусловлено это, в первую очередь, тем, что нагретый воздух, как известно, движется вверх. При попадании внутрь колпака он останется там до тех пор, пока не остынет, а затем, будучи вытесненным более нагретым газом, уйдет вверх по трубе.

Безусловно, щиток с двумя колпаками будет обеспечен большим количеством числа, чем устройство с одним колпаком. Но это никак не влияет на стоимость этих изделий, что объясняется абсолютно одним и тем же количество расходуемых на порядовку колпаковой печи материалов.

Кроме того, принято выделять и некоторые иные особенности, отличающие конструкции щитков между собой:

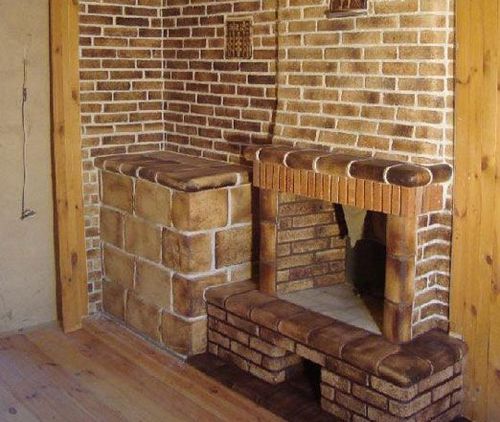

• встречаются случаи, когда форма отопительная щитка является не прямой, а угловой. Это никак не сказывается на производительности работы, но позволяет экономить пространство в помещении и благодаря большей площади обеспечивает помещение большим количеством тепла;
• некоторые специалисты советуют устанавливать щитки, оборудованные топочной камерой, что полностью отделяет прибор от печи и делает его абсолютно независимым от ее работы. Такая конструкция обычно предусматривает топку как дополнительный элемент с малой мощностью, способный, однако, упростить работу со щитком и позволяющий ускорить все проводимые с ним манипуляции.

Следуя всем эти рекомендациям и дополнительно изучив различные фото- и видеоматериалы по установке и кладке отопительных щитков, можно сконструировать превосходный прибор, с помощью которого можно будет не только приготовить пищу, но и качественно отопить жилое помещение.
