Гипсокартонные внутренние перегородки

Какова прочность и долговечность перегородок из гипсокартона? Как хорошо такие стены обеспечивают звукоизоляцию? Сегодня мы сосредоточимся на ключевых характеристиках перегородок из гипсокартона, рассмотрим технологию их создания, а также ознакомимся с нормативной документацией, регулирующей строительство конструкций из ГКЛ.

Сегодня нам предстоит познакомиться с ключевыми свойствами гипсокартонных перегородок, с технологией их строительства и  регламентирующей сооружение конструкций из ГКЛ нормативной документацией.

Нормативные требования

Регламентирует ли строительство стены из гипсокартона СНиП или какой-либо другой нормативный документ? Правила строительства и сборки гипсокартонных и изготовленных из гипсоволоконного листа конструкций изложены в своде правил СП 163.1325800.2014.

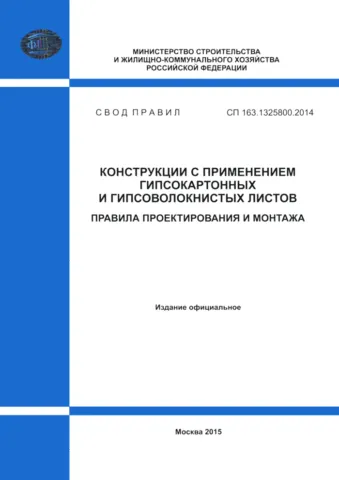

 Инструкция для строителей и любителей: документ, регламентирующий строительство из гипсокартона Инструкция для строителей и любителей: документ, регламентирующий строительство из гипсокартона

Для удобства читателя мы приведем здесь ключевые моменты документа.

Использовать для сборки каркаса древесину рекомендуется лишь при небольших объемах ремонтных и строительных работ. Для стоек следует использовать брусок сечением 50х60 мм, а в качестве направляющих — 40х50 мм;

Кстати: влажность древесины, применяемой для сборки каркаса или обрешетки, ограничена 12 процентами. Ограничение связано со склонностью дерева к деформации при сушке.

Влагостойкий гипсокартон допускается использовать во влажных помещениях при условии защиты водостойкими грунтами, шпаклевками или другими покрытиями, а также при наличии эффективной вытяжной вентиляции;

Полости гипсокартонной перегородки следует заполнять тепло- и шумоизоляционным материалом — проклеенными плитами минеральной или стекловаты;

Потолок и стены мансарды из гипсокартона утеплены минеральной ватой

Заделка швов должна выполняться шпаклевкой на гипсовом вяжущем. При этом, перед шпаклеванием швы следует прогрунтовать;

Швы должны армироваться стеклотканевой лентой (серпянкой). При многослойной обшивке, армировать нужно только швы верхнего слоя;

Под направляющие следует подкладывать уплотнительную (демпферную) ленту;

Наклейка ленты на направляющую

Подсказка: лента выполняет сразу две функции. Она уплотняет зазоры между направляющим бруском или профилем и капитальной конструкцией, а также исключает передачу капитальным стенам и перекрытиям акустических колебаний.

Если вы готовите поверхности к покраске, наклейке обоев или укладке кафеля стены из гипсокартона, обработка проникающим грунтом должна предшествовать чистовой отделке. Грунт улучшит сцепление покрытия с основанием.

Оценка

Теперь давайте попробуем дать оценку ГКЛ в качестве материала для внутренних перегородок. Итак, стены из гипсокартона: хорошо или плохо?

Плюсы

Это:

  • Скорость возведения. Простая перегородка может быть построена из ГКЛ одним человеком за неполный рабочий день;
  • Отсутствие «мокрых» работ, что очень кстати в жилых помещениях с завершенной внутренней отделкой;
  • Возможность использовать полости внутри каркаса стены для прокладки инженерных коммуникаций (водопровода, канализации, проводки и т.д.) или для создания ниш;
Стены прихожей из гипсокартона с нишами и полками
  • Невысокая цена на фоне традиционных материалов (кирпича, керамических блоков и т.д.).

Минусы

Теперь давайте выясним, есть ли у стены из гипсокартона недостатки.

Увы, без них не обошлось:

  • Крепление тяжелой навесной мебели требует предварительной (на этапе сборки каркаса) установки деревянных закладных. Повесить шкафчик или полку для инструмента в произвольном месте, как в случае кирпичных стен, вы не сможете;
На фото — деревянная закладная под кухонные шкафчики
  • Прочностью ГКЛ заметно уступает кирпичу или железобетонной панели. Задев стену при переноске мебели, вы с большой вероятностью оставите в ней глубокую вмятину или даже пробьете ее;

Уточним: у стены из гипсокартона надежность сильно зависит от структуры каркаса и количества слоев обшивки. В помещениях с большой проходимостью (прихожих, коридорах и т.д.) обшивка каркаса обычно делается двойной.

Стена с двойной обшивкой
  • Гипс не переносит длительного контакта с водой. Если вас часто заливают соседи — ГКЛ не для вас;
  • Звукоизоляционные качества гипсокартонной перегородки проигрывают стенам из кирпича или газобетона. Впрочем, как мы выясним позже, эта проблема вполне решаема.

Технология и материалы

Как построить гипсокартонную перегородку и что нужно закупить для строительства?

За покупками

Вот список материалов, за которыми придется наведаться в строительный магазин:

ИзображениеОписание

Обычный, влагостойкий и огнестойкий ГКЛ

Стеновой гипсокартон. Он может быть обычным (для сухих помещений, с белой лицевой поверхностью), влагостойким (для ванн, санузлов и кухонь, отличается зеленым цветом поверхности) и огнестойким (красным). Стандартная ширина листа — 1200 мм, толщина — 12,5, длина — 2500 или 3000 мм. Длина в идеале должна быть равной или незначительно превышать высоту перекрытий в вашем доме: тогда вы уменьшите до минимума количество доборных листов, которые придется резать по месту.

Стоечный профиль

Стоечный оцинкованный профиль (ПС). Его длина может быть равной 3 или 4 метрам, а ширина основания П-образного профиля варьируется от 50 до 100 мм в зависимости от того, насколько жестким должен быть каркас и какие коммуникации в нем будут прокладываться.

Профиль ПН шириной 50 мм

Направляющий профиль (ПН) той же ширины, что и стоечный.

Дюбель-гвозди

Дюбель-гвозди для крепления направляющих (обычно 6х60 или 8х80 мм).

Оцинкованные саморезы со сверлами

Саморезы по металлу (длина 9 мм).

Фосфатированные саморезы по гипсокартону

Саморезы по ГКЛ. При однослойной обшивке их длина равна 25 мм. При двухслойной обшивке для крепления второго слоя используются 40-миллиметровые саморезы.

Лента из вспененного полиэтилена

Демпферная лента.

Стеклосетка для армирования швов

Серпянка — самоклеющаяся сетка из стекловолокна шириной 5-8 см.

Проклеенные плиты минваты

Утеплитель — проклеенные плиты минеральной или стекловаты шириной 600 мм. Такая ширина позволит без зазора вставить утеплитель в просветы между стойками.

Шпатлевка Фуген производства немецкой компании Кнауф

Гипсовая шпатлевка — универсальная или финишная.

Акриловая грунтовка

Проникающая грунтовка. Под обои или кафель обычно используется акриловый грунт, под покраску — изготовленный на той же основе, что и краска.

Инструмент

Какой инструмент нужно подготовить к началу работ:

Уровень, отвес, длинную линейку и карандаш для разметки;

Ножницы по металлу. Они понадобятся для резки профиля;

Внимание: оцинкованный профиль крайне нежелательно резать абразивным инструментом. Из-за нагрева вблизи реза выгорает антикоррозионное покрытие, и во влажной атмосфере профиль начинает ржаветь.

Нет — болгарке, да — ножницам!

Перфоратор для бурения отверстий в бетоне или кирпиче под крепеж для направляющих;

Шуруповерт для сборки и обшивки каркаса;

Острый нож для резки ГКЛ и расшивки швов;

Уточним: криволинейные детали удобнее вырезать из ГКЛ электролобзиком. Однако в этом случае, в воздух поднимается много пыли, поэтому по прямым линиям гипсокартон надрезают и отламывают по надрезу.

Резка гипсокартона

Емкость для затворения шпаклевки. Автор применяет для этой цели пустое ведерко из-под водоэмульсионки;

Пару шпателей (узкий и широкий);

Ручную терку или шлифмашинку с шлифовальными сетками.

Ручная терка

Сборка каркаса

При сборке каркаса стены из гипсокартона технология работ должна быть примерно такой:

  • Размечаем положение перегородки. Разметка выполняется на полу и переносится на стены и потолок с помощью отвеса;
  • Крепим по разметке направляющие, предварительно наклеив на тыльную сторону профиля демпферную ленту. Шаг крепления — не больше полуметра;
  • Размечаем положение стоек с помощью отвеса, делая метки на потолке и на полу. Расстояние между центрами соседних стоечных профилей должно быть в точности равно 600 мм: в этом случае кромки смежных листов ГКЛ будут попадать на середины стоек;
  • Нарезаем, выставляем по меткам и крепим саморезами по металлу стойки. Каркас готов.
Сборка каркаса перегородки

Обшивка стены

Лист гипсокартона ставится вертикально таким образом, чтобы его кромка приходилась на середину стоечного профиля, и крепится к каркасу (стойкам и направляющим) саморезами с шагом 15-20 см. Доборные листы отрезаются по размеру и монтируются тем же способом.

Каркас обшит гипсокартоном

Как всегда, важны тонкости:

Саморез нужно вкручивать не ближе 15-20 мм от кромки, иначе та может выкрошиться;

Шляпка самореза должна быть утоплена на миллиметр — ее предстоит скрыть шпаклевке. При этом, шляпка не должна провалиться под верхний слой картонной оболочки листа;

Для измерения шага крепежа очень удобно использовать пядь. Это расстояние между концами разведенных в стороны указательного и большого пальцев;

Справка: пядь переводится в СИ как 17,78 см. Ее реальный размер — 17-19 сантиметров.

Эта мера длины всегда с вами

После крепления ГКЛ к каркасу, с прямоугольных кромок, отрезанных по размеру доборных листов, снимается фаска. Так называемая расшивка позволит вам заполнить шов шпаклевкой на всю его глубину;

Расшивка шва между прямоугольными кромками

Утеплитель устанавливается в каркас после его обшивки с одной стороны. Проклеенные плиты минваты отрезаются по размеру острым ножом. На этой же стадии в каркасе прокладываются проводка, водопровод, магистрали кондиционирования и т.д.

Заполнение каркаса минватой

Армирование, шпаклевание, шлифовка

Серпянка наклеивается вдоль предварительно прогрунтованных швов, после чего те шпатлюются на два раза. Первый слой заполняет шов и наносится  узким шпателем прямо через ячейки серпянки, второй накладывается широким шпателем и скрывает фактуру серпянки. Шляпки крепежа шпаклюются на два раза узким шпателем.

Шпатлевание армированного шва

Нужно ли шпатлевать всю поверхность гипсокартонных стен?

Только в двух случаях:

  • Если армированные швы, благодаря своей толщине, заметны на плоскости стены. Миллиметровый слой шпаклевки сделает ее идеально ровной;
  • Если в качестве чистовой отделки планируется наклейка обоев. Разделительный слой шпаклевки поможет снять их при следующем ремонте, не оторвав картонную оболочку ГКЛ от гипсового сердечника.

Шпаклевка выкладывается узким шпателем на более широкий, и наносится скользящими движениями. Если у вас не получается равномерно нанести миллиметровый слой  шпаклевки — вам поможет закончить отделку стены из гипсокартона совет: последовательно нанесите два слоя «на сдир».

Шпатлевка ГКЛ под обои

После полного высыхания последнего слоя, ГКЛ шлифуется. Шлифовать желательно при ярком свете (дневном или искусственном): так труднее пропустить дефекты шпатлевания. После окончания шлифовки стена обметается от пыли, и грунтуется под чистовую отделку.

Грунтовка — последний этап предчистовой отделки

Двери

Как установить в гипсокартонную стену дверной блок?

Он крепится при сборке каркаса в следующем порядке:

  • При монтаже направляющих профилей в нижней направляющей остается просвет шириной, равной ширине дверного блока;
В нижней направляющей остается просвет на ширину проема
  • На одной стороне проема выставляется по отвесу, и крепится к направляющим стойка;
  • Дверной блок с установленным и расклиненным дверным полотном выставляется строго вертикально, после чего стоечный профиль прикручивается к дверной коробке саморезами;
  • С противоположной стороны проема тем же способом монтируется вторая стойка;
  • Стойки соединяются горизонтальной перемычкой, прикрученной саморезами к перекладине дверной коробки.
На фото — каркас перегородки с установленным дверным блоком

Усиленный каркас

Если вам нужна максимальная жесткость конструкции при минимальной толщине стены из гипсокартона — схема сборки каркаса несколько меняется: стойки делаются двойными (стоечные профили монтируются рядом или вкладываются друг в друга). Вместо двойных стоек каркас можно усилить, вложив в профили закладные из 5-сантиметрового бруска.

Двойная стойка делает каркас более жестким без увеличения его толщины
Стойки можно усилить, вложив стоечные профили друг в друга

Специальные конструкции

Напоследок мы познакомимся с несколькими сравнительно экзотическими конструкциями гипсокартонных перегородок, различающимися прочностью, акустическими свойствами и применяемыми материалами.

Вид стены в разрезеОписаниеПрименение

Одиночный каркас, двойная обшивка

Одиночный каркас заполнен утеплителем и обшит с каждой стороны двумя слоями ГКЛ.Прихожие, коридоры, прочие помещения с высокой проходимостью.

Одиночный каркас, тройная обшивка

Одиночный каркас с трехслойной обшивкой огнестойким гипсокартоном.Противопожарные стены.

Двойной каркас, двойная обшивка

При монтаже перегородки собираются два независимых каркаса с минимальным зазором между ними, обеспечивающим акустическую развязку (то есть невозможность передачи акустических колебаний от одного каркаса другому). Оба каркаса заполняются утеплителем. Получившаяся конструкция обшивается обычным или влагостойким ГКЛ в два слоя.Стены с улучшенной звукоизоляцией.

Двойной каркас с зазором

Два независимых каркаса собираются с зазором между ними в 3-15 сантиметров. Стойки каркасов соединяются перемычками. Обшивка может быть двойной или одинарной.Стены с проложенными коммуникациями большого диаметра (канализацией, вентканалами и т.д.).

Одиночный каркас с уменьшенным шагом стоек, тройная обшивка

Одиночный каркас собирается с уменьшенным до 300 мм шагом между стойками. Обшивка делается трехслойной, с проложенной между слоями оцинкованной сталью толщиной в полмиллиметра.Стены с защитой от несанкционированного проникновения.

Заключение

Как видите, монтаж перегородок из ГКЛ требует самого простого инструмента и вполне по силам новичку в строительстве. Узнать больше о том, как можно построить стены из гипсокартона своими силами, вам поможет видео в этой статье. Успехов!
