В каждой жилище необходимо иметь установленный прибор, который будет отслеживать использование электроэнергии. Только в наличии такого прибора человек сможет рассчитать свой платеж, учитывая текущий тариф. Очень важно также обеспечить «подключение автомата к счетчику», чтобы эффективно контролировать расход электроэнергии.

Как правильно подключить электросчетчик и автоматы: правила и схемы

Однако время от времени, их требуется снимать по ряду причин. Это может быть обусловлено сменой старого прибора на новый, проведением реконструкции щитка или же поломкой самого электросчетчика.

Подготовка по монтажу бокса

Щиток должен гарантировать безопасность и удобство в использовании. А его составляющие, объединенные в единую систему, обязаны выполнять свои функции:

  • контролировать энергию;
  • управлять потребителями и цепями;
  • обеспечивать селективно срабатывающую защиту.

2

В первую очередь нужно приобрести правильный ящик. Если он устанавливается непосредственно в квартире, оптимальным вариантом будет встроенный бокс. Из какого он будет сделан материала, не имеет особого значения. Допускается и металлическое и пластиковое изделие, главное, чтоб оно было качественным.

Если электрификация объекта значительных объемов, тогда следует предусмотреть наличие в щите съемных стенок (задней, верхней, нижней). Существуют модели с подвижными DIN-рейками. Они не только экономят место, но и позволяют быстро демонтировать неисправное устройство.

Важно! Один из основных параметров бокса является количество установочных мест. Следует заранее предусмотреть несколько дополнительных модульных мест.

Дальнейший выбор оборудования должен удовлетворять такие ключевые параметры:

  • номинальная сила тока;
  • скорость отключения при коротком замыкании;
  • ток, при котором происходит отключение;
  • допустимая частота срабатывания).

В выборе элементов нужно поддерживать правильный баланс. Потому что применение мощного автомата для слабого потребителя приведет к перегрузке проводки.

Потребители Необходимые автоматы
Освещение 6,10 А
Силовая розетка 16 А
Водонагреватели, стиральная машина, кондиционер 16 А
Электроплита 20-25 А

На вводе практикуют установку двухполюсного автомата на 32-60 А. Как правило, вводный автомат способен одновременно отключить «фазу» и «ноль».

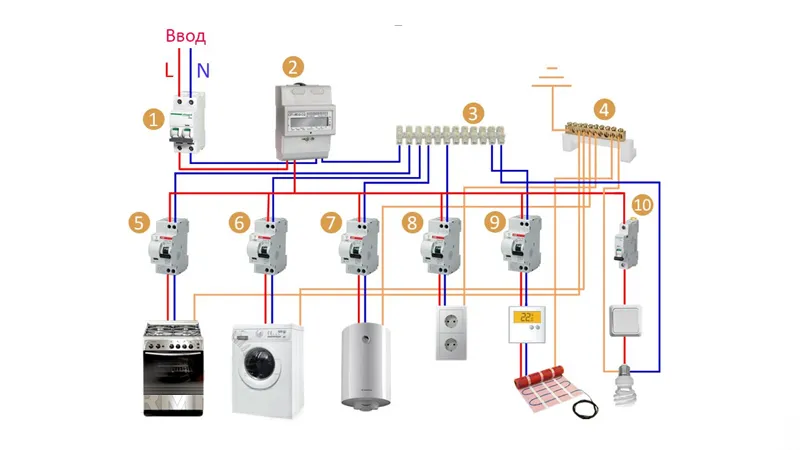

Схема с подключением дифавтоматов:

  • вводный автомат (1);
  • счетчик (2);
  • нулевая колодка (3);
  • колодка заземления (4);
  • дифференциальные автоматы (5,6,7,8,9).
  • автомат для освещения (10);
  • L-фаза сети;
  • N – рабочий ноль.

При таком подключении каждая цепочка должна отключаться независимо друг от друга. Это позволит в аварийной ситуации не обесточивать весь объект, а исправить поломку автономно от основной цепи.

3

Для соединения автоматов между собой понадобятся электрические гребенки. Их использование ускоряет монтаж. А также экономят место для проводов.

Перед началом монтажа разрабатывается план-схема электрических подключений. Впоследствии его приклеивают на внутренней стороне двери щитка. Все монтажные соединения схемы переносятся маркированием на установленное оборудование. Элементы подписываются так, чтобы бегло взглянув, было понятно их назначения.

Что понадобиться для подключения?

Для начала потребуется определиться с местом, где будет установлен вводный электрический щиток. Если речь идет о загородном коттедже, то его определяют на улице, для этого будет использоваться навесной шкаф. Однако, чаще всего его крепят внутри квартиры, с целью обеспечения сохранности оборудования от посторонних людей. Оптимальным выбором будет коридор, ближе к входной двери. Такое месторасположение позволит сэкономить на длине питающего кабеля.

Согласно нормам, он должен быть установлен на ровной поверхности около 1,5 м от пола, вдали от трубопровода, воды и газа.

5

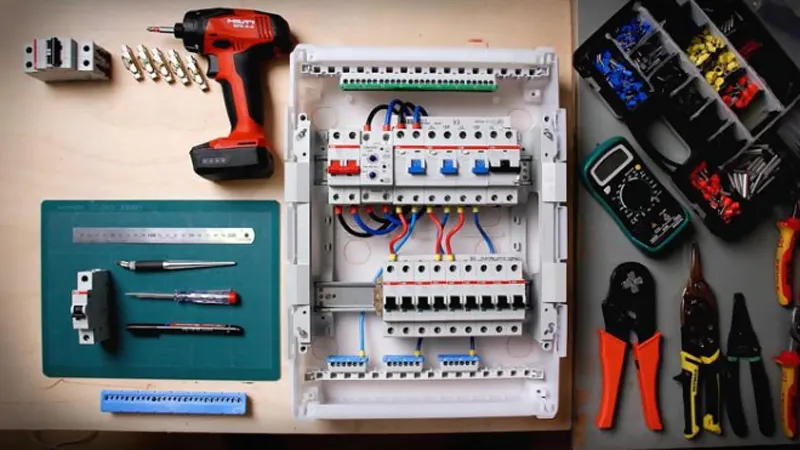

При подключении электрощитка нужно следовать следующим алгоритмом:

  • подготовить провода;
  • установить ящик;
  • закрепить DIN — рейки;
  • расстановка модульных устройств и клеммных колодок;
  • коммутация – процесс присоединения проводов к модульным приборам. Для совершения этого этапа, вначале зачищают коник провода и в случае необходимости надевают на них наконечники. Затем их заводят в клеммы автоматов и плотно прикручивают;
  • подключить вводный кабель, нулевую фазу и заземление;
  • проведение тестового включения автоматов. При этом нужно надеть резиновые перчатки и стоят на резиновом коврике.

Установка электросчетчика

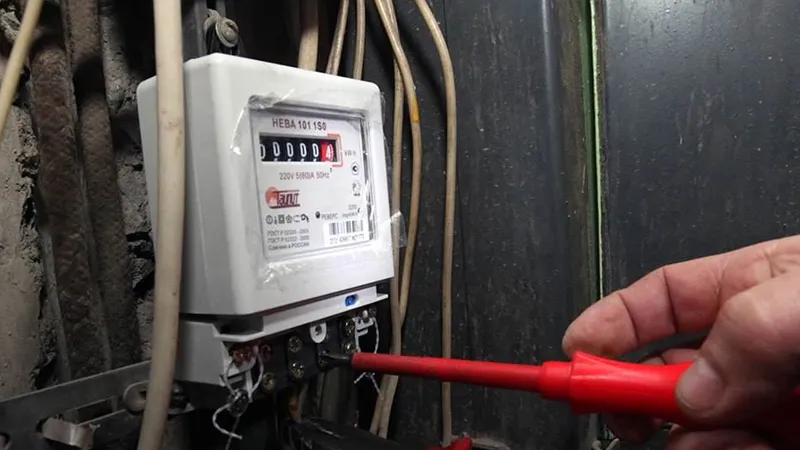

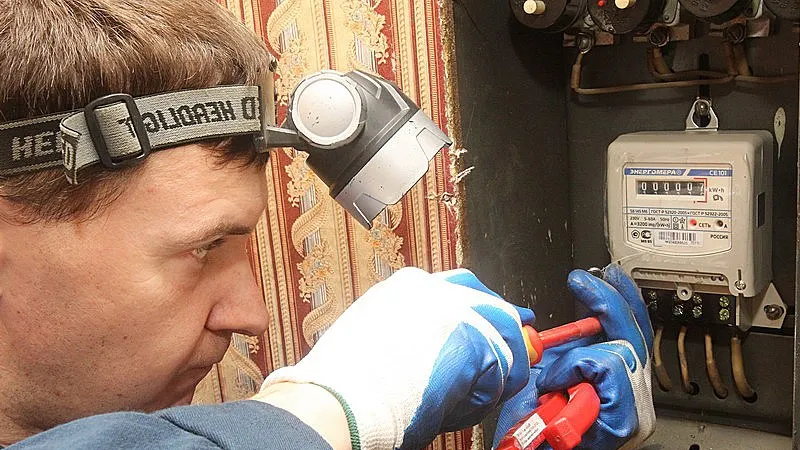

Для правильного монтажа счетчика потребуется выполнить некоторые требования:

  • прибор учета электроэнергии разрешено устанавливать в электрических шкафах, на щитах и панелях с жесткой конструкцией;
  • установка должна происходить на высоте от 0,8 м до 1,7 м;
  • если к счетчику будет доступ посторонних или возможные загрязнения и повреждения, тогда электросчетчик помещается в бокс и запирается на ключ;
  • его расположение должно обеспечивать свободный доступ для обслуживания и снятия показаний. В случае необходимости легкий демонтаж и замену;
  • вводный питающий провод должен гарантировать безаварийное снабжение и быть цельным куском.

6

В случае выполнения переноса или замены счетчика, а также при установке нового прибора необходимо заменять старый вводный провод на новый.

Жилы принято маркировать такими цветами:

  • проводник, который подключается к фазе (L) – коричневый, черный, красный или белый;
  • провод нуля (N) – синий;
  • изоляция у защитного проводника (РЕ) – желто-зеленая.

Важно! Если вводный кабель находится под напряжением, то перед началом электромонтажных работ, подачу необходимо отключить.

Схемы подключения

Определяясь между трехфазным и однофазным счетчиком, нужно учитывать тип питающей сети объекта. Трехфазные преимущественно используются для частных домов, а для квартиры подойдет однофазный.

Правильный выбор счетчика должен начинаться с изучения его характеристик.

Однофазный счетчик

Такой прибор предназначен для регистрации энергии в однофазной сети и разделяется по пропускным токам на такие виды:

  • 5-15 А;
  • 5-40 А;
  • 5-60 А;
  • 5-80 А.

При выборе учитывается полная мощность всех потребителей находящихся в доме.

4

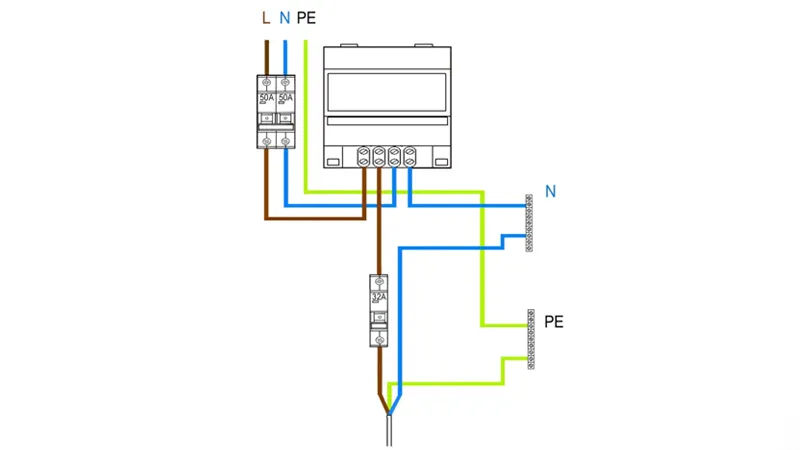

Он подключается к сети не менее чем 4 проводами. Из них два провода – это вход и выход фазы, а другая пара – вход и выход рабочего нулевого проводника.

Таким образом, на схеме видно, что к первой клемме подключается фазный проводник сети, ко второй – фаза, ведущая к потребителю энергии, к третьей – присоединен нулевой провод сети, а к четвертой – нулевой провод ведущий к потребителям. Защитный нулевой провод (РЕ) не подключается ни к счетчику, ни к какому-либо другому прибору.

Правильно подключить электросчетчик и автоматы может любой человек. Это даже не зависит от того какой именно счетчик – механический или электронный. Все дело в том, что в упаковке с прибором находится подробная инструкция описывающая установку и монтаж от производителя.

Трехфазный счетчик

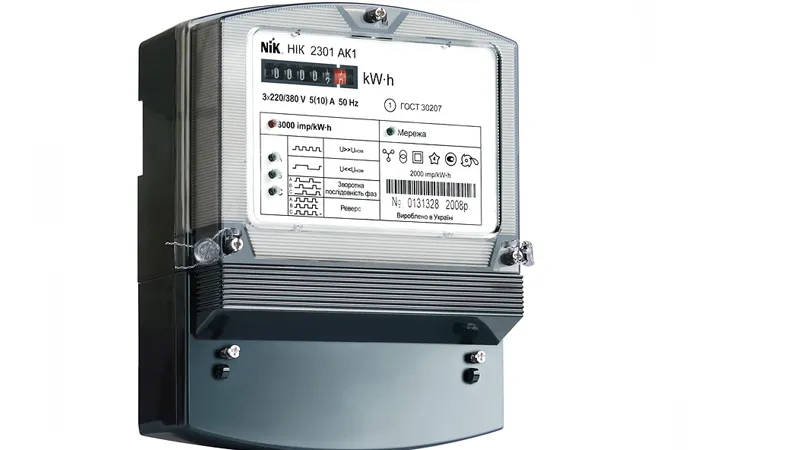

При большом количестве электроприборов рекомендовано использование трехфазного счетчика. Он позволит напрямую подключать трехфазные электроприборы – обогреватели, электрокотлы, электроплиты, асинхронные двигатели.

7

Они могут быть трех видов включения:

  1. Прямого.
  2. Полукосвенного.
  3. Косвенного.

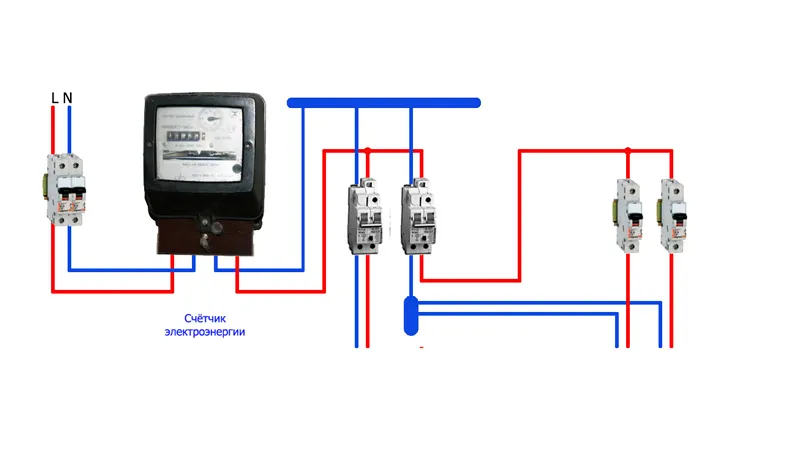

Схема установки практически не отличается от схемы однофазного счетчика. Главным условием подключения будет точное соблюдение порядка подсоединения проводов по цвету, указанному в схеме. А также соответствия нечетных номеров проводов вводу, а четных – нагрузке.

Подключение автоматов

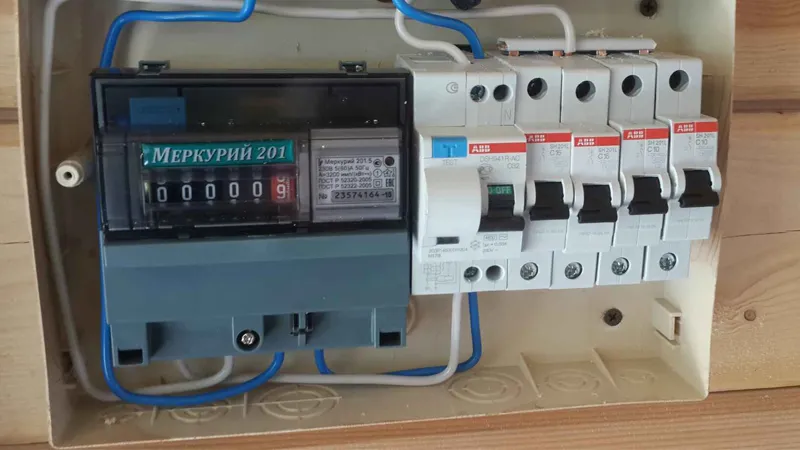

После того, как автомат выбран и приобретен, его следует подключить. Он устанавливается в электрощитке и фиксируется на рейке. Провода в контактных зажимах автомата закрепляются болтовыми контактами. При затягивании контактов, не следует прилагать максимальное усилие, так как это может привести к деформации корпуса.

8

При подключении на верхние контакты подается фаза со счетчика. Нижние, предназначены для подключения отходящих по направлениям, фазных жил проводов.

Установку однополюсного автомата, производят всегда на фазную линию и никогда не устанавливают на нейтраль.

Последствия неправильного подключения

Важно! Неправильный монтаж электропроводки или оборудования может нести катастрофические последствия, включая человеческие жертвы.

Помимо этого, непрофессиональный подход к установке электрооборудования губительно сказывается на нем в процессе эксплуатации.

9

В случае перегрузки кабеля (ток превышает номинал), плохого соединения контактов или соединения медной и алюминиевой проводки заявят о себе в скором времени. В таком случае аварийные ситуации неизбежны. И первым их признаком будет запах горелой проводки.

Для правильного подключения электросчетчика нужно обладать понятиями электротехники. В случае самостоятельной установки, можно ознакомиться с видео-уроками на эту тему. Однако не стоит забывать, что профессиональный подход может сберечь не только имущество, но и жизнь. Поэтому, если нет уверенности в своих возможностях, то лучше минимизировать риски.

Какой автомат нужно поставить на электрический котел 12 квт?


Для выбора подходящего автомата для электрического котла необходимо учитывать следующие параметры:

  1. Номинальная мощность котла — в данном случае это 12 кВт.
  2. Напряжение электросети, к которой будет подключен котел — обычно это 220 или 380 В.
  3. Характеристики автомата — номинальный ток, допустимое перегрузочное значение, тип расцепителя и т.д.

Для выбора подходящего автомата необходимо обратиться к инструкции к котлу или к производителю котла. Он сможет посоветовать автомат, который соответствует техническим требованиям котла. В любом случае, установку автомата лучше производить специалистом, имеющим соответствующие знания и опыт в данной области.
