Как подключить выключатель от розетки и наоборот

Строительство электрической сети в доме может быть запланировано как на этапе проектирования, так и в процессе эксплуатации существующей проводки. В любом случае, вы хотите соединить распределительные коробки, установленные розетки и выключатели с минимальным количеством материала. Подключение силового кабеля не обязательно должно осуществляться исключительно в распределительных коробках, которые представляют собой распределительные коробки, разделяющие узлы. Например, существует множество способов подключения выключателя к розетке и наоборот. Часть проводки может быть выполнена в любой коробке, если нет риска короткого замыкания контактов.

В коридоре или тамбуре часто возникает необходимость совместить сетевое подключение (розетку) и выключатель для разных групп освещения. Такое решение решает несколько проблем:

  • Разветвленная розетка в коридоре обычно не нужна: электроприборы не используются постоянно. Однако необходимо подключить пылесос или зарядное устройство. Кроме того, в прихожей можно установить базовый блок беспроводной телефонной связи.
  • В этой комнате есть небольшое пространство у стены со шкафами, зеркалом и вешалкой для одежды. Часть коридора обычно занята входной панелью и измерительным прибором (счетчиком). Поэтому компактное размещение выключателя является важным моментом.
  • Благодаря объединению розетки и выключателя экономится проводка и не требуется дополнительная распределительная коробка.
  • Если вы также подключите второе устройство: выключатель к розетке или наоборот, вам не придется разрушать стену или организовывать трассу для кабеля питания. Подключение осуществляется с минимальным воздействием на помещение.

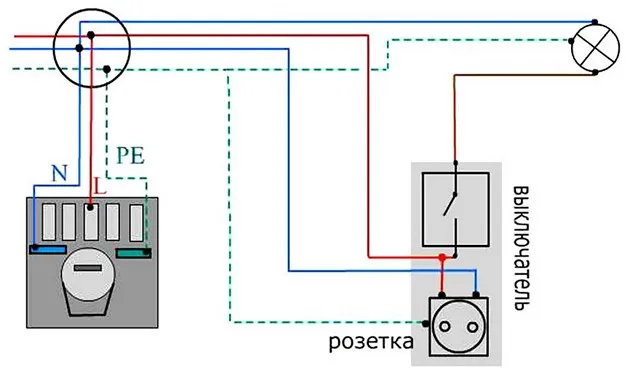

Как видно на рисунке, вся система нуждается в автоматическом выключателе (на плате он может называться «коридор: свет, розетка») и распределительной коробке.

Схема

Нейтральный проводник N (синий) служит своего рода сквозной линией к группам освещения и к розетке. Заземление PE подключается к корпусу розетки и (если одна из групп освещения находится в ванной комнате) к корпусу светильника. Фаза после предохранителя подключается к розетке через распределительную коробку. Подключение к розетке выполнено. Используется любая клеммная колодка, например, WAGO.

Клемма

Подключите фазную клемму к розетке и входной клемме преобразователя с помощью короткого кабеля. Затем одна фаза передается с выходных клемм на каждую группу освещения.

Такое расположение обычно используется при планировании, поскольку все равно необходимо прокладывать кабели через различные группы освещения. Если это решение является опциональным, вам не нужно устанавливать дополнительные коробки. Отверстие для выключателя или розетки располагается рядом с уже установленным устройством. Теперь остается только установить дополнительную проводку.

Если розетка и освещение должны быть разделены разными блоками предохранителей (например, розетка для мощного электроприбора), то фазы прокладываются по отдельным линиям электропередачи.

Схема2

Как подключить одноклавишный выключатель от розетки

Классический вариант: общий нулевой проводник от распределительной коробки подводится к точке освещения.

Схема4

Тот же проводник кабеля используется для заземления (при наличии). Однако фазный проводник не подводится непосредственно к светильнику. Простой выключатель (в том же корпусе, что и розетка) прерывает цепь между фазным контактом в розетке и светильником. Довольно распространенная схема. Такое устройство часто можно найти в магазинах светотехники.

Розетка

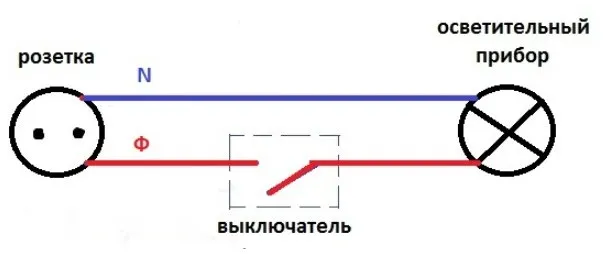

Еще одно применение такого устройства — в качестве съемного гнезда. Предположим, у вас есть электрический прибор, который необходимо выключать на ночь или когда вы выходите из комнаты. Это может быть маршрутизатор, передающий Wi-Fi. Само устройство расположено высоко, поэтому вы не всегда можете использовать обычную кнопку питания. Щелчок выключателя выключает устройство без необходимости прикасаться к выключателю на панели управления. Или наоборот: устройство должно получать питание при определенных условиях. Например, для питания системы сигнализации.

В этом случае фазный провод внутри устройства просто прерывается выключателем, а подключение питания осуществляется как к обычной розетке.

Если выключатель добавляется к уже существующей розетке

Минимизируйте последствия, заменив гнездо внутри устройства. Сам процесс прост: просверлите отверстие рядом с коробкой и аккуратно вставьте новый блок.

Выключатель

Входящий сетевой кабель не нужно прокладывать, он уже находится в розетке. Однако выходные кабели должны быть проложены до светильника. Это индивидуальное решение, универсального метода не существует. Схема подключения очень проста: нулевой проводник и фазные провода прокладываются не от коробки, а от розетки.

Схема5

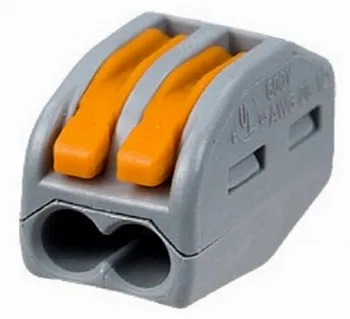

Конечно, необходимо установить клеммные колодки. Многие подключают выходной кабель непосредственно к контактам розетки: некоторые модели допускают такое подключение.

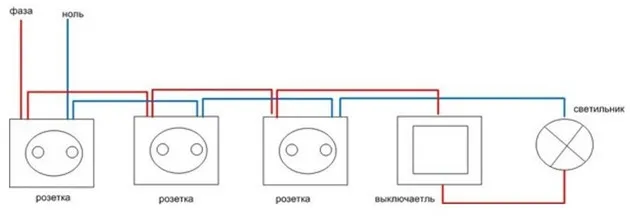

Если в группе несколько розеток, каждую из них можно заменить общим блоком (выключателем розеток). Вы просто выбираете подходящее место (от которого можно провести кабель к светильнику) и вставляете выключатель в розетку.

Схема6

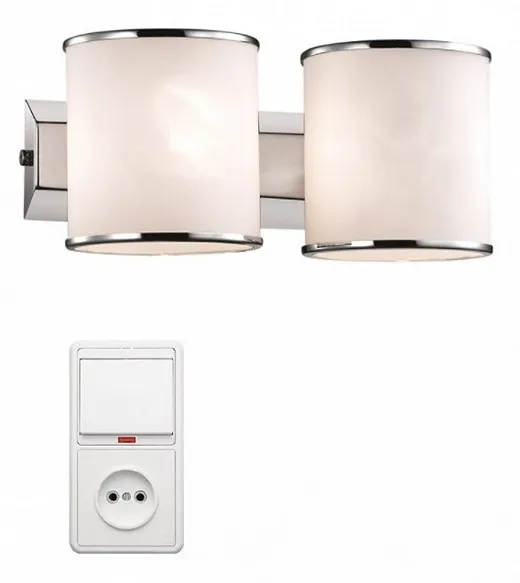

Если вам нужна дополнительная точка освещения в прихожей, можно использовать настенные светильники. Они находятся в непосредственной близости от блока розетки-выключателя, поэтому вам не придется разрушать большой кусок стены для прокладки проводов.

Светильник

Общие правила безопасности

Конечно, перед началом таких работ (особенно на встроенной электрической системе) необходимо отключить линию и убедиться, что она отключена. Выбор силового кабеля не является проблемой: для освещения достаточно сечения 1,5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, основной кабель (розетка) будет длиннее: 2,5 мм².

Сочетание точки питания и устройства управления освещением позволяет рационально организовать электроснабжение в жилом или офисном помещении. Гораздо практичнее сгруппировать электрические компоненты вместе, чем беспорядочно разбросать их по комнате.

Подключение блока «выключатель-розетка»: пошаговая инструкция

Как правило, в квартирах и частных домах розетки и выключатели располагаются отдельно. Это имеет смысл, поскольку розетки должны находиться ниже выключателей. Иногда, однако, необходимо объединить эти моменты, например, при проводке освещения в ванной и туалете. В этом случае лучше использовать комбинацию выключатель-розетка. Однако для многих людей подключение такого устройства является настоящей проблемой. В сегодняшней статье автор YouTube-канала «Все могут» показывает, как это сделать своими руками.

Подготовительные работы, разборка приобретённого блока

Перед началом работы убедитесь, что электропитание отключено, а автоматический выключатель выключен. Помните, что поражение электрическим током опасно не только для вашего здоровья, но и для вашей жизни. Не забывайте о правилах техники безопасности.

Розетки этого типа могут отличаться количеством кнопок, которое варьируется от одной до трех. Суть соединения кардинально не изменится, поэтому сегодня мы рассмотрим коммутацию на примере одного коммутатора. Поняв принцип установки, домашний мастер легко справится с большим количеством выключателей.

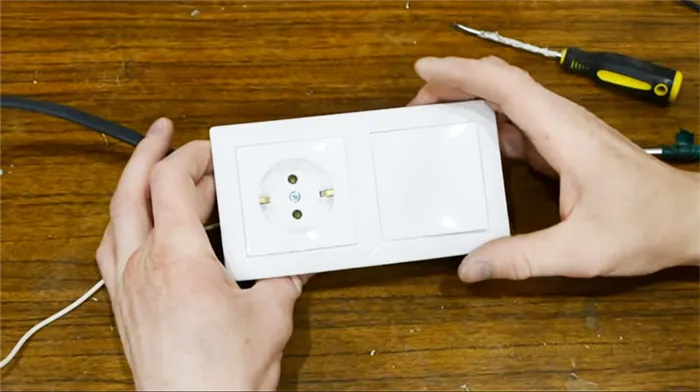

Подключение блока «выключатель-розетка»

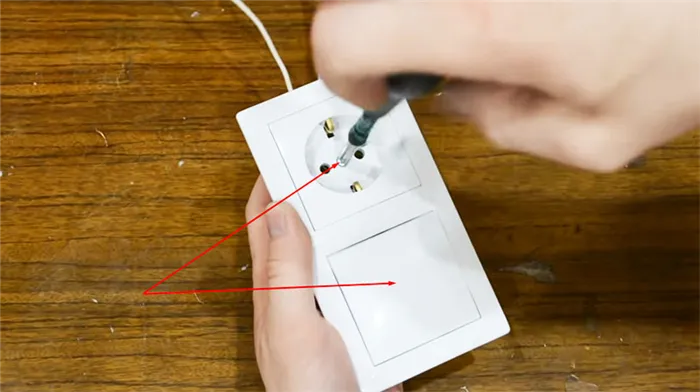

В первую очередь необходимо снять все детали, которые крепят внешнюю декоративную крышку, предотвращающую доступ к контактам. Это делается следующим образом. Выкрутите винт в центре основания, а затем снимите клавишу выключателя. Если его не удается удалить руками, можно аккуратно поддеть край тонкой отверткой или ножом. Под ключом находится небольшая пластиковая пластина, которая удерживается на месте защелками. Его также следует удалить.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее необходимо извлечь выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при установке обычных поворотников. Для этого необходимо выкрутить 4 крепежных винта. А теперь наступает самая сложная часть. Нет необходимости откручивать их полностью. Достаточно немного ослабить их. Если вы полностью выкрутите винты (саморезы), это может привести к неудобствам при сборке. И никто не хочет тратить время на ненужную работу.

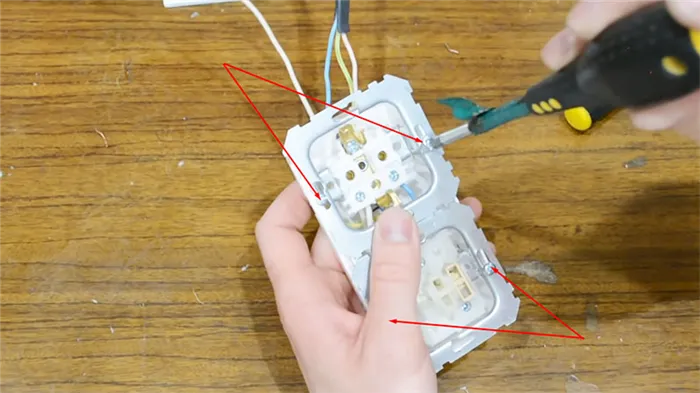

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

Немного ослабьте крепежные винты выключателя и розетки.

После откручивания винтов розетка и выключатель легко снимаются. Вам нужно лишь слегка повернуть их.

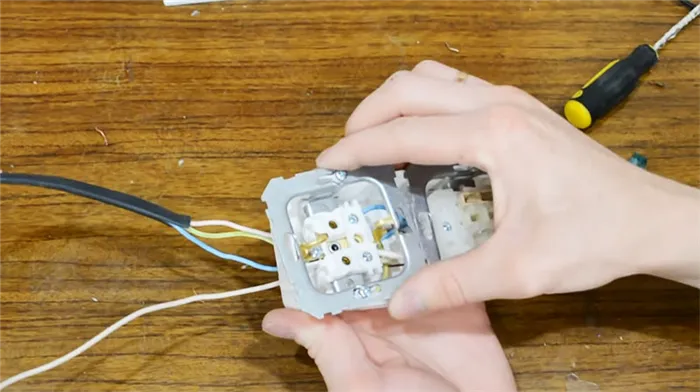

Поворот розетки и выключателя позволят легко извлечь их из коробки

Поворот розетки и выключателя облегчает их извлечение из корпуса.

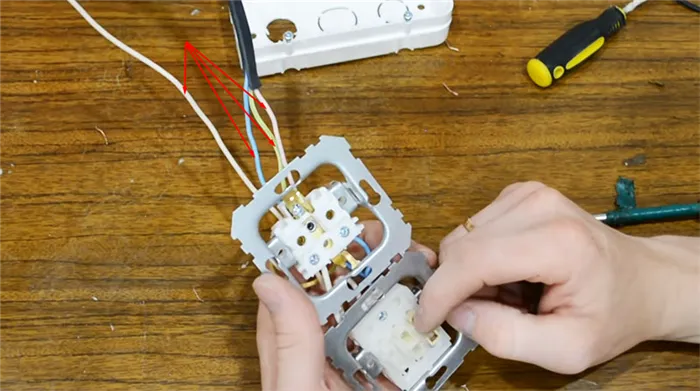

Подключение жил кабеля к контактам блока

Чтобы изменить точно такую же модель, как в сегодняшнем примере (розетка с заземлением и одноручный выключатель), вам понадобится 4 провода. Число может быть увеличено на единицу для каждой дополнительной кнопки. Здесь у вас будет 3 входящих провода — фаза, нейтраль и земля — и исходящий (сигнальный) провод, который подает свет от выключателя.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Это трехжильный кабель с дополнительным четвертым проводом.

Если устройство приобретается в сборе, а не на заказ, розетка и выключатель уже соединены перемычкой. По нему передается напряжение. Если самодельщик собирает такое устройство самостоятельно, он должен помнить, что одна фаза должна быть проведена через мост. Согласно правилам ПУЭ, ноль не должен проходить через автоматический выключатель. Это опасно не только при последующем обслуживании осветительных приборов, но и во время их эксплуатации. Мы обсудим это более подробно ниже.

Подключение фазного провода

Фазный кабель должен быть подключен к клемме, на которой находится перемычка. Это позволяет одновременно активировать розетку и переключающий контакт. Удобнее всего использовать четырехжильный кабель. Здесь легко понять подключение по цветовой маркировке. В качестве фазного провода можно использовать любой цвет, кроме синего и желто-зеленого. В четырехжильном кабеле в качестве фазных проводников используются ровно две жилы — для линии питания и сигнальной линии.

В нашем случае в качестве фазного провода использовался простой белый провод.

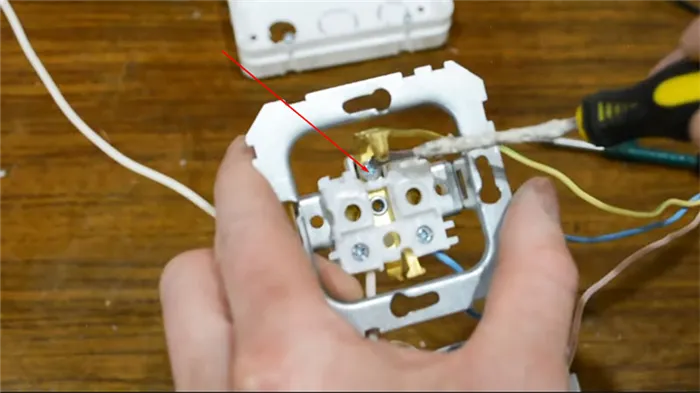

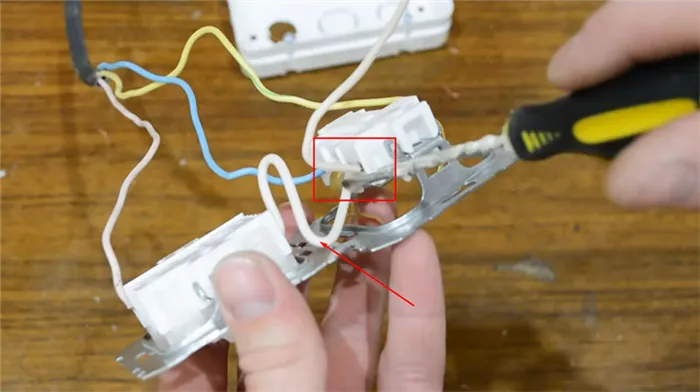

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Перемычка между выключателем и розеткой — здесь подключается фазный провод

Заземляющая жила

Если розетка имеет кронштейн или заземляющий контакт, его необходимо подключить. Для этого используется желто-зеленый провод кабеля, который подключается к нужному контакту. Должно быть понятно, что заземление требуется только для розетки. Выключатель не обязательно должен быть заземлен.

Важно. Если в частном доме нет контура заземления, его необходимо создать. В старых жилых зданиях, где не была предусмотрена система заземления, достаточно защитного заземления. Если заземление выполнено правильно и в главном распределительном щите установлено устройство остаточного тока или устройство прерывистого тока, то оно почти так же хорошо, как и заземление, за исключением нескольких деталей.

Жёлто-зелёная жила подключается к контакту заземления розетки

Желто-зеленый провод подключается к клемме заземления розетки.

Нулевая жила и её подключение

В сегодняшнем примере синий провод использовался в качестве нейтрального, как и должно быть. Он должен быть подключен ко второй (свободной) клемме розетки. Нейтральный провод больше никуда не идет и не нужен на выключателе.

Современные планировки и варианты дизайна позволяют использовать трехкнопочный выключатель в качестве основного управляющего соединения для нескольких источников света в одном помещении. К ним относятся:

Особенности совмещенных изделий

Связанные блоки подходят для установки на деревянные, каменные, гипсокартонные и бетонные поверхности. Они эстетичны, эргономичны и могут быть установлены с минимальными монтажными каналами.

Модели могут быть встроены в стену или установлены на стене. Они подходят для использования внутри помещений или оснащены влагостойким корпусом для установки на улице. Специальная крышка предотвращает попадание влаги и пыли в корпус и на контакты. Это относится к случаям, когда герметичная версия устанавливается в ванной комнате.

Как выбрать розетку с выключателем

При выборе подходящего устройства необходимо учитывать несколько факторов:

  • Совместимость с техническими характеристиками и особенностями электроустановки,
  • пригодность для дизайна помещения,
  • функциональность с точки зрения возможностей подключаемых устройств,
  • количество кнопок и выходов устройства,
  • особенности установки.

Производители выпускают различные модели:

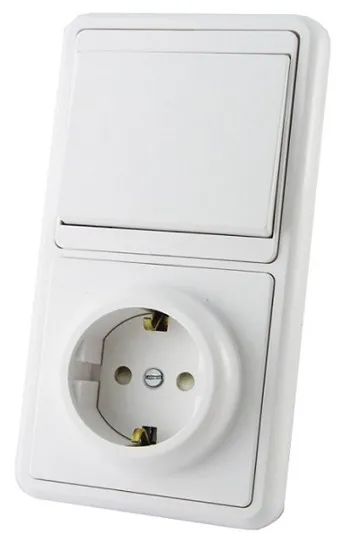

  • двойная модель — состоит из выключателя и незаземленной розетки,
  • внутренний блок с выключателем и заземленной розеткой; кнопка может быть оснащена световым индикатором,
  • наружные блоки — розетка и ключ спрятаны под крышкой с защитой IP 54.

Доступны версии с различными комбинациями кнопок, переключателей и розеточных групп. Внешний корпус снимается — тройной блок подходит для системы розетка + выключатель + розетка или USB-подключение.

Средняя стоимость простой единицы составляет 200 рублей. Евро схема проводки с двумя кнопками стоит около 300 рублей и подходит для приборов общей мощностью 3,5 кВт. Версии с влагозащитой стоят около 450 рублей, а блок питания с тремя розетками и простым кнопочным выключателем обойдется в 1000 рублей.

Как подключить розетку и выключатель

Чаще всего розетка + одинарный выключатель и розетка + двойной выключатель используются вместе.

Установка розетки с одноклавишником

Схема подключения предусматривает прокладку трехжильного кабеля от распределительной коробки к устройству:

  1. В распределительной коробке нейтральный проводник источника питания соединяется с нейтральными проводниками освещения и розетки.
  2. В распределительной коробке фаза сети подключается к фазе розетки.
  3. В самом устройстве фаза и нулевой провод подключаются к предусмотренным клеммам.
  4. Фаза розетки подключается к входному контакту выключателя через перемычку.
  5. Кабель, подключенный к фазе освещения в распределителе, встроен в выходной контакт выключателя.

Заземленная розетка должна быть подключена четырехжильным кабелем.

Установка блока с двухклавишником

Розетка с двумя кнопками в общем корпусе собирается следующим образом:

  1. Подключите фазу розетки к входному контакту выключателя с помощью перемычки.
  2. Подключите фазные провода к клеммной колодке выключателя.
  3. Подведите проводники к распределительной коробке и подключите их к внешним проводникам цоколей ламп.
  4. Подключите нулевые проводники питающей сети к нулевым проводникам розеток и светильников в распределительной коробке.

Правильная установка возможна только при соблюдении следующих инструкций:

  • Подготовьте инструменты — дрель с корончатым сверлом, отвертку, плоскогубцы и ножницы,
  • Используйте инструменты с изолированными ручками,
  • Для поверхностного исполнения сдвоенных блоков нет необходимости сверлить стены,
  • Устройства для увлажнения воздуха подходят для установки в ванных комнатах и туалетах.

Правила электроснабжения требуют, чтобы перед установкой электрооборудования был обесточен весь дом.

Подключение розетки и выключателя от двухжильного провода

Простейшая система состоит из четкой последовательности проводов, идущих от распределительной панели к прибору. Подключение осуществляется следующим образом:

  1. Выбор участка, на котором будет установлен внутренний или наружный блок.
  2. Место, где должен быть размещен внутренний или наружный блок или где должен быть установлен внутренний или наружный блок.
  3. Определение фазы на распределительном щите и отключение питания в помещении.
  4. Определение фазы на распределительной панели и определение местоположения распределительной панели и определение фазы на распределительной панели. Вы должны зачистить концы соответствующих проводов, скрутить их и покрыть изоляционным материалом.
  5. Неиспользуемые провода следует скрутить в кольцо и покрыть изоляцией.

Использование схемы оправдано только в том случае, если розетка используется редко. Комбинированный прибор работает по принципу подачи фазы в розетку путем включения сетевого выключателя.

Используйте эту систему для подключения бойлера без разъединителя.

Подключение розетки с выключателем в одном блоке

Компоненты работают вместе или по отдельности. Для установки устройства необходимо:

  1. Проведите фазный и нулевой провод от главного щита к распределительному щиту.
  2. Проведите 2 провода от арматуры и 3 провода от блока к распределительной коробке.
  3. Проведите фазный провод от распределительного щитка к розетке.
  4. Подключите нейтральный провод источника питания к нейтральному проводу устройства.
  5. Затяните и изолируйте фазные провода между розеткой и выключателем.
  6. Подключите провод заземления входного кабеля.

Нестандартное применение

Некоторые преподаватели советуют использовать несимметричную розетку вместо стандартной — фаза вводится через выключатель. Этот метод подходит для оборудования, не имеющего кнопки выключения питания или кнопки быстрого выключения.

Недостатком схемы является то, что она совместима только с маломощными потребителями, что практически никогда не встречается на практике. Ни один из контактов не рассчитан на большие токи, поэтому проводка нагревается, плавится и вызывает пожар.

Идея совмещения выключателя и розетки еще достаточно нова, но эти устройства быстро завоевали популярность благодаря удобству и функциональности. При правильном соблюдении схем подключения комбинированные устройства являются отличным решением для закрытых помещений, так как освобождают пространство за счет увеличения количества розеток.

Да, такой подход никак не повлиял на производительность компонентов. Все работает хорошо, но функциональная надежность этих устройств остается под вопросом.

Способы подключения выключателя и розетки в одном корпусе

Комбинированные устройства все чаще используются для экономии места. Например, розетка с выключателем в едином корпусе, которая устанавливается в подрозетник и выполняет одновременно две функции: подключение нескольких устройств через вилку питания и включение света.

Преимущество этой комбинации заключается в том, что требуется только одна розетка и, следовательно, только одно углубление в стене. Также достаточно проложить только один кабель с необходимым количеством проводов.

Основные варианты соединения

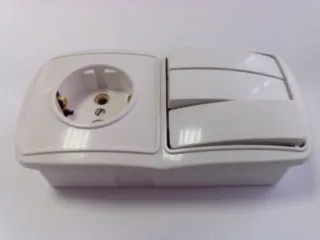

Розетка с выключателям в одном корпусе

В старых домах все соединения размещались в коробке под потолком. Затем кабели будут проложены к отдельным потребителям. С появлением боксов — различных устройств в одном корпусе — появилась возможность экономить на кабелях и сократить количество необходимой проводки. Кроме того, нет необходимости тщательно измерять высоту розетки и выключателя, чтобы разместить их рядом друг с другом.

Недостатком этих комбинированных устройств является то, что в случае выхода из строя одного из них, необходимо заменить все устройство. Заменить их по отдельности невозможно.

Одноклавишный вариант

Это самый простой способ построения блоков. Все, что вам нужно, это само устройство и трехжильный кабель.

В самой распределительной коробке нужно сделать разводку: фаза, ноль — к розетке, ноль — к лампе, от лампы еще один провод — к выключателю. Теперь необходимо выполнить необходимые соединения внутри самой коробки.

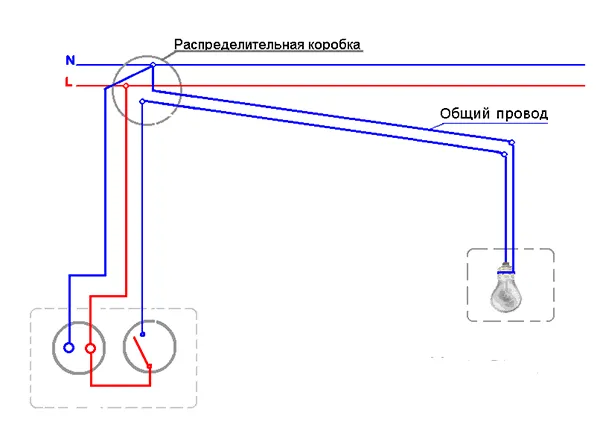

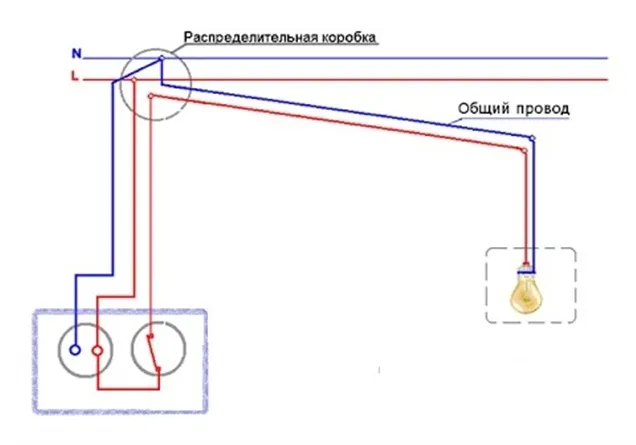

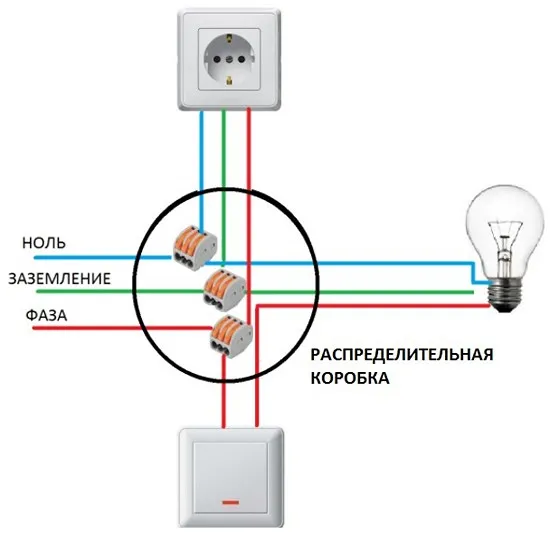

Схема для одноклавишного блока выключателя с розеткой

Как видно из рисунка, соединение компонентов в единый блок ничем не отличается от отдельного блока. К розетке подходит фаза и ноль. Та же фаза идет на контакт выключателя, а затем на лампу. Теперь все вставлено в коробку, завинчено и вставлен ключ. Если вы все сделали правильно, все будет работать.

Если розетка заземлена, кабель имеет 4 провода, а не 3. Четвертый — желто-зеленый. Речь идет о контакте с землей. Он не должен быть подключен ни к чему другому!

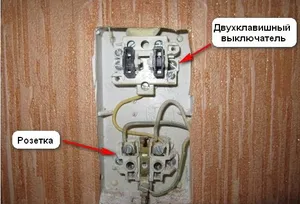

Двухклавишный блок

В некоторых случаях приходится подключать свет в ванной комнате, туалете и стиральной машине. В самой ванной комнате розетка может быть установлена только в том случае, если она должным образом герметизирована. Если это не так, то лучше установить его в прихожей.

Для экономии места и проводов мы снова будем использовать «все в одном», но теперь с двумя кнопками. Подключение также не представляет особой сложности.

Первое, что необходимо сделать, это выбрать правильный дизайн. Помните, что в стиральной машине используется нагревательный элемент — электрический трубчатый нагреватель. Как бытовой прибор, он может иметь мощность до 2200 Вт при нагреве воды. Розетка должна быть рассчитана на 16 ампер (мощность самого нагревательного элемента, двигателя стиральной машины и резерв). Заземление здесь обязательно.

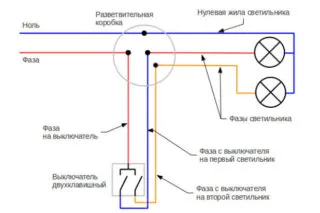

Теперь о самом соединении. При этом методе от распределительной коробки до розетки прокладывается 5-жильный кабель. Фазный конец имеет красный, коричневый или черный цвет. Нейтральный цвет — синий, голубой. Заземление — желтый/синий. Важно не перепутать разметку, чтобы избежать травм в дальнейшем.

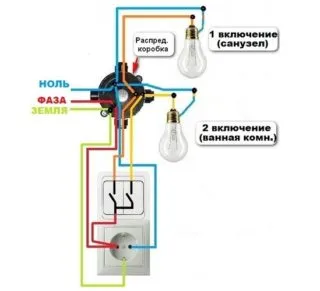

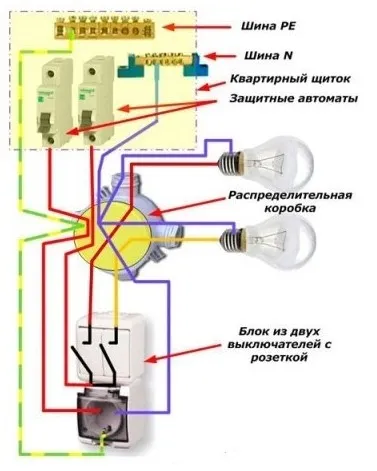

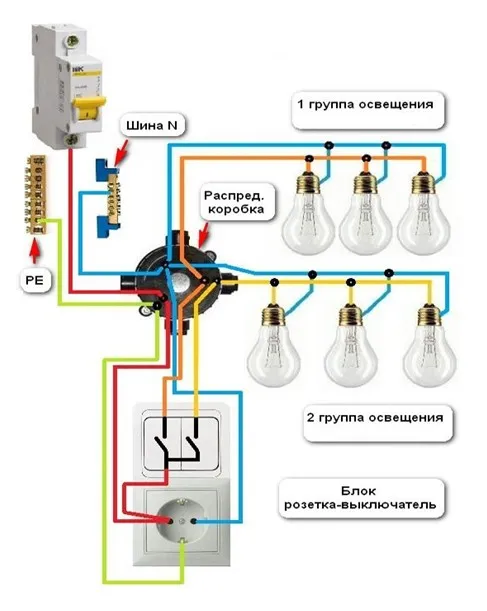

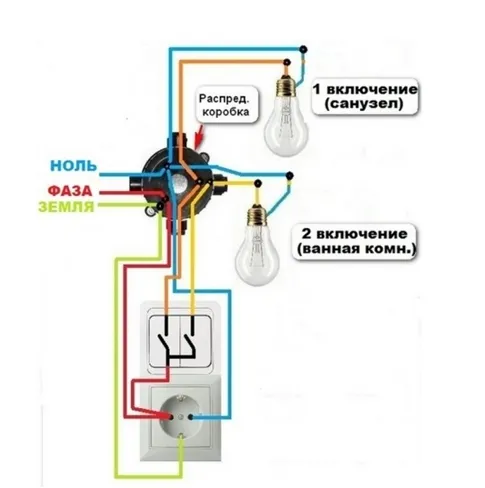

Схема подключения двухклавишного блока

Посмотрите на схему: заземляющий контакт (зеленый на рисунке) подключен к специальному заземляющему контакту розетки. Его особенностью является то, что он имеет «усики», которые входят в середину, когда внешняя крышка находится на месте.

Альтернатива

В некоторых случаях требуется более одного соединения. Немногие знают, как правильно их подключить, чтобы не попасть в беду. Поэтому лучше выбрать альтернативный вариант — розеточный блок. Эти блоки розеток выпускаются как в виде обычных блоков, так и в виде силовых блоков. Их очень удобно устанавливать и легко подключать.

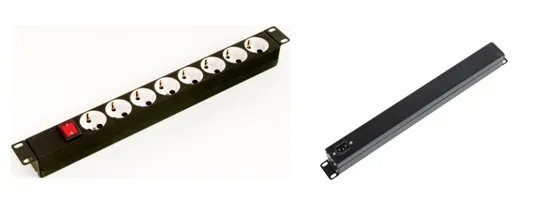

Блок розеток

Они имеют выключатель сбоку, который позволяет отключать питание, не вынимая вилку из розетки. Устройства выпускаются с номинальной мощностью 10 А или даже 20 А. Обратите внимание, что некоторые модели поставляются без шнура питания, который необходимо приобретать отдельно.

Если вы делаете ремонт или модернизацию своего дома или квартиры, помните: кажущаяся простота не означает, что можно расслабиться везде. Это особенно важно для электротехнического сектора.

Важно: Если наружный блок установлен напротив деревянной стены, поместите между ними паронитовую прокладку. Если контакты нагреются и еще больше воспламенят изоляцию, паронит предотвратит воспламенение деревянной стены.

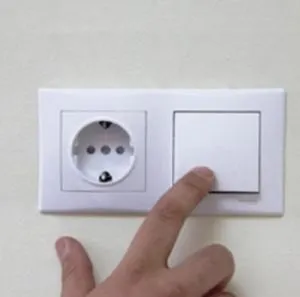

Установка совмещенного блока с одноклавишным выключателем

Подключение с помощью одного кнопочного выключателя

В настоящее время эти устройства имеют множество разновидностей, но наиболее распространенными являются устройства с одной или несколькими розетками и одним кнопочным выключателем.

Фактически, все современные модели имеют одинаковый способ подключения: группа клемм, к которым подключаются фаза и нейтраль, и перемычка на клемме фазы для одного из контактов выключателя.

Ниже приведены пошаговые инструкции для этой процедуры:

  1. От распределительного щита в отсеке к распределителю должен быть проложен кабель с двумя проводами для фазы и нейтрали.
  2. Затем необходимо проложить три провода от индивидуальной комбинации соединений и два провода от светильника, управляемого выключателем, к распределительному щиту.
  3. На распределительном щитке соедините вместе провод фазы и провод розеточной клеммы.
  4. Нейтральный провод лампы должен быть подключен к нейтральному проводу распределительного щита, а оставшийся свободный провод лампы должен быть подключен к проводу, подключенному к свободному контакту выключателя.
  5. Если подключаемый модуль выключателя изготовлен в полном соответствии с европейским стандартом, он должен иметь дополнительное заземление. В этом случае необходимо проложить еще один кабель внутри панели, предназначенный для его подключения.

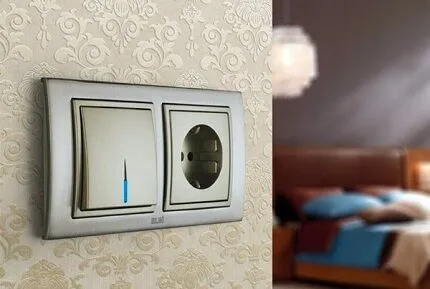

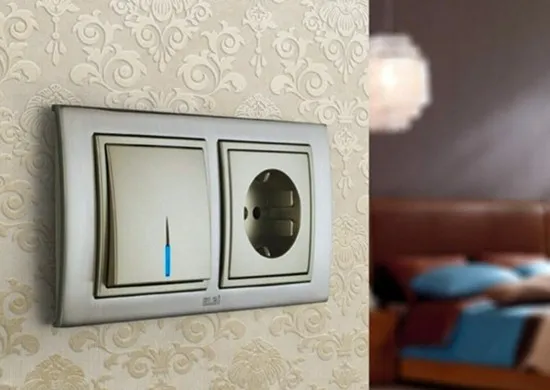

Многие современные модели дополнительно оснащены подсветкой кнопок или других элементов с помощью диодов. В этом случае система, с помощью которой диоды получают питание, с самого начала включена в общую конструкцию комбинированного устройства, так что для подключения подсветки не требуется никаких дополнительных действий.

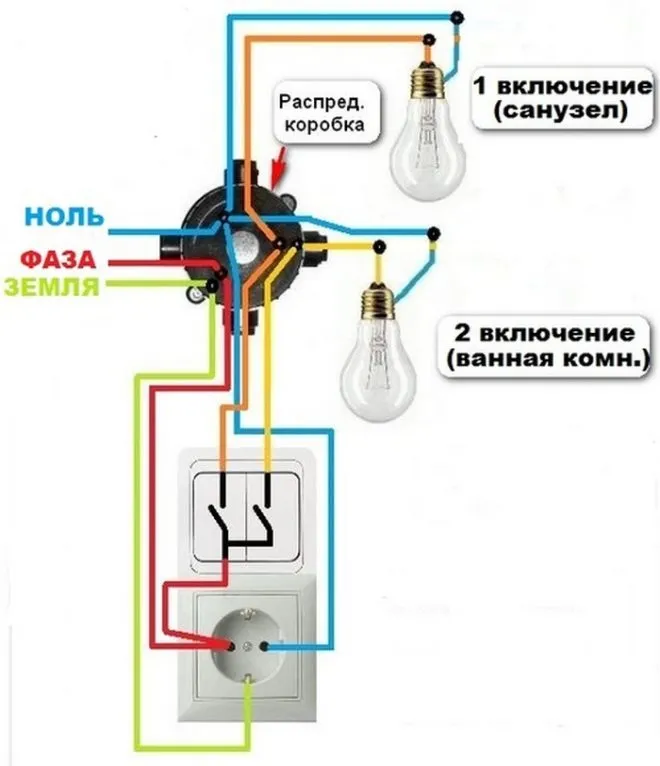

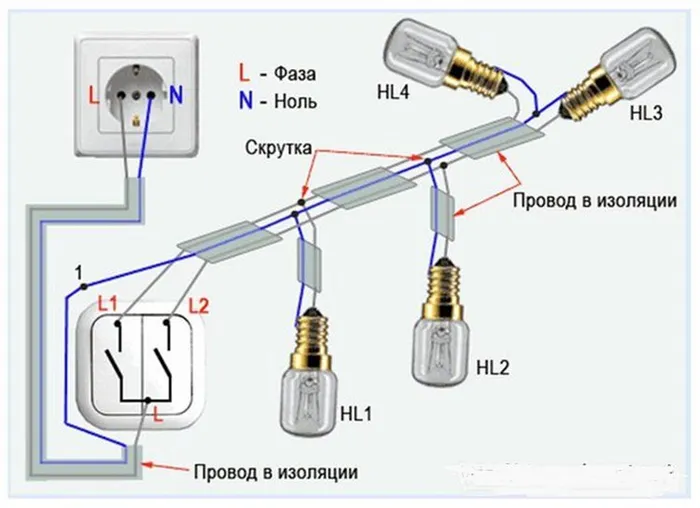

Схема подключения блока розетка-выключатель с двумя клавишами

схема подключения выключателя с двухклавишным блоком

Устройства, имеющие более одной кнопки, отличаются по процедуре подключения, поскольку имеют большее количество проводников, выполняющих функции соединения между светильником и выключателем.

Для успешного подключения и последующей правильной работы необходимо выполнить следующую процедуру, подходящую для двухкнопочных устройств:

  1. Для завершения цепи необходимо проложить пять проводников от распределительного щита к электрической системе пары.
  2. Заземление и нейтраль, идущие от распределительного щита, подключаются только к розетке.
  3. Внутренняя конструкция распределительного щита включает в себя специальный выключатель короткого замыкания, который необходим для питания фазы выключателя.
  4. Два оставшихся свободных провода подключаются к соответствующим клеммам выключателя, так как проверяемые светильники получают питание именно оттуда.
  5. В панели управления скрутите провода для подачи фазы через выключатель и свободные провода, идущие от розеток светильников.
  6. Нейтральный и земляной провода светильника также скручиваются, и их оголенные концы соединяются с другим скрученным проводом, используемым для подключения розетки.
  7. Если вас не устраивают операции, выполняемые при нажатии кнопок, необходимо их исправить. Для этого просто поменяйте местами провода, подключенные к контактам выключателя.

Этот тип шкафа обычно размещается на перегородке между дверью в ванную комнату и туалетом. Иногда устройство также оснащается третьей кнопкой для управления освещением на кухне.

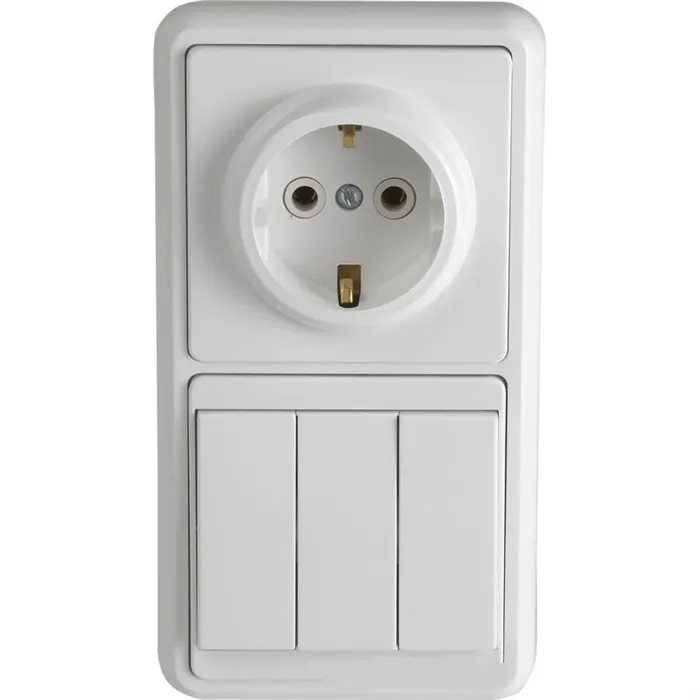

Процедура подключения блока с тремя кнопками принципиально не отличается, увеличивается только количество проводников.

Как выбрать подходящий блок?

блок с выключателем

Множество моделей и модификаций таких приборов, представленных в настоящее время на рынке, зачастую значительно усложняет выбор.

Чтобы купить подходящее устройство и впоследствии не пожалеть о сделанном выборе, необходимо учитывать следующие важные критерии:

  1. Необходимое количество розеток и кнопок, которые должны быть включены в конструкцию устройства. Лучше всего рассчитать необходимое количество розеток и выключателей, чтобы избежать использования удлинителей.
  2. Метод установки, который отличается для наружных и внутренних блоков. Первый вариант рекомендуется для помещений с открытыми кабелями, так как такое устройство визуально более заметно и громоздко.
  3. Дизайн светильника, который позволяет ему гармонировать с общим дизайном помещения.

В современных многоэтажных домах двойные блоки используются для кухонь, ванных комнат и гостиных. Причиной этого являются европейские стандарты, в соответствии с которыми:

Розетка с выключателем в одном корпусе: как подключить розетку с выключателем

Сочетание точки питания и устройства управления освещением позволяет рационально организовать электроснабжение в жилом или офисном помещении. Гораздо практичнее сгруппировать электрические компоненты вместе, чем беспорядочно разбросать их по комнате.

Это решение имеет не только эргономические, но и дизайнерские преимущества. Однако возникает также вопрос о том, как подключить розетку и выключатель к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого устройства.

Мы представляем исчерпывающую информацию о способах установки и вариантах подключения электрических устройств блока. Детали и нюансы подчеркиваются в фото- и видеокомплектах, чтобы была понятна специфика работы. Такая мощная информационная поддержка поможет вам выполнять свою работу на «отлично».

Подключение розеток с выключателем на 1–3 клавиши

Еще не так давно провода выключателя подключались к цепи без ведома, а в некоторых случаях даже случайно. Было обнаружено, что в старых квартирах и зданиях целый ряд устройств был подключен в нарушение многочисленных правил безопасности.

Да, такой подход никак не повлиял на производительность компонентов. Все работает хорошо, но функциональная надежность этих устройств остается под вопросом.

Использование качественной электрофурнитуры для подчеркивания дизайна

Переключение розетки является популярным методом безопасной эксплуатации приборов или инструментов, которые не имеют собственного выключателя питания.

Экономия денег и пространства приобретает все большее значение. Поэтому, чтобы сократить пространство, необходимое для прокладки проводов, и площадь стен, производители бытовой техники объединили множество приборов в единую конструкцию.

Сочетание односторонних и двухсторонних выключателей с одной розеткой повышает эффективность и удобство использования этих электроприборов.

Розетка и выключатель в одном корпусе

Объединение электрооборудования в цельном корпусе экономит место и уменьшает количество кабелей.

Стоит помнить, что при выборе кабеля для подключения модульного электроустановочного устройства необходимо учитывать максимальную нагрузку.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов соединения петли. Эта опция была доступна лишь относительно недавно. Раньше в доме невозможно было найти электроприборы с различными опциями в одном корпусе.

Пример подключения выключателя и розетки

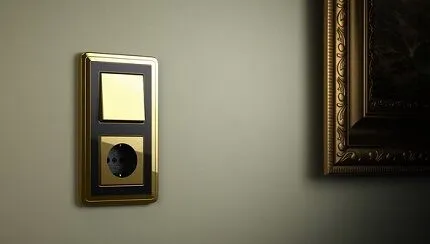

Выключатель и розетка в едином корпусе выглядят более привлекательно и не имеют зазоров и стыков

Выключатель и розетка были соединены путем подключения кабелей к розетке без смешивания самих устройств. Этот метод используется и сегодня, если по определенным причинам потребители не могут быть установлены рядом друг с другом.

Но и у непарного варианта есть свои преимущества. См. ниже:

  1. Такие устройства общедоступны. Даже если вы купите дешевый выключатель и розетку, вы можете подключить их к одной цепи.
  2. Подключение этих электрических устройств несложно и может быть выполнено даже своими руками.
  3. Безопасность повышается при использовании отдельных механизмов проводки, поскольку проводка разделена, что снижает вероятность короткого замыкания.

По этой причине в последние годы домохозяйства делают выбор в пользу специальных приборов, в которых комбинация розеток и выключателей поставляется поставщиком. Это облегчает подключение прибора.

Выводы и полезное видео по теме

Вы также можете посмотреть процесс в видеоформате. В этом видео опытные эксперты объясняют и показывают, как правильно подключить все вышеперечисленные блоки.

Видео #1. Как подключить розетку и выключатель:

Видео №2. Надежная электропроводка в доме или квартире: правильное подключение:

Клип №3. Ремонт устройства с выключателем и двухсторонней розеткой:

Помните, если эта статья и видео не дали вам четкого представления о том, как подключать выключатели, или если вы новичок в электромонтажных работах, особенно если вам необходимо выполнить электромонтажные работы в ванной комнате, обратитесь к профессиональному электрику, чтобы избежать случаев поражения электрическим током или короткого замыкания.

Конструкция включает в себя розетку и выключатель с одной кнопкой. Благодаря компактным размерам 12,3 x 7,3 x 5,9 см и прочному и долговечному ABS-пластику, из которого изготовлен корпус, он имеет степень защиты IP.

Установка блока внутреннего исполнения

Корпус панели управления, утопленный глубоко в стену, не так бросается в глаза и не нарушает общий вид интерьера, поэтому закрытая проводка и внутренний блок используются гораздо чаще, особенно в жилых районах.

  1. Аналогичным образом, работа начинается с обесточивания помещения и проверки отсутствия напряжения.
  2. Просверлите в стене отверстие для розетки с помощью электродрели со специальной насадкой.
  3. Выберите специальную цельную пластиковую розетку для двух мест установки. Прикрепите его к отверстию в стене с помощью раствора.
  4. Вставьте основной блок в розетку, выполните все необходимые электрические соединения и надежно закрепите корпус на розетке. Это делается с помощью проставок.
  5. Осталось только прикрепить верхнюю пластиковую крышку.

В этом видео вы увидите, как установить и подключить внутренний блок к приемнику-коммутатору:

Схема подключения

Самая простая схема — это подключение выключателя к выключателю и розетки к одному устройству.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки к встроенному блоку прокладывается трехжильный кабель.

Следующая проводка выполняется в распределительной коробке:

  • Нейтральный сетевой кабель подключается к нейтральным проводам, ведущим к розетке и светильнику.
  • Фаза сети подключается к фазному проводу розетки.

Теперь необходимо выполнить операцию переключения на самом устройстве:

  • От распределительной коробки к розетке подходят фазный и нейтральный провода, подключите их к нужным клеммам соответственно.
  • Затем подключите фазу от розетки к входному контакту выключателя с помощью перемычки.
  • Другой кабель подключается к выходному контакту выключателя, который подключается к распределительной коробке с фазой светильника.

Обратите внимание! Если розетка заземлена, вам понадобится четырехжильный кабель вместо трех.

Если подключаемое устройство имеет двухкнопочный переключатель, то:

  • фаза перемыкается от розетки к входному контакту выключателя,
  • два фазных провода подключены к выходному контакту выключателя, они идут в распределительную коробку, где подключаются к фазным проводам от розеток двух светильников.

В остальном схема подключения двухходового выключателя с розеткой аналогична описанной выше одноклавишной версии, за исключением того, что нейтральный проводник должен быть подключен к нейтральным проводам, идущим от распределительной коробки к розетке в обоих светильниках.

В этом видеоролике подробно объясняются различные варианты подключения:

Несколько полезных советов

  • При выборе комбинации розетки и выключателя отдайте предпочтение изделию с двумя контактами на каждой ножке. Такие устройства будут более надежными и прочнее закреплены на стене.
  • Если вам нужно подключить несколько устройств одновременно, используйте блок розеток. Его часто используют на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, чайник и телевизор.
  • При покупке розетки выбирайте модели с ребристыми стенками с внутренней стороны. При установке выключателя ручки закрепляются более надежно.

Теперь вы знаете все преимущества и недостатки этого комбинированного устройства. Вы знаете, как установить и подключить такой выключатель. Решайте сами, нужна ли вам эта модель розетки с выключателем или нет. Это также очень практичный вариант для деловых помещений, но для жилых помещений лучше использовать отдельный вариант.

Как правильно сделать ввод электричества в деревянный дом?


Ввод электричества в деревянный дом необходимо делать в соответствии с электротехническими нормами и правилами. Для этого рекомендуется обратиться к квалифицированному электрику, который выполнит все работы в соответствии с требованиями и обеспечит безопасность вашего дома и его обитателей. Однако, если вы решили выполнить эту работу самостоятельно, следуйте следующим рекомендациям:

  1. Подготовка места для ввода: определите место ввода наружного кабеля в дом. Обычно это делается через отверстие в стене под щитом учета электроэнергии. Убедитесь, что место ввода расположено на достаточном удалении от окон и дверей, чтобы избежать повреждения проводки в процессе эксплуатации.

  2. Установка защиты: установите автоматический выключатель и защиту от токов короткого замыкания, чтобы защитить дом от возможных аварий и перегрузок в электросети.

  3. Подключение кабеля: подключите наружный кабель к автоматическому выключателю. Убедитесь, что соединение прочное и надежное.

  4. Прокладка внутренней проводки: проложите внутреннюю проводку по потолку или по стенам до электрических розеток и выключателей.

  5. Установка розеток и выключателей: установите розетки и выключатели в соответствии с проектом электрической проводки. Обратите внимание на правильную установку заземляющего контакта.

  6. Проверка: проверьте работу всей системы на отсутствие коротких замыканий и перегрузок.

Важно помнить, что выполнение работ по вводу электричества в деревянный дом требует определенных знаний и навыков, а также соответствующего инструмента и оборудования. Если у вас нет опыта в электромонтажных работах, лучше обратиться за помощью к специалистам.

Добавить комментарий
