Z-5R — автономный контроллер СКУД производства  IronLogic.

Скачать инструкцию

Оглавление

Функции ключей
Режимы работы
Чтоб не сжечь контроллер…
Подключение
Создание Мастер-ключа
Настройка
Работа с ключами (запись, удаление)
Расшифровка звуковых сигналов
Характеристики

Функции ключей

Простой ключ открывает дверь.
Блокирующий

Ключ используется для открытия двери и, при необходимости, для блокировки или разблокировки доступа. Простые ключи могут быть преобразованы для выполнения дополнительных функций. Новую функциональность ключу можно присвоить с помощью программы BaseZ5R, после подключения контроллера к ПК через адаптер «Z-2 EHR». Также, можно осуществить подключение электромеханического замка к контроллеру.


• Мастер-ключ не открывает дверь. Он служит для записи/стирания ключей и для установки времени открывания двери.

Чтобы изменить функцию Простого или Блокирующего ключа, необходимо стереть его из памяти контроллера, а затем записать его с новой функцией.
Также, задать любому ключу новую функцию можно в программе BaseZ5R, подключив контроллер к ПК через адаптер «Z-2 EHR».

Режимы работы

Обычный режим

• Для открывания двери кратковременно приложите к считывателю Простой ключ. Блокирующий ключ в обычном режиме также открывает дверь, но не в момент касания, а в момент отпускания ключа от считывателя.

• Если ключ есть в памяти контроллера, контроллер открывает замок, звучит сигнал «Доступ предоставлен (• • • • • •)».
По истечении времени, установленного на открывание замка, контроллер закроет замок.

• Если ключа в памяти нет, дверь не открывается, звучит сигнал «Доступ запрещён (••)».

Режим блокировки

В режиме блокировки закрыт проход для Простых ключей.
Проход возможен только по Блокирующим ключам и по кнопке «Выход».

Перевод в режим блокировки

• Удерживайте Блокирующий ключ у считывателя около 3 секунд до появления длительного сигнала (—).
Контроллер перейдёт в режим блокировки и предоставит вам доступ.
В режиме блокировки доступ по Простым ключам закрыт — вместо открывания выдаются короткие частые сигналы (••••••••).

Выход из режима блокировки

• Удерживайте Блокирующий ключ у считывателя до серии 4 коротких сигналов (••••)
или
• Кратковременно приложите к считывателю Мастер-ключ. Контроллер выйдет из режима, выдав серию из 4 коротких сигналов (••••)

★ Режим блокировки не сбрасывается отключением питания контроллера и сохраняется после включения.

Режим «Триггер»

В режиме «Триггер» по предъявлению ключа контроллер открывает замок и оставляет его в открытом состоянии. Закрывание замка происходит только при следующем предъявлении ключа. Это удобно для предоставления длительного свободного доступа в помещение, например, на время посещения гостями.

При переходе из одного состояния в другое контроллер подаёт сигналы:
• из «Включено» в «Отключено» – 4 коротких сигнала (••••);
• из «Отключено» во «Включено» – 1 короткий сигнал (•).

Режим «Триггер» не предназначен для электрозамков, открываемых подачей напряжения!

Чтоб не сжечь контроллер…

⚠ Не переставляйте перемычки при включённом питании.
⚠ Не устанавливайте перемычки в положения, не предусмотренные инструкцией.

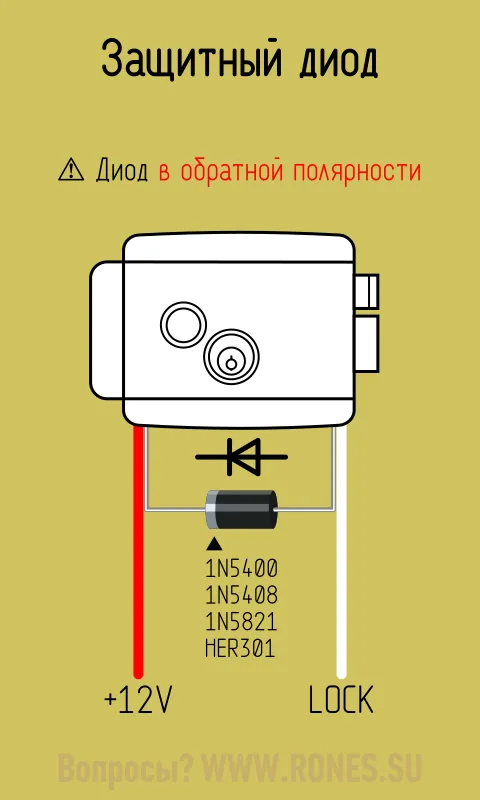

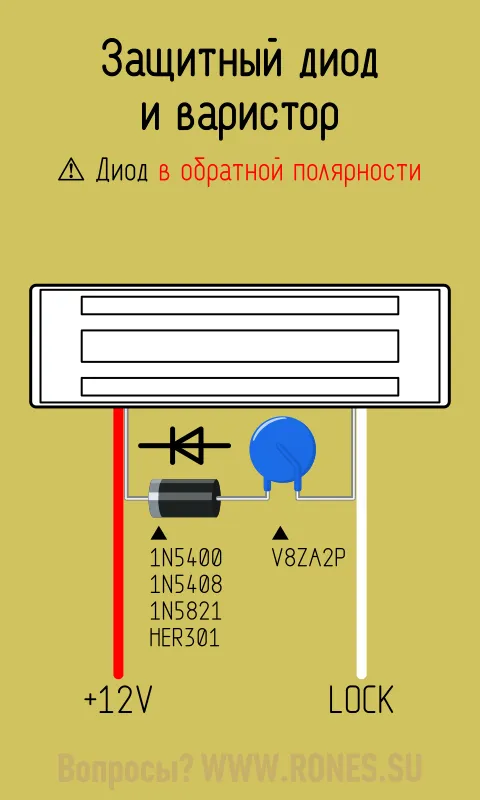

⚠ Установите на клеммах замка защитный диод в обратной полярности, как на схеме.
Подходят диоды 1N5400, 1N5408, 1N5821, HER301 и аналогичные.

Наличие диода увеличивает время открывания электромагнитного замка на 1…3 секунды. Для сокращения этой задержки разработчик рекомендует последовательно диоду включать варистор ▼ напряжением до 14 В и рассеиваемой энергией от 0,7 Дж, например V8ZA2P.

Блок управления замком (БУЗ) также защищает выход контроллера от токов самоиндукции и к тому же ограничивает длительность открывающего импульса, даже если посетитель длительно удерживает нажатой кнопку «Выход».

Подключение

• Блок питания
«+12» — плюс;
«GND» или «ЗЕМЛЯ» — минус.

Напряжение — 12 вольт. Ток — зависит от модели замка (токопотребление см. в паспорте замка). Обычно для электромагнитного хватает 1 А, для электромеханического может потребоваться 3…4 А.
При выборе блока питания предпочтение следует отдать трансформаторному БП, так как импульсник может создавать помехи для считывания ключей.

• Замок
«+12» — плюс;
«LOCK» или «ЗАМОК» — минус.

⚠ Перед подключением замка необходимо установить перемычку на плате контроллера в соответствии с типом замка.
— Электромагнитный замок или электрозащёлка обратного действия — открывается отключением питания. При предоставлении доступа контроллер снимает минус с контакта «LOCK».
— Электромеханический, электроригельный замок или электрозащёлка прямого действия — открывается подачей питания. При предоставлении доступа контроллер подаёт минус на контакт «LOCK».
⚠ Электромеханический замок необходимо шунтировать диодом в обратной полярности либо подключать замок через БУЗ.

• Кнопка «Выход»
«EXIT» или «КНОПКА» — один контакт;
«GND» или «ЗЕМЛЯ» — второй контакт.
Подходит любая кнопка с нормально разомкнутыми контактами. Рекомендуется подключать витой парой.

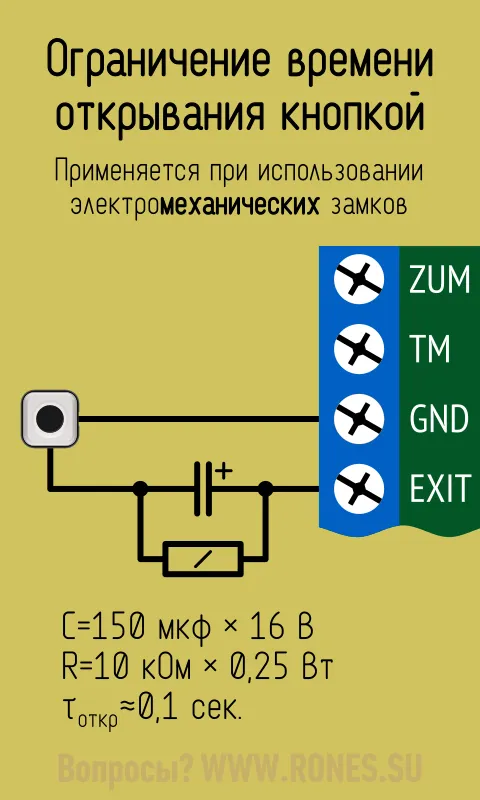

⚠ Длительное удержание кнопки в нажатом состоянии выводит электромеханический замок из строя. При использовании электромеханического замка рекомендуется подключать кнопку через ограничительный контур▼. Использование БУЗ также позволяет защитить замок от длительной подачи напряжения.

• Считыватель
«TM» или «DALLAS» — данные;
«GND» или «ЗЕМЛЯ» — общий.

Для подключения используйте витую пару. Одна жила витой пары — контакт TM, вторая — «GND».
Обычно устанавливают один считыватель — на вход. Но можно подключить параллельно к нему и второй считыватель — на выход.
Контактные считыватели. См. схемы «Подключение считывателей TM»
Бесконтактные считыватели. См. схемы подключения считывателей «Iron Logic» в статье «Считыватели Matrix»
⚠ Контроллер не работает со считывателями по протоколу Wiegand 26! Годятся только считыватели, поддерживающие протокол Dallas Touch Memory. Например, Matrix II.

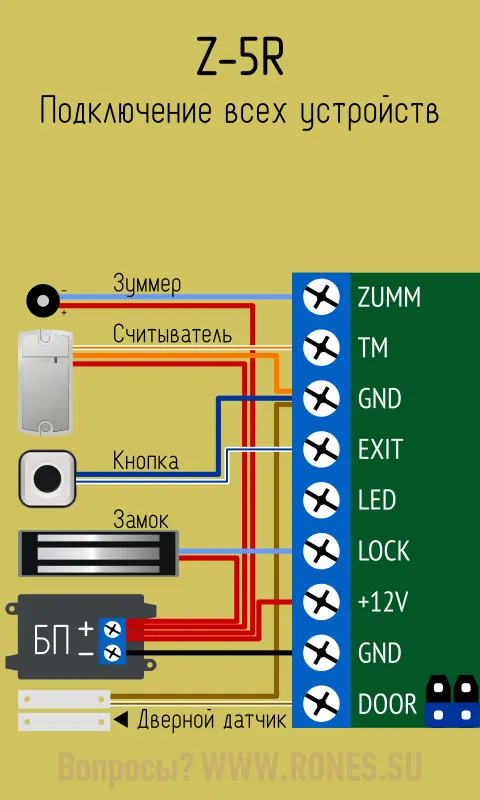

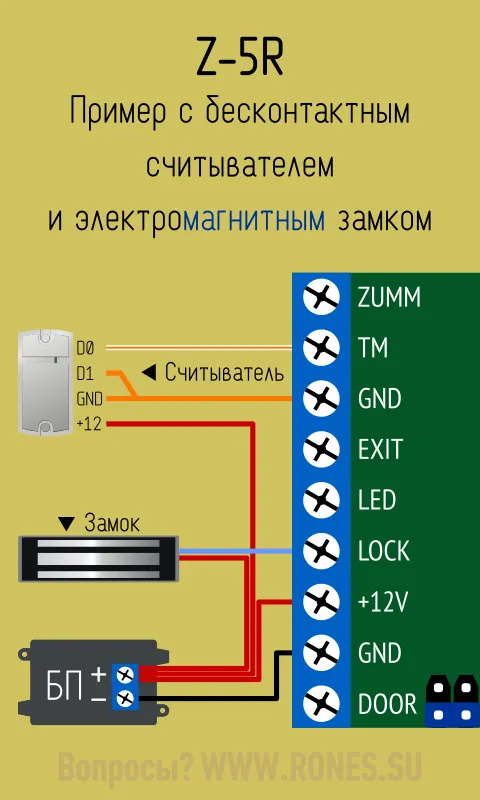

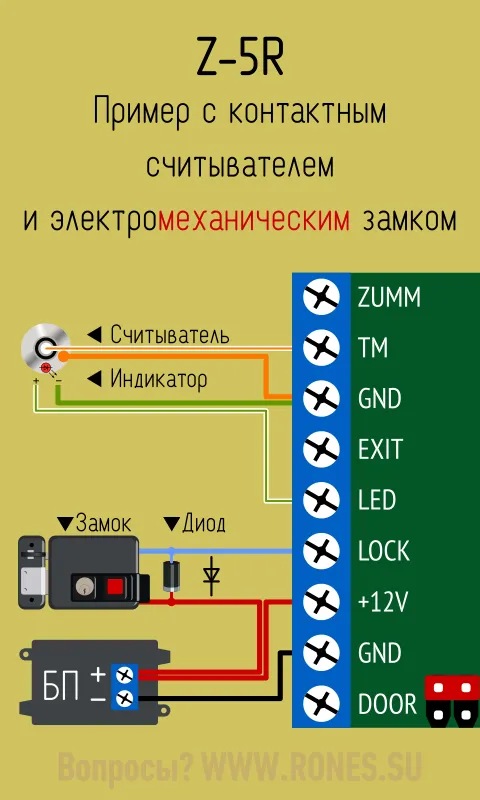

▼ Примеры подключения бесконтактного/контактного считывателя и электромеханического/магнитного замка.

Дополнительное оборудование

• Дверной датчик
«DOOR» или «ДВЕРЬ» — один контакт;
«GND» или «ЗЕМЛЯ»  — второй контакт.

Рекомендуется подключать витой парой.

Датчик необходим лишь при эксплуатации электроригельных замков. При предоставлении доступа контроллер подаёт питание на замок и не прекращает подачу питания, пока дверь не будет закрыта.

• Светодиод считывателя
«LED» или «ВНЕШ.СД» — плюс светодиода;
«GND» или «ЗЕМЛЯ» — минус.
Питание 5 В, <14 мА.
Дополнительный резистор не требуется. Цвета проводов зависят от модели считывателя — см. «Контактные считыватели» и «Бесконтактные считыватели».

• Выносной зуммер
«+12» — плюс зуммера;
«ZUMM» или «Зуммер» — минус.

Питание 12 В, <50 мА.
Зуммер нужен только если у двери не слышны звуки самого контроллера.
К тому же, громкость контроллера можно увеличить, сняв со встроенного зуммера наклейку ▼

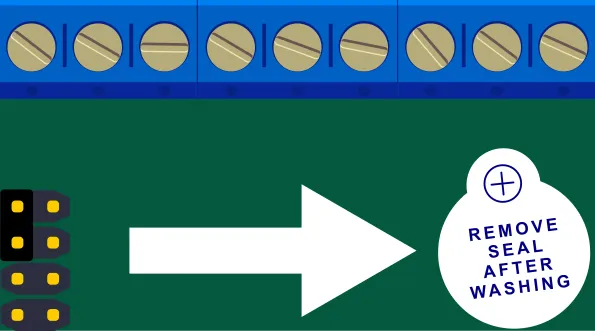

Отключить встроенный зуммер можно только механически — отпаяв его от платы или завинтив в отверстие зуммера винт М2,5 до упора.

Создание Мастер-ключа

Контроллер готов к созданию Мастер-ключа при первом включении после покупки или стирания всех ключей, когда память контроллера пуста .

• Включите контроллер.
В течение 16 секунд звучат повторяющиеся длинные сигналы «Ожидание записи Мастер-ключа» (— — — — — —).
• Приложите ключ к считывателю, пока звучит сигнал.
Звуковые сигналы прекратятся. Но можно записать ещё несколько Мастер-ключей.
★ Через 16 секунд бездействия контроллер выйдет в обычный режим — прозвучат 4 коротких сигнала (••••).

Теперь этот ключ является Мастером для данного контроллера. Необходимо пометить Мастер-ключ — он потребуется при настройке и для записи ключей в контроллер. Один и тот же ключ можно прописать в качестве Мастера в любое количество других контроллеров.

При утрате всех Мастер-ключей придётся удалить все ключи перемычкой и записать Мастер-ключ заново.

⚠ Без Мастер-ключа можно обойтись, но будут недоступны следующие функции:
— стирание отдельных Простых и Блокирующих ключей;
— установка времени открывания двери;
— включение режима «Accept»;
— резервное копирования ключей из памяти контроллера в ключ памяти;

Если вы по какой-то причине не хотите создавать Мастер-ключ, этой процедуры можно избежать. Для этого перед первым включением (после покупки или после стирания памяти) нужно установить перемычку в положение №3 (добавление Простых ключей). После включения следует добавить хотя бы один Простой ключ, обесточить контроллер, вернуть перемычку в штатное положение и снова подать питание. Больше контроллер не будет предлагать запись Мастер-ключа, а Простые ключи можно будет добавлять, устанавливая  перемычку в положении №3.

В случае необходимости прописать Мастер-ключ можно будет с помощью компьютера через адаптер Z-2 Base или Z-2 EHR.

Настройка

Время открывания двери

Четыре раза кратковременно (меньше 1 секунды) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪

• Сразу же нажмите и удерживайте кнопку «Выход» столько секунд, сколько хотите задать на открывание двери. В процессе удержания кнопки звучат сдвоенные сигналы (•• •• •• •• ••), а после отпускания — 4 коротких (••••).

★ Если в течение 6 секунд после входа в этот режим не нажать кнопку «Выход», контроллер выйдет в обычный режим — 4 коротких сигнала (••••).
★ Если кнопка открывания не установлена, то замыкайте контакты «GND» и «EXIT» («Земля» и «Кнопка») пинцетом или отрезком провода.

⚠ Данная установка задаёт время открывания двери ключом или кратковременным нажатием кнопки «Выход». Но если удерживать кнопку нажатой, замок будет оставаться в открытом состоянии. У аналогов этого контроллера — SOKOL-ZS и LC — время открывания по кнопке ограничивается данной настройкой.

⚠ При работе с электроМЕХАНИЧЕСКИМ замком время открывания двери не должно превышать 1 секунды, чтобы замок не вышел из строя.

Тип замка

Установка типа замка:
• Отключите питание контроллера.

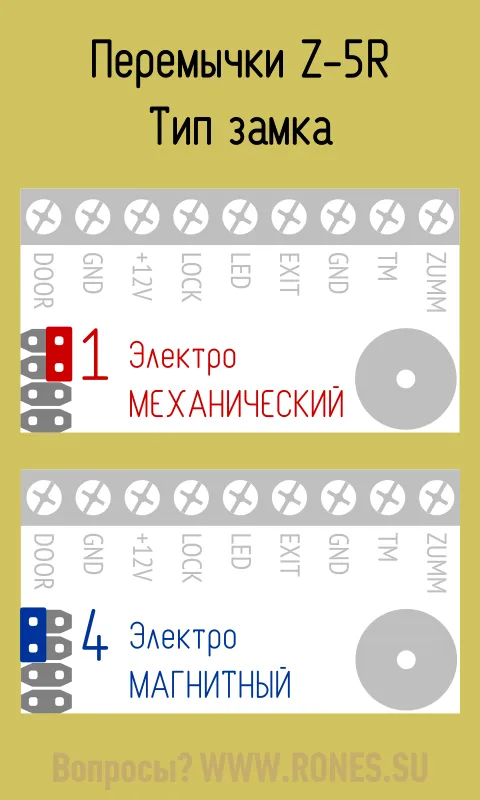

• Установите перемычку ▼

№1 — электромеханический замок (в состоянии «Закрыто» напряжение будет снято)
№4 — электромагнитный замок (в состоянии «Закрыто» напряжение будет подано)

• Включите контроллер.

Режим «Триггер» (если требуется)

⚠ Не используйте режим «Триггер» с электромеханическим замком — его обмотка не выдержит длительной подачи питания.

• Отключите питание контроллера.

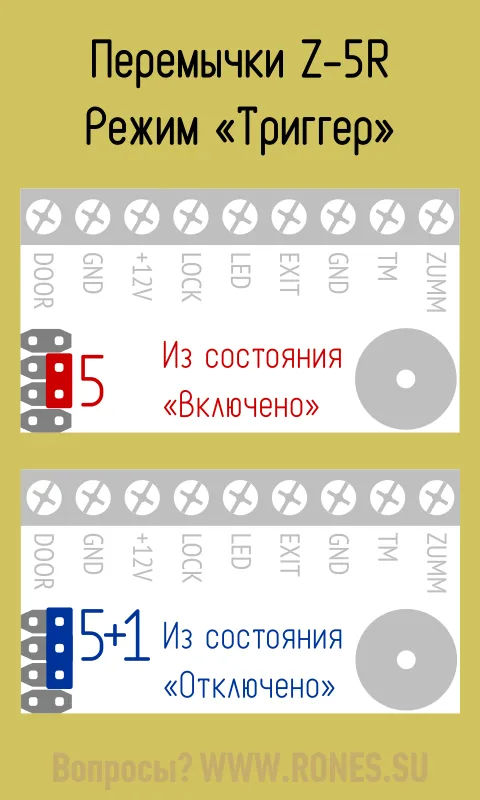

• Установите перемычку ▼

№5 — Стартовое состояние «Включено»
№5 и №1 — Стартовое состояние «Отключено».

• Включите контроллер.

В последнем случае ▲ вместо джампера придётся соединить три контакта проволокой.

Работа с ключами (запись, удаление)

Запись Простых и Блокирующих ключей

Есть два способа записи ключей — перемычкой и Мастер-ключом.

Запись ключей перемычкой

• Отключите питание контроллера.

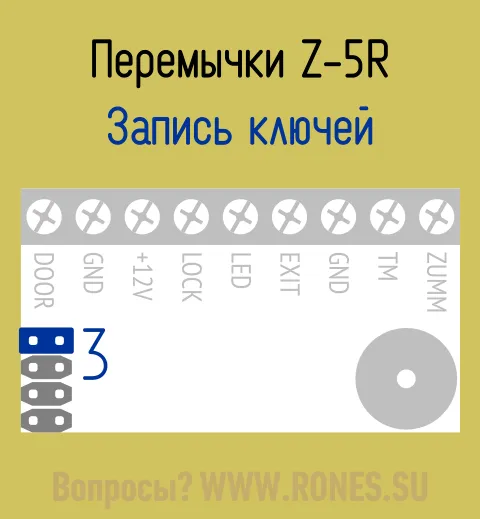

• Установите перемычку в положение №3 ▼

• Включите контроллер. После длинного сигнала (—) контроллер готов к добавлению ключей.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (•        —).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).

• По окончании добавления ключей обесточьте контроллер, верните перемычку в исходное положение и включите контроллер.
★ Впрочем, через 16 секунд бездействия контроллер по тайм-ауту сам выходит в обычный режим — звучат 4 коротких сигнала (••••). Если перемычка оставлена в положении №3, то при сбросе по питанию контроллер вновь окажется в режиме добавления ключей.

⚠ В режиме добавления ключей перемычкой питание на замок не подаётся. Но после выхода из режима по тайм-ауту или после нажатия кнопки «Выход» контроллер подаст питание на замок в постоянном режиме! При работе с электромеханическим замком не допускайте таких ситуаций и отключайте питание контроллера до того, как он выйдет из режима.

Запись ключей Мастер-ключом

• Коснитесь Мастер-ключом считывателя и удерживайте его около 6 секунд.
При касании прозвучит первый сигнал ♪ и через 6 секунд второй ♪.
• Уберите Мастер-ключ от считывателя после второго сигнала.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание (менее 1 секунды) записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (•        —).

Если ключ уже имеется в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Запись Мастер-ключей

Кратковременно (меньше 1 секунды), а затем длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди записываемые в качестве Мастеров ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

При записи Мастер-ключа звучит подтверждающий длинный сигнал (—).
Если ключ уже имеется в памяти и является Простым или Блокирующим, звучит сигнал «Ошибка» (— —).
Если ключ уже имеется в памяти и является Мастером, то сигналов не будет.

★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим —  звучат 4 коротких сигнала (••••).

Стирание отдельных ключей — Простых и Блокирующих

Удаляются выбранные Простые и Блокирующие ключи, имеющиеся в наличии. Утерянные ключи удаляются полной очисткой памяти. Выборочно утерянные ключи удаляются только с помощью компьютера через адаптер Z-2 Base или Z-2 EHR программой BaseZ5R.

Два раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди удаляемые ключи. Пауза между касаниями не должна превышать 16 секунд.

При удалении ключа звучит подтверждающий длинный сигнал (—).
Если ключа нет в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Стирание всех ключей

Есть два способа полной очистки памяти — перемычкой и Мастер-ключом.

Стирание всех ключей перемычкой

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери сбрасывается на заводское — 3 секунды.

• Отключите питание контроллера.

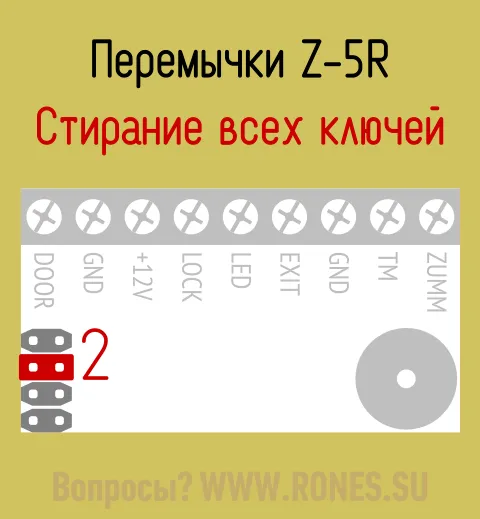

• Установите перемычку в положение №2 ▼

• Включите контроллер.

По завершении стирания звучат 4 коротких сигнала (••••).
Память стёрта. Выключите контроллер и верните перемычку в исходное положение. При следующем включении контроллера создайте Мастер-ключ.

Стирание всех ключей Мастер-ключом

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери при этом сохраняется.

Три раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪ и через 6 секунд звучат 4 коротких сигнала (••••).

• Уберите Мастер-ключ от считывателя.

Память стёрта. Выключите контроллер. При следующем включении контроллера создайте Мастер-ключ

Запись «всех» ключей (режим «Accept»)

Это простой способ записать в контроллер ключи всех пользователей в режиме «самообслуживания». В режиме «Accept» любой предъявляемый ключ открывает дверь и одновременно записывается в память контроллера.

Пять раз кратковременно коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪
5 — ♪ ♪ ♪ ♪ ♪ и через 4 секунды длинный сигнал ♪

• Для выхода из режима поднесите Мастер-ключ. Раздастся сигнал «Выход из режима» — 4 коротких сигнала (••••).
★ При отключении питания, установленный ранее режим «Accept» сохраняется и после включении напряжения.

Резервное копирование ключей

Копирование из контроллера в ключ-носитель

Коды ключей из памяти контроллера можно скопировать и записать в память другого контроллера. В качестве запоминающего устройства используется ключ DS1996L. Это контактный ключ, и для работы с ним необходимо, чтоб к контроллеру был подключен контактный считыватель.

• Переведите контроллер с помощью Мастер-ключа в режим добавления Мастер-ключей.
• Приложите к считывателю ключ DS1996L и удерживайте его до серии коротких сигналов.

Коды ключей скопированы из контроллера в память ключа DS1996L. В дальнейшем эту информацию можно записать в другие контроллеры или, используя адаптер «Z-2 EHR», перенести в компьютер. Очистить память ключа DS1996L и отредактировать Базу ключей можно в программе BaseZ5R.

Запись из ключа-носителя в память контроллера

• Сотрите память контроллера Мастер-ключом или перемычкой.
• Отключите питание контроллера.
• Включите питание контроллера.
• Приложите к считывателю ключ DS1996 и удерживайте его до окончания записи ключей в контроллер — серия коротких сигналов (••••).

Время записи полного объёма памяти не превышает 25 секунд.

Расшифровка звуковых сигналов Z-5R

Чтобы прослушать звуковой сигнал, кликните на значок динамика с условным изображением сигнала в таблице ▼

Образец и описание сигнала Значения сигнала
�� • • • • • • • • • •
Повторяющиеся
короткие
сигналы
— Доступ предоставлен
�� ••
2 коротких
— Доступ запрещён (ключа нет в базе)
�� ••••••••••••
Частые
короткие
сигналы
— Доступ закрыт по Блокировке
�� •        —
1 короткий
и через 3 секунды
1 длинный
— Включение Блокировки
— Блокирующий ключ записан
�� •        ••••
1 короткий
и через 3 секунды
4 коротких
— Отключение Блокировки
�� •
1 короткий
— Триггер включен
�� —
1 длинный
— Ключ записан
— Ключ удалён
— Готовность к записи ключа (Перемычка №3)
�� — —
2 длинных
Ошибка
— попытка записать ключ, который уже есть в памяти
— попытка удалить ключ, которого нет в памяти
�� ••••
4 коротких
— Выход из режима записи
— Стирание памяти
— Триггер выключен
�� — — — — — —
Повторяющиеся
длинные
сигналы
— Ожидание записи Мастер-ключа
�� •• •• •• ••
Повторяющиеся
сдвоенные
сигналы
— Запись времени открывания

Характеристики

• Память — 1362 ключа (на 2018 год)
• Протокол считывателя — iButton (Dallas Touch Memory)
• Выход — МПД транзистор
• Ток коммутации, max — 5 А
• Напряжение питания — 12 В (8…18 В)
• Ток потребления без учёта питания замка и периферии — max 45 мА
• Время открывания замка по ключу — 0,1 … 220 сек.; заводское — 3 сек.
• Время открывания замка по кнопке — не ограничено.
• Подключение к ПК — через адаптер Z-2 Base или Z-2 EHR.
• Габариты корпуса — 65×65×20 мм
• Габариты платы — 46×26×15 мм
• Масса корпуса с платой — 43 г.
• Масса платы — 16 г.

Если материал оказался полезным для вас…

…вы можете нас отблагодарить! Авторам сайта будет очень приятно!

Какие бывают замки на цепочках?


На цепочках могут быть различные виды замков, в зависимости от их назначения и функциональных возможностей:

  1. Карабины — самый простой и распространенный тип замка на цепочке. Они имеют форму петли с пружинным замком, который открывается при нажатии на кольцо. Карабины используются для крепления различных предметов, например, ключей, кулона или брелока.

  2. Застежки-карабины — это более прочный вид карабина, который используется для крепления тяжелых предметов, таких как замки для велосипедов.

  3. Крючки — это замки, которые имеют крючок вместо кольца. Крючки используются для крепления к тяжелым предметам, таким как мотоциклы или лодки.

  4. Кодовые замки — это замки, которые открываются при вводе определенного кода. Они используются для обеспечения безопасности и могут быть установлены на велосипедах, мотоциклах или других объектах.

  5. Электронные замки — это замки, которые открываются при помощи электронного ключа. Они часто используются в системах безопасности зданий, автомобилей или других объектов.

  6. Биометрические замки — это замки, которые открываются при помощи биометрической аутентификации, такой как распознавание отпечатков пальцев или сканирование сетчатки глаза. Они часто используются в системах безопасности зданий и помещений.

Видео. Электромеханический замок и контроллер z5r. Схема подключения с ТМ считывателем.

Добавить комментарий
