Самая популярная схема

Рассмотрим процесс создания прямой обвязки — одного из наиболее популярных вариантов. Так как наиболее часто используются энергозависимые газовые котлы, мы рассмотрим схему обвязки с уже установленным циркуляционным насосом, использующим полипропиленовые трубы.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Обвязка с принудительной транспортировкой теплоносителя

Схема обвязки твердотопливного котла: что и как

“).

Нельзя не сказать о недостатках:

  • сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
  • необходимость регулярного дорогостоящего обслуживания;
  • нужна балансировка устройств;
  • потребуется обвязка насоса отопления;
  • дороговизна элементов и услуг профессиональных установщиков;
  • монтаж и ремонт силами специалистов, что требует значительного финансирования.

Количество элементов системы можно уменьшить за счет использования метода первично-вторичных колец. В этом случае будет меньше устройств контроля и защиты, но для каждого кольца отопления потребуется свой циркуляционный насос. Системы, в состав которых входят нескольких колец и напольный котел мощностью не более 50 кВт, требуют оснащения гребенками-коллекторами, необходимыми для равномерной подачи теплоносителя к отопительным приборам.

В многоквартирных домах теплоснабжение делают с использованием гидровыравнивателей. Их устанавливают в схемы с мощными котлами, имеющими мощность более 50 кВт, и обеспечивающими теплом не только основной контур, но и, например, систему «теплый пол». Приборы гидравлического выравнивания способствуют равномерному распределению тепла по всем батареям, а в разных кольцах не допускаются перепады давления.

  Обвязка системы отопления в частном доме, детальное видео:

Какую схему обвязки предпочесть?

Какой вариант устройства отопительной системы выбрать, решает сам владелец недвижимости, но при этом он должен учесть назначение контура, который планируется смонтировать:

  • простейшая схема, когда делается своими руками обвязка настенного одноконтурного котла (детальнее: “Одноконтурная система отопления: схема”), с гравитационной системой идеально подойдет для небольшого загородного строения (подробнее: “Расчет гравитационной системы отопления частного дома – схема”);
  • сложные схемы обвязки котлов с множеством функциональных приборов нужны для обеспечения обогрева в домах с теплыми водяными полами и нецентрализованным горячим водоснабжением.

Знания относительно сооружения сети понадобятся владельцам частных домов, чтобы своевременно обнаружить неполадки в работе отопительной системы.

Начнем обвязывать котел

Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.

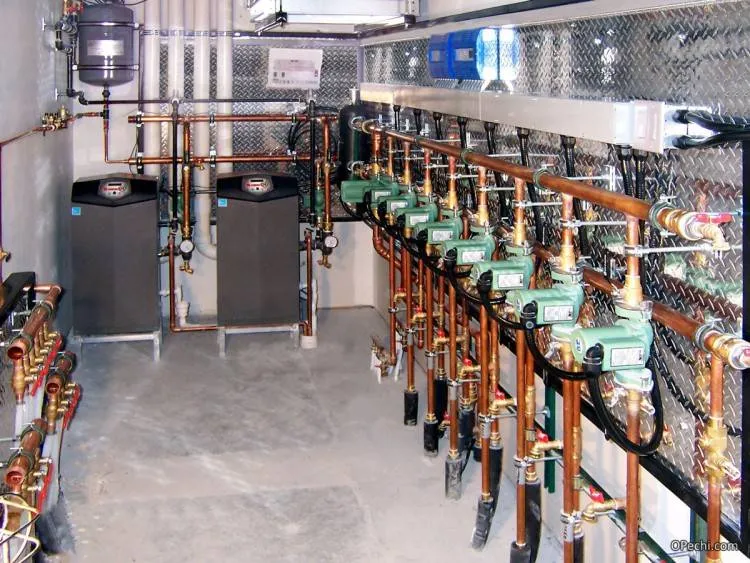

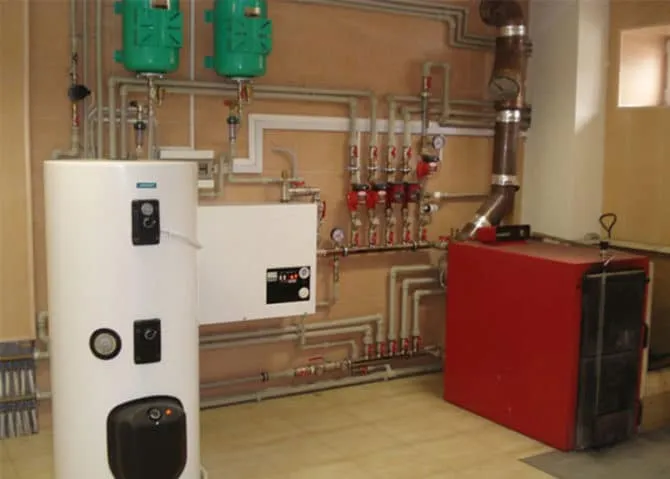

Два котла и обвязка

Преимущества:

  1. Простота, которая является залогом надежности.
  2. Автономность в работе.
  3. Один из самых дешевых вариантов обвязки.

Группа безопасности для твердотопливного котла

Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:

  • хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
  • исправить работу неправильно смонтированной системы отопления – контур не гравитационный.

Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.

Обвязка напольных котлов мощной отопительной системы

Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

Простая обвязка котла, работающего на твердом топливе

Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.

Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.

Подготовка обвязки котла для выполнения отделочных операций в помещении

Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.

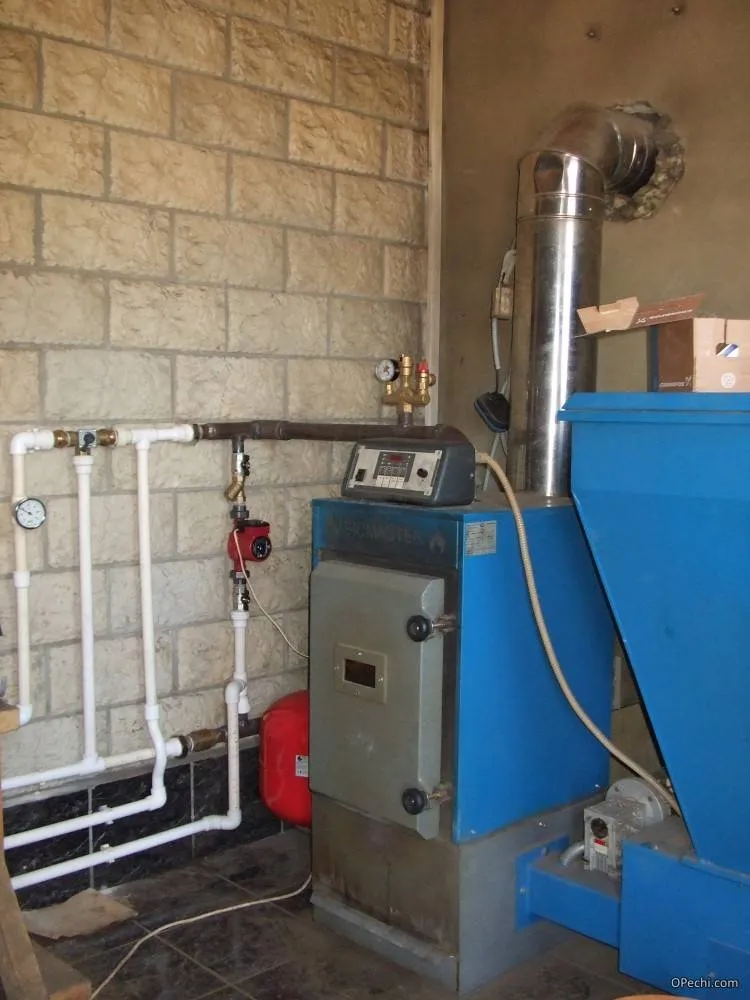

На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.

Простая обвязка пеллетного котла

Твердотопливные котлы просто подключать, но

Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:

  1. Гравитационный контур.
  2. Подача холодной воды.
  3. Резервный источник питания для насоса.
  4. Установка теплоаккумуляторного бака.
  5. Дополнительный аварийный контур.

Идеальная обвязка котла

Рекомендации по выполнению самостоятельной обвязки котла

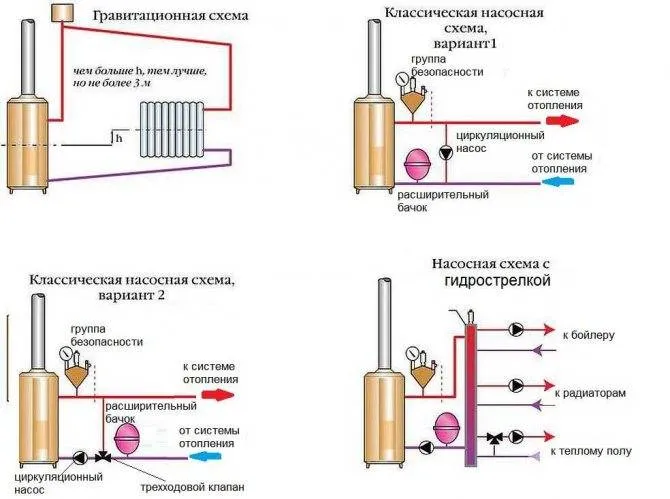

Основные виды обвязки

Существуют такие схемы обвязки котлов:

  • естественная;
  • принудительная.

В свою очередь, в зависимости от типа разводки принудительная схема обвязки котла отопления подразделяется на:

  • классическую коллекторную;
  • с первично-вторичными кольцами;
  • с гидровыравнивателем.

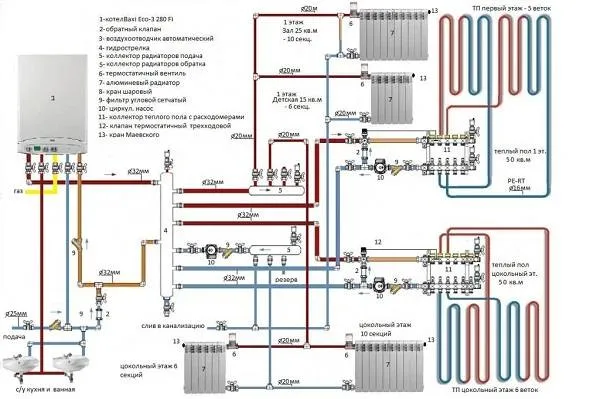

Пример схемы обвязки бытового котла отопления.

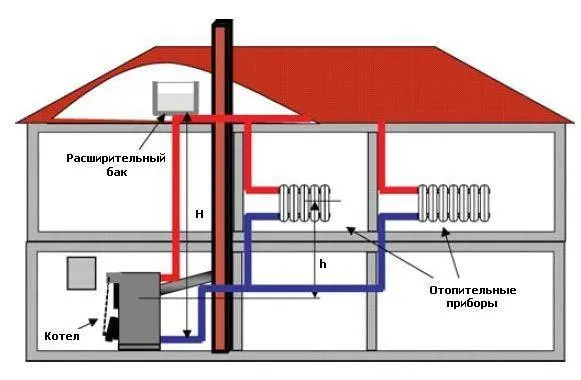

Естественная схема обвязки котлов еще называется гравитационной. Она не предусматривает наличия насосов, с помощью которых осуществляется движение воды в системе отопления. Перемещение теплоносителя происходит по законам физики без вмешательства извне.

Гравитационная схема обвязки котла вполне приемлема для небольших домов. Основными ее преимуществами являются:

  • простота монтажа;
  • малые затраты на обслуживание;
  • независимость от работы электросетей;
  • бесперебойное функционирование без проблем;
  • проведение ремонта своими руками.

К недостаткам гравитационной относятся:

  • малопривлекательный внешний вид системы отопления;
  • невозможность регулировки функционала;
  • определенный размер труб (в ином случае контур не будет работать эффективно).

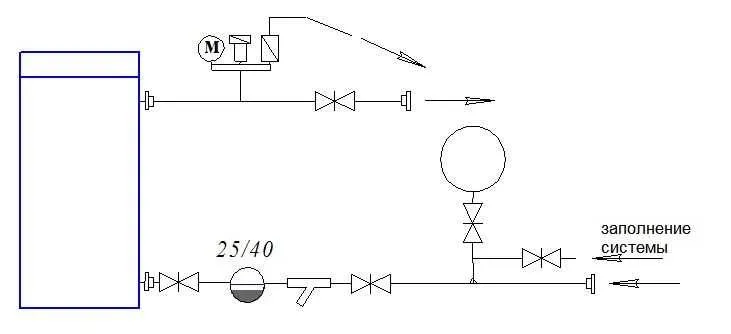

Схема самостоятельной обвязки котла.

Контур котлов, которые работают на принципе принудительного движения теплоносителя, является более комфортным в эксплуатации. Такое оборудование можно настраивать на получение определенного температурного режима, который поддерживается в автоматическом режиме. Единственное требование обвязки коллекторного отопительного котла — это привязка к электроэнергии. Если случаются перебои с ее поставкой, контур котлов функционировать не будет.

Недостатки классической коллекторной обвязки:

  • частое проведение технического обслуживания;
  • высокая стоимость оборудования;
  • усложненная схема обвязки (коллекторы, расходомеры, воздухоотводы, клапаны и т.д.);
  • осуществление балансировки всех элементов.

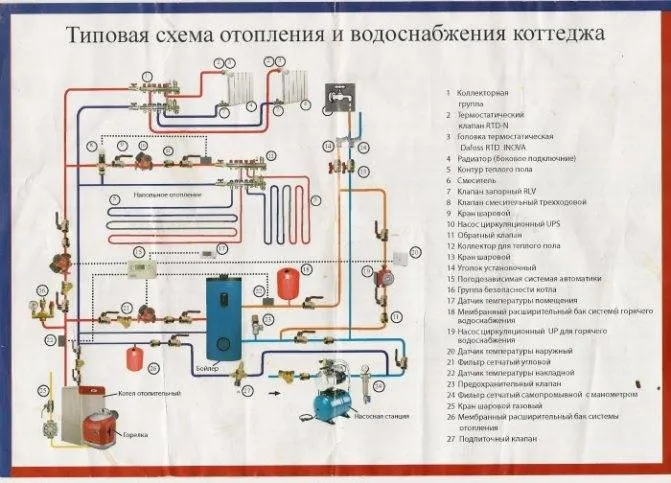

Схема монтажа системы отопления.

Количество устройств можно уменьшить, если использовать принцип первично-вторичных колец. Данная схема обвязки отопительного котла предполагает наличие циркуляционного насоса на каждом кольце. Равномерность перемещения теплоносителя осуществляется за счет коллекторов-гребенок, которыми оснащается система.

В огромных домах, где проживает много человек, наиболее оптимальным вариантом считается обвязка котлов отопления с гидравлическими выравнивателями. В таких помещениях целесообразнее использовать котлы, мощность которых превышает 50 кВт. Применение схемы обвязки с помощью гидровыравнивателей делает возможным снабжать теплоносителем не только контур отопительного котла, но и систему теплого пола.

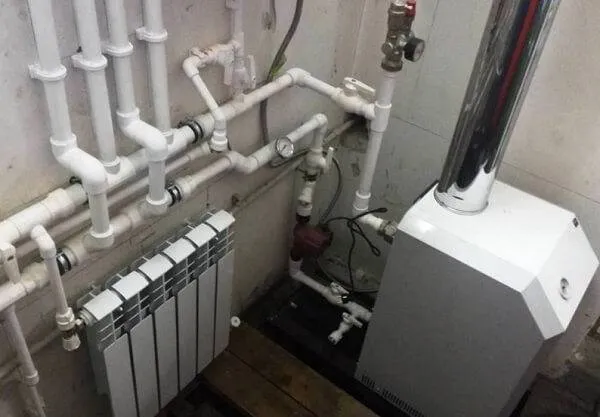

Что такое обвязка котла полипропиленом

Трубы из полипропилена обозначаются по международной классификации PPR. Обвязку труб выполняют с целью соединения радиаторов или других видов отопительных приборов с котельной и вспомогательным тепловым оборудованием, к которому относятся насос, вентилятор, первичные датчики системы автоматики, воздушники, расширительный бак, фильтр очистки воды и грязевик.

Схема обвязки котла отопления полипропиленом может выполняться в контуре любой сложности. Сваривать компоненты нагревательной сети необходимо специальным сварочным аппаратом – паяльником для ППТ либо PPR-фитингами. Второй вариант менее предпочтителен, поскольку со временем такие соединения начинают подтекать.

Принимаясь за сборку, слесарь должен предварительно продумать исполнительную схему таким образом, чтобы в ней было наименьшее число соединений.

Сложная сеть не только приводит к повышению тепловых потерь и снижению общего КПД установки, но увеличивает возможность образования утечек.

Аналогично, нужно побеспокоиться об обеспечении плавности переходов, поскольку они способствуют увеличению скорости движения среды и, как следствие, повышают теплоотдачу и производительность системы в целом.

Осуществляя обвязку напольного котла, необходимо выполнять требования СНИП, газовой и пожарной безопасности. При обвязке газовой линии должны использоваться стальные газовые трубы.

Соединение их с котлом выполняют “американкой” или металлическими сгонами. Есть ограничение и для установки прокладок на таких соединениях – они должны быть паронитовыми. Выполненные из термостойкого материала, они не утрачивают защитных свойств даже при температуре пара и высоких перепадах давления, что обеспечивает герметичность собранной линии.

Подключение внутридомовой системы отопления к котлу по подаче и обратке выполняют с участком труб из стали, протяженность которого устанавливается заводом-изготовителем и обозначается в технической документации к котлу. Обычно размер должен быть не менее 1 м. Дальше обвязку выполняют полипропиленом.

Принцип обвязки по типу размещения

Генератор тепла занимает ключевое место в отопительном контуре. Зависит ли схема соединения элементов отопительной системы от типа расположения котла?

Напольный

Если планируется обвязка котла отопления напольного типа, магистраль следует оформлять так, чтобы генератор тепла не являлся высшей точкой разводки трубопровода.

Этим правилом ни в коем случае нельзя пренебрегать, особенно если устройство не оснащено системой отвода воздуха, потому что тогда в теплосети будут постоянно образовываться воздушные пробки. Подающий стояк должен располагаться строго вертикально.

Настенный

Другое дело – обвязка настенного котла. Как правило, у любого газового или электрического котла с настенным способом монтажа есть устройство для автоматического отвода воздуха.

О наличии этого элемента свидетельствуют патрубки в нижней части корпуса котла. Обвязка настенного котла должна обязательно учитывать эту особенность конфигурации оборудования.

Какой котел использовать: навесной или напольный

Рассматривая вопрос, какой котел лучше для применения PPR-труб надо исходить из двух параметров – это рабочая температура теплоносителя и наличие автоматики безопасности.

Для котлоагрегатов с температурой теплоносителя свыше 80С, не имеющих систем автоматического поддержания температурного режима в контуре отопления – трубопроводы из полипропилена применять не рекомендуются.

Для упрощения монтажа специалист предварительно выполняет чертеж установки приборов отопления, с учетом всех особенностей расположения помещений и расположенной мебели.

Если система теплоснабжения сложная, имеет поэтажную разбивку и разные виды отопления – радиаторное и «теплый пол», потребуется создать отдельные температурные контуры и завязать их через гидравлические коллекторы на подаче и обратке. Профессионалы рекомендуют для установки в такой системе применять усредненные значения диаметров труб — 20х3,4.

В отношении напольных твердотопливных котлов, тут все намного сложнее, при выборе такого котлового оборудования потребуется обратить внимание на рекомендации, которые дает завод-изготовитель на применение допустимого материала труб для обвязки котла. Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики

Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики.

Как добиться естественной циркуляции?

Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:

  • Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
  • Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
  • Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
  • Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра

Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

ЧИТАТЬ ТАКЖЕ: Кольцевая Жесткость Полиэтиленовых Труб Что Это Такое

  • группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
  • расширительный бачок;
  • циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

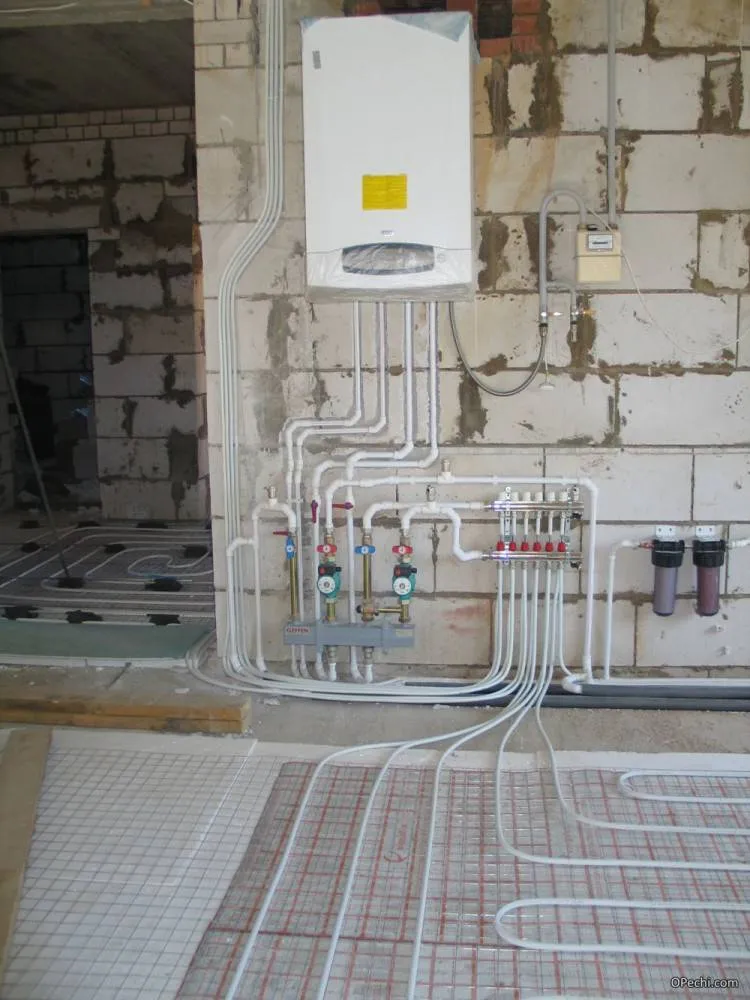

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

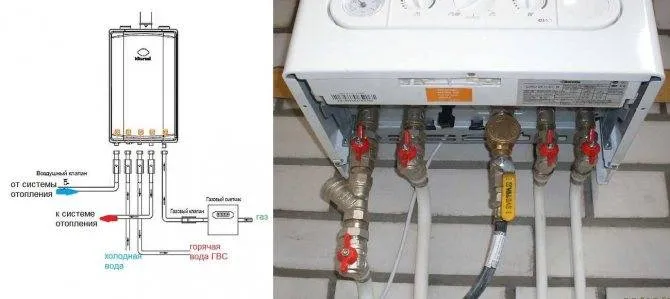

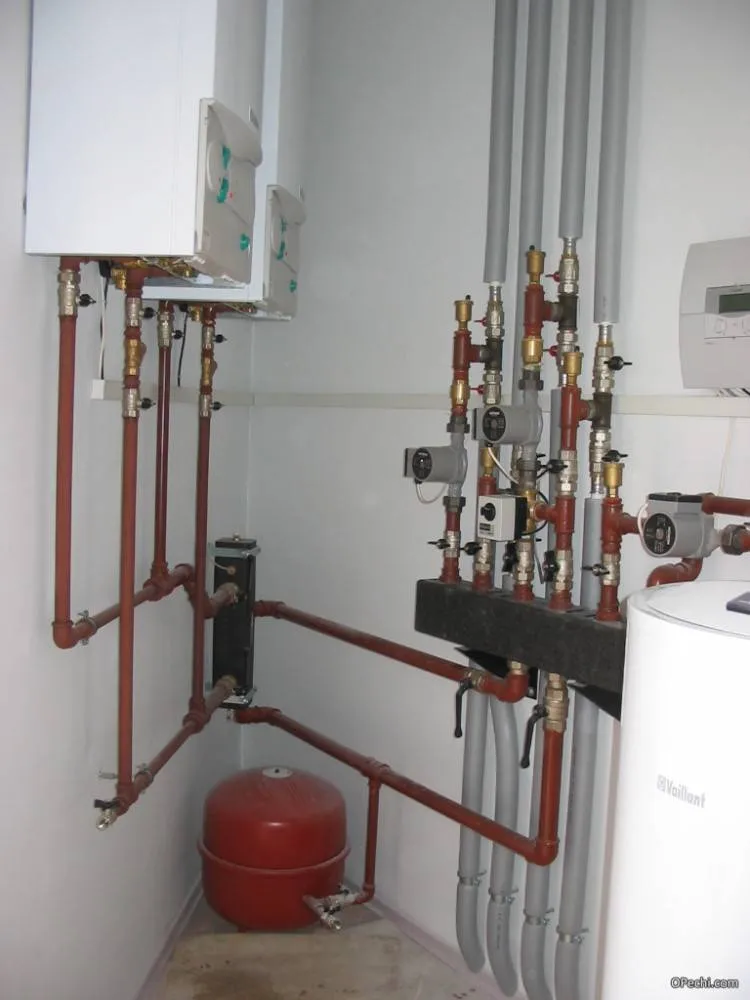

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

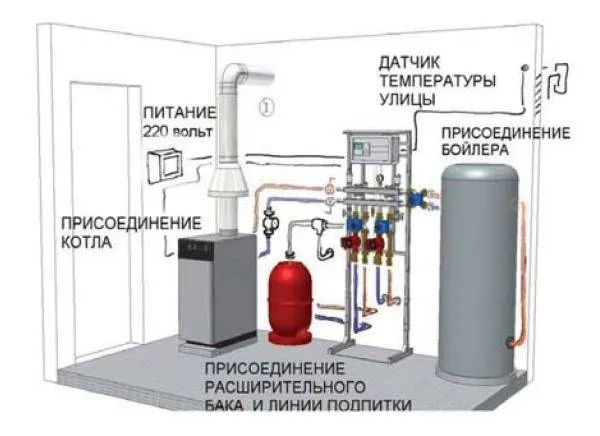

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

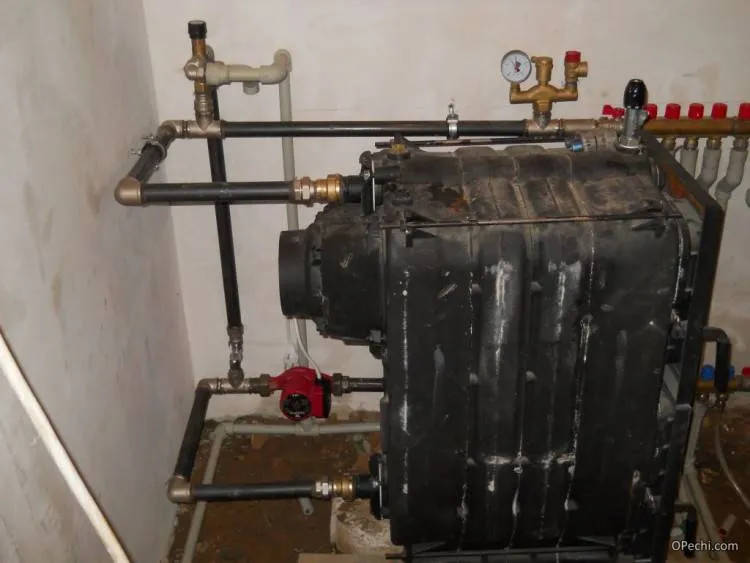

Обвязка твердотопливного котла

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы

Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Анатолий Рыцев / Мастер — строитель, автор сайта

Мастер — строитель. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов.

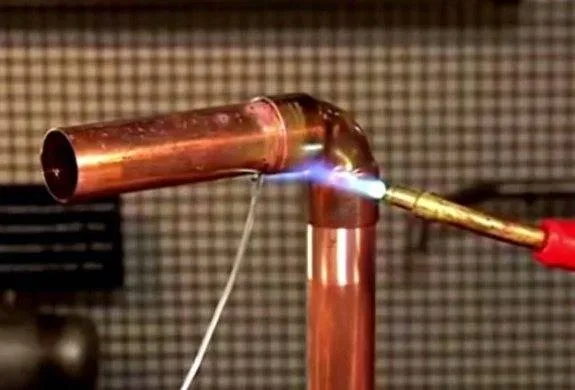

Как паять медные трубы

Для спаивания самым популярным способом – с помощью мягкого припоя – для работы потребуется газовая горелка либо паяльник, а также кисть и флюс. На зачищенный стык снаружи кистью наносится слой флюса, при этом длина участка должна соответствовать глубине погружения трубы в фитинг. Рекомендуется ее замерить заранее и поставить метку маркером. Как и медные трубы для системы отопления, флюсом покрывается внутренняя поверхность фитинга, после чего производится стыковка деталей вручную.

Следующий шаг – прогрев сопряжения газовой горелкой либо электропаяльником

Тут важно попасть в точку, чтобы не было перегрева или недогрева, неопытному монтажнику потребуется предварительная тренировка. Узнать, когда достигнута достаточная температура, довольно просто

Надо в процессе работы прикладывать проволочку припоя к поверхности трубы и в тот момент, когда она начнет плавиться, начать наносить припой на стык, отведя горелку немного дальше. Как правильно спаивается система отопления с медными трубами, показано на видео:

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

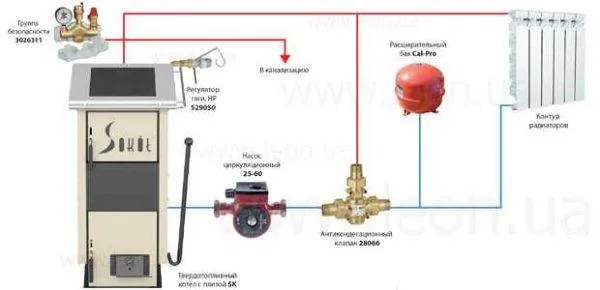

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

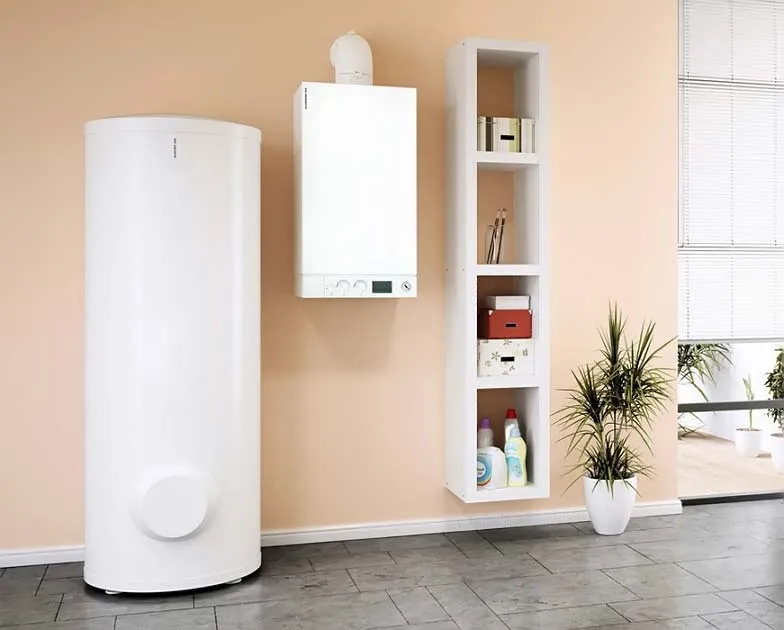

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

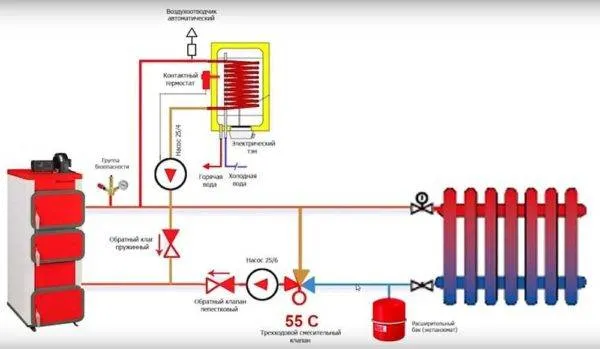

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

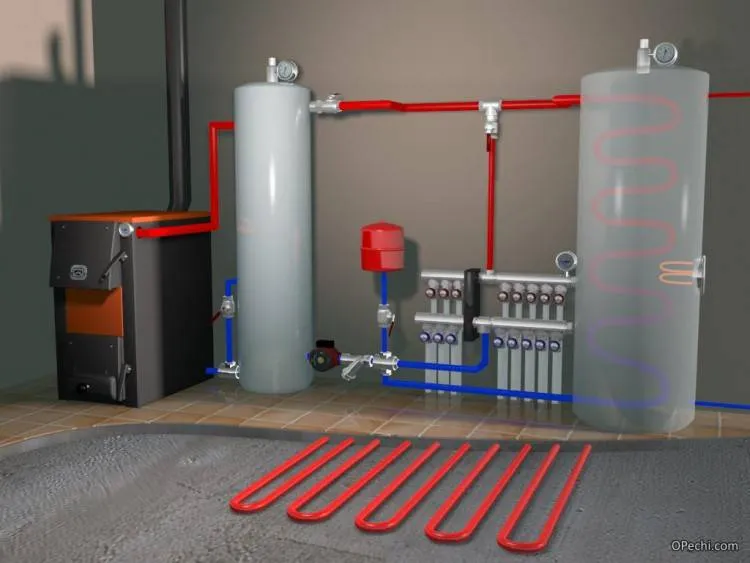

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему водяного теплого пола.

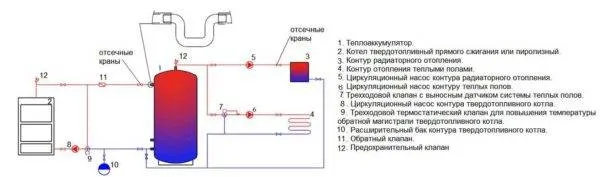

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Особенности

Если отопительный аппарат можно уподобить сердцу нагревательной системы, то обвязка котла – это сосуды и периферические органы.

При использовании такой системы осуществляются следующие действия:

  • обеспечивается нормальная температура в отопительных контурах;
  • сбрасывается содержащийся в магистрали воздух;
  • поддерживается нормальный запас теплоносителя;
  • отслеживается равномерность прогрева отопительных приборов;
  • поддерживается подключение различных отопительных контуров и настройка их на ту или иную температуру;
  • повышение эффективности распределения получающегося тепла.

Сколько будет стоить установка газового котла?


Стоимость установки газового котла зависит от нескольких факторов, таких как мощность котла, тип котла (например, напольный или настенный), сложность монтажных работ, необходимость замены трубопроводов и т.д. В разных регионах и странах стоимость установки также может отличаться.

Ориентировочно, стоимость установки газового котла может варьироваться от 30 000 до 150 000 рублей в России или от 1000 до 5000 долларов в США. Также нужно учитывать, что к стоимости установки могут добавиться расходы на покупку дополнительных материалов (например, трубопроводов), монтажные работы и установку дополнительных устройств (например, терморегуляторов).

Для получения более точной оценки стоимости установки газового котла лучше обратиться к специалистам-монтажникам или компаниям, предоставляющим услуги по установке газовых котлов, для проведения осмотра места установки и составления сметы.

Видео. Как правильно установить и подключить газовый котёл отопления SIBERIA

Добавить комментарий
