Встраиваемые розетки и выключатели гораздо более популярны, чем их наружные аналоги, но существуют ситуации, когда необходимо устанавливать накладные варианты. Такое решение становится единственным при определенных обстоятельствах. Например, в случае отсутствия доступного пространства для подключения устройств или когда требуется обеспечить подключение электрооборудования на открытом воздухе. Если вы интересуетесь, как осуществить установку двойной наружной розетки, то существуют определенные способы и рекомендации для этого.

Классификация

Классификация накладных розеток осуществляется в зависимости от их назначения, а именно:

  • Обычные сетевые (силовые) электрические розетки;

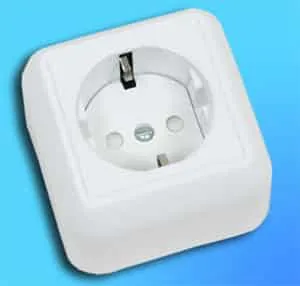

Накладной электрической розетки Viko с заземлениемНакладной электрической розетки Viko с заземлением
  • телефонная (RJ 11);

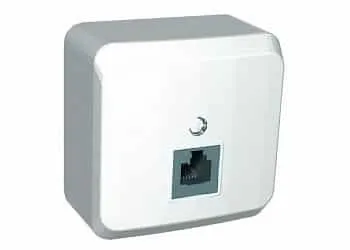

Одинарная телефонная накладная розетка ABB (RJ 11)Одинарная телефонная накладная розетка ABB (RJ 11)
  • розетка для компьютерных сетей (RJ 45);

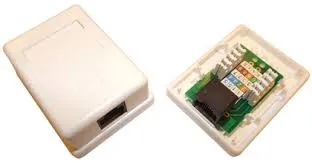

Компьютерная накладная розетка RJ-45 Electric c снятым корпусомКомпьютерная накладная розетка RJ-45 Electric c снятым корпусом
  • ТВ розетки (телевизионные).
Внешняя ТВ розетка Schneider (Шнайдер)Внешняя ТВ розетка Schneider (Шнайдер)

Помимо этого розетки накладного типа принято классифицировать по классу защиты, в соответствии со стандартом IEC 60529, например, IP66 обозначает, что устройство полностью защищено от проникновения пыли и от напора мощной водяной струи. Класс защиты, как правило, указывается на корпусе.

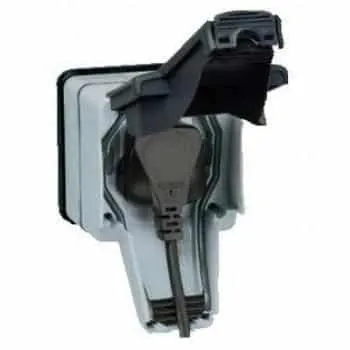

Электрическая влагозащищенная накладная розетка Legrand (Легранд) класса защиты IP66 Электрическая влагозащищенная накладная розетка Legrand (Легранд) класса защиты IP66

Если в обычной комнате вполне можно устанавливать устройства с классом защиты IP20 (то есть незащищенные розетки накладного типа), то во влажных помещениях, например, в ванной комнате или на кухне такой вариант будет неприемлемым. Наружные розетки (уличные) должны быть устойчивы к воздействию пыли и влаги.

На что обращать внимание при выборе

В первую очередь, необходимо подбирать розетку в зависимости от назначения, как ни банально это звучит. И если устройство для подключения антенного кабеля сложно перепутать с электророзеткой, то гнезда RJ11 и RJ45 внешне похожи.

Далее следует обращать внимание на корпус  электророзетки. Основание из пластика не устойчиво к нагреву, который может возникнуть в результате плохого контакта вилки или при подключении мощного оборудования.

Керамические розетки накладного типа более устойчивы к температурным нагрузкам, но их цена несколько выше.

Защитный противоударный пластик обеспечит высокую сопротивляемость к механическому воздействию, что значительно увеличивает срок эксплуатации.

Выбирая механизм фиксации проводов, следует учитывать, что клавишные зажимы хоть и упрощают процесс монтажа, но со временем они могут ослабеть, что станет причиной плохого контакта и приведет к разогреву розетки. С этой точки зрения винтовые зажимы более надежные.

В зависимости от количества и типа подключаемых электроприборов, следует определиться, ставить  одинарную, двойную, тройную  или комбинированную розетку, например, электрическую и телефонную.

Как уже упоминалось выше, для помещений с повышенной влажностью необходимо купить розетки накладного типа с соответствующим классом защищенности, то есть герметично закрывающиеся. Такое же условие следует соблюдать при установке электрооборудования на улице.

Советуем также обратить внимание на определенные опции, которые присутствуют в некоторых моделях, а именно:

  • закрывающие контакты шторки, такой вид защиты особенно актуален, когда в доме есть дети. В отличие от специальных заглушек, которые используют в этих целях, шторки практически невозможно вытянуть. Рекомендуем использовать розетки с данной опцией при установке на плинтус;
Розетка со шторками MakelРозетка со шторками Makel
  • откидная крышка, которая закрывает контакты, когда к розетке не подключено электрооборудование. Благодаря такому простому устройству, влага не попадает внутрь, что актуально для влажных помещений, например, кухни или ванной.

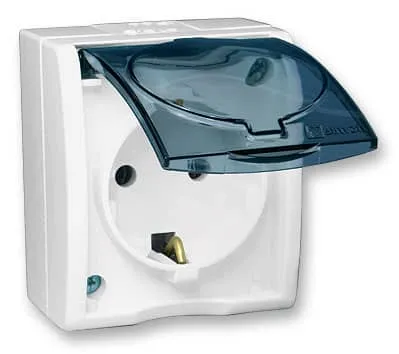

Фото розетки Elso с откидной защитной крышкойФото розетки Elso с откидной защитной крышкой

Форма розетки, она может быть круглой или квадратной, последняя будет лучше смотреться, если для подвода проводов используется короб, круглые – когда электропроводка помещена в гофру.

Не обязательно использовать только белые розетки, в настоящее время широко представлены декоративные модели, например, у которых черная коробка или с цветом под дерево. Также неплохо смотрится стиль ретро. Размеры декоративных моделей могут сильно отличаться от стандартных, так же как и их форма. Впрочем, плоские панели все же удобней.

Декоративные внешние розетки в стиле ретроДекоративные внешние розетки в стиле ретро

Не менее популярны угловые розетки, которые пришли на смену плинтусным, ими гораздо удобней пользоваться.

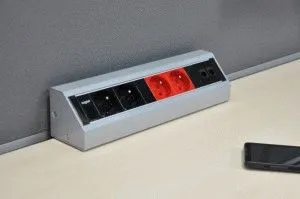

Блок угловых розеток с выключателемБлок угловых розеток с выключателем

Не в последнюю очередь необходимо обращать внимание, чьего производства изделия, рекомендуем приобретать продукцию известных брендов, например:  Bticino, Gira, Lezard, Oteo, Макел и т.д. Она отличается высокой надежностью и долгим сроком эксплуатации.

Подключение

Основные правила:

  • подключение электрических розеток любых типов необходимо выполнять при отключенном электропитании;
  • электрический кабель открытой проводки должен прокладываться в специальном коробе или защитной гофре.

Видео: как подключить розетку.

Алгоритм действий следующий:

  • обесточить электропроводку (отключив соответствующий автоматический выключатель);
  • разобрать розетку;
  • поместить основание на предполагаемое место расположения и отметить отверстия под крепеж, как правило, их два или четыре;
  • в том случае, когда установка производится на стену из кирпича или бетона, помеченные отверстия просверливаются, и в них вставляется пластмассовый дюбель. К деревянной поверхности основание розетки можно прикрутить саморезами. Если стена из гипсокартона, то используется специальный пластиковый крепеж – «бабочка»;
Крепеж «бабочка» для гипсокартона и ПВХКрепеж «бабочка» для гипсокартона и ПВХ
  • когда основание прикручено, к нему подводятся провода электрической проводки, для этого потребуется аккуратно выломать с нужной стороны коробки соответствующее отверстие. Пластмасса в месте подвода проводов более тонкая, поэтому проблем с этим не возникнет;
  • подключаем провода к зажимам, на фото показано как подключаются двойные розетки накладного типа  (обратите внимание на соблюдение полярности, особенно это касается провода заземления, если он имеется);

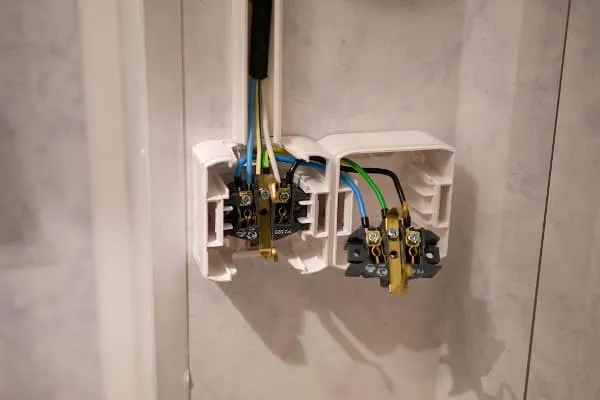

Как подключается 2 местная розеткаКак подключается 2 местная розетка
  • как подключаются тройные розетки накладного типа, показано на рисунке ниже. Обратите внимание, что провод заземления подводится не от розетки к розетке, а к каждой отдельно. 4-х местная розетка подключается по такому же принципу;
Схема подключения 3-х местных розетокСхема подключения 3-х местных розеток
  • после подключения проводов розетка или группа розеток собираются;
  • включается электропитание и проверяется работа устройств.

Как видите, при соблюдении определенных правил безопасности, накладные розетки подключаются без проблем. Их стоимость в различных регионах России практически такая же, как в Москве, поэтому приводить ее нет смысла.

Где должны быть розетки на кухне?


Розетки на кухне должны располагаться в удобных местах, чтобы вы могли легко использовать электронику и приборы, которые вы используете на кухне. Некоторые из наиболее часто используемых розеток на кухне включают:

  1. Розетку для микроволновой печи: розетка должна быть установлена в удобном месте, чтобы вы могли легко достучаться до нее при использовании микроволновой печи.

  2. Розетка для плиты: розетка должна быть установлена рядом с плитой, чтобы вы могли легко использовать ее.

  3. Розетка для холодильника: розетка должна быть установлена рядом с холодильником, чтобы вы могли легко подключить его к электросети.

  4. Розетка для посудомоечной машины: розетка должна быть установлена рядом с посудомоечной м

ашиной, чтобы вы могли легко подключить ее к электросети.

  1. Розетка для кофемашины или чайника: розетка должна быть установлена в удобном месте, чтобы вы могли легко использовать эти приборы.

Важно обеспечить, что розетки на кухне установлены в безопасных местах и соответствуют стандартам электросети. Если у вас есть какие-либо сомнения или вопросы, лучше обратиться к квалифицированному электрику.
