Как подключить три розетки и один выключатель от коробки

Давайте рассмотрим ещё один пример. Допустим, нам необходимо подключить три розетки и один одинарный выключатель от электрораспределительной коробки. В этом случае наилучшим вариантом будет следующий подход: Из коробки выводится один кабель с тремя жилами, сечением 2,5 мм.

  1. Из коробки выводится один кабель с тремя жилами сечением по 2,5 мм. Такой размер для квартирных розеток нормируется в ПУЭ (Правилах Устройства Электроустановок).
  2. Затем провод подводится к первому гнезду для розетки и производится её установка. Процесс аналогичен подключению выключателя.
  3. Кабель протягивается дальше — к следующему стакану. Вновь устанавливается розетка. Наконец, процесс повторяется в третий раз. Причём, если проводка скрытая, то перфоратором предварительно проделываются каналы и гнёзда. Каждый раз в розетку заводят фазовый и нулевой провода в соответствующие контакты, а затем к этим же точкам параллельно подсоединяют такой же кабель, и он идёт дальше.
  4. На окончательном этапе выключатель подсоединяется к одной из розеток — там, где удобнее. При этом нужно помнить, что для освещения используют провода сечением 1,5 мм. И заземление применять необязательно.

Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии — одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.

Преимущества и недостатки

Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.

К достоинствам этого типа устройств относятся следующие характеристики:

Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки.
Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами.
Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала.
Безопасность для жильцов

Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью.

Недостатки беспроводных систем:

  1. В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
  2. В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.

Критерии выбора беспроводных выключателей

По конструкции и принципу действия, изделия от разных производителей практически одинаковы. Различают их по некоторым параметрам.

По типу управления

Различают три основных вида выключателей: клавишный, сенсорный и дистанционный. Клавишный – традиционный однополюсный управляющий блок с одной, двумя или тремя клавишами. Включение и отключение света выполняется нажатием на клавишу.

Сенсорными называют управляющие блоки, в которых клавиши заменены сенсорной панелью. Для включения или отключения лампочки достаточно коснуться пальцем определенного значка на панели.

Дистанционный тип предполагает наличие пульта (или брелока) дистанционного управления.

По наличию диммера

Обычный блок может либо включить, либо выключить светильник. С помощью специального устройства – диммера, интенсивностью светового потока можно управлять, вращая поворотную рукоять на панели устройства почасовой стрелке для его увеличения, или в обратном направлении, уменьшая его.

По количеству каналов управления

Один канал представляет собой самую простую схему, состоящую из одного клавишного блока, управляющего одним источником. Двух и трёхклавишные блоки дают возможность управлять двумя и тремя осветительными приборами, расположенными в разных помещениях.

С помощью ПДУ можно организовать управление четырех, шести и восьми приборов.

Выбор определенного типа изделия напрямую зависит от того, сколько оно стоит. Недорогие изделия чаще всего не могут похвастаться богатым набором функций. Их задача – включить и выключить светильник. Многоканальные комплекты, со встроенным микрогенератором, возможностью встраивания в систему умного дома, с функцией диммера — стоят в разы дороже.

По материалу

Чаще всего корпус и клавиши изготавливают из пластика. Рамки скрытых выключателей могут быть пластиковые и металлические в моделях премиум-класса. Пластиковая поверхность изделия чаще глянцевая. Возможны комбинации: глянцевая поверхность клавиши и матовая – накладки.

Выбирая блок радиоуправления осветительными приборами, следует определить для себя вариант его применения, количество светильников, которое вы хотите к нему привязать, требуется ли регулирование интенсивности освещения. Отдельная тема – применение умного выключателя. Его настройка и разработка сценариев для его применения, дело более сложное чем просто подключение беспроводного блока. Но широкие возможности управление домашними осветительными приборами того стоят.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

  1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
  2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
  3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
  4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

  • Плоскогубцы.
  • Нож электрика.
  • Отвертки.
  • Соединители.

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

  1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и  нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
  2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
  3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности ≤ 3,5 кВт, радиус действия пульта до 30 м.

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.
Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.
Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.
Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.
Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

https://youtube.com/watch?v=49S22qEKXPs

Подключение выключателя

Зачищаем провода, снимаем необходимое количество изоляции, примерно 1 см.

На недорогих одноклавишных выключателях, как правило не указано обозначение контактов, приходящий и отходящий, но на всякий случай посмотрите на заднюю стенку механизма, обозначения могут быть такие:

  • цифры 1 и 3 — здесь 1 контакт приходящей фазы, 3 отходящей
  • буква L и цифра 1 — здесь L контакт приходящей фазы, 1 отходящей
  • буква L и стрелка — здесь L контакт приходящей фазы, стрелка отходящей

Это наиболее часты обозначения.

Возвращаемся к нашему выключателю. Вставляем зачищенный провод в отверстие, убеждаемся, что он попал между прижимными пластинами, затягиваем контактный винт. Проверяем, насколько хорошо зафиксировался провод. Он не должен качаться и шататься, если такой факт имеет место, подтягиваем контактный винт. Плохо протянутый контакт будет подгорать и в дальнейшем приведет к выходу из строя выключателя.

Не переусердствуйте, на выключателях недорогой ценовой категории финты и резьбы не слишком надежные, очень легко сорвать.

Голая жила провода должна торчать из контакта на 1-2 мм.

Вставляем и затягиваем второй провод.

Раскручиваем винты распорного механизма, вставляем выключатель в подрозетник, выравниваем по горизонтали и фиксируем. Закручиваем распорные винты и проверяем надежность крепления механизма в подрозетнике.

Устанавливаем защитную рамку, закручиваем диагональные винтики, закрепив ее к механизму.

Устанавливаем клавишу. Перед установкой смотрим на совмещение штырьков и пазов подвижной части механизма и клавиши.

На этом подключение выключателя закончено.

Рассмотрим теперь второй вариант установки.

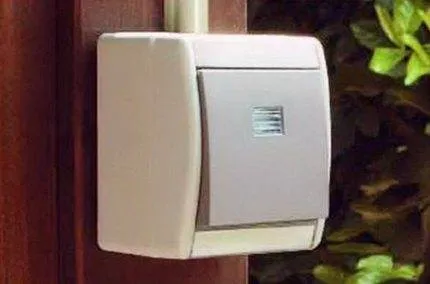

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.


Последний этап монтажа накладного выключателя — установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Как разобрать выключатель?

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

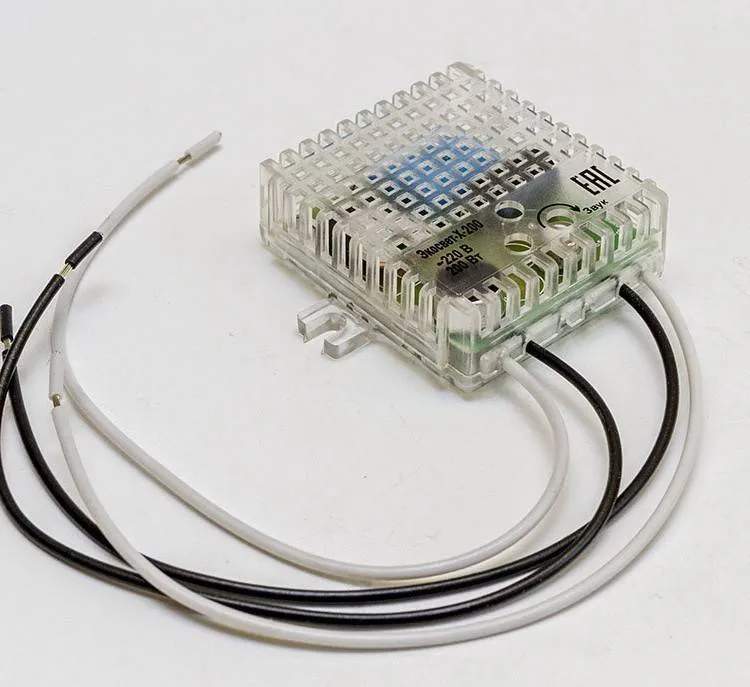

Принцип работы

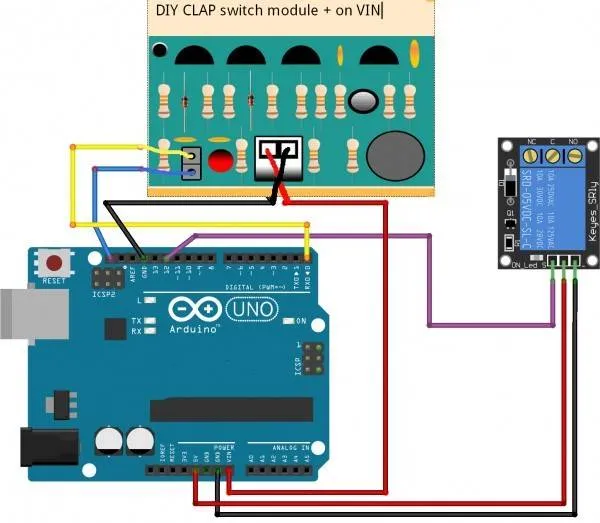

Примитивную модель акустического прибора, можно собрать навесным монтажом с проверочной лампочкой и источником питания 8 вольт. При этом используются:

  • мощный биполярный транзистор прямой проводимости типа КТ818, или зарубежные аналоги,
  • двухтактный микрофонный усилитель,
  • обычный микрофон (например, от магнитофона или наушников)

Такое устройство акустического выключателя позволяет наглядно проследить механизм преобразования шумового сигнала в электрический. Микрофон принимает волновой сигнал и передает его на усилители, после чего, через базу ключа срабатывает транзистор, запуская подключение тока.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид Описание
Внутреннего монтажа Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.


Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Устройство и принцип работы проходного выключателя

Она работает следующим образом: при включении переключателя света позиция вверх , на лампу начинает поступать электрический ток. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.
Схема подключения ненамного сложнее схемы подключения классического выключателя. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Схема функционирует довольно просто.
Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены. Это несколько сложнее предыдущего случая, но понять принцип работы можно.
Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Разводка проводов между двумя проходными выключателями.
Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде

Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.
Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.

Добавить комментарий
