   Собсно, вопрос от человека, который абсолютно

   Абсолютно не разбираясь в устройстве электротехники, как правильно осуществить подключение реле давления к насосу? Поисковики дают однозначный ответ: «Два провода к насосу, два провода в сеть». Таким образом, получается ли это следующим образом: мы обрываем провод от насоса и крепим его жилы к контактам реле давления «к насосу», а жилы, идущие к вилке, подсоединяем к контактам «сети»?



   Это что получается — режем провод от насоса, жилы, идущие к насосу, крепим к контактам РД «к насосу», жилы, идущие к вилке, крепим к контактам «сети»? Ничего не понимаю, весь интернет изрыл, находил наиподробнейшие инструкции подключения РД, но, ежкин кот, стадия подключения РД к насосу сводится к тем самым «Два проводка к насосу, два в сеть»

   Кому не сложно, растолкуйте, неразумному гуманитарию, пожалуйста, что куда пихать. Раз уж взялся, хотелось бы закончить. Спасибо

   Реле простенькое, РДМ-5

2. Регистрация: Сообщения:

   11.655

   Благодарности:

   Protasevich

   консультирую помаленьку

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Орел

   • Это сообщение было отмечено как «Лучшее»

3. Регистрация: Сообщения:

   50

   Благодарности:

   16

   Макарычъ

   Участник

   Регистрация: Сообщения:

   Благодарности:

   16

   Адрес:

   Россия

   Интересно, эта схема для поверхностного насоса подойдет?

4. Регистрация: Сообщения:

   11.655

   Благодарности:

   Protasevich

   консультирую помаленьку

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Орел

   • Это сообщение было отмечено как «Лучшее»

5. Регистрация: Сообщения:

   57

   Благодарности:

   26

   romandc

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   26

   Адрес:

   Санкт-Петербург

   Чем больше читаю форум, тем больше возникает недоумение.

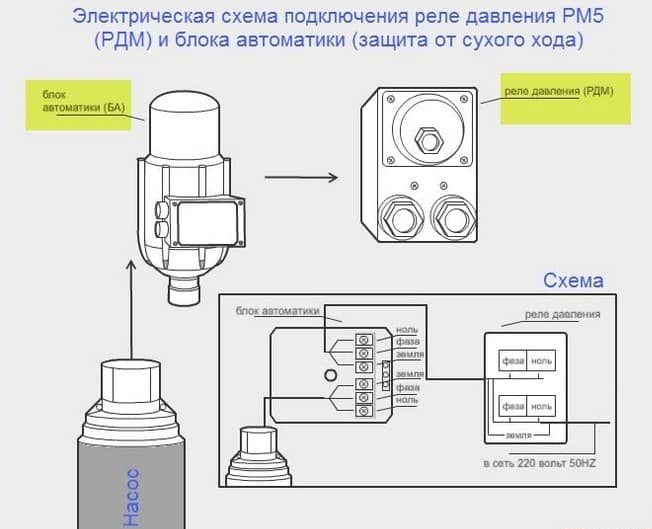

   Если поставить электрику по схеме Сеть — РД — БА — Насос, как советует большинство, получится, что при размыкании контактов РД, в цепь БА-Насос вообще перестаёт подаваться напряжение. Или я не прав? А если прав — не вредно ли это для БА. Там же вроде электроника стоит, значит она при каждом цикле перезапускается?
   Чего-то я совсем запутался. Очень много флуда и частных вопросов в специализированных темах. Хотелось бы конкретный FAQ. А-то — читаешь, читаешь — уже мозги набекрень, а потом находишь видео, где умелец подключает провода к РД не по горизонтали, а по вертикали, и у него всё работает.

6. Регистрация: Сообщения:

   57

   Благодарности:

   26

   romandc

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   26

   Адрес:

   Санкт-Петербург

   Гы. У меня тоже по вертикали надо провода подключать с РД. Обозначения есть — motor и line. Насос Топакуа оказался жутким Китаем. Услышал, как в конденсаторной коробке что-то гремит. Отвернул саморезы имеющие трехгранные шлицы, а там кусок пластмассы отломан. Некритично, но нутрянка как из пластиковых бутылок отлита. Жуть!

7. Регистрация: Сообщения:

   11.655

   Благодарности:

   Protasevich

   консультирую помаленьку

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Орел

   Правы. БА используется только как защита от сухого хода. Правда очень «правильная» защита. При неисправности РД (залипло/не отключило) также выполнит его функцию (отключит насос). Правда какое при этом давление будет в системе — ХЗ.

8. Регистрация: Сообщения:

   57

   Благодарности:

   26

   romandc

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   26

   Адрес:

   Санкт-Петербург

   @Protasevich, Спасибо.
   Я там темку в «Погружных» разместил со своими слезами. соплями… если будут какие идеи, буду благодарен.

9. Регистрация: Сообщения:

   1

   Благодарности:

   1

   кент82

   Новичок

   Регистрация: Сообщения:

   Благодарности:

   1

   Адрес:

   Брянск

   Здравствуйте! Подскажите пожалуйста у меня погружной насос акварио у него подключение к сети четыре провода 220в, а реле давления джиликс там клемы для трех проводов земля ноль и фаза куда какой провод мне подключить к рд джилексу ?

10. Регистрация: Сообщения:

    11.655

    Благодарности:

    Protasevich

    консультирую помаленьку

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Орел

    А еще у Вас есть конденсаторная коробка в которую и подключаются эти четыре провода. А из неё выходит кабель с вилкой. Вот в разрыв этого кабеля и подключается реле давления.

11. Регистрация: Сообщения:

    20

    Благодарности:

    3

    nikolaich48

    Участник

    Регистрация: Сообщения:

    Благодарности:

    3

    Адрес:

    Санкт-Петербург

    Проблема в том, что с блоком автоматики насос включается выкл по протоку, то есть набрать кружку воды зря включаешь насос, а хотелось бы, чтобы участвовал гидробак и насос вкл и выкл, как можно реже, как это сделать?

12. Регистрация: Сообщения:

    43.062

    Благодарности:

    Андрей 203

    Администратор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Уфа

    Установить гидроаккумулятор после блока автоматики. Давление воздуха в пустом, без воды, ГА должно быть на 10% меньше давления включения блока автоматики.

13. Регистрация: Сообщения:

    164

    Благодарности:

    19

    runi

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    19

    Адрес:

    Екатеринбург

    Почему вы написали что блок автоматики после АВ ?

14. Регистрация: Сообщения:

    43.062

    Благодарности:

    Андрей 203

    Администратор

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Уфа

    Я же вам ссылку в другой ветке дал, как правильно.

15. Регистрация: Сообщения:

    164

    Благодарности:

    19

    runi

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    19

    Адрес:

    Екатеринбург

    Получается блок автоматики вообще не включится ? И если давление на РД будет ниже чем на brio ?
    Частый перезапуск не вреден для brio ?
