Принцип работы и схема подключения электронного реле давления

Конструкция гидроаккумулятора (ГА) включает в себя элементы, такие как клапан стравливания, резервуар, пятивыводной штуцер (тройник) с муфтами для подключения, фланец, а также реле давления, которое устанавливает общий ритм работы.

При актуальности, можно включить: «Как правильно осуществить подключение автоматики насоса с использованием реле давления».

Основные функции датчика давления воды в системе водоснабжения:

  • отвечает за работу оборудования без значительных нагрузок;
  • является важным элементом управления насосом;
  • увеличивает время эксплуатации мембраны и оборудования в целом;
  • контролирует заполнение емкости водой.

Под регулированием накопительной емкости подразумевают создание необходимого количества атмосфер непосредственно в баке и правильное определение порогов включения и выключения помпы.

Особенности регулировки реле

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схемы подключения насоса на скважину с автоматикой и реле. При необходимости подмены каких-либо деталей нужно использовать компоненты того же производителя и с теми же техническими характеристиками. Спрашивайте, я на связи!

Как подключить реле давления к насосу «Малыш» — особенности выбора и монтажа

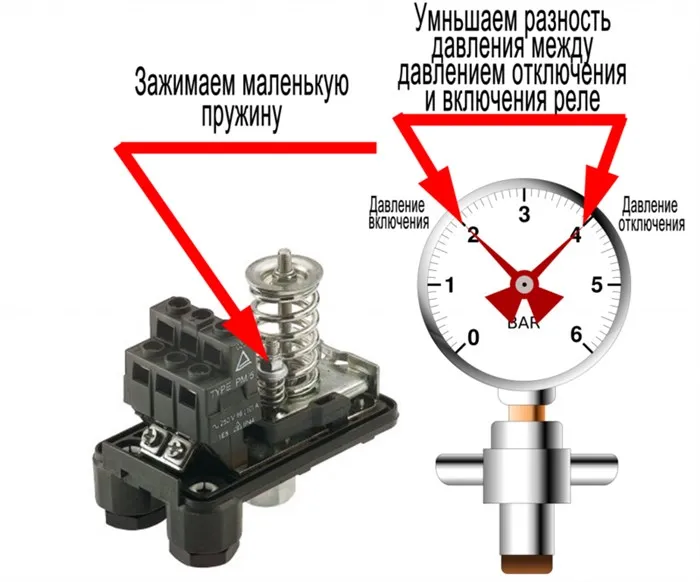

  • установить уровень включения насоса: вращение гайки большой пружины против часовой стрелки снижает стартовый показатель, по часовой — повышает;
  • для выключения вращать малый винт (во время вкручивания отметка повышается, при выкручивании — снижается);
  • результат можно проверить с помощью открытия крана и слива воды, фиксируя момент начала работы насоса;
  • внутреннее давление регулируют, сбрасывая либо накачивая воздух, контролируя все манометром.

Принцип работы

Реле давления для гидроаккумулятора имеет форму коробки с разными элементами управления, установленными в корпусе. Реле подключается к одному из выходов бака. Механизм имеет небольшие пружины, которые нужно отрегулировать, проворачивая гайки.

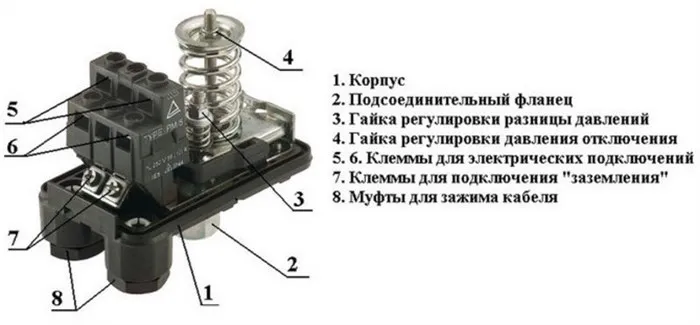

Узел содержит в себе следующие детали: пластиковый или металлический корпус, стальной поршень, мембрану, латунные пластины, шпильки с резьбой, колодки под клеммы, муфты для электрических проводов, контактный узел, пружины, платформу на шарнирах.

Принцип работы управляющего оборудования довольно простой. Устройство реагирует на изменение давления внутри накопительного бака. Подвижную платформу приподнимают либо опускают пружины с учетом давления на поршень, соединенный с контактами, подающими сигнал насосу о начале или завершении закачки.

Как отрегулировать реле

Подключение реле давления к электросети

Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему. Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт , соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер .

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G .

В первую очередь снимаем защитный пластиковый кожух , для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже


Электронное реле давления: схема монтажа, особенности подключения и регулировки системы

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схема подключения реле насосной станции и регулирование Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы. Спрашивайте, я на связи!

Подключение реле давления к электросети –

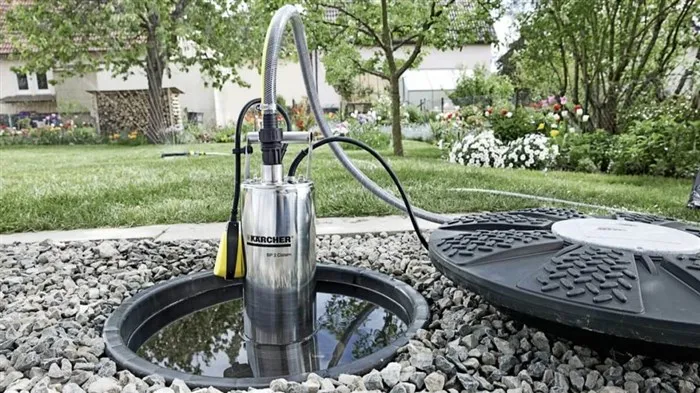

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

  1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
  2. Низ обсадной трубы оборудовать фильтром грубой очистки.
  3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
  4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
  5. Подсоединить питающий кабель.
  6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
  7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования

Выбор места установки

При расчете системы водоснабжения следует учитывать не только давление воды, но и давление воздуха. Который всегда имеется в гидробаках и в трубах. Давление воздуха должно быть измерено еще до того, как в систему будет залита вода. Это можно сделать, используя автомобильный насос с манометром.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Конструкция и принцип работы При эксплуатации системы следует помнить, что воздух в ней будет всегда, поэтому следует время от времени контролировать его параметры. Спрашивайте, я на связи!

Обзор популярных моделей

  • блок автоматики;
  • манометр;
  • реле давления;
  • гидроаккумулятор;
  • обратный и сливной клапаны;
  • фильтрующие элементы;
  • узел защиты глубинного насоса;
  • стабилизатор электрического напряжения.

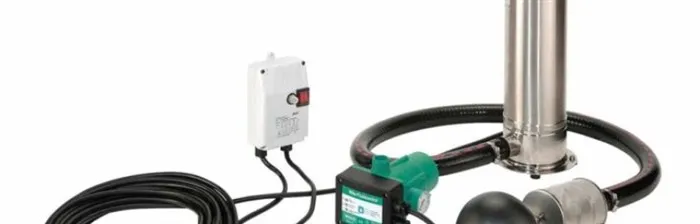

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без участия пользователя. Комплектность шкафа варьируется в зависимости от выбранной модели и завода изготовителя.

  • контактор с тепловым регулятором;
  • индикаторные лампы;
  • реле «сухого хода»;
  • узел контроля уровня напряжения;
  • пусковое защитное устройство «плавный пуск»;
  • прерыватель цепи питания;
  • клеммы для подсоединения датчиков и погружного насоса к автоматике;
  • двухпозиционный автомат;
  • кабельные вводы.

Исходя из списка оборудования можно сделать вывод, что монтаж шкафа необходимо доверить специалистам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

Насос для скважины

Как повысить давление включения насосной станции?


Для повышения давления включения насосной станции можно предпринять следующие меры:

  1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

  2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

  3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

  4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

  5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

  6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.
