Как подключить лампочку к двум выключателям

Иногда возникает необходимость в полноценном управлении освещением из двух разных мест. Такая ситуация может возникнуть на производственных площадях с длинными коридорами или на складах с несколькими выходами.

Как подключить люстру на пульте

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

  • спросив у продавца;
  • изучив паспорт на включатель;
  • по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Как подключить проходной одноклавишный выключатель

Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключатель Количество контактных групп Наибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276 1 10
Jilion 9533456 1 10
Lezard DEMET с подсветкой, кремовый 711-0300-114 1 10
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES 1 10
Livolo VL-C701SR-14 Сенсорный 1 5

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Видео: Простой способ соединения 2 выключателей в одну лампу.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

Как подключить люстру к двухклавишному выключателю

Выключатель с двумя клавишами популярен с давних времен. С его помощью можно управлять двумя осветительными приборами с одной точки (например, включать разные зоны подсветки) или управлять степенью яркости одной люстры, коммутируя большее или меньшее число ламп. Подключение люстры к двойному выключателю несложно выполнить самостоятельно, для этого надо разобраться в нескольких моментах.

Устройство выключателя с двумя клавишами

Схема двухклавишного выключателя.

Двухклавишный коммутационный элемент состоит из двух разрывов цепи, управляемых раздельно. Каждый выключатель прикрыт декоративной клавишей из изоляционного материала (пластика). Для подключения нагрузок имеется три клеммы – общая и две раздельные. К общей клемме подводится фазный провод, от раздельных — два проводника к нагрузкам. Их можно соединить параллельно – получится еще одно применение такого прибора, нестандартное. В этом случае коммутируемый ток удвоится относительно паспортного. А клавиши надо соединить механически в незаметном месте, чтобы оба канала коммутировались одновременно. Если не соединять, то можно включать нагрузку любой клавишей, но и повышения нагрузочной способности не будет.

Важно! При параллельном включении выключателей для повышения нагрузочной способности, надо проверить, рассчитано ли сечение отходящего провода (или проводов) на повышенную нагрузку.

Существует два основных вида присоединительных контактов для бытовых выключателей – винтовой и втычной. Если для присоединения под винт используется многожильный провод, его часть, освобожденную от изоляции, надо облудить или оконцевать обжимными наконечниками.

Так же, как и в одноклавишном приборе, двухканальный выключатель может иметь подсветку на основе светодиодов или галогеновых ламп.

Этапы подключения

Работа по подключению светильника к такому коммутационному аппарату состоит из нескольких этапов. Каждая стадия имеет значение, создает свой вклад в общий успех. Поэтому работу надо выполнять последовательно, не пропуская ни одного этапа.

Прозвонка и маркировка

Когда электрик приступает к работе, в качестве исходной позиции он имеет скрытую проводку – несколько проводов, уходящих в стену и несколько выходящих из потолка. Очень важно точно знать, какое начало провода какому концу соответствует. Это необходимо как в плане правильности подключения светильника, так и в плане безопасности работы.

Провода надо вызвонить, и, если нет цветной окраски изоляции проводников, выполнить маркировку. Прозвонку надо делать даже тогда, когда монтаж выполнен цветными проводами – не факт, что представления о правильности прокладки у тех, кто укладывал проводку и у того, кто подключает люстру, совпадают. Для прозвонки нужен мультиметр и вспомогательный провод. Его пробрасывают на время этой работы между началом и концом проверяемых проводников.

Прозвонка с помощью тестера и вспомогательного проводника.

Одному электрику поиск проводов лучше выполнять в режиме звуковой прозвонки. Подключив мультиметр с одной стороны, с другой вспомогательным проводом ищут тот же проводник, дожидаясь звукового сигнала. Найдя совпадающие стороны, провод маркируют и переходят к следующему.

Режим звуковой прозвонки на тестере.

Если вспомогательный провод проложить невозможно, есть другой способ. Потребуется несколько резисторов с сильно отличающимися номиналами. Например, 510 Ом, 1 кОм, 10 кОм. Их надо подсоединить с дальней стороны и замерять мультиметром сопротивление с противоположного края. По замеренным значениям составляют картину расположения и производят маркировку.

Прозвонка с помощью резисторов.

Опасно! Процедуру прозвонки надо выполнять только при снятом напряжении! Отключения выключателя освещения недостаточно, надо разомкнуть цепь раньше – на распределительном щите.

Группировка проводов

В зависимости от количества ламп в люстре, они группируются по-разному. Двухламповый светильник имеет раздельные входы для каждой лампы. Это позволяет с помощью выключателя с двумя клавишами получить комбинации:

  • люстра выключена;
  • включена первая лампа;
  • включена вторая лампа (они могут быть разной мощности или разного цвета);
  • включены две лампы.

Для другого количества ламп комбинации могут быть разными. И группировку проводов надо четко себе представлять до начала монтажа.

Сборка и подключение люстры

В трехрожковой люстре

Трехрожковая люстра имеет одну группу из двух параллельно включенных ламп и отдельный одиночный элемент. Они соединены по схеме с общим проводом, к которому подключается нулевой проводник. Каждая группа ламп имеет свой фазный вывод, по которому может быть запитана независимо от других.

Комбинированием коммутации выключателя можно получить варианты:

  • светильник выключен;
  • горит одна лампа;
  • горят две лампы;
  • горят все три лампы.

Схема трехрожковой люстры.

Так можно управлять освещенностью помещения или создавать декоративную подсветку, комбинируя разноцветные излучающие элементы.

В пятирожковой люсте

Пятирожковая люстра особой вариативностью от предыдущего варианта не отличается. Возможности двухканального выключателя дают комбинации, подобные предыдущему варианту:

  • полностью выключенная люстра;
  • горят две лампы;
  • включены три элемента;
  • люстра полностью включена.

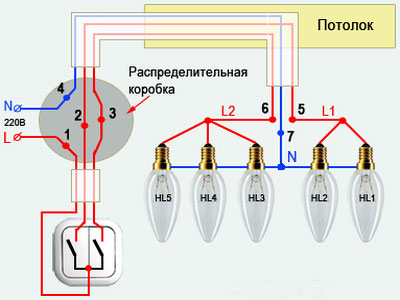

Схема пятирожковой люстры.

Отличие от предыдущего варианта только в количестве ламп, что позволяет иметь более яркое освещение. Но надо помнить, что есть правило, говорящее о том, что одна лампа мощностью 100 Вт дает больший световой поток, чем две по 50 Вт. Оно применимо не только к лампам накаливания, но и к LED-элементам.

В видео наглядно показано соединение проводов в люстре

Выбираем варианты подключения

Общая схема подключения.

Если подключение люстры планировалось на этапе капитального ремонта помещения, то варианты подключения, скорее всего, продумывались заранее. Но во многих случаях приходится устанавливать люстру в комнату с готовой проводкой. И здесь могут быть различные варианты – из потолка может выходить различное количество проводов.

Из потолка 2 провода

Схема с двумя проводниками

Эта ситуация возможна в старых квартирах. Из двух проводов один будет фазный, другой нулевой. Здесь никакой сложности. Просто подключаем два провода к светильнику. Но если люстра с раздельными группами ламп, их придется соединить параллельно. Если на люстре есть маркировка фазной клеммы и нулевой, то надо соблюсти схему соединения. Для ламп накаливания это не имеет значения, но если перегоревшую «лампочку Ильича» придется заменить светодиодным прибором, то здесь нарушение фазировки критично. LED-светильник может мигать или тускло светиться при отключенном положении выключателя.

На стороне выключателя можно подключить фазный провод к одному каналу коммутации, а можно соединить оба разрыва параллельно. В первом случае придется манипулировать одной клавишей. Если рабочий канал в процессе работы выйдет из строя, отходящий провод можно перекинуть на другую клемму и эксплуатировать выключатель дальше.

Важно! В этом варианте особенно необходимо убедиться в том, что коммутируется именно фазный провод, так как в старых помещениях цветовая маркировка проводки не предусматривалась. Сделать это можно с помощью индикаторной отвертки.

Из потолка 3 провода

Случай с тремя проводами предусматривает два варианта.

В первом варианте в новых домах, скорее всего, это фазный, общий и земляной провода, обозначенные, соответственно, цветами:

  • красный (коричневый) (на клеммнике – L);
  • синий (на клеммнике N);
  • желто-зеленый (PE).

В этом случае надо подключить провода согласно маркировке. Если клемма для заземляющего провода отсутствует, значит, это изделие класса безопасности 0 (нулевой), и желто-зеленый проводник никуда подключать не надо.

Схема с тремя проводниками

Важно! Если светильник имеет I класс защиты и клемму для подключения заземляющего проводника, оставлять земляной провод неподключенным категорически запрещается! Работать такая люстра будет, но в плане защиты от поражения током будет иметь серьезный изъян. Безопасная работа такого прибора обеспечивается именно наличием подключения к земле. Поэтому эксплуатировать такой светильник в системах, где заземление отсутствует, нельзя!

Второй вариант встречается в старых домах. К лампе от выключателя идет нулевой провод и два фазных. Сюда можно подключить люстру класса защиты 0. Нулевой провод к нулевой клемме, два фазных – к разным группам ламп.

Схема с тремя проводниками без заземления

Из потолка 4 провода

Этот вариант наилучший с точки зрения функциональности и безопасности подключения. Здесь имеются:

  • нулевой проводник;
  • два фазных для подключения двух групп ламп;
  • защитный заземляющий провод.

Люстра подключается согласно маркировке клеммника.

Схема с четырьмя проводниками.

Как переделать люстру, рассчитанную на одинарный выключатель

Если светильник содержит две или более ламп, но рассчитан на работу с одинарным коммутационным элементом, можно попробовать переделать подключение люстры на два раздельных выключателя. Процесс проще рассмотреть на примере люстры с тремя элементами.

Исходная схема люстры.

Изначально схема выглядит так:

  • три лампы включены параллельно;
  • терминал из двух клемм.

Проводник PE и клемма для него для упрощения не показаны, но их надо иметь в виду. Переделку производить в такой последовательности:

  1. Найти место соединения фазных проводников.
  2. Отключить одну лампу от узла.

Отключение одной лампы.

Замена клеммного терминала.

Окончательная схема люстры.

Предельно допустимая нагрузка для провода с медной жилой при питающем напряжении 220 В указана в таблице.

2 способа - как подключить люстру к
Сечение провода, кв.мм 0,5 0,75 1 1,5
Допустимая нагрузка, Вт 2400 3300 3700 5000

Очевидно, что провода с сечением 0,5 кв.мм достаточно для большинства нагрузок, которые могут встретиться в люстре с лампой накаливания, и для любого разумного количества светодиодных элементов. Поэтому выбирать проводник с большим сечением нет никаких резонов.

Прокладка проводников в реальном светильнике.

Для примера показана трехрожковая люстра, у которой узел соединения находится в месте, обозначенном зеленой пунктирной окружностью. Прокладка дополнительного провода указана красным пунктиром. Он помещается в ту же трубку, что и основной проводник.

Успех мероприятия зависит от двух факторов:

  • доступности места соединения фазных проводов;
  • наличие места для прокладки дополнительного проводника потребного сечения.

В заключении видео: мастер-класс по подключению светильника к двойному выключателю.

Если все сложилось удачно, то подключение двухклавишного выключателя к переделанной люстре по вышеописанным методикам не вызовет затруднений.

Как подключить люстру с пультом

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

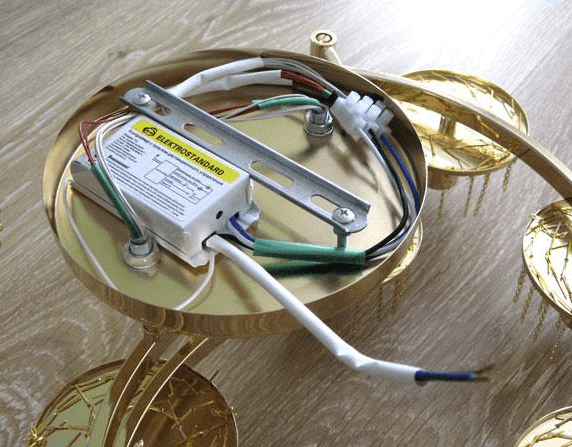

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

  • фазный провод к клемме L;
  • нулевой к терминалу N;
  • если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Важно! Если применяется светильник класса защиты 1, то защитное заземление является единственной (помимо основной изоляции) мерой предохранения от поражения электрическим током при пробое изоляционного слоя. Применять его в сетях TN-C нельзя – работать он будет, но безопасность не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1..3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

  1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
  2. Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
  3. Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
  4. Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы Напряжение, В Потребляемая мощность, Вт
Visico ML-075 12 75
NH-JC-20-12-G4-CL 20
Navigator 94 203 MR16 20
G4 JC-220/35/G4 CL 02585 Uniel 35
Elektrostandard G4 20

При установке надо просуммировать общую мощность ламп и сравнить ее с наибольшей допустимой (указана на корпусе трансформатора).

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Подключение светодиодной люстры с пультом управления — инструкция и схема

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Содержание

Выбор люстры

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

  • встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
  • накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
  • подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

  1. Перфорированная планка закрепляется под потолком.
  2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
  3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
  4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
  5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

  • инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
  • радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
  • Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Как подключить люстру своими руками

Перед каждым человеком, хоть раз в жизни возникает вопрос: как произвести подключение люстры своими руками в квартире или доме, или лучше нанять электрика. Если вы никогда не держали в руках отвертку и не знаете элементарных правил электротехники, то лучше, конечно, нанять специалиста. Если же вы чувствуете в себе силы, имеете определенные знания и некоторые навыки в работе с инструментом, то вы справитесь с этой работой самостоятельно. Для вас и написана эта статья.

Предварительные работы

Определение фазы и нейтрали

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

  1. В первую очередь надо разобраться, что это за провод.
  2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
  3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

  • L – фаза;
  • N – нейтраль;
  • PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Двойной и одинарный выключатель

4-ех, 5-ти, 6-ти рожковый вариант люстры, как правило, подключается с двойным выключателем. Он позволяет разделить лампы люстры на две группы и включать их по раздельности. Схема 2.
Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). Первая и вторая является фазовыми проводами, третья для нейтрали.

  1. Все синие «нулевые» проводники на люстре соедините между собой, для этого можете их скрутить или соединить в клеммах.
  2. Оставшиеся фазные провода разделяете на две группы.
  3. Объедините первую группу (включается с левой клавиши).
  4. Объедините вторую группу (включается с правой клавиши).

Нельзя допустить, чтобы фазный и нулевой оголенные провода соприкасались друг с другом, иначе возникнет замыкание.
Проведите проверку на правильность работы. Поочередно на выключателе зажимайте клавиши. Если все работает правильно, то люстра монтируется под потолок. Можно ее использовать.
Как подключить люстру к двойному выключателю видео смотрите ниже:

Люстра с контроллером

Схема подключения люстры с пультом управления простая. В корпусе осветительного оборудования находятся понижающий трансформатор, он преобразует 220В напряжение в 12В или 24В. Используется для подключения светодиодной подсветки и галогенных ламп, так как они не приспособлены для высокого напряжения.
Внутри корпуса также располагается контроллер к которому подключены лампочки и трансформаторы. От него отходит 3 провода, один является антенной, остальные фаза и нуль для подключения к электросети. Фаза и ноль окрашиваются в красный и черный цвет. Также можно найти их порядок подключения в инструкции по применению или по отметкам на корпусе. Установленный контроллер может работать и при неправильном подключении проводов электросети, но тогда могут возникнуть проблемы с корректностью выполнения команд от пульта.
Как подключить пульт управление люстрой видео смотрите ниже:

Если люстра управляется с пульта, то внутри ее корпуса имеется блок управления и антенна. Ее выводят за корпус для приема сигнала от пульта. К блоку питания необходимо подключить фазу от выключателя и ноль. После этого производится установка люстры на потолок.

Правильное соединение проводов

Чтобы не приходилось выполнять ремонт проводки электросети из-за неправильного выполнения соединения проводов рекомендуется правильно соединять. Для этого придерживайтесь следующих правил:

Эти меры предосторожности позволят долгое время не производить ремонт светового оборудования и электропроводки, а также уменьшит риск возникновения замыкания и пожара в электросети.

Читайте также:

  •
  • Можно ли мыть плафоны от люстры в посудомоечной машине
  •
  • Как сделать светильник из велосипедного колеса своими руками колесо обозрения
  •
  • Требования к светильникам в пожароопасных помещениях
  •
  • Светильник из поликарбоната своими руками
  •
  • Светильник на штанге eglo промо 97462 faedo 3 как пользоваться

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.

Добавить комментарий
