Всем привет)))!
Представляю вам на обозрение свою первую работу по освещению морского аквариума, так что сильно не пинать))))

Создание подсветки для морского аквариума, объемом 110 литров и размерами 505050 см, начиналось с использования четырех заводских люминесцентных ламп общей мощностью 48 ватт. Однако свет от них был практически белым, а лампы выделяли много тепла, что не соответствовало специальным требованиям освещения, предъявляемым к аквариумам с живыми кораллами.

Кораллам нужно гораздо больше света, чем рыбкам или креветкам. И выглядят они (кораллы) лучше всего под достаточно специфичным, сине-фиолетовым, светом. Все это (габариты, мощность и спектр) накладывает существенные ограничения на выбор оптимального источника света для морского аквариума.
При этом, диодный свет имеет существенное преимущество перед другими технологиями — возможность гибкого управления спектром и мощностью, в том числе по расписанию. А это — очень ценная возможность, особенно для новичков (выбрать удачные спектр/мощность света без опыта сложно).

Среди других преимуществ светодиодов, можно выделить их долговечность — при правильном использовании, они могут работать годами без существенного снижения эффективности. Т.е. в перспективе, LED-освещение выходит еще и дешевле любого другого, поскольку нет необходимости менять диоды как лампы, раз в год. Так же, диоды гораздо меньше греют воду под светильником — тепло отводится вверх, на радиатор. Из чисто визуальных особенностей, стоит упомянуть что точечный свет от диодов создает «зайчики» в аквариуме, подобно солнечным — в умеренных количествах, выглядит довольно мило ))
И так, для изготовления светильника мне понадобилось:
радиатор-алюминиевый профиль площадью 2000 см 2
светодиоды:AQ, 3 ватт, 10000-15000 К, 4 шт.
UVR ультрафиолет, 1 ватт, 420 нМ, 4 шт.
3GR-B синий, Длина волны — 445-452 Нм, ширина спектра 20 Нм.Световая мощность — 590-650 мВт при токе 350 мА, 1000-1100 мВт при токе 700 мА, 5 шт
3HPD 3 ватт, 7000 К, 8 шт
Драйверы:
ИПС 60 400-700, регулируемый
HG-PC2206-320ма
преобразователь 220/12в 300ма
Так светильник будем монтировать в крышку, то извлекаем от туда заводские лампы и дросселя с проводкой.
Предварительно размечаем и располагаем светодиоды на радиаторе

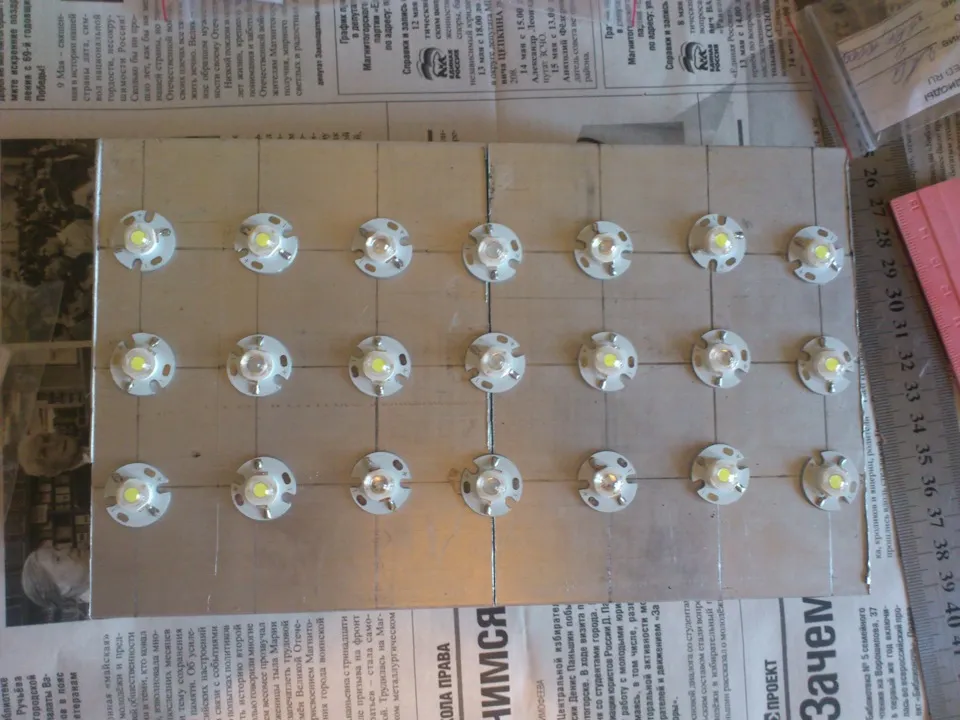

предварительное расположение светодиодов

изготавливаем крепление радиатора к крышке из алюминиевой шинки 2мм и крепим этот уголок к радиатору

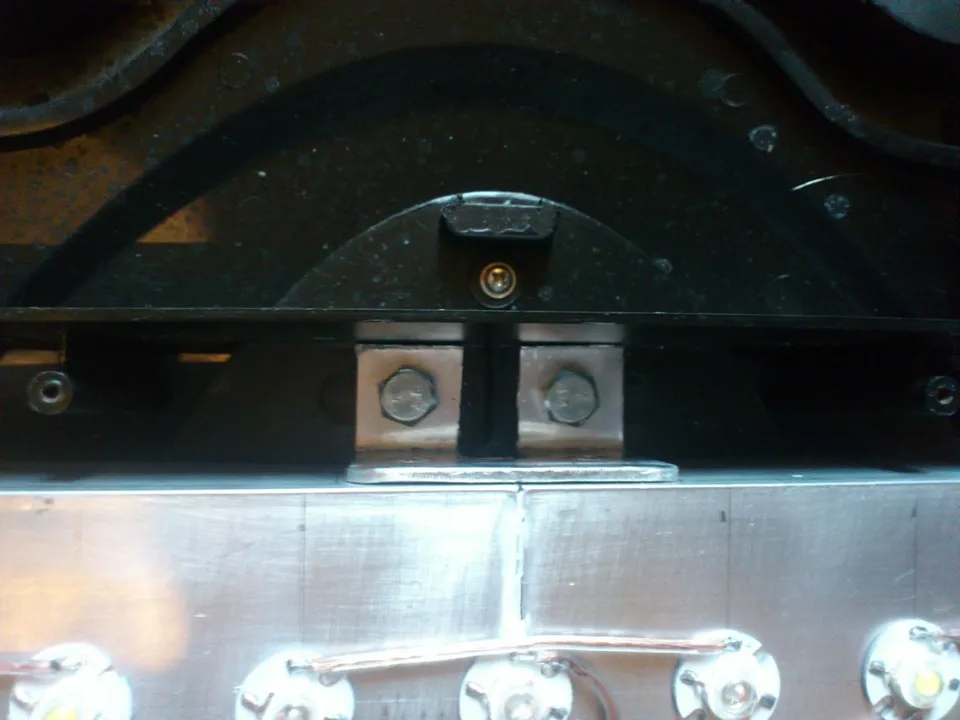

крепление радиатора к крышке

потом примеряем радиатор на крышке, его расположение, намечаем точки для отверстий, сверлим и крепим радиатор на болты м6 к крышке.
В процессе монтажа, были внесены изменения, убрал два светодиода 3HPD и добавил 2 синих 3 ваттных, которые будут работать на токе 300ма в режиме «Луна», т.е ночного света.

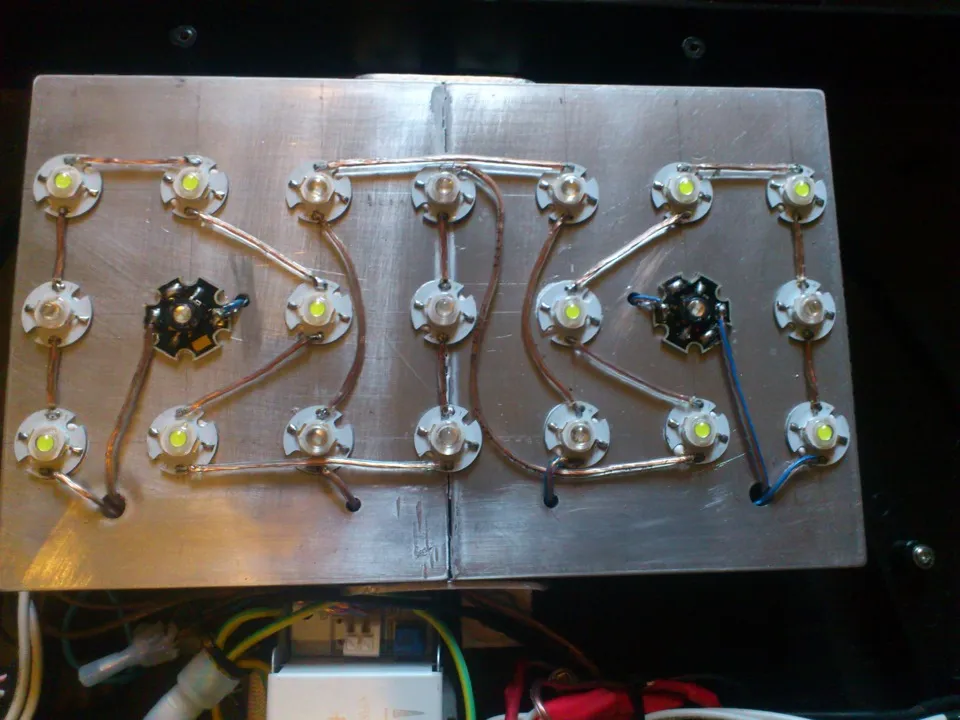

2 чёрные точки точки, 2 синих светодиода для ночного света

два чёрные точки, 2 синих светодиода для ночного света

Далее все светодиоды клеим на телопроводный клей и спаиваем, одна цепочка 2 синих светодиода на ток 300ма от преобразователя 220/ 12 300ма, с включением с кнопки находящейся на крышке.
вторая цепока 4 ультрафиолетовых светодиода последовательно, на ток 320 ма от драйвера HG-PC2206
третья цепочка 4 AQ+5 3GR-B+6 3HPD=15 шт последовательно на ток 600ма
вторая и трья цепочки работают от второй кнопке на крышке, т.е включаются одновременно.

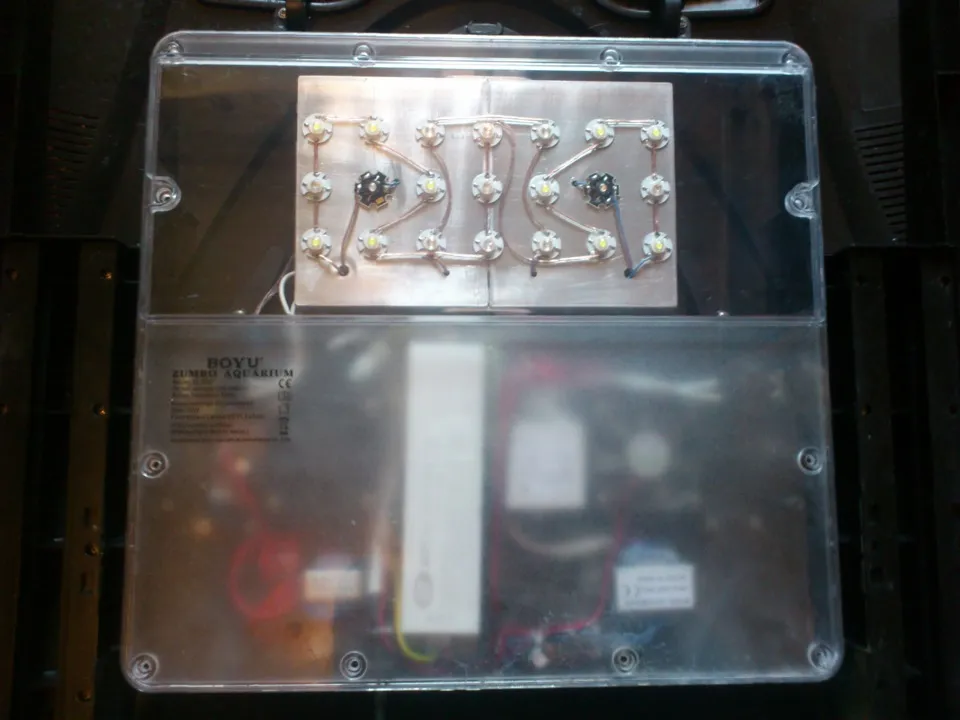

Собираем всё на место под крышку

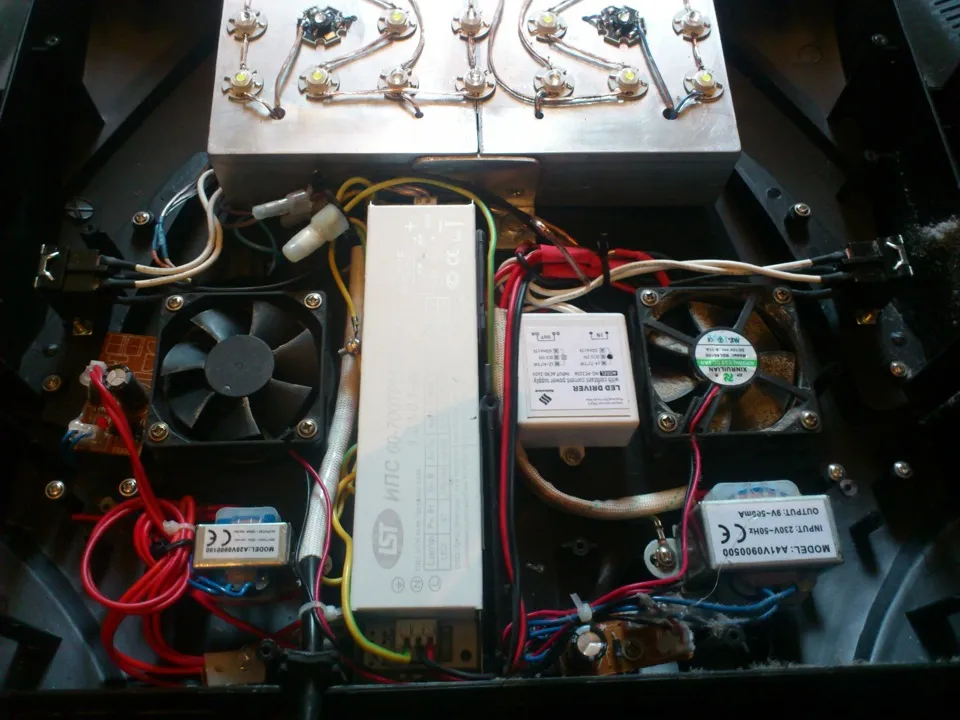

под крышкой

, крепим драйвера, устанавливаем защитное стекло, предварительно проверяем работу всех сборок, затем ставим на аквариум и любуемся)))))
P.s.после первой неделе работы светильника

, решили что много белого света и решили, заменить 4 белых на 4 синих и ещё 2 белых убрать, получилось вот так:

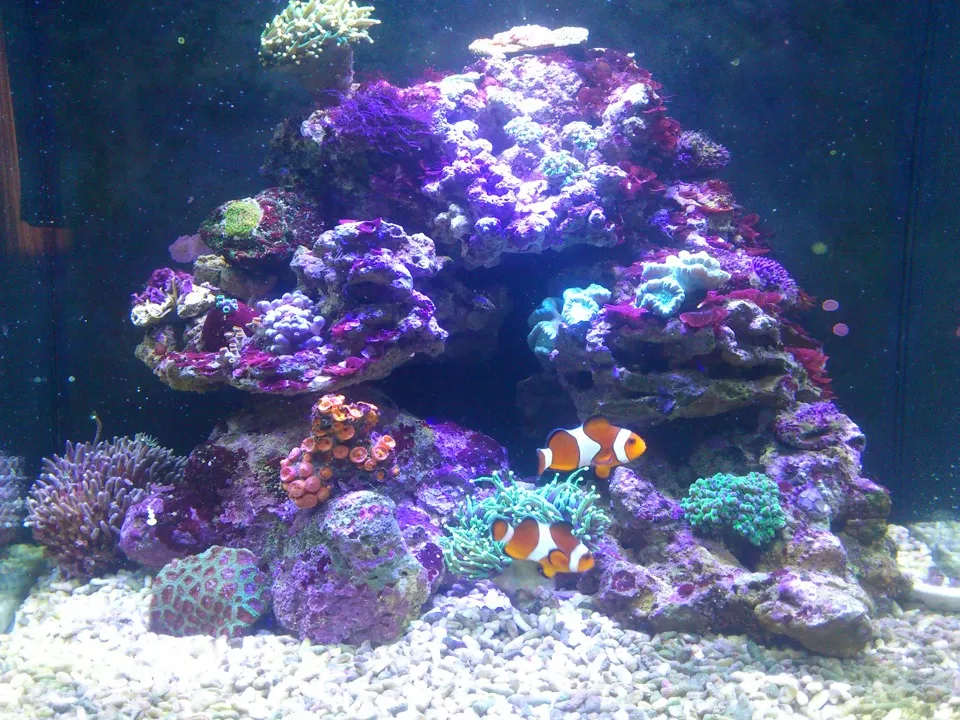

это фото более правильно передаёт световую картинку

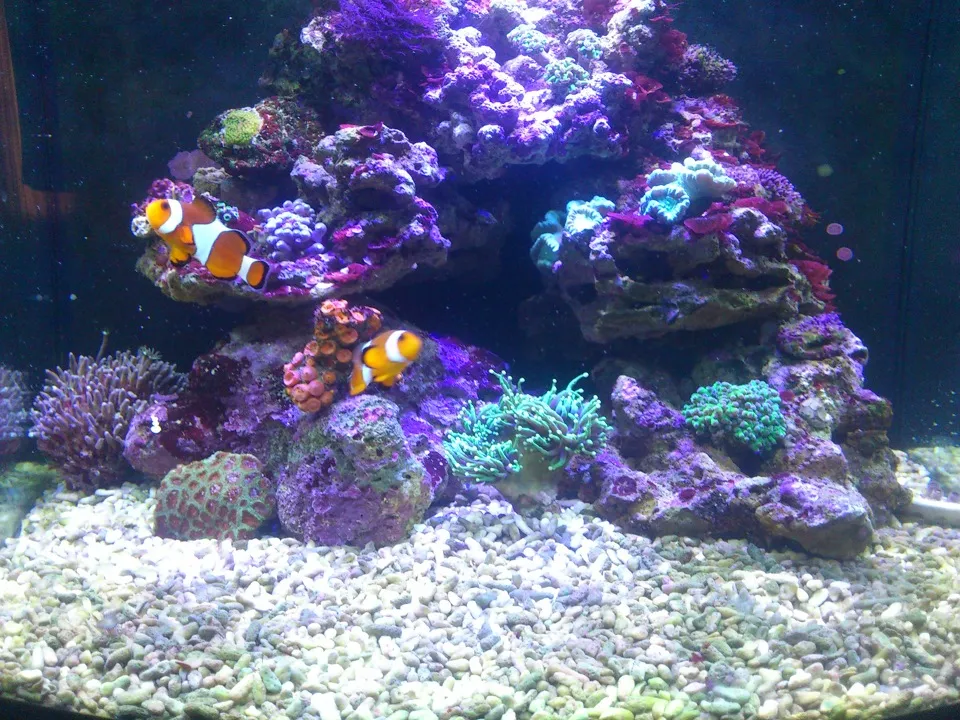

свет после замены белых светодиодов на синие, это фото более правильно передаёт реальную картинку

это фото было снято 8 мегапиксельной камерой телефона, много синего, так видит камера

Итого получается:4 светодиода AQ 15000 К, 11 светодиодов синих и 4 ультрофиолетовых, мощность светильника около 30 ватт
Вроде всё описал, если есть вопросы, то спрашивайте, постараюсь ответить!
P.s.s некоторая часть статьи была взята отсюда www.aquafanat.com.ua/foru…index.php?showtopic=49776
